Sauss gaiss mājās ziemā? Entalpijas siltummainis var būt risinājums
Sauss gaiss mājās ziemā? Entalpijas siltummainis var būt risinājums
Ziemā ventilācija ar siltuma atgūšanu var pievadīt mājā ļoti sausu gaisu. Tomēr entalpijas siltummainis var atgūt daļu mitruma no nosūdes gaisa un pārnest to uz pieplūdes gaisu.
Sauss iekštelpu gaiss ir bieži sastopama problēma apkures sezonā. Auksts āra gaiss satur maz ūdens tvaika, un, kad tas tiek uzsildīts līdz istabas temperatūrai, tā relatīvais mitrums ievērojami samazinās.
Konvencionāls siltummainis var ļoti efektīvi pārnest siltumu no nosūdes gaisa uz svaigo pieplūdes gaisu, taču tas nepārnes mitrumu.
Savukārt entalpijas siltummainis pārnes ne tikai siltumu, bet arī daļu ūdens tvaika. Tas palīdz uzturēt dabiskāku gaisa mitrumu telpās, uzlabo dzīves komfortu un mazina pārmērīgu gaisa izžūšanu.
Cik liela var būt atšķirība? Aplūkosim konkrētus divu RECUTECH siltummaiņu tehniskos datus vienādos ziemas apstākļos.
Kāpēc iekštelpu gaiss ziemā ir sauss?
Auksts āra gaiss satur ievērojami mazāk ūdens tvaika nekā silts iekštelpu gaiss.
Ja, piemēram, āra gaiss ar temperatūru −5 °C un relatīvo mitrumu 78 % tiek ievadīts mājā un pēc tam uzsildīts, tā ūdens tvaika saturs praktiski nemainās, ja nenotiek mitruma pārnese.
Tomēr tā relatīvais mitrums ievērojami samazinās.
Kas notiek konvencionālas siltuma atgūšanas gadījumā?
Āra gaiss ieplūst siltummainī ar aptuveni 2,0 g/kg mitruma saturu.
Pēc izplūšanas caur konvencionālo siltummaini mūsu modeļa piemērā gaiss sasniedz 19,4 °C temperatūru, taču joprojām satur tikai 2,0 g/kg ūdens tvaika.
Tādēļ pieplūdes gaisa relatīvais mitrums ir tikai 14,6 %.
Ja šāds gaiss nepārtraukti tiek pievadīts mājā, mitrums telpās var samazināties. Faktiskais rezultāts ir atkarīgs arī no mitruma daudzuma, ko iemītnieki rada, gatavojot ēdienu, mazgājoties un veicot citas darbības.
Kā entalpijas siltummainis darbojas ziemā?
Entalpijas siltummainī tiek izmantota īpaša membrāna, kas nodrošina siltuma un daļas ūdens tvaika pārnesi starp divām savstarpēji atdalītām gaisa plūsmām.
Ziemā daļa mitruma no siltā nosūdes gaisa tiek pārnesta uz auksto, svaigo gaisu, kas tiek pievadīts mājā.
| Siltuma pārnese | Uzsilda svaigo āra gaisu, izmantojot no nosūdes gaisa atgūto siltumu. |
| Mitruma pārnese | Pārnes daļu ūdens tvaika no nosūdes gaisa uz pieplūdes gaisu. |
| Gaisa plūsmu atdalīšana | Pieplūdes un nosūdes gaisa plūsmas paliek savstarpēji atdalītas. |
Uzsildītais svaigais gaiss nonāk mājā ar lielāku ūdens tvaika saturu nekā tad, ja tiek izmantots konvencionāls siltummainis.
Salīdzinājums, pamatojoties uz konkrētiem tehniskajiem datiem
Šim modeļa salīdzinājumam izmantojām divus RECUTECH ražotus siltummaiņus:
| RECUTECH RSK+16-500-25 | Konvencionāls siltummainis bez mitruma atgūšanas |
| RECUTECH RFK+16-500-28 | Entalpijas siltummainis |
Abu siltummaiņu izmēri ir 366 × 366 × 500 mm. Aprēķini balstīti uz ražotāja tehniskajām datu lapām, izmantojot vienādus ieplūdes apstākļus.
Modeļa ziemas apstākļi
Salīdzinājums balstīts uz tipisku ziemas situāciju ar ļoti aukstu āra gaisu un komfortablu iekštelpu temperatūru.
| Parametrs | Āra gaiss ODA | Nosūdes gaiss ETA |
| Temperatūra | −5 °C | 22 °C |
| Relatīvais mitrums | 78 % RM | 50 % RM |
| Mitruma saturs | 2,0 g/kg | 8,2 g/kg |
| Nominālā gaisa tilpuma plūsma | 200 m³/h | |
Pieplūdes gaisa rezultāti – SUP
Abi siltummaiņi efektīvi uzsilda ienākošo āra gaisu. Tomēr būtiskākā atšķirība ir ūdens tvaika daudzumā pieplūdes gaisā.
| SUP parametrs | Konvencionālais RSK+ | Entalpijas RFK+ |
| Temperatūra | 19,4 °C | 18,1 °C |
| Relatīvais mitrums | 14,6 % | 48,3 % |
| Mitruma saturs | 2,0 g/kg | 6,2 g/kg |
Šajos apstākļos entalpijas siltummainis pievada mājā gaisu ar mitruma saturu 6,2 g/kg, savukārt konvencionālais siltummainis nodrošina tikai 2,0 g/kg.
Atšķirība ir 4,2 g/kg ūdens tvaika par labu entalpijas siltummainim.
Kas notiek ar izplūdes gaisu – EHA?
Atšķirība starp siltummaiņiem ir redzama arī gaisa parametros pēc tam, kad tas atstāj ventilācijas iekārtu un tiek izvadīts ārā.
| EHA parametrs | Konvencionālais RSK+ | Entalpijas RFK+ |
| Temperatūra | 5,3 °C | 1,5 °C |
| Relatīvais mitrums | 95,1 % | 95,1 % |
| Mitruma saturs | 5,2 g/kg | 4,0 g/kg |
| Aprēķinātais kondensāta daudzums | 0,7 l/h | 0,3 l/h |
Entalpijas siltummainis pārnes daļu ūdens tvaika no nosūdes gaisa uz pieplūdes gaisu. Tādēļ ārā izvadītais gaiss ir sausāks, un šajā modeļa aprēķinā veidojas mazāk kondensāta.
Kondensāta daudzums nav vienāds ar atgūtā ūdens tvaika daudzumu, kas tiek pārnests uz pieplūdes gaisu. Tie ir divi dažādi lielumi.

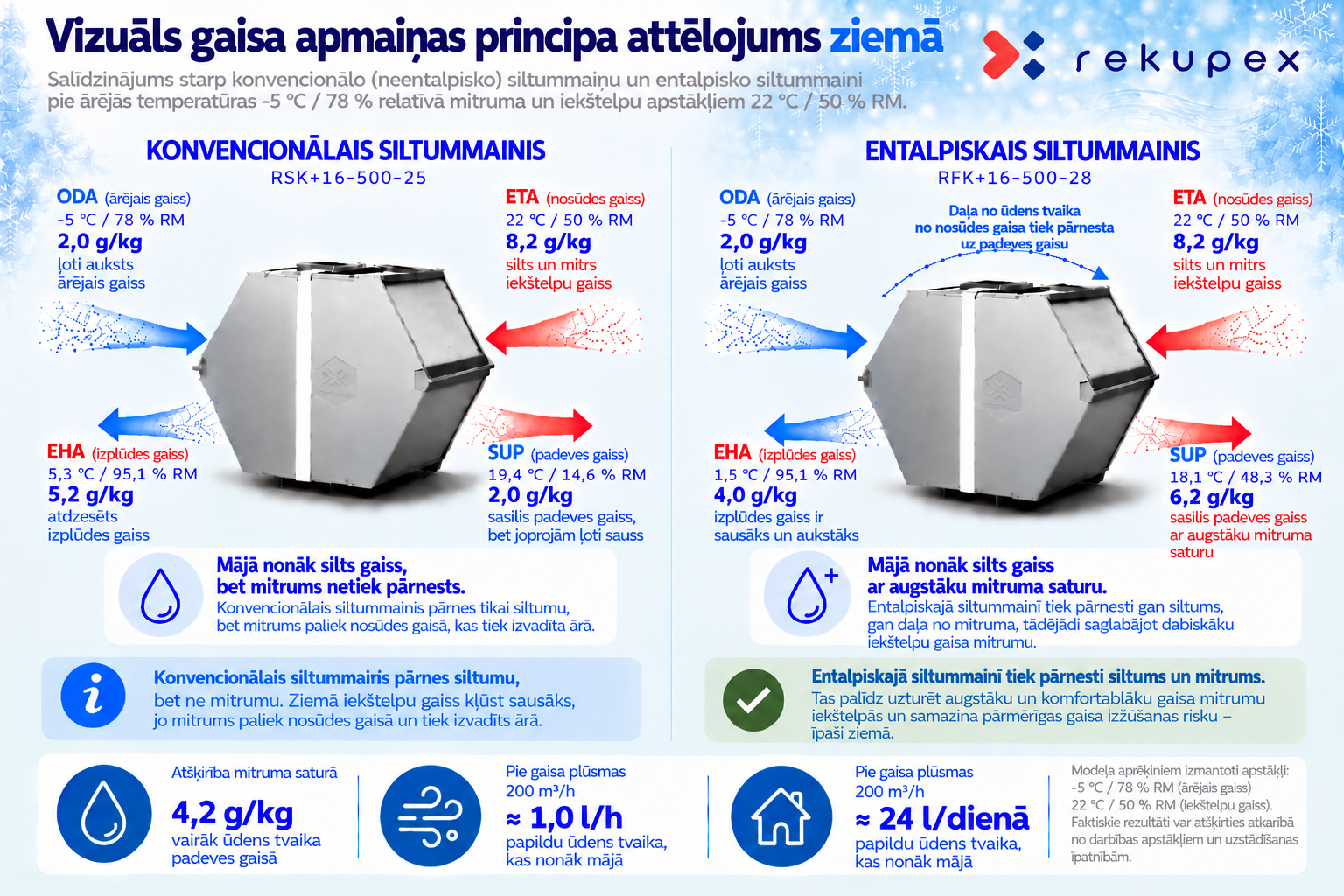

Vizuāls darbības principa attēlojums ziemā
Tālāk redzamā ilustrācija skaidri parāda atšķirību starp konvencionālo un entalpijas siltummaini vienādos ieplūdes apstākļos.
Siltuma un mitruma pārneses salīdzinājums ziemā
Kamēr konvencionālais siltummainis pārnes siltumu, entalpijas siltummainis pārnes gan siltumu, gan daļu mitruma.
Cik daudz mitruma entalpijas siltummainis var atgūt un pievadīt mājā?
No pirmā acu uzmetiena 4,2 g/kg atšķirība var šķist neliela. Tomēr ventilācijas iekārta nepārtraukti pievada mājā lielu gaisa daudzumu.
Šim modeļa aprēķinam izmantojam datus no ražotāja tehniskajām datu lapām.
Sākotnējās vērtības:
| Nominālā gaisa tilpuma plūsma | 200 m³/h |
| Gaisa masas plūsma | 240,8 kg/h |
| Mitruma saturs SUP – konvencionālais siltummainis | 2,0 g/kg |
| Mitruma saturs SUP – entalpijas siltummainis | 6,2 g/kg |
| Mitruma satura atšķirība | 4,2 g/kg |
Aprēķins stundā:
240,8 × 4,2 = 1 011,36 g/h
Tas atbilst aptuveni 1,01 litram ūdens ūdens tvaika veidā stundā.
Aprēķins 24 stundās:
1,01136 × 24 = 24,27 l/dienā
Modeļa salīdzinājuma rezultāts:
≈ 1,0 l/h
Vairāk ūdens tvaika pieplūdes gaisā.
≈ 24 l/dienā
Vairāk ūdens tvaika, kas tiek pievadīts mājā nepārtrauktas darbības laikā.
Šis ir modeļa salīdzinājums noteiktos apstākļos. Vērtība parāda atšķirību mājā pievadītā ūdens tvaika daudzumā salīdzinājumā ar konvencionālo siltummaini, nevis šķidra ūdens daudzumu vai garantētu gaisa mitruma pieaugumu telpās. Faktiskā mitruma pārnese ir atkarīga no darbības apstākļiem, gaisa plūsmas un nosūdes gaisā pieejamā mitruma daudzuma.
Entalpijas siltummaiņa galvenās priekšrocības ziemā
| Mazāka gaisa izžūšana | Atgriež mājā daļu mitruma no nosūdes gaisa. |
| Lielāks dzīves komforts | Palīdz uzturēt komfortablāku gaisa mitrumu apkures sezonā. |
| Siltuma atgūšana | Izmanto nosūdes gaisa siltumu ienākošā svaigā gaisa uzsildīšanai. |
| Ūdens tvaika pārnese | Īpašā membrāna nodrošina daļas mitruma pārnesi starp gaisa plūsmām. |
| Mazāka kondensāta veidošanās | Modeļa piemērā veidojas mazāk kondensāta nekā konvencionālā siltummainī. |
Vai entalpijas siltummainis ir saderīgs ar jūsu ventilācijas iekārtu?
Entalpijas siltummainis nav paredzēts tikai jaunām ventilācijas iekārtām. Daudzās esošajās sistēmās konvencionālo siltummaini var aizstāt ar saderīgu entalpijas siltummaini.
Mūsu sortimentā ir entalpijas siltummaiņi daudzām dažādu ražotāju ventilācijas iekārtām.
Izvēlieties savai iekārtai saderīgu entalpijas siltummaini:
ATRODIET ENTALPIJAS SILTUMMAINI SAVAI IEKĀRTAI →
Nevarat atrast savu ventilācijas iekārtu?
Mēs labprāt palīdzēsim izvēlēties piemērotu siltummaini. Nosūtiet mums savas ventilācijas iekārtas ražotāja nosaukumu un precīzu modeli, kā arī, ja iespējams, pievienojiet oriģinālā siltummaiņa fotoattēlu vai izmērus.
Sazinieties ar mums: info@rekupex.cz
Kopsavilkums: siltuma atgūšanai nav obligāti jānozīmē sauss gaiss
Konvencionāls siltummainis var ļoti efektīvi atgūt siltumu, taču tas nepārnes mitrumu. Tādēļ ziemā tas var pievadīt mājā uzsildītu gaisu ar ļoti zemu relatīvo mitrumu.
Entalpijas siltummainis pārnes ne tikai siltumu, bet arī daļu ūdens tvaika no nosūdes gaisa uz pieplūdes gaisu.
Mūsu modeļa salīdzinājumā, kad āra temperatūra ir −5 °C, iekštelpu temperatūra ir 22 °C un relatīvais mitrums ir 50 %, entalpijas siltummainis pievada mājā aptuveni par 4,2 g/kg vairāk ūdens tvaika nekā konvencionālais siltummainis.
Pie nominālās gaisa plūsmas 200 m³/h tas atbilst aptuveni 24 litriem papildu ūdens dienā ūdens tvaika veidā pieplūdes gaisā.
Tādējādi entalpijas siltummainis ir efektīvs risinājums pārmērīgas iekštelpu gaisa izžūšanas mazināšanai ziemā, vienlaikus saglabājot komfortablu ventilāciju ar siltuma atgūšanu.
