Aerodynamicky optimalizovaný box pre ventilátory AFL Constant Flow s minimálnymi tlakovými stratami, nízkou spotrebou energie a výškou iba 225 mm.
Aerodynamicky optimalizovaná izolovaná skriňa pre inštaláciu ventilátora AFL Constant Flow.
AIRBOX SLIM 250 nie je obyčajný obal na ventilátor. Jedná sa o premyslenú montážnu a izolačnú skriňu, ktorá bola vyvíjaná, testovaná a optimalizovaná s cieľom dosiahnuť čo najnižšiu spotrebu elektrickej energie pri zachovaní vysokého prietoku vzduchu.
Výrobok je určený pre inštaláciu kompatibilného radiálneho ventilátora AFL Constant Flow. Ventilátor má integrovanú riadiacu elektroniku a vlastný systém regulácie, ktorý automaticky upravuje jeho výkon tak, aby bol udržiavaný požadovaný objemový prietok vzduchu.
Pre zaistenie funkcie Constant Flow preto nie je nutné inštalovať externé tlakové čidlá, snímače tlaku, tlakomery ani samostatný systém merania tlakovej diferencie.
Ventilátor, elektrické pripojenie a nadradená regulácia nie sú súčasťou samotnej skrine AIRBOX.
Stačí osadiť kompatibilným ventilátorom AFL Constant Flow, pripojiť potrubie a riadenie 0–10 V. AIRBOX je pripravený pre vytvorenie profesionálnej vzduchotechnickej zostavy v priebehu niekoľkých minút.

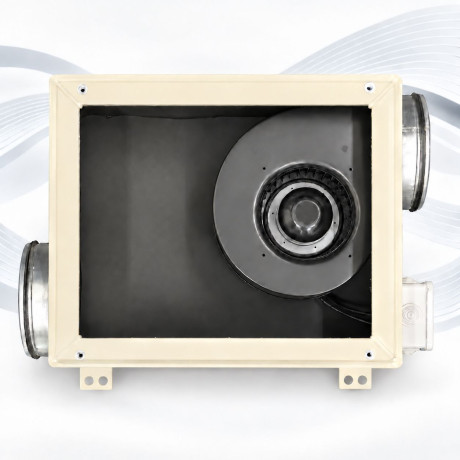

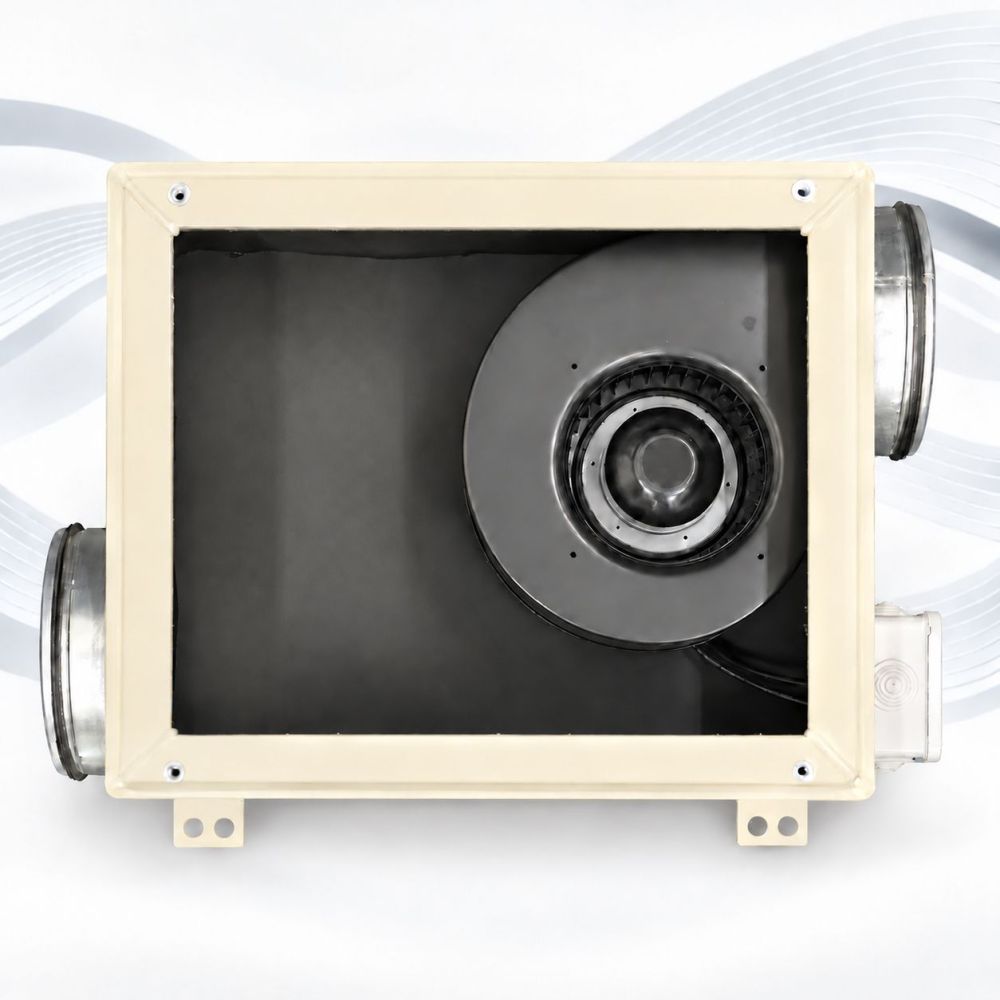

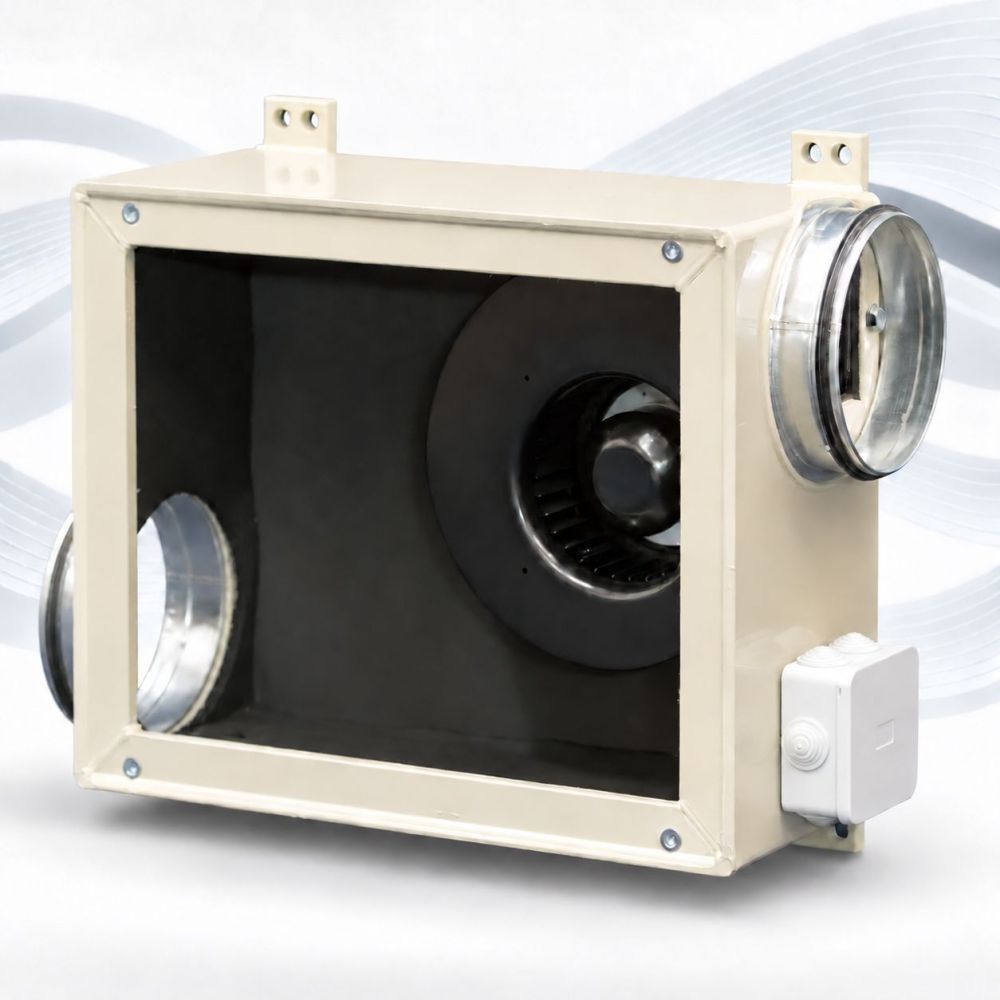

AIRBOX SLIM 250 je dodávaný bez ventilátora. Fotografie zobrazujú príklad inštalácie ventilátora AFL Constant Flow.
| Nízka spotreba | Plášť bol vyvíjaný a testovaný tak, aby ventilátor AFL Constant Flow pracoval s čo najnižšou spotrebou elektrickej energie. |
| Výška iba 225 mm | Nízke prevedenie je ideálne pre inštaláciu do podhľadov, technických priestorov a miest s obmedzenou stavebnou výškou. |
| Jednoduchá inštalácia ventilátora | Ventilátor sa inštaluje dovnútra skrine cez servisné dvierka. Nie je nutné vyrábať vlastné držiaky ani improvizovaný akustický kryt. |
| Integrované riadenie Constant Flow | Ventilátor obsahuje vlastnú riadiacu elektroniku a automaticky udržuje nastavený prietok bez potreby externých tlakových čidiel alebo tlakomerov. |
| Izolácia proti kondenzácii a hluku | Vnútorná izolácia zo syntetického kaučuku pomáha obmedziť kondenzáciu a zároveň prispieva k akustickému útlmu. |
| Poctivé PP prevedenie | AIRBOX je vyrobený z polypropylénu, ktorý nekoroduje, je odolný proti vlhkosti a umožňuje dlhodobo stabilnú prevádzku. |
Počas vývoja AIRBOXU SLIM 250 sme testovali rôzne dĺžky, šírky, hĺbky a vnútorné tvary boxu. Skúšali sme zaoblené rohy vo vnútri, kupolovité tvarovanie veka aj naklonenie ventilátora vo vnútri skrine.
Výsledky meraní však ukázali, že tieto riešenia viedli k vyššej spotrebe energie. Najlepší výsledok bol dosiahnutý práve u konštrukcie AIRBOX SLIM 250 s hrdlami umiestnenými diagonálne do kríža.
Pri približne rovnakom prietoku cca 160 m³/h bola pri variante s hrdlami v jednej osi nameraná spotreba cca 16 W. Pri finálnej verzii AIRBOX SLIM 250 bola spotreba iba 11,2 W.
Pri nízkom boxe by priame usporiadanie vstupu a výstupu v jednej osi spôsobovalo menej priaznivé prúdenie vo vnútri skrine. Prúd vzduchu by sa koncentroval do jednej časti priestoru a ventilátor by pracoval s vyšším zaťažením.
U AIRBOXU SLIM 250 sú preto hrdlá umiestnené diagonálne do kríža. Vzduch sa vo vnútri boxu lepšie rozloží, prúdenie je plynulejšie a ventilátor AFL Constant Flow nemusí zbytočne zvyšovať výkon pre prekonanie tlakových strát.
Výsledkom je výrazne nižšia spotreba elektrickej energie pri zachovaní vysokého prietoku vzduchu.
| Objemový prietok | Spotreba |
|---|---|
| 250 m³/h | 34 W |
| 182 m³/h | 12,4 W |
| 128 m³/h | 6,3 W |
| 82 m³/h | 3,4 W |
Podmienky merania:

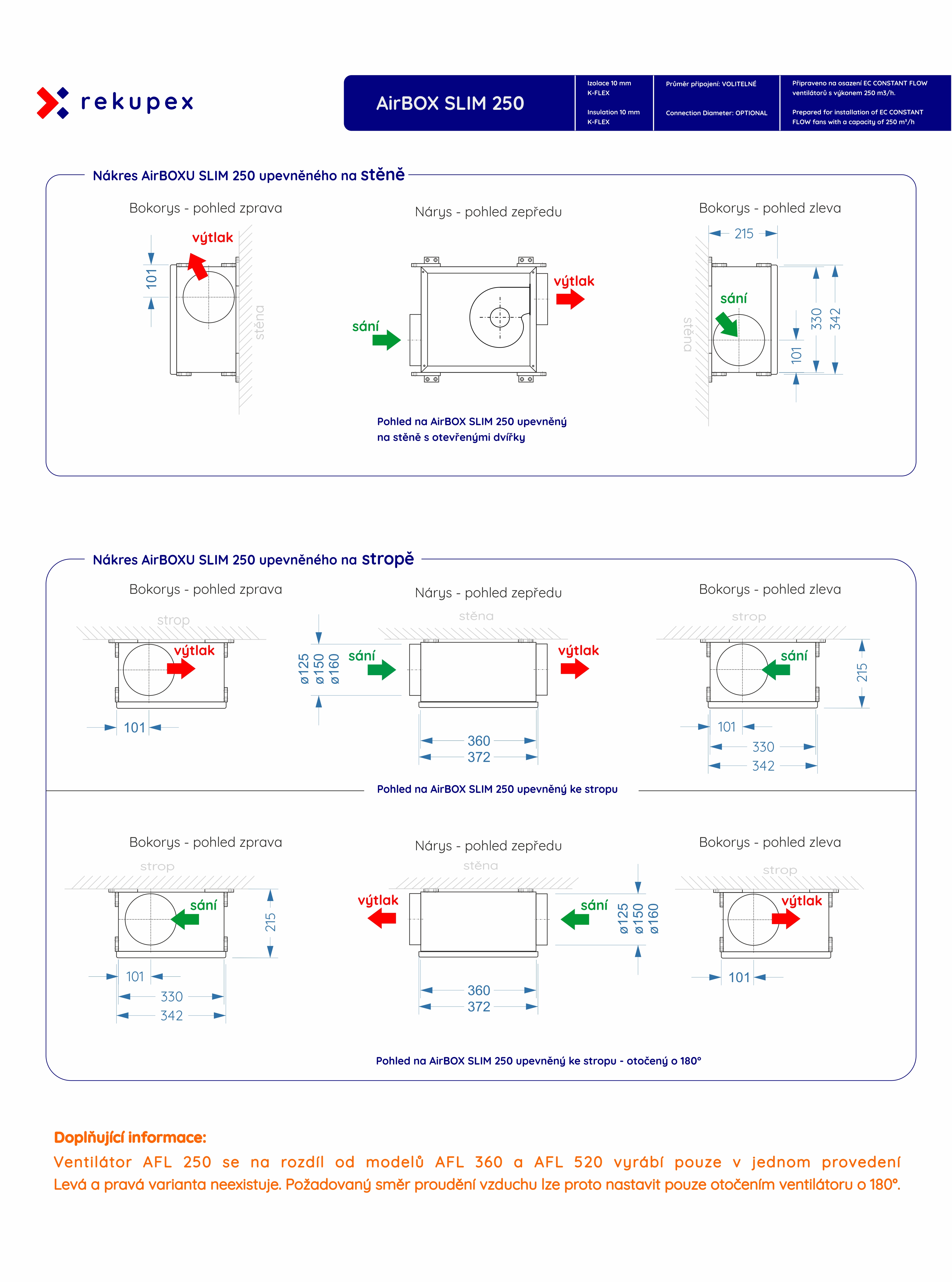

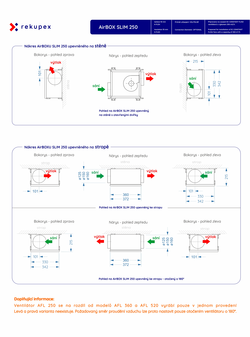

Pre kontrolu rozmerov a návrh inštalácie je k dispozícii rozmerový výkres AIRBOXU SLIM 250.
Výkres obsahuje základné vonkajšie rozmery, polohu pripojovacích hrdiel a montážnych prvkov.
| Vonkajšia výška | 225 mm |
| Vonkajšia šírka | 342 mm |
| Vonkajšia dĺžka | 372 mm |
| Materiál skrine | polypropylén PP |
| Vnútorná izolácia | syntetický kaučuk, hrúbka 10 mm |
| Montážne držiaky | 4 držiaky s otvormi Ø 12 mm |
| Voliteľné priemery pripojenia | Ø 125 mm, Ø 150 mm alebo Ø 160 mm |
Vnútorná izolácia zo syntetického kaučuku s hrúbkou 10 mm obmedzuje riziko kondenzácie na povrchu skrine a zároveň pomáha tlmiť hluk ventilátora.
AIRBOX SLIM 250 je preto vhodný aj pre inštalácie v obytných objektoch, technických miestnostiach alebo podhľadoch.
AIRBOX SLIM 250 je rovnako ako naše jednotky RECUBOX® spracovaný z kvalitného polypropylénu.
Pripojovacie hrdlá sú vybavené dvoma britmi tesnenia pre pevné a tesné napojenie vzduchotechnického potrubia.
Servisný prístup k ventilátoru je riešený cez dvierka.
AIRBOX SLIM 250 je navrhnutý pre čo najrýchlejšiu montáž do vzduchotechnického systému.
Skriňa je vybavená 4 montážnymi držiakmi s otvormi s priemerom 12 mm, ktoré umožňujú jednoduché a bezpečné uchytenie k stropu, stene alebo nosnej konštrukcii.
Vďaka servisným dvierkam je ventilátor ľahko prístupný pre inštaláciu, kontrolu aj prípadnú výmenu.
Na výber sú tri priemery pripojovacích hrdiel:
Najväčšou výhodou ventilátorov AFL Constant Flow je schopnosť automaticky udržiavať nastavený objemový prietok vzduchu aj pri zmenách tlakových strát vo vzduchotechnickom systéme.
Ventilátory majú zabudovanú vlastnú riadiacu elektroniku a integrovaný systém regulácie. Elektronika ventilátora priebežne vyhodnocuje jeho prevádzkový stav a automaticky upravuje otáčky tak, aby bol zachovaný požadovaný objemový prietok vzduchu.
Pre samotnú funkciu Constant Flow preto nie je potrebné inštalovať externé tlakové snímače, prevodníky tlaku, tlakomery ani samostatný systém merania tlakovej diferencie.
Požadovaný výkon ventilátora sa nastavuje prostredníctvom riadiaceho signálu 0–10 V. Ventilátor následne sám automaticky reaguje napríklad na:
Pokiaľ zapojíte dva ventilátory AFL Constant Flow na rovnaký riadiaci signál 0–10 V a pripojíte ich k našim jednotkám RECUBOX®, získate jednoduchý základ modernej rovnotlakej rekuperácie s veľmi nízkou spotrebou elektrickej energie.
Takéto riešenie je ideálne pre modulárne rekuperačné zostavy RECUBOX®, inteligentné domácnosti, Loxone, Home Assistant a ďalšie systémy riadenia budov.
Na skriňu AIRBOX poskytujeme nadštandardnú záruku 12 rokov.
AIRBOX je vyrobený z kvalitného polypropylénu a spájaný technológiou zvárania horúcim plynom. Výsledkom sú homogénne, pevné a dlhodobo stabilné spoje bez rizika korózie.
Na rozdiel od plechových konštrukcií nehrozí vznik korózie a na rozdiel od lepených konštrukcií nedochádza k starnutiu spojov vplyvom vlhkosti alebo teplotných zmien.
Vďaka jednoduchej konštrukcii bez pohyblivých častí je AIRBOX navrhnutý pre dlhodobú a bezproblémovú prevádzku. Na tesnosť a mechanickú integritu polypropylénovej skrine preto poskytujeme záruku 12 rokov.
AIRBOX SLIM 250 je montážna a izolačná skriňa pre inštaláciu kompatibilného ventilátora AFL Constant Flow.
Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani riadiacu elektroniku. Jedná sa o pasívny mechanický prvok určený na integráciu do vzduchotechnického systému.
Výber ventilátora, jeho montáž, elektrické pripojenie a uvedenie výslednej zostavy do prevádzky vykonáva zákazník alebo odborná montážna firma.
RECUBOX® AIRBOX SLIM 250 je určený ako montážna a izolačná skriňa pre inštaláciu kompatibilného ventilátora AFL Constant Flow. Samotný ventilátor, elektrické pripojenie a nadradená regulácia nie sú súčasťou skrine AIRBOX.
