Zoptymalizowana aerodynamicznie obudowa do wentylatorów AFL Constant Flow o minimalnych stratach ciśnienia, niskim zużyciu energii i wysokości tylko 225 mm.
Zoptymalizowana aerodynamicznie izolowana obudowa do instalacji wentylatora AFL Constant Flow.
AIRBOX SLIM 250 to nie jest zwykła obudowa wentylatora. Jest to przemyślana obudowa montażowo-izolacyjna, która została opracowana, przetestowana i zoptymalizowana pod kątem osiągnięcia jak najniższego zużycia energii elektrycznej przy zachowaniu wysokiego przepływu powietrza.
Produkt przeznaczony jest do instalacji kompatybilnego wentylatora promieniowego AFL Constant Flow. Wentylator posiada zintegrowaną elektronikę sterującą oraz własny system regulacji, który automatycznie dostosowuje jego wydajność tak, aby utrzymać wymagany przepływ objętościowy powietrza.
Aby zapewnić funkcję Constant Flow, nie ma zatem konieczności instalowania zewnętrznych czujników ciśnienia, przetworników ciśnienia, manometrów ani oddzielnego systemu pomiaru różnicy ciśnień.
Wentylator, przyłącze elektryczne i nadrzędny system sterowania nie są częścią samej obudowy AIRBOX.
Wystarczy zamontować kompatybilny wentylator AFL Constant Flow, podłączyć kanały i sterowanie 0-10 V. AIRBOX jest gotowy do stworzenia profesjonalnego zestawu wentylacyjnego w zaledwie kilka minut.
AIRBOX SLIM 250 dostarczany jest bez wentylatora. Zdjęcia pokazują przykład instalacji wentylatora AFL Constant Flow.
| Niskie zużycie energii | Obudowa została zaprojektowana i przetestowana tak, aby wentylator AFL Constant Flow pracował z jak najniższym zużyciem energii elektrycznej. |
| Wysokość tylko 225 mm | Niska konstrukcja idealnie nadaje się do instalacji w sufitach podwieszanych, pomieszczeniach technicznych i miejscach o ograniczonej wysokości konstrukcyjnej. |
| Prosta instalacja wentylatora | Wentylator instalowany jest wewnątrz obudowy przez drzwiczki serwisowe. Nie ma potrzeby dorabiania własnych uchwytów czy prowizorycznej osłony akustycznej. |
| Zintegrowane sterowanie Constant Flow | Wentylator posiada własną elektronikę sterującą i automatycznie utrzymuje ustawiony przepływ bez potrzeby stosowania zewnętrznych czujników ciśnienia lub manometrów. |
| Izolacja przeciw kondensacji i hałasowi | Wewnętrzna izolacja z syntetycznego kauczuku pomaga ograniczyć kondensację i jednocześnie przyczynia się do tłumienia hałasu. |
| Solidne wykonanie z PP | AIRBOX wykonany jest z polipropylenu, który nie ulega korozji, jest odporny na wilgoć i pozwala na długotrwale stabilną pracę. |

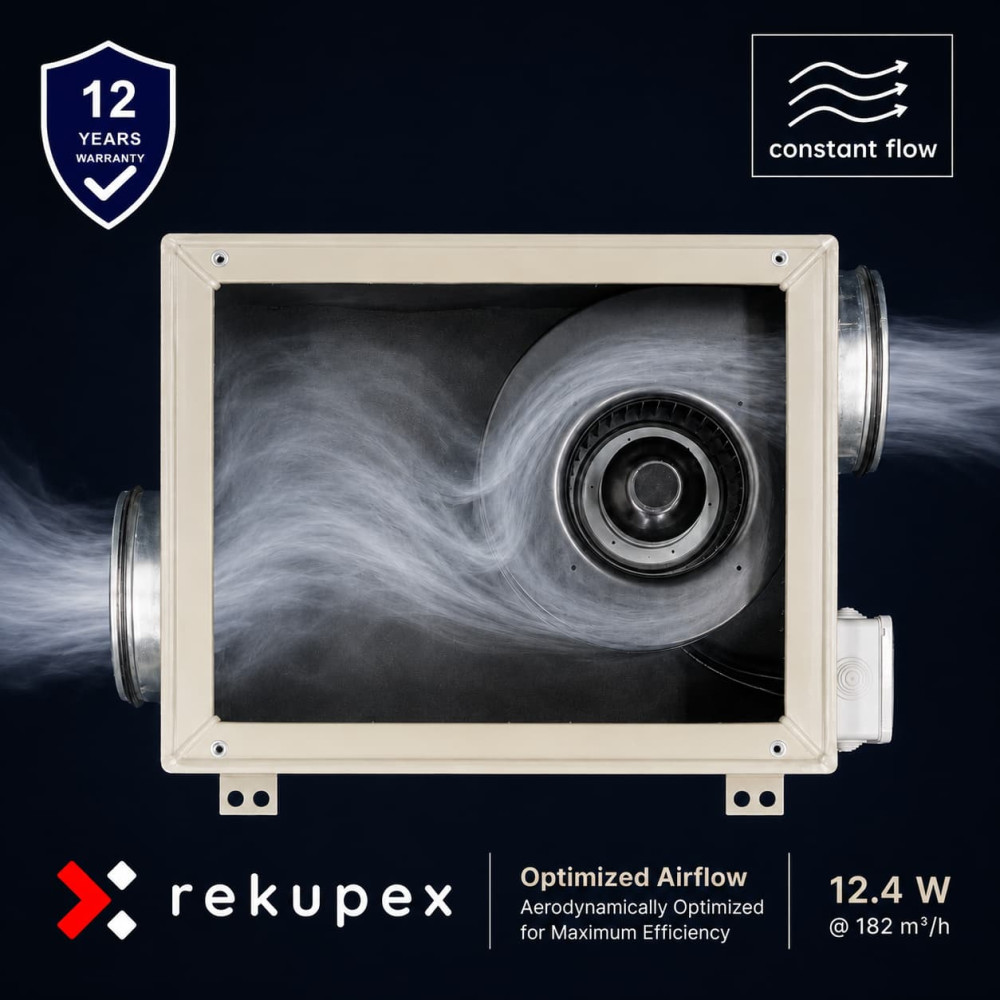

W trakcie prac nad AIRBOX SLIM 250 przetestowaliśmy różne długości, szerokości, głębokości i kształty wewnętrzne obudowy. Próbowaliśmy zaokrąglonych rogów wewnątrz, pokrywy w kształcie kopuły, a także pochylenia wentylatora wewnątrz obudowy.
Wyniki pomiarów pokazały jednak, że te rozwiązania prowadziły do wyższego zużycia energii. Najlepszy wynik osiągnięto właśnie w konstrukcji AIRBOX SLIM 250 z króćcami umieszczonymi krzyżowo po przekątnej.
Przy zbliżonym przepływie ok. 160 m³/h dla wersji z króćcami w jednej osi zmierzono zużycie wynoszące ok. 16 W. Dla ostatecznej wersji AIRBOX SLIM 250 zużycie wyniosło jedynie 11,2 W.
W przypadku niskiej obudowy bezpośrednie ułożenie wlotu i wylotu w jednej osi spowodowałoby mniej korzystny przepływ wewnątrz obudowy. Strumień powietrza koncentrowałby się w jednej części przestrzeni, a wentylator pracowałby pod większym obciążeniem.
Dlatego w AIRBOX SLIM 250 króćce umieszczono krzyżowo po przekątnej. Powietrze wewnątrz obudowy lepiej się rozchodzi, przepływ jest bardziej płynny, a wentylator AFL Constant Flow nie musi niepotrzebnie zwiększać mocy w celu pokonania strat ciśnienia.
Rezultatem jest znacznie niższe zużycie energii elektrycznej przy jednoczesnym zachowaniu wysokiego przepływu powietrza.
| Przepływ objętościowy | Zużycie |
|---|---|
| 250 m³/h | 34 W |
| 182 m³/h | 12,4 W |
| 128 m³/h | 6,3 W |
| 82 m³/h | 3,4 W |
Warunki pomiaru:
Rysunek wymiarowy AIRBOX SLIM 250 jest dostępny do weryfikacji wymiarów i projektu instalacji.
Rysunek zawiera podstawowe wymiary zewnętrzne, położenie króćców przyłączeniowych i elementów montażowych.
| Wysokość zewnętrzna | 225 mm |
| Szerokość zewnętrzna | 342 mm |
| Długość zewnętrzna | 372 mm |
| Materiał obudowy | polipropylen PP |
| Izolacja wewnętrzna | kauczuk syntetyczny, grubość 10 mm |
| Uchwyty montażowe | 4 uchwyty z otworami Ø 12 mm |
| Opcjonalne średnice przyłączy | Ø 125 mm, Ø 150 mm lub Ø 160 mm |
Wewnętrzna izolacja z kauczuku syntetycznego o grubości 10 mm ogranicza ryzyko kondensacji na powierzchni obudowy, a jednocześnie pomaga tłumić hałas wentylatora.
AIRBOX SLIM 250 sprawdza się w związku z tym również w przypadku instalacji w budynkach mieszkalnych, pomieszczeniach technicznych czy sufitach podwieszanych.
AIRBOX SLIM 250, podobnie jak nasze centrale RECUBOX®, jest wykonany z wysokiej jakości polipropylenu.
Króćce przyłączeniowe są wyposażone w dwuwargowe uszczelki dla mocnego i szczelnego połączenia rur wentylacyjnych.
Dostęp serwisowy do wentylatora odbywa się przez drzwiczki.
AIRBOX SLIM 250 został zaprojektowany z myślą o jak najszybszym montażu w systemie wentylacyjnym.
Obudowa jest wyposażona w 4 uchwyty montażowe z otworami o średnicy 12 mm, które umożliwiają łatwe i bezpieczne mocowanie do sufitu, ściany lub konstrukcji nośnej.
Dzięki drzwiczkom serwisowym wentylator jest łatwo dostępny do celów instalacji, kontroli i ewentualnej wymiany.
Dostępne są trzy średnice króćców przyłączeniowych do wyboru:
Największą zaletą wentylatorów AFL Constant Flow jest możliwość automatycznego utrzymywania ustalonego przepływu objętościowego powietrza nawet w przypadku zmian strat ciśnienia w instalacji wentylacyjnej.
Wentylatory posiadają wbudowaną własną elektronikę sterującą oraz zintegrowany system regulacji. Elektronika wentylatora na bieżąco ocenia stan jego pracy i automatycznie dostosowuje prędkość tak, aby utrzymać wymagany przepływ objętościowy powietrza.
W celu działania samej funkcji Constant Flow nie ma zatem konieczności instalowania zewnętrznych czujników ciśnienia, przetworników ciśnienia, manometrów ani oddzielnego systemu pomiaru różnicy ciśnień.
Ządaną wydajność wentylatora ustawia się za pomocą sygnału sterującego 0-10 V. Następnie wentylator automatycznie reaguje m.in. na:
Jeżeli podłączysz dwa wentylatory AFL Constant Flow do tego samego sygnału sterującego 0-10 V i podłączysz je do naszych central RECUBOX®, zyskujesz prostą podstawę dla nowoczesnej rekuperacji zrównoważonej o bardzo niskim zużyciu energii elektrycznej.
Takie rozwiązanie jest idealne w przypadku modułowych zestawów rekuperacyjnych RECUBOX®, inteligentnych domów, Loxone, Home Assistant i innych systemów zarządzania budynkiem.
Udzielamy ponadstandardowej 12-letniej gwarancji na obudowę AIRBOX.
AIRBOX wykonany jest z wysokiej jakości polipropylenu i łączony technologią spawania gorącym gazem. Efektem są jednorodne, mocne i stabilne w długim okresie połączenia bez ryzyka korozji.
W odróżnieniu od konstrukcji z blachy, nie ma ryzyka wystąpienia korozji, a w przeciwieństwie do konstrukcji klejonych, spoiny nie ulegają starzeniu pod wpływem wilgoci lub zmian temperatury.
Dzięki prostej konstrukcji bez ruchomych części, AIRBOX został zaprojektowany do długotrwałej i bezawaryjnej pracy. Dlatego udzielamy 12-letniej gwarancji na szczelność i mechaniczną integralność obudowy polipropylenowej.
AIRBOX SLIM 250 to obudowa montażowa i izolacyjna przeznaczona do instalacji kompatybilnego wentylatora AFL Constant Flow.
Sam AIRBOX nie zawiera wentylatora, silnika, podzespołów elektrycznych ani elektroniki sterującej. Jest to bierny element mechaniczny, przeznaczony do zintegrowania z systemem wentylacyjnym.
Wybór wentylatora, jego instalacja, połączenia elektryczne i uruchomienie powstałego zestawu przeprowadzane są przez klienta lub profesjonalną firmę instalacyjną.
RECUBOX® AIRBOX SLIM 250 jest przeznaczony jako obudowa montażowa i izolacyjna do instalacji kompatybilnego wentylatora AFL Constant Flow. Sam wentylator, przyłącze elektryczne i nadrzędne sterowanie nie są częścią obudowy AIRBOX.
