Aerodynamisch geoptimaliseerde box voor AFL Constant Flow ventilatoren met minimaal drukverlies, laag energieverbruik en een hoogte van slechts 225 mm.
Aerodynamisch geoptimaliseerde, geïsoleerde behuizing voor de installatie van de AFL Constant Flow ventilator.
AIRBOX SLIM 250 is geen gewone ventilatorbehuizing. Het is een doordachte montage- en isolatiebox die ontwikkeld, getest en geoptimaliseerd is om het laagst mogelijke elektriciteitsverbruik te bereiken met behoud van een hoge luchtstroom.
Het product is ontworpen voor de installatie van de compatibele radiale ventilator AFL Constant Flow. De ventilator heeft een geïntegreerde regelelektronica en een eigen regelingssysteem dat zijn prestaties automatisch aanpast om de gewenste luchtvolumestroom te handhaven.
Om de Constant Flow-functie te garanderen, is het daarom niet nodig om externe druksensoren, druktransmitters, manometers of een afzonderlijk verschildrukmeetsysteem te installeren.
De ventilator, de elektrische aansluiting en de overkoepelende regeling maken geen deel uit van de AIRBOX behuizing zelf.
Monteer eenvoudig een compatibele AFL Constant Flow ventilator, sluit de leidingen en de 0-10 V sturing aan. De AIRBOX is klaar om in enkele minuten een professionele ventilatieset te creëren.

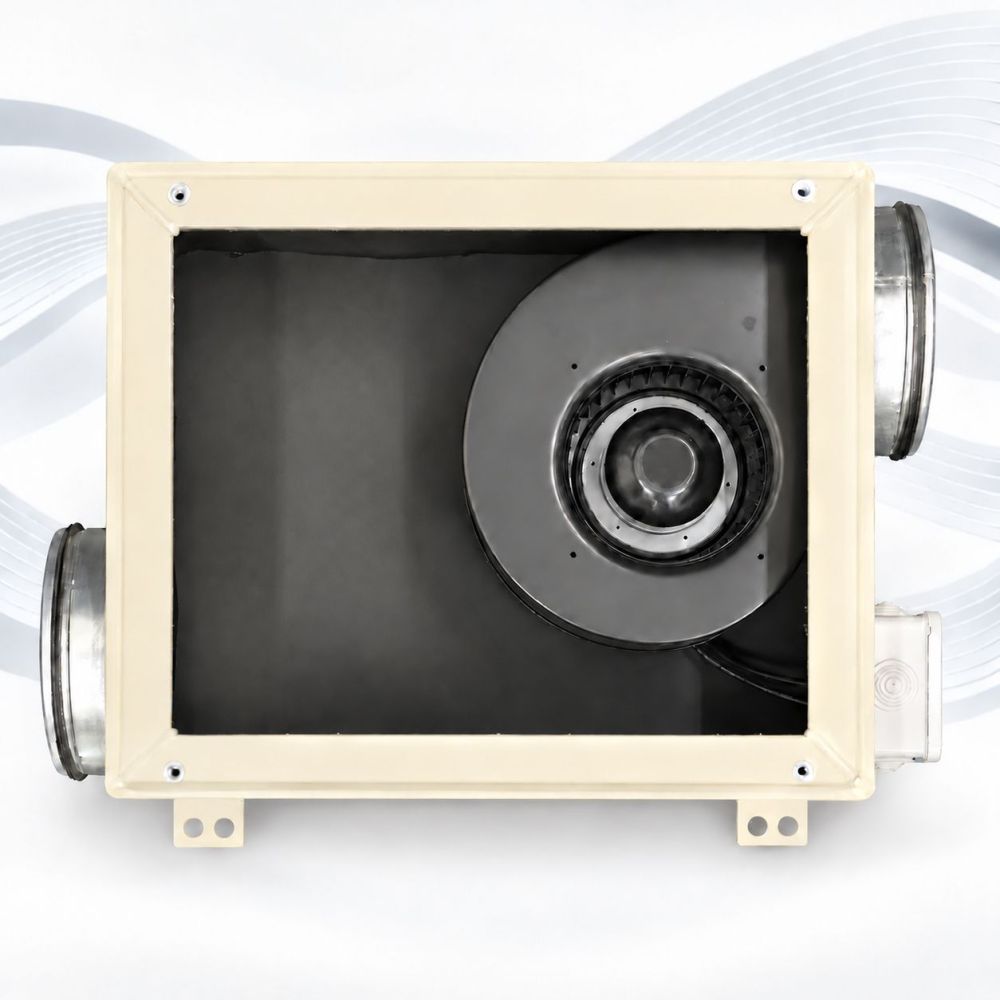

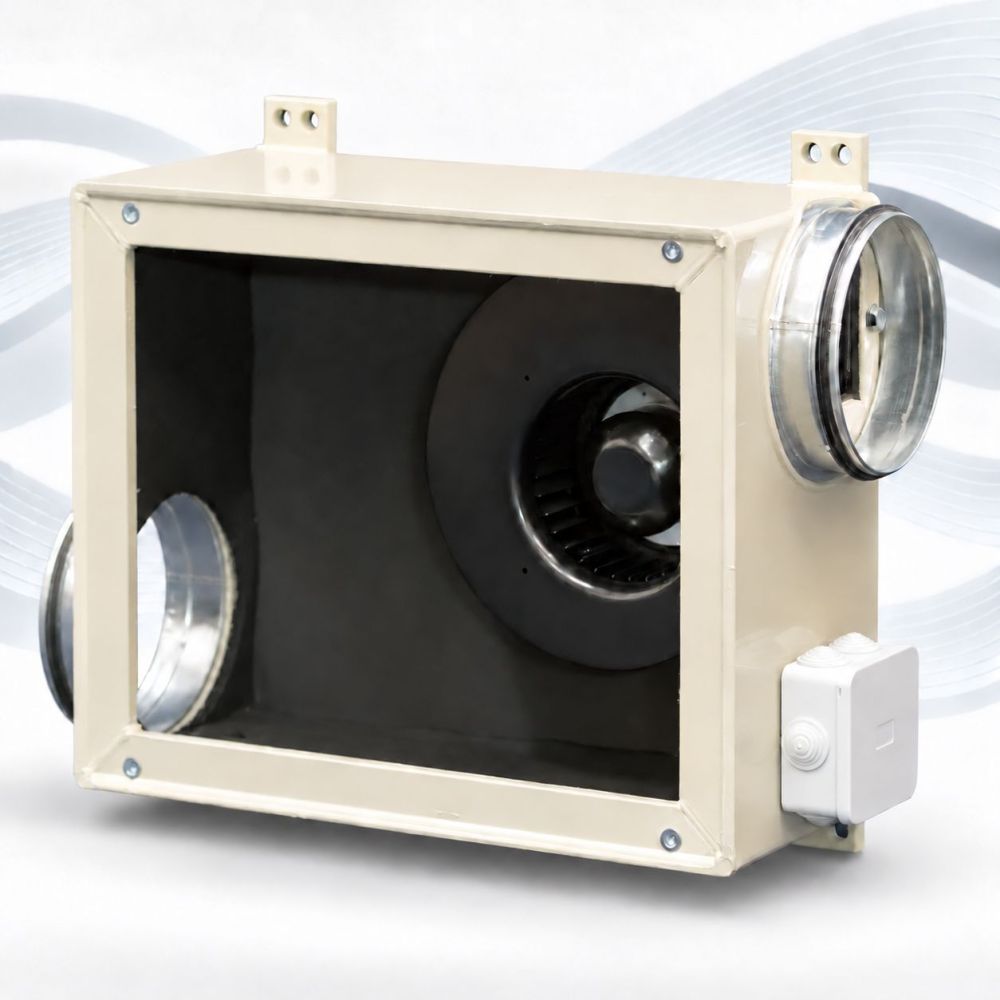

AIRBOX SLIM 250 wordt geleverd zonder ventilator. De foto's tonen een installatievoorbeeld van de AFL Constant Flow ventilator.
| Laag verbruik | De behuizing is ontwikkeld en getest om ervoor te zorgen dat de AFL Constant Flow ventilator werkt met het laagst mogelijke stroomverbruik. |
| Hoogte slechts 225 mm | Het platte ontwerp is ideaal voor installatie in verlaagde plafonds, technische ruimtes en plaatsen met een beperkte bouwhoogte. |
| Eenvoudige ventilator installatie | De ventilator wordt geïnstalleerd in de behuizing via een servicedeur. Het is niet nodig om uw eigen beugels of een geïmproviseerde akoestische afdekking te maken. |
| Geïntegreerde Constant Flow regeling | De ventilator bevat zijn eigen regelelektronica en handhaaft automatisch de ingestelde stroming zonder de noodzaak van externe druksensoren of manometers. |
| Isolatie tegen condensatie en geluid | De interne synthetische rubberen isolatie helpt condensatie te verminderen en draagt tegelijkertijd bij aan de geluidsdemping. |
| Degelijke PP constructie | De AIRBOX is gemaakt van polypropyleen, dat niet corrodeert, vochtbestendig is en een langdurige stabiele werking mogelijk maakt. |
Tijdens de ontwikkeling van de AIRBOX SLIM 250 hebben we verschillende lengtes, breedtes, dieptes en binnenvormen van de box getest. We hebben afgeronde hoeken binnenin, een koepelvormig deksel en het kantelen van de ventilator in de behuizing geprobeerd.
Meetresultaten toonden echter aan dat deze oplossingen leidden tot een hoger energieverbruik. Het beste resultaat werd precies behaald bij het AIRBOX SLIM 250 ontwerp met de aansluitingen diagonaal gekruist geplaatst.
Bij een ongeveer gelijke luchtstroom van ca. 160 m³/h werd voor de variant met aansluitingen op één as een verbruik van ca. 16 W gemeten. Voor de definitieve versie van de AIRBOX SLIM 250 was het verbruik slechts 11,2 W.
Bij een lage box zou een directe in- en uitlaat op één as zorgen voor een minder gunstige luchtstroming in de behuizing. De luchtstroom zou zich concentreren in één deel van de ruimte en de ventilator zou onder een hogere belasting werken.
Daarom zijn de aansluitingen in de AIRBOX SLIM 250 diagonaal gekruist. De lucht wordt beter verdeeld in de box, de stroming is vloeiender en de AFL Constant Flow ventilator hoeft zijn prestaties niet onnodig te verhogen om drukverliezen te overwinnen.
Het resultaat is een aanzienlijk lager elektriciteitsverbruik bij behoud van een hoge luchtstroom.
| Volumedebiet | Verbruik |
|---|---|
| 250 m³/h | 34 W |
| 182 m³/h | 12,4 W |
| 128 m³/h | 6,3 W |
| 82 m³/h | 3,4 W |
Meetcondities:
Voor afmetingscontrole en installatieontwerp is een maattekening van de AIRBOX SLIM 250 beschikbaar.
De tekening toont de belangrijkste buitenafmetingen, de posities van de aansluitstukken en de montage-elementen.
| Buitenhoogte | 225 mm |
| Buitenbreedte | 342 mm |
| Buitenlengte | 372 mm |
| Materiaal behuizing | polypropyleen PP |
| Binnenisolatie | synthetisch rubber, dikte 10 mm |
| Montagebeugels | 4 beugels met Ø 12 mm gaten |
| Optionele aansluitdiameters | Ø 125 mm, Ø 150 mm of Ø 160 mm |
De interne synthetische rubberen isolatie met een dikte van 10 mm vermindert het risico op condensatie op het oppervlak van de behuizing en helpt tegelijkertijd het ventilatorgeluid te dempen.
AIRBOX SLIM 250 is daarom ook geschikt voor installatie in residentiële gebouwen, technische ruimtes of verlaagde plafonds.
AIRBOX SLIM 250 is, net als onze RECUBOX® units, gemaakt van hoogwaardig polypropyleen.
De aansluitstukken zijn uitgerust met dubbele lipafdichtingen voor een stevige en dichte aansluiting van de ventilatiekanalen.
Toegang voor service aan de ventilator is mogelijk via een deur.
AIRBOX SLIM 250 is ontworpen voor de snelst mogelijke installatie in het ventilatiesysteem.
De behuizing is voorzien van 4 montagebeugels met gaten met een diameter van 12 mm, die een eenvoudige en veilige bevestiging aan het plafond, de muur of draagconstructie mogelijk maken.
Dankzij de servicedeur is de ventilator gemakkelijk toegankelijk voor installatie, inspectie en mogelijke vervanging.
U kunt kiezen uit drie aansluitdiameters:
Het grootste voordeel van AFL Constant Flow ventilatoren is hun vermogen om automatisch de ingestelde luchthoeveelheid te handhaven, zelfs bij veranderingen in drukverliezen in het ventilatiesysteem.
De ventilatoren hebben een eigen ingebouwde regelelektronica en een geïntegreerd regelingssysteem. De ventilatorelektronica evalueert voortdurend de bedrijfsstatus en past automatisch het toerental aan om de vereiste luchtvolumestroom te handhaven.
Voor de Constant Flow-functie zelf is het daarom niet nodig om externe druksensoren, druktransmitters, manometers of een afzonderlijk verschildrukmeetsysteem te installeren.
De gewenste ventilatorprestatie wordt ingesteld via een 0-10 V stuursignaal. De ventilator reageert vervolgens zelfstandig en automatisch op bijvoorbeeld:
Als u twee AFL Constant Flow ventilatoren op hetzelfde 0-10 V stuursignaal aansluit en verbindt met onze RECUBOX® units, krijgt u een eenvoudige basis voor een modern balansventilatiesysteem met warmteterugwinning met een zeer laag stroomverbruik.
Een dergelijke oplossing is ideaal voor modulaire RECUBOX® warmteterugwinningssystemen, Smart Homes, Loxone, Home Assistant en andere gebouwbeheersystemen.
Wij bieden een bovengemiddelde garantie van 12 jaar op de AIRBOX-behuizing.
De AIRBOX is gemaakt van hoogwaardig polypropyleen en gelast met hete-gas-lastechniek. Het resultaat: homogene, sterke en langdurig stabiele verbindingen zonder risico op corrosie.
In tegenstelling tot metalen constructies is er geen roestgevaar en in tegenstelling tot gelijmde structuren is er geen veroudering van de verbindingen door vocht of temperatuurverschillen.
Dankzij het eenvoudige ontwerp zonder bewegende delen is de AIRBOX ontworpen voor langdurige, probleemloze werking. Daarom geven wij 12 jaar garantie op de dichtheid en mechanische integriteit van de polypropyleen behuizing.
AIRBOX SLIM 250 is een montage- en isolatiebehuizing voor de installatie van een compatibele AFL Constant Flow ventilator.
De AIRBOX zelf bevat geen ventilator, motor, elektrische componenten of regelelektronica. Het is een passief mechanisch element dat ontworpen is voor integratie in een ventilatiesysteem.
De keuze van de ventilator, de montage ervan, de elektrische aansluiting en de inbedrijfstelling van het geheel worden uitgevoerd door de klant of door een vakkundig installatiebedrijf.
RECUBOX® AIRBOX SLIM 250 is ontworpen als montage- en isolatiebehuizing voor de installatie van een compatibele AFL Constant Flow ventilator. De ventilator zelf, elektrische aansluiting en overkoepelende regeling maken geen deel uit van de AIRBOX behuizing.
