Nabízíme široký výběr entalpických výměníků vhodných pro většinu rekuperačních jednotek.
Pokud nenajdete ten správný model, neváhejte nás kontaktovat – rádi vám pomůžeme!
Aerodynamicky optimalizovaný box pro ventilátory AFL Constant Flow s minimálními tlakovými ztrátami, nízkou spotřebou energie a výškou pouhých 225 mm.
Aerodynamicky optimalizovaná izolovaná skříň pro instalaci ventilátoru AFL Constant Flow.
AIRBOX SLIM 250 není obyčejný obal na ventilátor. Jedná se o promyšlenou montážní a izolační skříň, která byla vyvíjena, testována a optimalizována s cílem dosáhnout co nejnižší spotřeby elektrické energie při zachování vysokého průtoku vzduchu.
Výrobek je určen pro instalaci kompatibilního radiálního ventilátoru AFL Constant Flow. Ventilátor má integrovanou řídicí elektroniku a vlastní systém regulace, který automaticky upravuje jeho výkon tak, aby byl udržován požadovaný objemový průtok vzduchu.
Pro zajištění funkce Constant Flow proto není nutné instalovat externí tlaková čidla, snímače tlaku, tlakoměry ani samostatný systém měření tlakové diference.
Ventilátor, elektrické připojení a nadřazená regulace nejsou součástí samotné skříně AIRBOX.
Stačí osadit kompatibilním ventilátorem AFL Constant Flow, připojit potrubí a řízení 0–10 V. AIRBOX je připraven pro vytvoření profesionální vzduchotechnické sestavy během několika minut.
AIRBOX SLIM 250 je dodáván bez ventilátoru. Fotografie zobrazují příklad instalace ventilátoru AFL Constant Flow.
| Nízká spotřeba | Plášť byl vyvíjen a testován tak, aby ventilátor AFL Constant Flow pracoval s co nejnižší spotřebou elektrické energie. |
| Výška pouze 225 mm | Nízké provedení je ideální pro instalaci do podhledů, technických prostor a míst s omezenou stavební výškou. |
| Jednoduchá instalace ventilátoru | Ventilátor se instaluje dovnitř skříně přes servisní dvířka. Není nutné vyrábět vlastní držáky ani improvizovaný akustický kryt. |
| Integrované řízení Constant Flow | Ventilátor obsahuje vlastní řídicí elektroniku a automaticky udržuje nastavený průtok bez potřeby externích tlakových čidel nebo tlakoměrů. |
| Izolace proti kondenzaci a hluku | Vnitřní izolace ze syntetického kaučuku pomáhá omezit kondenzaci a zároveň přispívá k akustickému útlumu. |
| Poctivé PP provedení | AIRBOX je vyroben z polypropylenu, který nekoroduje, je odolný proti vlhkosti a umožňuje dlouhodobě stabilní provoz. |
Během vývoje AIRBOXU SLIM 250 jsme testovali různé délky, šířky, hloubky a vnitřní tvary boxu. Zkoušeli jsme zaoblené rohy uvnitř, kopulovitý tvar víka i naklonění ventilátoru uvnitř skříně.
Výsledky měření však ukázaly, že tato řešení vedla k vyšší spotřebě energie. Nejlepšího výsledku bylo dosaženo právě u konstrukce AIRBOX SLIM 250 s hrdly umístěnými diagonálně do kříže.
Při přibližně stejném průtoku cca 160 m³/h byla u varianty s hrdly v jedné ose naměřena spotřeba cca 16 W. U finální verze AIRBOX SLIM 250 byla spotřeba pouze 11,2 W.
U nízkého boxu by přímé uspořádání vstupu a výstupu v jedné ose způsobovalo méně příznivé proudění uvnitř skříně. Proud vzduchu by se koncentroval do jedné části prostoru a ventilátor by pracoval s vyšším zatížením.
U AIRBOXU SLIM 250 jsou proto hrdla umístěna diagonálně do kříže. Vzduch se uvnitř boxu lépe rozloží, proudění je plynulejší a ventilátor AFL Constant Flow nemusí zbytečně zvyšovat výkon pro překonání tlakových ztrát.
Výsledkem je výrazně nižší spotřeba elektrické energie při zachování vysokého průtoku vzduchu.
| Objemový průtok | Spotřeba |
|---|---|
| 250 m³/h | 34 W |
| 182 m³/h | 12,4 W |
| 128 m³/h | 6,3 W |
| 82 m³/h | 3,4 W |
Podmínky měření:
Pro kontrolu rozměrů a návrh instalace je k dispozici rozměrový výkres AIRBOXU SLIM 250.
Výkres obsahuje základní vnější rozměry, polohu připojovacích hrdel a montážních prvků.
| Vnější výška | 225 mm |
| Vnější šířka | 342 mm |
| Vnější délka | 372 mm |
| Materiál skříně | polypropylen PP |
| Vnitřní izolace | syntetický kaučuk, síla 10 mm |
| Montážní držáky | 4 držáky s otvory Ø 12 mm |
| Volitelné průměry připojení | Ø 125 mm, Ø 150 mm nebo Ø 160 mm |
Vnitřní izolace ze syntetického kaučuku o síle 10 mm omezuje riziko kondenzace na povrchu skříně a zároveň pomáhá tlumit hluk ventilátoru.
AIRBOX SLIM 250 je proto vhodný i pro instalace v obytných objektech, technických místnostech nebo podhledech.
AIRBOX SLIM 250 je stejně jako naše jednotky RECUBOX® zpracován z kvalitního polypropylenu.
Připojovací hrdla jsou vybavena dvěma břity těsnění pro pevné a těsné napojení vzduchotechnického potrubí.
Servisní přístup k ventilátoru je řešen přes dvířka.

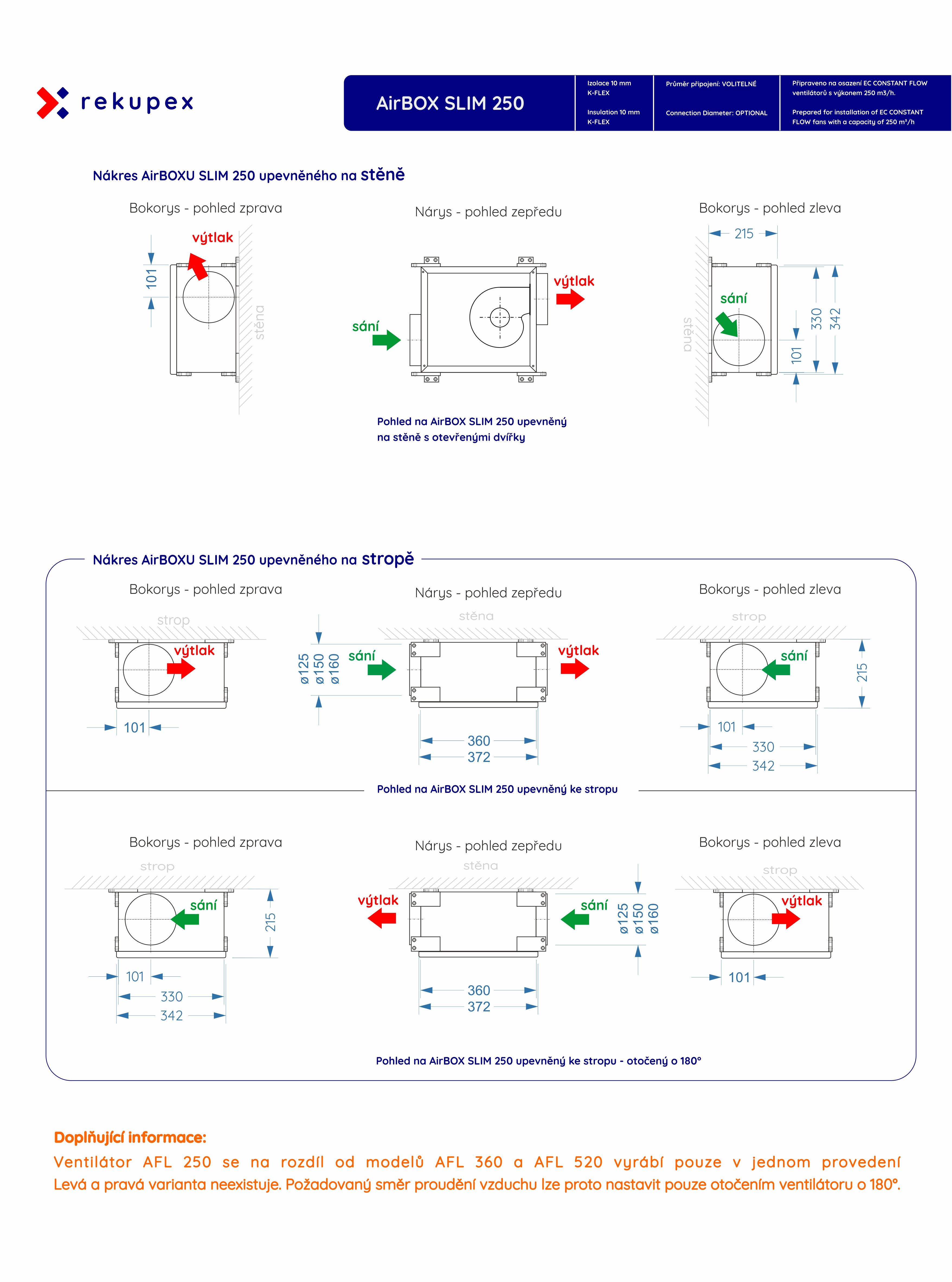

AIRBOX SLIM 250 je navržen pro co nejrychlejší montáž do vzduchotechnického systému.
Skříň je vybavena 4 montážními držáky s otvory o průměru 12 mm, které umožňují jednoduché a bezpečné uchycení ke stropu, stěně nebo nosné konstrukci.
Díky servisním dvířkům je ventilátor snadno přístupný pro instalaci, kontrolu i případnou výměnu.
Na výběr jsou tři průměry připojovacích hrdel:
Největší výhodou ventilátorů AFL Constant Flow je schopnost automaticky udržovat nastavený objemový průtok vzduchu i při změnách tlakových ztrát ve vzduchotechnickém systému.
Ventilátory mají zabudovanou vlastní řídicí elektroniku a integrovaný systém regulace. Elektronika ventilátoru průběžně vyhodnocuje jeho provozní stav a automaticky upravuje otáčky tak, aby byl zachován požadovaný objemový průtok vzduchu.
Pro samotnou funkci Constant Flow proto není potřeba instalovat externí tlaková čidla, snímače tlaku, tlakoměry ani samostatný systém měření tlakové diference.
Požadovaný výkon ventilátoru se nastavuje prostřednictvím řídicího signálu 0–10 V. Ventilátor následně sám automaticky reaguje například na:
Pokud zapojíte dva ventilátory AFL Constant Flow na stejný řídicí signál 0–10 V a připojíte je k našim jednotkám RECUBOX®, získáte jednoduchý základ moderní rovnotlaké rekuperace s velmi nízkou spotřebou elektrické energie.
Takové řešení je ideální pro modulární rekuperační sestavy RECUBOX®, chytré domácnosti, Loxone, Home Assistant a další systémy řízení budov.
Na skříň AIRBOX poskytujeme nadstandardní záruku 12 let.
AIRBOX je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem. Výsledkem jsou homogenní, pevné a dlouhodobě stabilní spoje bez rizika koroze.
Na rozdíl od plechových konstrukcí nehrozí vznik koroze a na rozdíl od lepených konstrukcí nedochází ke stárnutí spojů vlivem vlhkosti nebo teplotních změn.
Díky jednoduché konstrukci bez pohyblivých částí je AIRBOX navržen pro dlouhodobý a bezproblémový provoz. Na těsnost a mechanickou integritu polypropylenové skříně proto poskytujeme záruku 12 let.
AIRBOX SLIM 250 je montážní a izolační skříň pro instalaci kompatibilního ventilátoru AFL Constant Flow.
Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani řídicí elektroniku. Jedná se o pasivní mechanický prvek určený k integraci do vzduchotechnického systému.
Výběr ventilátoru, jeho montáž, elektrické připojení a uvedení výsledné sestavy do provozu provádí zákazník nebo odborná montážní firma.
RECUBOX® AIRBOX SLIM 250 je určen jako montážní a izolační skříň pro instalaci kompatibilního ventilátoru AFL Constant Flow. Samotný ventilátor, elektrické připojení a nadřazená regulace nejsou součástí skříně AIRBOX.
