Aerodynaamisesti optimoitu kotelo AFL Constant Flow -puhaltimille. Minimaaliset painehäviöt, alhainen energiankulutus ja korkeus vain 225 mm.
Aerodynaamisesti optimoitu eristetty kotelo AFL Constant Flow -puhaltimen asennukseen.
AIRBOX SLIM 250 ei ole tavallinen puhallinkotelo. Se on pitkälle kehitetty asennus- ja eristyskotelo, joka on suunniteltu, testattu ja optimoitu saavuttamaan mahdollisimman pieni sähkönkulutus samalla kun ylläpidetään korkeaa ilmavirtausta.
Tuote on suunniteltu yhteensopivan AFL Constant Flow -radiaalipuhaltimen asennukseen. Puhaltimessa on sisäänrakennettu ohjauselektroniikka ja oma säätöjärjestelmä, joka säätää sen tehoa automaattisesti ylläpitääkseen halutun ilmatilavuusvirran.
Siksi Constant Flow -toiminnon varmistamiseksi ei ole tarpeen asentaa ulkoisia paineantureita, painelähettimiä, manometreja tai erillistä paine-eron mittausjärjestelmää.
Puhallin, sähköliitäntä ja ylempi ohjausjärjestelmä eivät ole osa itse AIRBOX-koteloa.
Asenna vain yhteensopiva AFL Constant Flow -puhallin, yhdistä kanavat ja 0-10 V:n ohjaus. AIRBOX on valmis ammattimaisen ilmanvaihtojärjestelmän luomiseen muutamassa minuutissa.

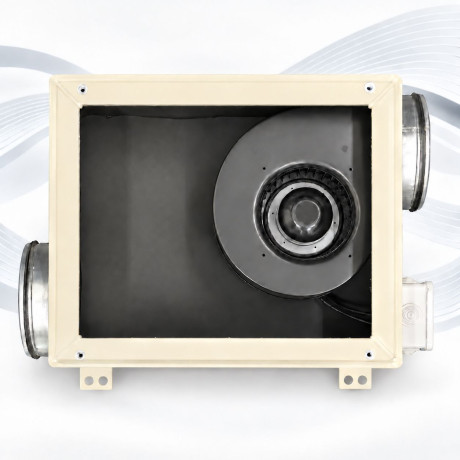

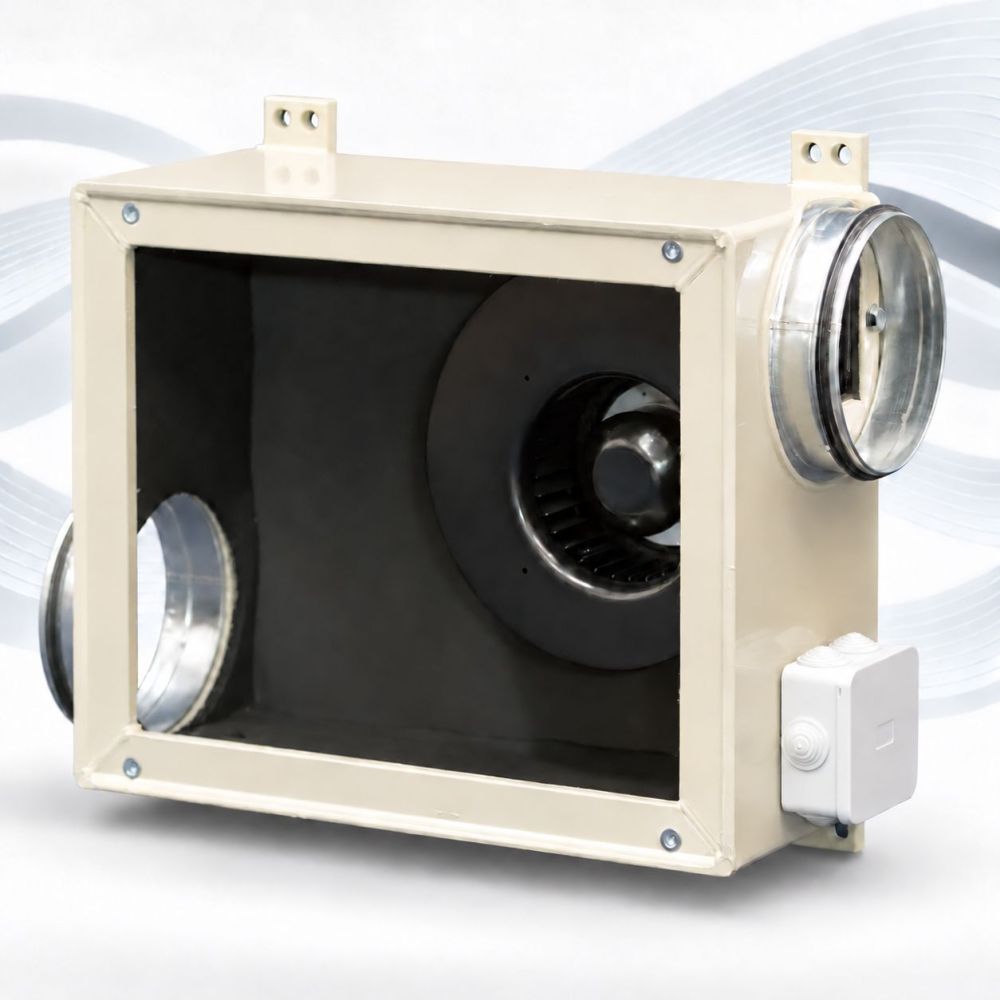

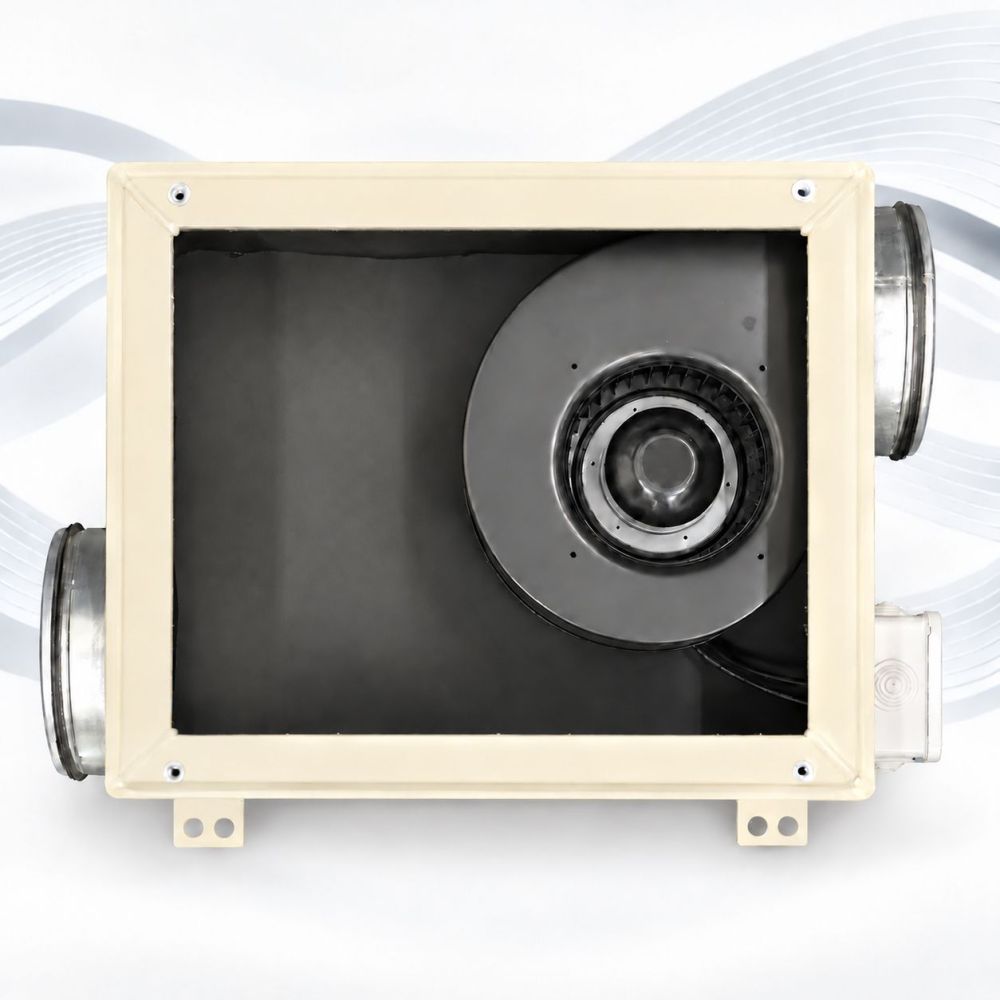

AIRBOX SLIM 250 toimitetaan ilman puhallinta. Valokuvat näyttävät esimerkin AFL Constant Flow -puhaltimen asennuksesta.
| Alhainen kulutus | Kotelo on kehitetty ja testattu siten, että AFL Constant Flow -puhallin toimii mahdollisimman pienellä sähkönkulutuksella. |
| Korkeus vain 225 mm | Matala rakenne on ihanteellinen asennuksiin alakattoihin, teknisiin tiloihin ja paikkoihin, joissa rakennuskorkeus on rajoitettu. |
| Helppo puhaltimen asennus | Puhallin asennetaan kotelon sisään huoltoluukun kautta. Omia kiinnikkeitä tai improvisoitua äänieristyssuojaa ei tarvitse valmistaa. |
| Integroitu Constant Flow -ohjaus | Puhaltimessa on oma ohjauselektroniikka ja se ylläpitää asetetun virtauksen automaattisesti ilman ulkoisia paineantureita tai manometreja. |
| Eristys kondensaatiota ja melua vastaan | Synteettisestä kumista valmistettu sisäeristys auttaa vähentämään kondensaatiota ja vaimentaa samalla melua. |
| Vankka PP-rakenne | AIRBOX on valmistettu polypropeenista, joka ei ruostu, kestää kosteutta ja mahdollistaa pitkäaikaisen, vakaan toiminnan. |
AIRBOX SLIM 250:n kehitystyön aikana testasimme kotelon eri pituuksia, leveyksiä, syvyyksiä ja sisämuotoja. Kokeilimme pyöristettyjä kulmia sisällä, kupolin muotoista kantta ja puhaltimen kallistamista kotelon sisällä.
Mittaustulokset osoittivat kuitenkin, että nämä ratkaisut johtivat suurempaan energiankulutukseen. Paras tulos saavutettiin juuri AIRBOX SLIM 250 -rakenteella, jossa liitäntäkaulukset on sijoitettu viistosti ristiin.
Noin 160 m³/h -ilmavirtauksella samalla akselilla olevien liitäntöjen variantilla mitattiin n. 16 W kulutus. AIRBOX SLIM 250:n lopullisessa versiossa kulutus oli vain 11,2 W.
Matalassa kotelossa tulo- ja poistoilman suora sijoittaminen samalle akselille aiheuttaisi epäsuotuisamman ilmavirtauksen kotelon sisällä. Ilmavirta keskittyisi yhteen osaan tilaa ja puhallin toimisi suuremmalla kuormituksella.
Siksi AIRBOX SLIM 250:ssä liitännät on sijoitettu viistosti ristiin. Ilma jakautuu paremmin kotelon sisällä, virtaus on sujuvampaa ja AFL Constant Flow -puhaltimen ei tarvitse tarpeettomasti lisätä tehoaan painehäviöiden voittamiseksi.
Tuloksena on huomattavasti pienempi sähkönkulutus, mutta samalla korkea ilmavirtaus säilyy.
| Tilavuusvirta | Kulutus |
|---|---|
| 250 m³/h | 34 W |
| 182 m³/h | 12,4 W |
| 128 m³/h | 6,3 W |
| 82 m³/h | 3,4 W |
Mittausolosuhteet:
Mittojen tarkistamista ja asennuksen suunnittelua varten on saatavilla AIRBOX SLIM 250:n mittapiirros.
Piirros sisältää perustason ulkomitat, liitäntäkaulusten paikat ja asennuselementit.
| Ulkorkeus | 225 mm |
| Ulkolveys | 342 mm |
| Ulkopituus | 372 mm |
| Kotelon materiaali | polypropeeni PP |
| Sisäeristys | synteettinen kumi, paksuus 10 mm |
| Asennuskiinnikkeet | 4 kiinnikettä, joissa Ø 12 mm reiät |
| Valinnaiset liitännän halkaisijat | Ø 125 mm, Ø 150 mm tai Ø 160 mm |
10 mm:n paksuinen synteettinen kumieristys vähentää kondensaation riskiä kotelon pinnalla ja vaimentaa samalla puhaltimen melua.
Tämän ansiosta AIRBOX SLIM 250 soveltuu myös asennettavaksi asuinrakennuksiin, teknisiin tiloihin tai alakattoihin.
AIRBOX SLIM 250 on, kuten RECUBOX®-yksikkömme, valmistettu korkealaatuisesta polypropeenista.
Liitäntäkaulukset on varustettu kaksihuulisilla tiivisteillä ilmanvaihtokanavien lujaa ja tiivistä liittämistä varten.
Huoltopääsy puhaltimeen on järjestetty luukun kautta.
AIRBOX SLIM 250 on suunniteltu mahdollisimman nopeaan asennukseen ilmanvaihtojärjestelmään.
Kotelo on varustettu 4 asennuskiinnikkeellä, joissa on 12 mm:n reiät. Ne mahdollistavat yksinkertaisen ja turvallisen kiinnityksen kattoon, seinään tai kantavaan rakenteeseen.
Huoltoluukun ansiosta puhaltimeen pääsee helposti käsiksi asennusta, tarkastusta ja mahdollista vaihtoa varten.
Valittavana on kolme liitäntäkauluksen halkaisijaa:
AFL Constant Flow -puhaltimien suurin etu on kyky ylläpitää automaattisesti asetettua ilmatilavuusvirtaa jopa ilmanvaihtojärjestelmän painehäviöiden muuttuessa.
Puhaltimissa on oma sisäänrakennettu ohjauselektroniikka ja integroitu säätöjärjestelmä. Puhaltimen elektroniikka arvioi jatkuvasti sen toimintatilaa ja säätää nopeutta automaattisesti halutun ilmatilavuusvirran ylläpitämiseksi.
Itse Constant Flow -toimintoa varten ei siis ole tarpeen asentaa ulkoisia paineantureita, painelähettimiä, manometreja tai erillistä paine-eron mittausjärjestelmää.
Vaadittu puhaltimen teho asetetaan 0–10 V ohjaussignaalilla. Puhallin reagoi sitten automaattisesti esimerkiksi:
Jos kytket kaksi AFL Constant Flow -puhallinta samaan 0-10 V:n ohjaussignaaliin ja liität ne RECUBOX®-yksiköihimme, saat yksinkertaisen perustan modernille, tasapainotetulle lämmöntalteenottojärjestelmälle erittäin pienellä sähkönkulutuksella.
Tällainen ratkaisu on ihanteellinen modulaarisille RECUBOX®-lämmöntalteenottojärjestelmille, älykoteihin, Loxonelle, Home Assistantille ja muihin rakennusautomaatiojärjestelmiin.
Myönnämme AIRBOX-kotelolle poikkeuksellisen 12 vuoden takuun.
AIRBOX on valmistettu korkealaatuisesta polypropeenista ja liitetty kuumakaasuhitsaustekniikalla. Tuloksena on homogeeniset, vahvat ja pitkäaikaisesti vakaat liitokset ilman korroosioriskiä.
Toisin kuin peltirakenteissa, ruostumisen vaaraa ei ole, ja toisin kuin liimatuissa rakenteissa, saumat eivät vanhene kosteuden tai lämpötilan muutosten vuoksi.
Yksinkertaisen, ilman liikkuvia osia olevan rakenteensa ansiosta AIRBOX on suunniteltu pitkäaikaiseen ja häiriöttömään toimintaan. Siksi myönnämme polypropeenikotelon tiiviydelle ja mekaaniselle eheydelle 12 vuoden takuun.
AIRBOX SLIM 250 on asennus- ja eristyskotelo yhteensopivan AFL Constant Flow -puhaltimen asennukseen.
Itse AIRBOX ei sisällä puhallinta, moottoria, sähkökomponentteja tai ohjauselektroniikkaa. Se on passiivinen mekaaninen elementti, joka on tarkoitettu integroitavaksi ilmanvaihtojärjestelmään.
Puhaltimen valinnan, asennuksen, sähköliitännän ja kokoonpanon käyttöönoton suorittaa asiakas tai ammattimainen asennusyritys.
RECUBOX® AIRBOX SLIM 250 on suunniteltu asennus- ja eristyskoteloksi yhteensopivan AFL Constant Flow -puhaltimen asennukseen. Itse puhallin, sähköliitäntä ja ylempi ohjausjärjestelmä eivät sisälly AIRBOX-koteloon.
