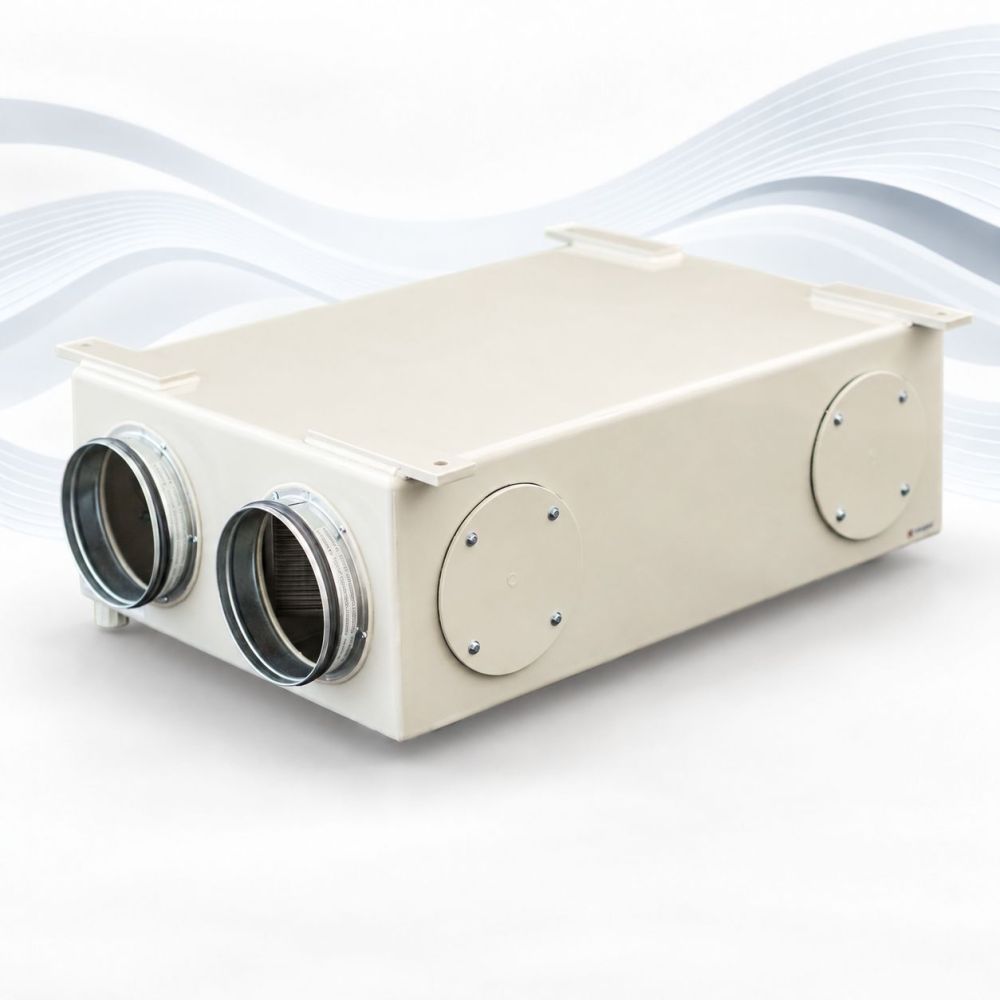

De RECUBOX® HRV 03/100 is de kleinste RECUBOX® voor debieten tot 140 m³/h . Met een hoogte van slechts 160 mm is hij ideaal voor lage plafonds en kleine ruimtes. Hij biedt een rendement tot 95% , wordt op maat gemaakt in Tsjechië, heeft variabele aansluitingen en 12 jaar garantie op de dichtheid van de behuizing .
RECUBOX® HRV 03/100 is de kleinste RECUBOX® in ons assortiment. Een compacte, extreem duurzame en hygiënisch schone warmtewisselaar met mantel, ontworpen voor moderne modulaire luchtrecuperatie.
Dankzij de extreem kleine afmetingen van 441 × 441 × 160 mm is het een ideale oplossing voor lage plafonds, kleine appartementen, tiny house-projecten, toiletten, sanitaire voorzieningen, technische ruimtes met beperkte ruimte en decentrale HVAC-systemen.
Met een hoogte van slechts 160 mm is installatie mogelijk, zelfs op plaatsen waar klassieke warmte terugwinningssystemen simpelweg niet gebruikt kunnen worden.
Belangrijkste parameters:
Maatwerkproductie in Tsjechië. RECUBOXY® wordt volledig in Tsjechië vervaardigd volgens de exacte specificaties van de klant. We gebruiken hoogwaardige polypropyleenmaterialen van SIMONA AG en professionele heteluchtlastechnologie op apparatuur van Leister AG .
 |
 |
 |
Elke RECUBOX® is een zorgvuldig vervaardigd technisch product, met de nadruk op precisie, dichtheid, een lange levensduur en de mogelijkheid om zich aan te passen aan een specifieke installatie.
 |
Maximale hygiëne De warmtewisselaar en de gehele unit kunnen eenvoudig worden gereinigd door ze af te spoelen met schoon water. De gebruikte warmtewisselaars zijn ILH Berlin hygiënegecertificeerd. |
 |
|
 |
Zonder schroeven, klinknagels of lijm RECUBOX® wordt vervaardigd uit één enkel materiaal met behulp van heteluchtlastechnologie. Het resultaat zijn sterke, nauwsluitende en duurzame verbindingen. |
 |
Extreem breed maatbereik Zelfs voor zeer beperkte technische ruimtes kunnen we een geschikte RECUBOX® ontwerpen, met behoud van de vereiste luchtstroom. |
 |
Compatibiliteit met diverse soorten warmtewisselaars RECUBOXY® kan worden uitgerust met warmtewisselaars van RECUTECH, ZERN ENGINEERING, CORE, HOLTOP en andere compatibele typen. |
 |
Breed scala aan voorstellingen Wij produceren RECUBOXY® in het bereik van circa 50 m³/h tot enkele duizenden m³/h . |
 |
Maximale variabiliteit De positie van de inlaat- en uitlaatmondstukken kan worden aangepast aan de specifieke installatie. Dankzij maatwerk kunnen we ook aan atypische eisen voldoen. |
 |
Linker- en rechterversie Alle varianten zijn verkrijgbaar in een linker- en een rechteruitvoering. Condenswater kan worden afgevoerd via een 1/2" -aansluiting in twee posities. |
 |
Eenvoudige installatie De unit is klaar voor montage met behulp van draadstangen en kan eenvoudig worden geïnstalleerd in een technische ruimte, systeemplafond of een apart technologisch gedeelte van het gebouw. |
De RECUBOX® HRV 03/100 kan worden uitgerust met twee typen zeer efficiënte tegenstroomwarmtewisselaars.
Beide varianten bieden een hoge terugwinningsefficiëntie.Een rendement tot wel 95% met behoud van lage drukverliezen en een zeer stille werking.
De warmtewisselaar wordt tijdens het bestelproces geselecteerd.
|
RECUTECH RSF+16-100-HF-32 Moderne Tsjechische tegenstroomwarmtewisselaar van de fabrikant RECUTECH met HPS-lamellen en zeer lage drukverliezen.
De ideale oplossing voor comfortabele en zeer stille luchtterugwinning. |
|
ZERN ENGINEERING HU-HD EX6 366/100 Hoogwaardige tegenstroomwarmtewisselaar van ZERN ENGINEERING met een robuuste constructie en beproefde technologie.
Een beproefde oplossing voor economische en betrouwbare warmterecuperatie. |
Dankzij hun robuuste constructie, hoge kwaliteit en hygiënische veiligheid maken onze RECUBOXY® deel uit van een aantal CTU- projecten, waaronder het unieke SAWER- systeem dat UCEEB ontwikkelt voorHet winnen van drinkwater uit de lucht.
Wij bieden een superieure garantie van 12 jaar op de luchtdichtheid van de behuizing van de RECUBOX®-unit.
De behuizing is gemaakt van hoogwaardig polypropyleen en verbonden met behulp van heteluchtlassen , waardoor homogene, sterke en langdurig stabiele verbindingen ontstaan zonder risico op degradatie .
In tegenstelling tot constructies met gelijmde verbindingen, afdichtingstapes of combinaties van verschillende materialen, behoudt RECUBOX® zijn luchtdichtheid en mechanische weerstand, zelfs na vele jaren gebruik .
 |
Mogelijkheid tot het plaatsen van inspectieluiken De warmtewisselaar is een vast onderdeel van de RECUBOX®-structuur, maar het reinigen en doorspoelen met water kan zeer eenvoudig via de inspectieluiken. Hierdoor is het onderhoud van het systeem uiterst eenvoudig, zelfs na vele jaren gebruik. |
 |
RECUBOX® is verkrijgbaar met verschillende isolatieopties:
Bij de dubbelwandige versie is de isolatie hermetisch afgesloten tussen twee schalen . Naast de isolatie zelf vormt dit een extra robuuste laag van 5 mm polypropyleen , wat de sterkte, duurzaamheid en algehele kwaliteit van het ontwerp verder verhoogt. Het resultaat is een uiterst duurzame en langdurig stabiele constructie die zelfs geschikt is voor veeleisende toepassingen. |
Bekijk de filosofie en het ontwerp van het RECUBOX®-systeem.
De video toont de basisprincipes van constructie, modulariteit, hygiëne en toegang tot voorzieningen.
leeg" rel="noreferrer noopener">
Voorbeeld van het aansluiten van RECUBOX® in een gezinswoning.
Klik op het diagram om het te vergroten.
Voorbeeld van een aansluiting met EC-ventilatoren en RekupeX REX EC-besturing.
Klik op het diagram om het te vergroten.
De variantselectie vindt plaats tijdens het bestelproces.
De afmetingen zijn exclusief isolatie. Bij geïsoleerde versies van 30 mm of 50 mm moet rekening worden gehouden met een toename van de afmetingen tot 70 mm en 110 mm (dubbelwandig).
Als er gekozen wordt voor rubberen binnenisolatie, blijven de afmetingen van de RECUBOX® ongewijzigd.
Indien het nodig is de afmetingen aan te passen, bijvoorbeeld vanwege grotere aansluitingen of specifieke installatievereisten, zullen wij u na uw bestelling informeren.
B02 |
A01 Warmtewisselaar op een brede plaat, 4 zijuitgangen Afmetingen: 441 (A) × 441 (B) × 160 (C) mm – breedte × hoogte × diepte |
 |
B01 Warmtewisselaar op een smalle plaat, 4 zij-uitgangen Afmetingen: 441 (A) × 441 (B) × 160 (C) mm – hoogte × breedte × diepte |
 |
A02 Warmtewisselaar op een brede plaat, 2 poorten naar boven, 2 poorten aan de zijkanten Afmetingen: 441 (A) × 441 (B) × 160 (C) mm – breedte × hoogte × diepte |
 |
C01 Warmtewisselaar aan de voorzijde, 4 poorten naar boven. Afmetingen: 441 (A) × 260 (B) × 441 (C) mm – breedte × diepte × hoogte |
 |
CO2 Warmtewisselaar aan de voorzijde, 4 zij-uitgangen op dezelfde hoogte Afmetingen: 441 (A) × 441 (B) × 160 (C) mm – breedte × diepte × hoogte |
 |
C03 Warmtewisselaar aan de voorzijde, 4 poorten aan de zijkanten in een kruispatroon. Afmetingen: 441 (A) × 441 (B) × 160 (C) mm – breedte × diepte × hoogte |
 |
Neem gerust contact met ons op met uw specifieke verzoek. Wij produceren RECUBOXY® op bestelling en in veel gevallen kunnen we de oriëntatie of positie van de sproeiers aanpassen aan de specifieke installatie. |
De RECUBOX® HRV 03/100 is ontworpen voor gebruik met externe kanaalventilatoren.
Voor optimale prestaties raden wij ventilatoren met vergelijkbare specificaties aan als:
 |
Mogelijkheid om AFL EC CONSTANT FLOW-ventilatoren te bestellenrong> De RECUBOX® HRV RSX-P - 03/100 kan ook worden geleverd met een buismantel voor de installatie van AFL EC CONSTANT FLOW- ventilatoren. AFL EC CONSTANT FLOW-ventilatoren voor RECUBOX® Een groot voordeel van de CONSTANT FLOW-technologie is het vermogen van de ventilatoren om automatisch te reageren op veranderingen in drukverlies in het systeem en de snelheid aan te passen om een stabiele luchtstroom op lange termijn te handhaven. De ventilatoren zijn ook zeer geschikt voor slimme woningen - dankzij de 0-10 V -regeling kunnen ze eenvoudig worden aangesloten op bijvoorbeeld Loxone, Home Assistant en andere intelligente systemen. |
De regeling en besturing van RECUBOX® kan op verschillende manieren worden opgelost, afhankelijk van het type ventilatoren dat wordt gebruikt en de eisen van de specifieke installatie.
Het grote voordeel van een modulair systeem is dat u niet gebonden bent aan één specifieke bediening. De bediening kan eenvoudig worden ontworpen voor toepassingen met lage eisen, of als onderdeel van een slim huis of een geavanceerd ventilatiesysteem.
| AC-ventilatoren |
Eenvoudige en voordelige besturing voor lichttoepassingen. Een voorbeeld hiervan is de aan/uit-schakeling van een 0/1- timer voor AC-ventilatoren. De werking van ventilatoren kan ook worden geregeld met behulp van triac-regelaars . |
| EC-fans |
Moderne, economische en zeer goed aanpasbare oplossing. Bij gebruik van EC-ventilatoren kan hun prestatie continu worden geregeld met een DC-signaal van 0-10 V. Om EC-ventilatoren aan te sturen, kunt u bijvoorbeeld onze RekupeX REX EC- controller gebruiken: REX EC – controller voor warmteterugwinningssystemen met EC-ventilatoren Je kunt ook een andere EC-controller gebruiken of een directe verbinding met een smart home-systeem, zoals Loxone of Home Assistant . |
Dankzij het modulaire RECUBOX®-concept kunt u precies het gewenste bedieningsniveau voor uw project kiezen – van eenvoudig aan- en uitschakelen tot volledig geïntegreerde slimme huisbesturing.
Datasheet
Lees geverifieerde beoordelingen van klanten die bij ons hebben gekocht.
Moderne EC-ventilator...... Opbrengst 340 m3/u ..... Aansluitdiameter 100 mm ..... 0 - 10 V regeling .....
Regeling van ventilatoren met EC-motoren .... 0 - 10 V
Aansluitdiameter 100 mm Maximaal capaciteit 250 m3/u.
inbouw of inbouwdoos, 1,8A, 400W, 230V AC, IP 40
regeling voor een systeem met EC-ventilatoren, vorstbeveiliging of BY-PASS-regeling programmering van de ventilatie-intensiteit, monitoring filtervervanging, snelle ventilatie - bediening...
De RECUBOX® HRV 03/100 is de kleinste RECUBOX® voor debieten tot 140 m³/h . Met een hoogte van slechts 160 mm is hij ideaal voor lage plafonds en kleine ruimtes. Hij biedt een rendement tot 95% , wordt op maat gemaakt in Tsjechië, heeft variabele aansluitingen en 12 jaar garantie op de dichtheid van de behuizing .
