Nous proposons un large choix d’échangeurs de chaleur enthalpiques pour la plupart des unités de ventilation avec récupération de chaleur.
Si vous ne trouvez pas le modèle adapté, contactez-nous – nous serons ravis de vous aider !
Le RECUBOX® HRV 03/100 est le plus petit modèle de la gamme RECUBOX® pour des débits jusqu'à 140 m³/h . Avec une hauteur de seulement 160 mm, il est idéal pour les plafonds bas et les espaces réduits. Il offre un rendement jusqu'à 95 % , est fabriqué sur mesure en République tchèque, dispose de cols de cygne réglables et bénéficie d'une garantie de 12 ans sur l'étanchéité du boîtier .
Le RECUBOX® HRV 03/100 est le plus petit RECUBOX® de notre gamme. Cet échangeur de chaleur à double enveloppe, compact, extrêmement durable et hygiéniquement propre, est conçu pour les systèmes modernes de récupération d'air modulaires.

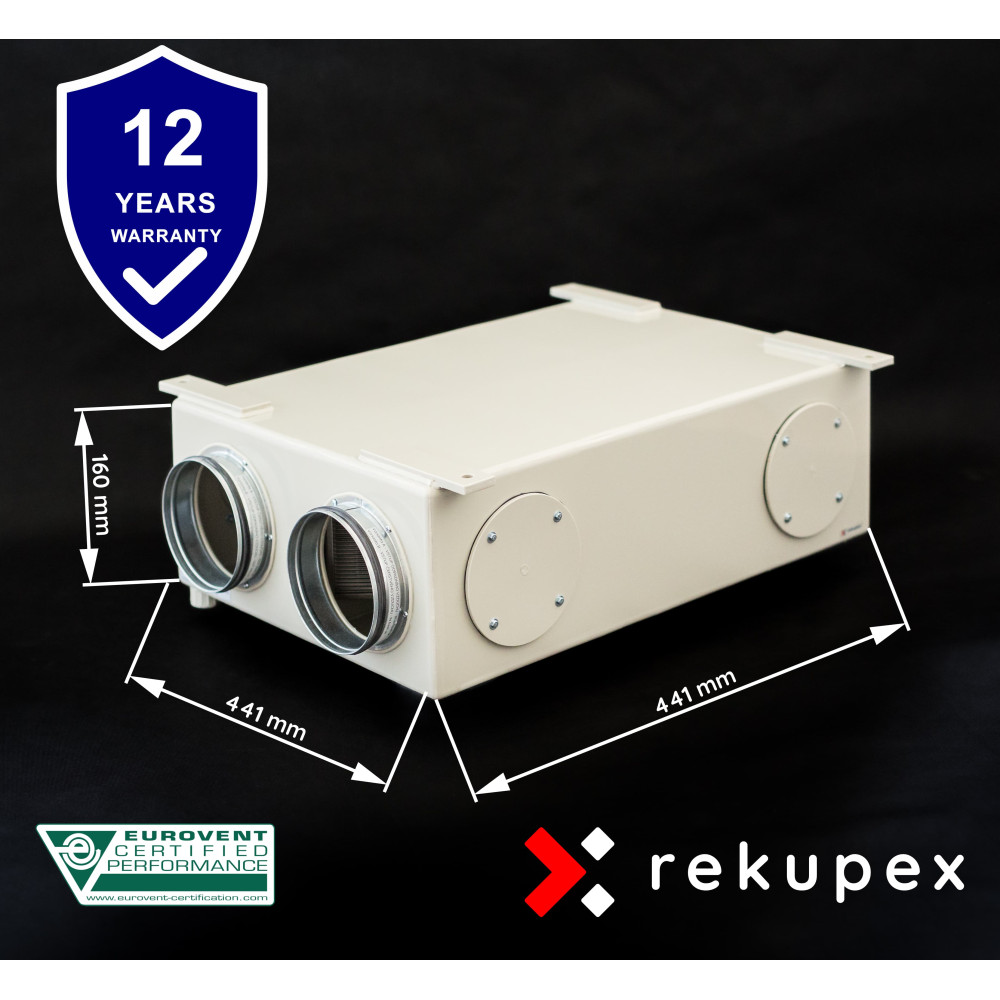

Grâce à ses dimensions extrêmement réduites de 441 × 441 × 160 mm, il constitue une solution idéale pour les plafonds bas, les petits appartements, les projets de mini-maisons, les toilettes, les installations sanitaires, les locaux techniques à espace limité et les systèmes CVC décentralisés.
Sa hauteur de seulement 160 mm permet une installation même là où les unités de récupération de chaleur classiques ne peuvent tout simplement pas être utilisées.
Paramètres principaux :
Fabrication sur mesure en République tchèque. RECUBOXY® est entièrement fabriqué en République tchèque selon les exigences précises de nos clients. Nous utilisons des matériaux en polypropylène de haute qualité de SIMONA AG et une technologie de soudage à chaud professionnelle sur des équipements Leister AG .
 |
 |
 |
Chaque RECUBOX® est conçu comme un produit technique soigneusement élaboré, mettant l'accent sur la précision, l'étanchéité, la longue durée de vie et la capacité d'adaptation à une installation spécifique.
 |
Hygiène maximale L'échangeur et l'ensemble de l'unité se nettoient facilement par rinçage à l'eau claire. Les échangeurs utilisés sont certifiés conformes aux normes d'hygiène ILH Berlin . |
 |
|
 |
Sans vis, rivets ni colle RECUBOX® est fabriqué à partir d'un seul type de matériau grâce à la technologie de soudage à chaud. Il en résulte des joints solides, étanches et durables. |
 |
Gamme de tailles extrêmement large Nous pouvons concevoir un RECUBOX® adapté même aux espaces techniques très restreints, tout en maintenant le débit d'air volumétrique requis. |
 |
Compatibilité avec différents types d'échangeurs RECUBOXY® peut être équipé d'échangeurs de RECUTECH, ZERN ENGINEERING, CORE, HOLTOP et d'autres types compatibles. |
 |
Large éventail de spectacles Nous produisons RECUBOXY® dans une gamme allant d'environ 50 m³/h à plusieurs milliers de m³/h . |
 |
variabilité maximale L'emplacement des buses d'entrée et de sortie peut être adapté à l'installation spécifique. Grâce à la fabrication sur mesure, nous pouvons également répondre à des exigences atypiques. |
 |
Versions gauche et droite Toutes les variantes sont disponibles en versions gauche et droite. L'évacuation des condensats s'effectue par un raccord de 1/2" à deux positions. |
 |
Installation facile L'unité est prête à être assemblée à l'aide de tiges filetées et s'installe facilement dans un local technique, un faux plafond ou une partie technique séparée du bâtiment. |
RECUBOX® HRV 03/100 peut être équipé de deux types d'échangeurs à contre-courant à haut rendement.
Les deux variantes offrent une efficacité de récupération élevée.un rendement pouvant atteindre 95 % tout en maintenant de faibles pertes de pression et un fonctionnement très silencieux.
L'échangeur est sélectionné lors du processus de commande.
Diagramme de perte de charge PD-AV |
RECUTECH RSF+16-100-HF-32 Échangeur de chaleur à contre-courant moderne de fabrication tchèque, fabriqué par RECUTECH, avec ailettes HPS et pertes de pression très faibles.
La solution idéale pour une récupération d'air confortable et très silencieuse. |
Diagramme de perte de charge PD-AV |
ZERN ENGINEERING HU-HD EX6 366/100 Échangeur de chaleur à contre-courant de haute qualité de ZERN ENGINEERING , doté d'une construction robuste et d'une technologie éprouvée.
Une solution éprouvée pour une récupération de chaleur économique et fiable. |
Grâce à leur construction robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOXY® font partie de plusieurs projets de la CTU , notamment du système unique SAWER , que l'UCEEB développe pourextraire l'eau potable de l'air.
Nous offrons une garantie supérieure de 12 ans sur l'étanchéité du boîtier de l'unité RECUBOX®.
Le boîtier est fabriqué en polypropylène de haute qualité et assemblé à l'aide de la technologie de soudage à gaz chaud , ce qui crée des joints homogènes, solides et stables à long terme sans risque de dégradation .
Contrairement aux structures utilisant des joints collés, des rubans d'étanchéité ou des combinaisons de matériaux différents, RECUBOX® conserve son étanchéité et sa résistance mécanique même après de nombreuses années de fonctionnement .
 |
Possibilité d'installer des portes d'inspection L'échangeur est une partie fixe de la structure RECUBOX®, mais son nettoyage et son rinçage à l'eau peuvent être effectués très facilement par la porte d'inspection (ouvertures). Cela rend la maintenance du système extrêmement facile, même après de nombreuses années de fonctionnement. |
 |
RECUBOX® peut être commandé avec plusieurs options d'isolation :
Dans la version à double paroi, l'isolant est hermétiquement scellé entre deux coques . Outre l'isolant lui-même, cela crée une coque supplémentaire robuste en polypropylène de 5 mm , ce qui renforce encore la solidité, la durabilité et la qualité globale de la conception. Il en résulte une construction extrêmement durable et stable à long terme, adaptée même à un fonctionnement exigeant. |
Découvrez la philosophie et la conception du système RECUBOX®.
La vidéo présente les principes de base de la construction, de la modularité, de l'hygiène et de l'accès aux services.
vide" rel="noreferrer noopener">

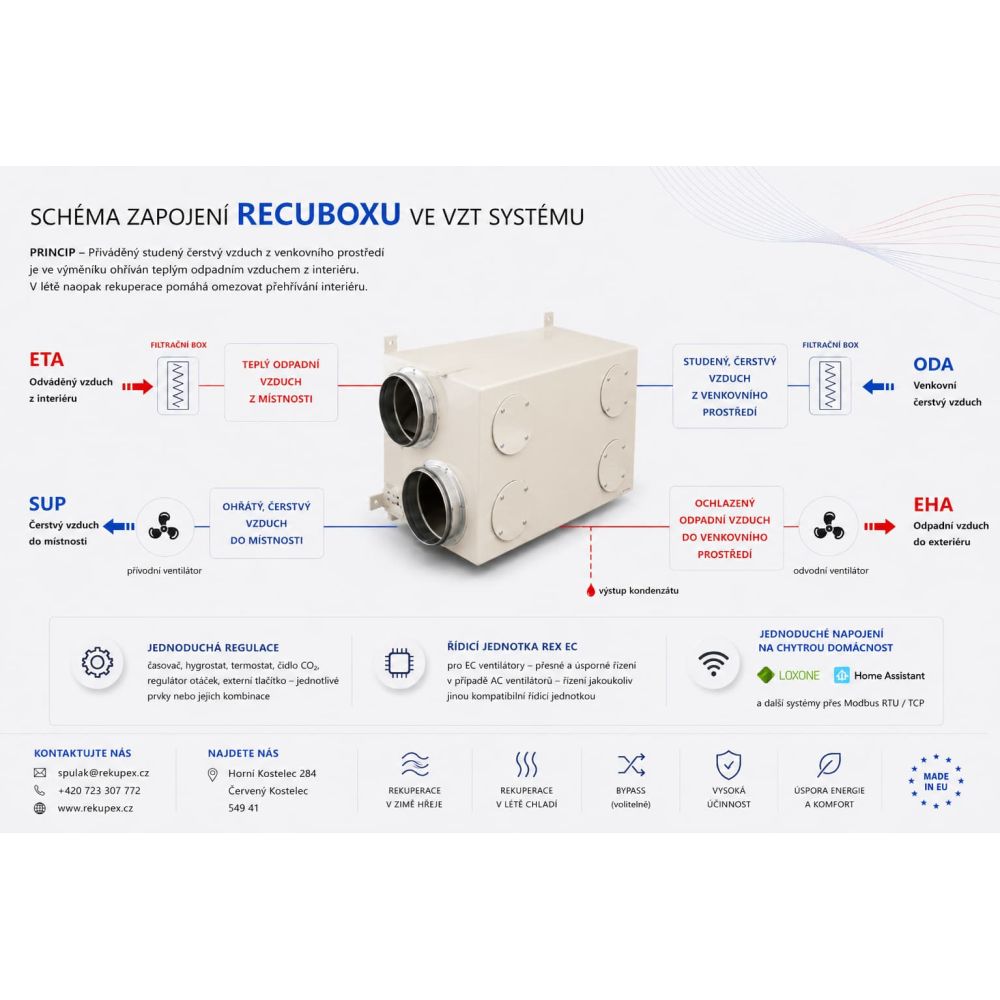

Exemple de raccordement d'un RECUBOX® dans une maison familiale.
Cliquez sur le schéma pour l'agrandir.
Exemple de connexion avec des ventilateurs EC et le système de contrôle EC RekupeX REX.
Cliquez sur le schéma pour l'agrandir.
Le choix de la variante s'effectue lors du processus de commande.
Les dimensions sont données sans isolation. Pour les versions isolées de 30 mm ou 50 mm, il faut prévoir un surcoût de 70 mm et 110 mm (double paroi).
Si une isolation interne en caoutchouc est choisie, les dimensions du RECUBOX® resteront inchangées.
S'il s'avère nécessaire d'ajuster les dimensions, par exemple en raison de prises de connexion plus grandes ou d'exigences d'installation spécifiques, nous vous en informerons après votre commande.
B02 |
A01 Échangeur de chaleur sur un large plateau, 4 sorties latérales Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × hauteur × profondeur |
 |
B01 Échangeur de chaleur sur plateau étroit, 4 sorties latérales Dimensions : 441 (A) × 441 (B) × 160 (C) mm – hauteur × largeur × profondeur |
 |
A02 Échangeur de chaleur sur un large plateau, 2 orifices vers le haut, 2 orifices sur les côtés Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × hauteur × profondeur |
 |
C01 Échangeur de chaleur sur la face avant, 4 orifices vers le haut Dimensions : 441 (A) × 260 (B) × 441 (C) mm – largeur × profondeur × hauteur |
 |
CO2 Échangeur de chaleur sur la face avant, 4 sorties latérales à la même hauteur Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × profondeur × hauteur |
 |
CO3 Échangeur de chaleur sur la face avant, 4 orifices latéraux disposés en croix Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × profondeur × hauteur |
 |
N'hésitez pas à nous contacter pour nous faire part de votre demande spécifique. Nous fabriquons les RECUBOXY® sur commande et, dans de nombreux cas, nous pouvons ajuster l'orientation ou l'emplacement des buses pour les adapter à l'installation spécifique. |
RECUBOX® HRV 03/100 est conçu pour être utilisé avec des ventilateurs de conduit externes.
Pour des performances optimales, nous recommandons des ventilateurs présentant des paramètres similaires à ceux-ci :
 |
Possibilité de commander des ventilateurs AFL EC CONSTANT FLOWfaux> Le RECUBOX® HRV RSX-P - 03/100 peut également être fourni avec une gaine de tuyauterie pour l'installation de ventilateurs à débit constant AFL EC . Ventilateurs AFL EC CONSTANT FLOW pour RECUBOX® Un avantage considérable de la technologie CONSTANT FLOW réside dans la capacité des ventilateurs à réagir automatiquement aux variations de perte de pression dans le système et à ajuster leur vitesse afin de maintenir un flux d'air stable sur le long terme. Ces ventilateurs sont également parfaitement adaptés aux maisons intelligentes : grâce à leur contrôle 0-10 V , ils peuvent être facilement connectés à des systèmes tels que Loxone, Home Assistant et autres systèmes intelligents. |
La régulation et le contrôle du RECUBOX® peuvent être résolus de nombreuses manières en fonction du type de ventilateurs utilisés et des exigences de l'installation spécifique.
Le principal avantage d'un système modulaire est qu'il n'est pas lié à une commande unique. Celle-ci peut être conçue pour des applications simples, ou intégrée à un système domotique ou de ventilation avancé.
| Ventilateurs AC |
Commande simple et économique pour les applications légères. Par exemple, une commande utilisant une minuterie de type 0/1 (marche/arrêt) peut être utilisée pour les ventilateurs à courant alternatif. Le fonctionnement des ventilateurs peut également être régulé à l'aide de contrôleurs triac . |
| Fans de l'EC |
Solution moderne, économique et très facilement adaptable. Si vous utilisez des ventilateurs EC, leurs performances peuvent être contrôlées en continu à l'aide d'un signal CC de 0 à 10 V. Pour contrôler les ventilateurs EC, vous pouvez utiliser, par exemple, notre contrôleur EC RekupeX REX : REX EC – contrôleur pour systèmes de récupération de chaleur avec ventilateurs EC Vous pouvez également utiliser un autre contrôleur EC ou une connexion directe à une maison intelligente, comme Loxone ou Home Assistant . |
Grâce au concept modulaire RECUBOX®, vous pouvez choisir précisément le niveau de contrôle dont votre projet a besoin – du simple marche/arrêt au contrôle domotique entièrement intégré.
