RECUBOX® HRV 03/100 è la RECUBOX® più piccola per portate fino a 140 m³/h . Con un'altezza di soli 160 mm, è ideale per soffitti bassi e spazi ristretti. Offre un'efficienza fino al 95% , è realizzata su misura nella Repubblica Ceca, dispone di colli di diverse dimensioni e di una garanzia di 12 anni sulla tenuta dell'involucro .
RECUBOX® HRV 03/100 è il RECUBOX® più piccolo della nostra gamma. Uno scambiatore di calore a recupero di calore compatto, estremamente resistente e igienicamente pulito, progettato per i moderni sistemi modulari di recupero dell'aria.

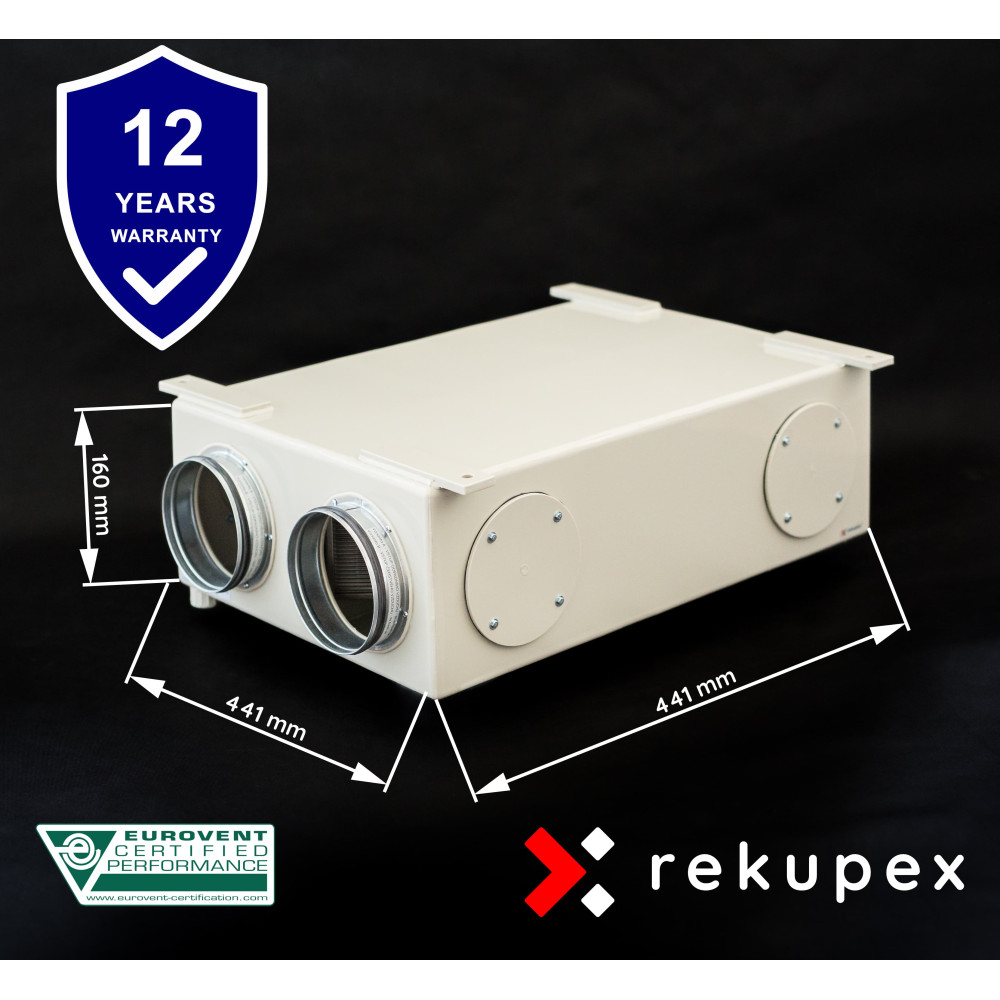

Grazie alle sue dimensioni estremamente ridotte di 441 × 441 × 160 mm, rappresenta la soluzione ideale per soffitti bassi, piccoli appartamenti, progetti di tiny house, bagni, servizi igienici, locali tecnici con spazio limitato e sistemi HVAC decentralizzati.
L'altezza di soli 160 mm consente l'installazione anche laddove le classiche unità di recupero del calore non possono essere utilizzate.
Parametri principali:
Produzione su misura nella Repubblica Ceca. RECUBOXY® è interamente prodotto nella Repubblica Ceca secondo le precise esigenze dei clienti. Utilizziamo materiali in polipropilene di alta qualità forniti da SIMONA AG e una tecnologia di saldatura a gas caldo professionale con attrezzature Leister AG .
 |
 |
 |
Ogni RECUBOX® è un prodotto tecnico realizzato con cura, ponendo l'accento su precisione, tenuta stagna, lunga durata e capacità di adattamento a specifiche installazioni.
 |
Massima igiene Lo scambiatore e l'intera unità possono essere facilmente puliti risciacquandoli con acqua pulita. Gli scambiatori utilizzati sono dotati di certificazione igienica ILH Berlin . |
 |
|
 |
Senza viti, rivetti o colla RECUBOX® è realizzato con un unico tipo di materiale utilizzando la tecnologia di saldatura a gas caldo. Il risultato sono giunzioni resistenti, solide e di lunga durata. |
 |
Gamma di taglie estremamente ampia Siamo in grado di progettare un RECUBOX® adatto anche a spazi tecnici molto ristretti, mantenendo il flusso d'aria volumetrico richiesto. |
 |
Compatibilità con vari tipi di scambiatori RECUBOXY® può essere equipaggiato con scambiatori di calore di RECUTECH, ZERN ENGINEERING, CORE, HOLTOP e altri tipi compatibili. |
 |
Ampia gamma di spettacoli Produciamo RECUBOXY® in quantità che vanno da circa 50 m³/h a diverse migliaia di m³/h . |
 |
Massima variabilità La posizione degli ugelli di ingresso e di uscita può essere adattata alla specifica installazione. Grazie alla produzione su misura, siamo in grado di soddisfare anche esigenze atipiche. |
 |
Versioni sinistra e destra Tutte le varianti sono disponibili nelle versioni destra e sinistra. Il drenaggio della condensa è assicurato da un raccordo da 1/2" in due posizioni. |
 |
Installazione semplice L'unità è pronta per l'assemblaggio tramite barre filettate e si installa facilmente in un locale tecnico, in un controsoffitto o in un'area tecnologica separata dell'edificio. |
Il RECUBOX® HRV 03/100 può essere equipaggiato con due tipi di scambiatori di calore a controcorrente ad alta efficienza.
Entrambe le varianti offrono un'elevata efficienza di recupero.Efficienza fino al 95% , mantenendo basse perdite di pressione e un funzionamento molto silenzioso.
Lo scambiatore di calore viene selezionato durante la procedura d'ordine.
Diagramma di perdita di pressione PD-AV |
RECUTECH RSF+16-100-HF-32 Scambiatore di calore a controcorrente moderno di produzione ceca, realizzato da RECUTECH , con alette HPS e perdite di carico molto basse.
La soluzione ideale per un recupero dell'aria confortevole e molto silenzioso. |
Diagramma di perdita di pressione PD-AV |
ZERN ENGINEERING HU-HD EX6 366/100 Scambiatore di calore a controcorrente di alta qualità di ZERN ENGINEERING , caratterizzato da una struttura robusta e una tecnologia collaudata.
Una soluzione collaudata per il recupero di calore economico e affidabile. |
Grazie alla loro robusta costruzione, all'alta qualità e alla sicurezza igienica, i nostri RECUBOXY® fanno parte di numerosi progetti CTU , tra cui l'esclusivo sistema SAWER , che UCEEB sta sviluppando perestrarre acqua potabile dall'aria.
Offriamo una garanzia superiore di 12 anni sulla tenuta stagna dell'involucro dell'unità RECUBOX®.
L'involucro è realizzato in polipropilene di alta qualità e assemblato mediante saldatura a gas caldo , che crea giunzioni omogenee, resistenti e stabili nel tempo, senza rischio di degrado .
A differenza delle strutture che utilizzano giunzioni incollate, nastri sigillanti o combinazioni di materiali diversi, RECUBOX® mantiene la sua tenuta all'aria e la sua resistenza meccanica anche dopo molti anni di funzionamento .
 |
Possibilità di installare sportelli di ispezione Lo scambiatore è parte integrante della struttura RECUBOX®, ma la sua pulizia e il lavaggio con acqua possono essere effettuati molto facilmente attraverso lo sportello di ispezione (aperture). Ciò rende la manutenzione del sistema estremamente semplice, anche dopo molti anni di funzionamento. |
 |
RECUBOX® è disponibile in diverse opzioni di isolamento:
Nella versione a doppia parete, l'isolamento è sigillato ermeticamente tra due strati . Oltre all'isolamento stesso, si crea un ulteriore robusto guscio in polipropilene da 5 mm , che aumenta ulteriormente la resistenza, la durata e la qualità complessiva del prodotto. Il risultato è una costruzione estremamente durevole e stabile nel tempo, adatta anche ad applicazioni gravose. |
Scopri la filosofia e il design del sistema RECUBOX®.
Il video illustra i principi fondamentali di costruzione, modularità, igiene e accesso ai servizi.
blank" rel="noreferrer noopener">

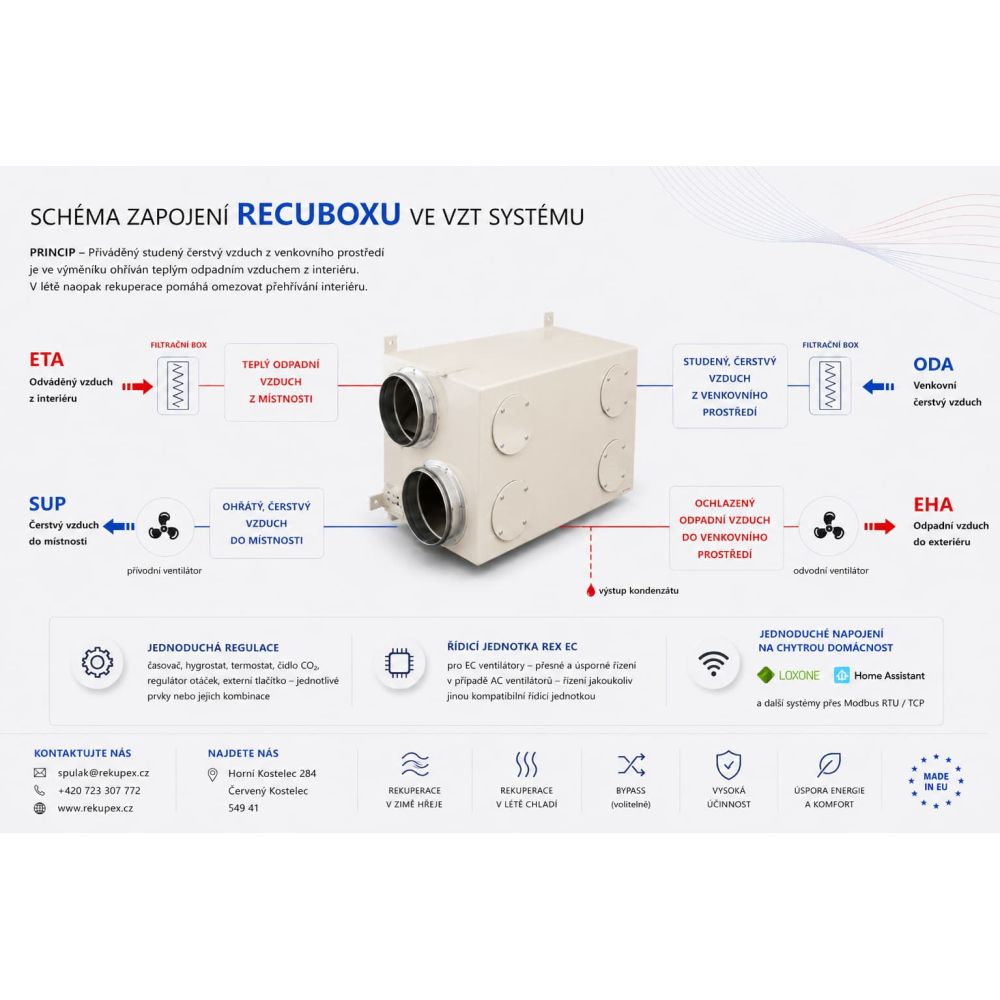

Esempio di collegamento di RECUBOX® in un'abitazione familiare.
Fare clic sul diagramma per ingrandirlo.
Esempio di collegamento con ventole EC e centralina di controllo RekupeX REX EC.
Fare clic sul diagramma per ingrandirlo.
La selezione delle varianti avviene durante il processo di ordinazione.
Le dimensioni sono indicate senza isolamento. Nel caso di versioni isolate da 30 mm o 50 mm, è necessario prevedere un aumento delle dimensioni di 70 mm e 110 mm (doppia parete).
Se si sceglie l'isolamento interno in gomma, le dimensioni del RECUBOX® non cambieranno.
Qualora fosse necessario modificare le dimensioni, ad esempio a causa di prese di collegamento più grandi o di particolari esigenze di installazione, ve lo comunicheremo dopo l'ordine.
B02 |
A01 Scambiatore di calore su un vassoio largo, 4 uscite laterali Dimensioni: 441 (A) × 441 (B) × 160 (C) mm – larghezza × altezza × profondità |
 |
B01 Scambiatore di calore su vassoio stretto, 4 uscite laterali Dimensioni: 441 (A) × 441 (B) × 160 (C) mm – altezza × larghezza × profondità |
 |
A02 Scambiatore di calore su un vassoio largo, 2 porte in alto, 2 porte laterali Dimensioni: 441 (A) × 441 (B) × 160 (C) mm – larghezza × altezza × profondità |
 |
C01 Scambiatore di calore sulla superficie frontale, 4 porte rivolte verso l'alto Dimensioni: 441 (A) × 260 (B) × 441 (C) mm – larghezza × profondità × altezza |
 |
CO2 Scambiatore di calore sulla superficie frontale, 4 uscite laterali alla stessa altezza Dimensioni: 441 (A) × 441 (B) × 160 (C) mm – larghezza × profondità × altezza |
 |
C03 Scambiatore di calore sulla superficie frontale, 4 porte sui lati disposte a croce. Dimensioni: 441 (A) × 441 (B) × 160 (C) mm – larghezza × profondità × altezza |
 |
Non esitate a contattarci per qualsiasi richiesta specifica. Produciamo RECUBOXY® su ordinazione e in molti casi possiamo adattare l'orientamento o la posizione degli ugelli per soddisfare le esigenze specifiche dell'installazione. |
RECUBOX® HRV 03/100 è progettato per l'utilizzo con ventilatori esterni per condotti.
Per prestazioni ottimali, consigliamo ventole con parametri simili a questi:
 |
Possibilità di ordinare ventilatori AFL EC CONSTANT FLOWsbagliato> Il RECUBOX® HRV RSX-P - 03/100 può essere fornito anche con un rivestimento per tubi per l'installazione di ventilatori AFL EC CONSTANT FLOW . Ventilatori AFL EC CONSTANT FLOW per RECUBOX® Un enorme vantaggio della tecnologia CONSTANT FLOW è la capacità delle ventole di reagire automaticamente alle variazioni di perdita di pressione nel sistema e di regolare la velocità per mantenere un flusso d'aria stabile nel lungo periodo. Le ventole sono inoltre molto adatte alle case intelligenti: grazie al controllo 0-10 V , possono essere facilmente collegate, ad esempio, a Loxone, Home Assistant e altri sistemi smart. |
La regolazione e il controllo di RECUBOX® possono essere risolti in molti modi a seconda del tipo di ventilatori utilizzati e dei requisiti specifici dell'impianto.
Il grande vantaggio di un sistema modulare è che non si è vincolati a un unico sistema di controllo. Il sistema di controllo può essere progettato in modo semplice per applicazioni poco complesse, oppure come parte di una casa intelligente o di un sistema di ventilazione avanzato.
| ventilatori AC |
Controllo semplice ed economico per applicazioni leggere. Ad esempio, per il controllo dei ventilatori a corrente alternata è possibile utilizzare un timer di tipo 0/1 (acceso/spento) . Il funzionamento delle ventole può essere regolato anche tramite controllori a triac . |
| fan EC |
Una soluzione moderna, economica e altamente personalizzabile. Se si utilizzano ventole EC, le loro prestazioni possono essere controllate in modo continuo tramite un segnale CC da 0 a 10 V. Per controllare le ventole EC, è possibile utilizzare, ad esempio, il nostro controller RekupeX REX EC : REX EC – regolatore per sistemi di recupero calore con ventilatori EC È inoltre possibile utilizzare un altro controller EC o una connessione diretta a un sistema di domotica, come Loxone o Home Assistant . |
Grazie al concetto modulare RECUBOX®, è possibile scegliere esattamente il livello di controllo necessario al proprio progetto , dal semplice accensione e spegnimento al controllo domotico completamente integrato.
Scheda tecnica
Leggi le recensioni verificate di chi ha acquistato da noi.
Ventilatore EC moderno ...... Portata 340 m3/h ..... Diametro di collegamento 100 mm ..... Controllo 0 - 10 V .....
Controllo ventilatori con motori EC .... 0 - 10 V
Diametro di collegamento 100 mm Massimo portata 250 m3/h.
da incasso o da incasso in scatola, 1,8 A, 400 W, 230 V CA, IP 40
regolamento per un sistema con ventilatori EC, protezione antigelo o controllo BY-PASS programmazione dell'intensità della ventilazione, monitoraggio della sostituzione del filtro,...
