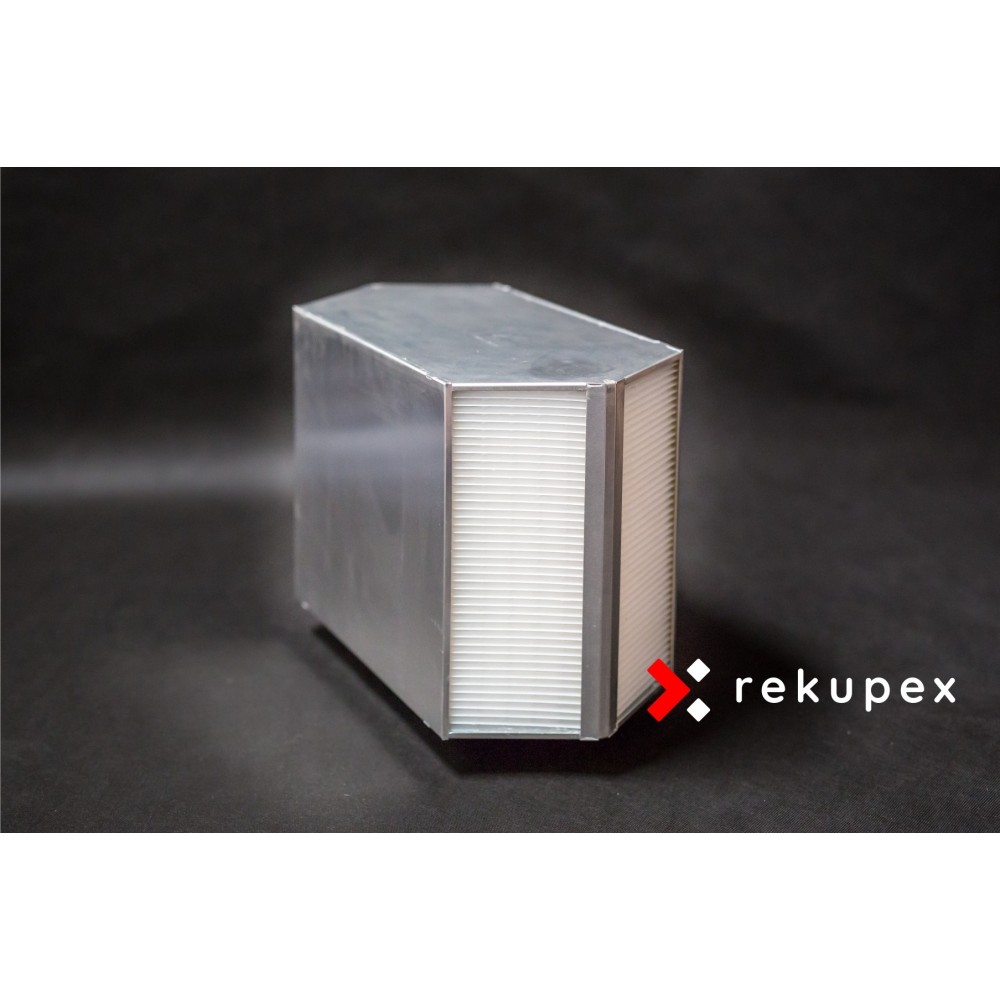

Rekuperačný výmenník tepla RSX-P 06/300 (protiprúdový teplovzdušný rekuperátor na rekuperáciu vzduchu)
Prietok 230m3/hod - Účinnosť 94,6%.
Prietok 80m3/hod - Účinnosť 95,8%.

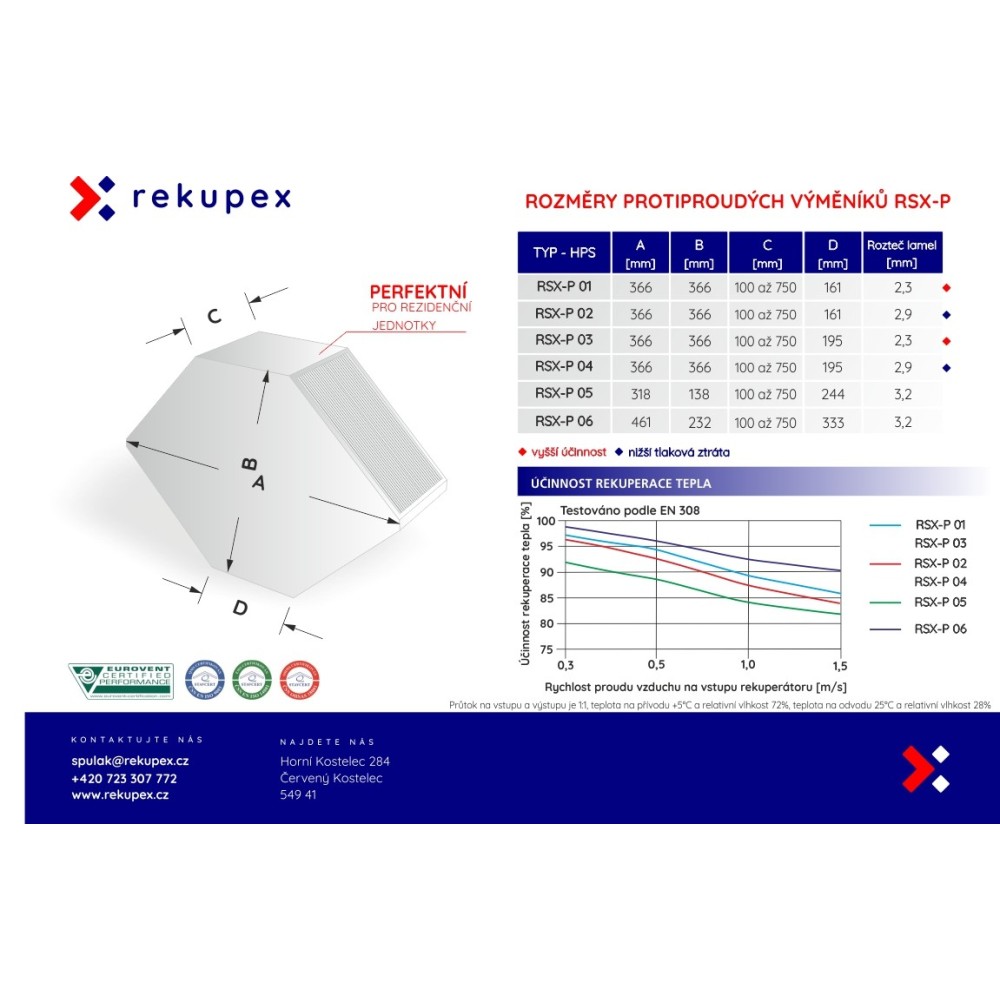

Rozmery: 461 x 232 x 300 mm.
Hmotnosť: 4,00kg.
Materiál: plast (HPS - high impact polystyrén)
RX, RX-P a RSX-P , to sú moderné protiprúdové výmenníky s lamelami z odolného hliníka a plastu. Protiprúdový výmenník je nástupcom menej
účinného krížového výmenníka. Protiprúdový výmenník nepredáva vlhkosť a ani zápach.
Práve vďaka týmto vlastnostiam spoločne s testovanou tesnosťou pri každom vyrobenom kuse nachádza svoje využitie ako v rekuperačných jednotkách pasívnych domov, tak v priemyselných aplikáciách.
- Účinnosti až cez 95%
- Nižšie tlakové straty v porovnaní s rovnakými produktmi na trhu
- Každý výmenník testované na 100% tesnosť
- Nová geometria lamiel
- Ideálne pre rezidenčné jednotky
- HPS ultrazvukom zvárané lamely
- Jednoduchá manipulácia, vďaka manipulačným páskam
- Parametre zaisťujúce vysokú hodnotu SEC výpočtu
- Ideálne pre rezidenčné jednotky
- Certifikácia Eurovent, QMS, OHMS, EMS
Parametre výmenníka pri: pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -5°C a relatívna vlhkosť 25%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 80%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
- Prietok 80m3/hod - Účinnosť 95,8% - Čelná rýchlosť 0,5 m/s - Tlaková strata - prívod - 26,2 Pa, odvod - 56,4 Pa
- Prietok 230m3/hod - Účinnosť 94,6% - Čelná rýchlosť 1,5 m/s - Tlaková strata - prívod - 163,3 Pa, odvod - 160,9 Pa
Na vyžiadanie Vám na e-mail zašleme kompletné parametre výmenníka a výsledné hodnoty formou parametrových listov v .pdf a to pri Vami požadovaných podmienkach (vlhkosť, teploty, objemový prietok vzduchu).
Graf závislosti tlakovej straty - PD [Pa] na objemovom prietoku AV [m3/h] - výmenník RSX-P 06/300
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1°C a relatívna vlhkosť 78%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent

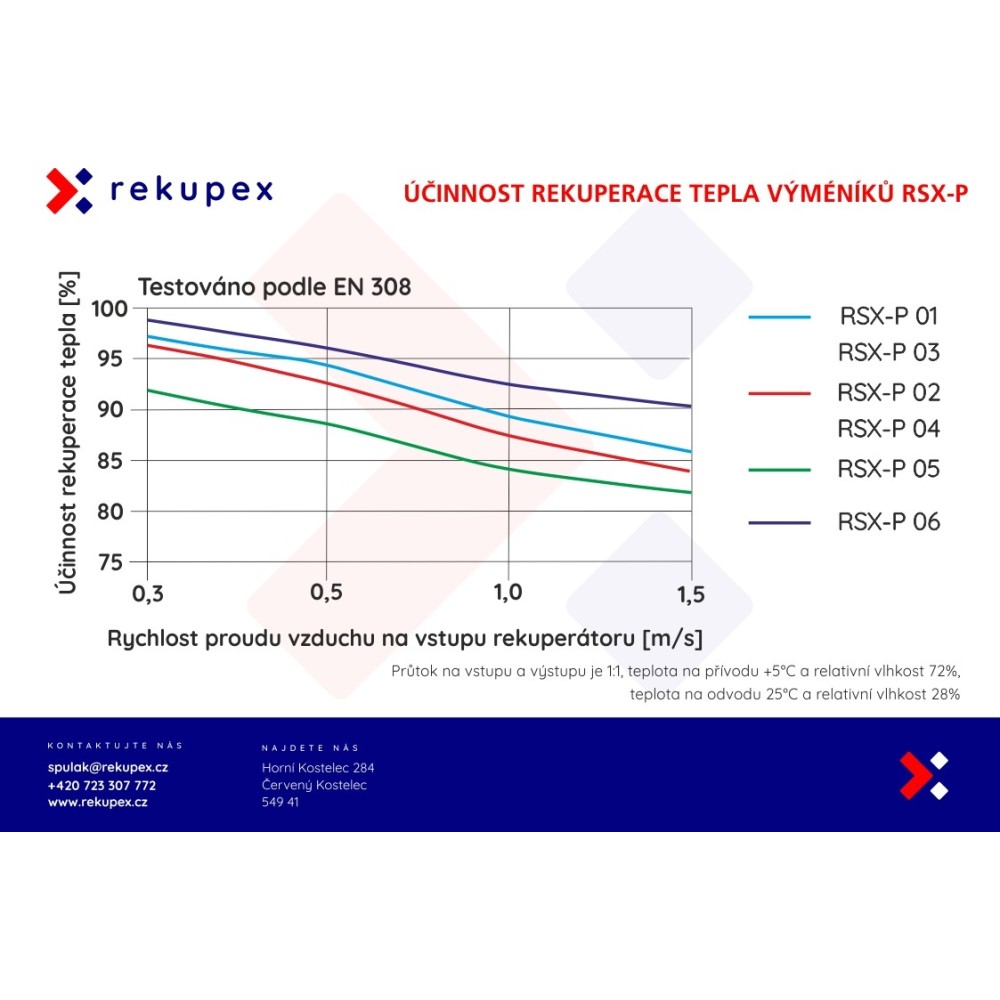

Graf závislosti účinnosti EFF [%] na objemovom prietoku AV [m3/h] - výmenník RSX-P 06/300
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1°C a relatívna vlhkosť 78%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
Rekuperačný výmenník je možné do jednotky (skrine, boxu) inštalovať v akejkoľvek polohe.
 | Inštalácia na úzkej vani ce. Odporúčaný sklon 3° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 | Inštalácia na ploche čela Odporúčaný sklon 5° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 | Inštalácia na úzkej vaničke Poloha je možná iba pokiaľ celá hmotnosť výmenníka neleží na úzkej vaničke. |
Vďaka precíznemu spracovaniu rozmerov výmenníkov, je možné ich vzájomná kombinácia pre zvýšenie účinnosti a max. prietoku vzduchu.
Lamely celý výrobný rad výmenníkov RX sú vybavené technológiou dvojitého lemu, čím dosahujú najlepšiu tesnosť na trhu.
Aby sme mohli na vaše objednávky reagovať čo najrýchlejšie, držíme najžiadanejšie výmenníky skladom vo väčšom množstve.
Pokiaľ si nevyberiete z našej ponuky na e-shope, nie je problém, aby sme Vám nacenili akýkoľvek výmenník podľa tabuľky nižšie.
Tabuľka dát
- Dĺžka záruky
- 36 mesiacov
- Certifikácia EUROVENT:
- ÁNO
- Materiál lamiel:
- Plast (HPS - high impact polystyrén)
- Materiál opláštenia:
- Hliník
- Najvyššia účinnosť pri výkone [m3/hod]:
- 0 - 230
- Rozmery dx š xv [mm]:
- 461 x 232 x 300
- Rozstup lamiel [mm]:
- 3,2
- Hmotnosť [kg]:
- 4,00
- Prevádzková teplota [°C]
- -20 až +60
Ne, odvod kondenzátu nikdy nezaslepujte.
I když u entalpických výměníků vzniká díky přenosu vlhkosti jen minimum kondenzátu, při silných mrazech a určité vlhkosti může kondenzát vzniknout. Zaslepení odvodu by mohlo vést k nenávratnému poškození jednotky.
