Rekuperacijski izmjenjivač topline RSX-P 06/300 (protustrujni rekuperator vrućeg zraka za povrat zraka)
Protok 230m3/sat - Učinkovitost 94,6% ....
Protok 80m3/sat - Učinkovitost 95,8% ....
Dimenzije: 461 x 232 x 300 mm ....
Težina: 4,00 kg ....
Materijal: plastika (HPS - polistiren visokog udara)
RX, RX-P i RSX-P su moderni protustrujni izmjenjivači s rebrima izrađenim od izdržljivog aluminija i plastike. Protustrujni izmjenjivač je nasljednik manjeg
učinkovit križni izmjenjivač. Protustrujni izmjenjivač ne prenosi vlagu ni mirise. Njegova učinkovitost prelazi 95%.
Zahvaljujući tim svojstvima, zajedno s provjerenom nepropusnošću svakog proizvedenog komada, pronalazi svoju primjenu i u jedinicama za povrat topline pasivnih kuća i u industrijskim primjenama.
- Učinkovitost do preko 95%
- Manji gubici tlaka u usporedbi sa sličnim proizvodima na tržištu
- Svaki izmjenjivač testiran na 100% nepropusnost
- Nova geometrija letvica
- Idealno za stambene jedinice
- HPS ultrazvučno zavarene letvice
- Jednostavno rukovanje zahvaljujući remenima za rukovanje
- Parametri koji osiguravaju visoku vrijednost izračuna SEC-a
- Idealno za stambene jedinice
- Eurovent, QMS, OHMS, EMS certifikacija
Parametri izmjenjivača na: omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka -5°C i relativna vlažnost 25%, unutarnja temperatura zraka 25°C i relativna vlažnost 80%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent
- Protok 80m3/sat - Učinkovitost 95,8% - Frontalna brzina 0,5 m/s - Pad tlaka - ulaz - 26,2 Pa, izlaz - 56,4 Pa
- Protok 230 m3/sat - Učinkovitost 94,6% - Frontalna brzina 1,5 m/s - Pad tlaka - ulaz - 163,3 Pa, izlaz - 160,9 Pa
Na zahtjev, poslat ćemo vam potpune parametre izmjenjivača i rezultirajuće vrijednosti putem e-pošte u obliku parametarskih listova u .pdf formatu, pod vašim željenim uvjetima (vlažnost, temperatura, protok zraka).
Grafikon gubitka tlaka - PD [Pa] u odnosu na volumni protok AV [m3/h] - izmjenjivač topline RSX-P 06/300
Parametri za prosječno zimsko razdoblje u Češkoj Republici
omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent
Grafikon ovisnosti učinkovitosti EFF [%] o volumnom protoku AV [m3/h] - izmjenjivač RSX-P 06/300
Parametri za prosječno zimsko razdoblje u Češkoj Republici
omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent
Izmjenjivač topline može se ugraditi u bilo koji položaj u jedinici (ormar, kutija).
 |
Instalacija na usku ladicu.u> Preporučeni nagib od 3° prema izlazu otpadne topline za dobru drenažu kondenzata. |
 |
Instalacija na prednjoj površini Preporučeni nagib od 5° prema izlazu otpadne topline za dobru odvodnju kondenzata. |
 |
Instalacija na usku ladicu Ovaj položaj je moguć samo ako cijela težina izmjenjivača ne leži na uskom pladnju. |
Zahvaljujući preciznoj obradi dimenzija izmjenjivača, njihovom međusobnom kombinacijom moguće je povećati učinkovitost i maks. protok zraka.
Rebra cijelog asortimana izmjenjivača topline RX opremljena su tehnologijom dvostruke prirubnice, postižući najbolju nepropusnost na tržištu.
Kako bismo što brže odgovorili na vaše narudžbe, najpopularnije izmjenjivače držimo na zalihi u većim količinama.
Ako ne odaberete iz naše ponude u e-trgovini, nema problema da vam odredimo cijenu bilo koje mjenjačnice prema donjoj tablici.
Podaci
- Trajanje jamstva
- 36 mjeseci
- EUROVENT certifikat:
- DA
- Materijal letvica:
- Plastika (HPS - polistiren visokog udara)
- Materijal za oblaganje:
- Aluminij
- Najviša učinkovitost na izlazu [m3/sat]:
- 0 - 230

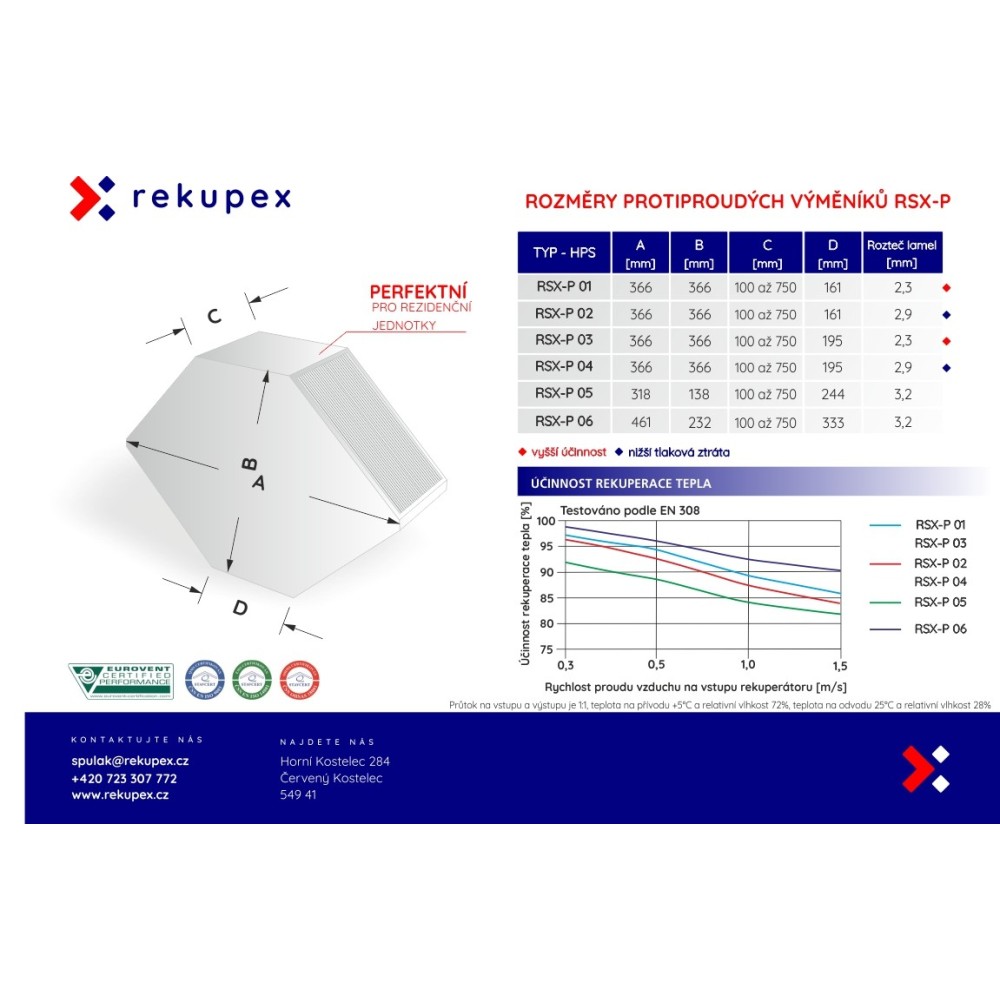

- Dimenzije dxšxv [mm]:
- 461 x 232 x 300
- Razmak lopatica [mm]:
- 3.2
- Težina [kg]:
- 4,00
- Radna temperatura [°C]
- -20 do +60
Protok 230m3/sat - Učinkovitost 94,6% ....
Protok 80m3/sat - Učinkovitost 95,8% ....
Dimenzije: 461 x 232 x 300 mm ....
Težina: 4,00 kg ....
Materijal: plastika (HPS - polistiren visokog udara)
