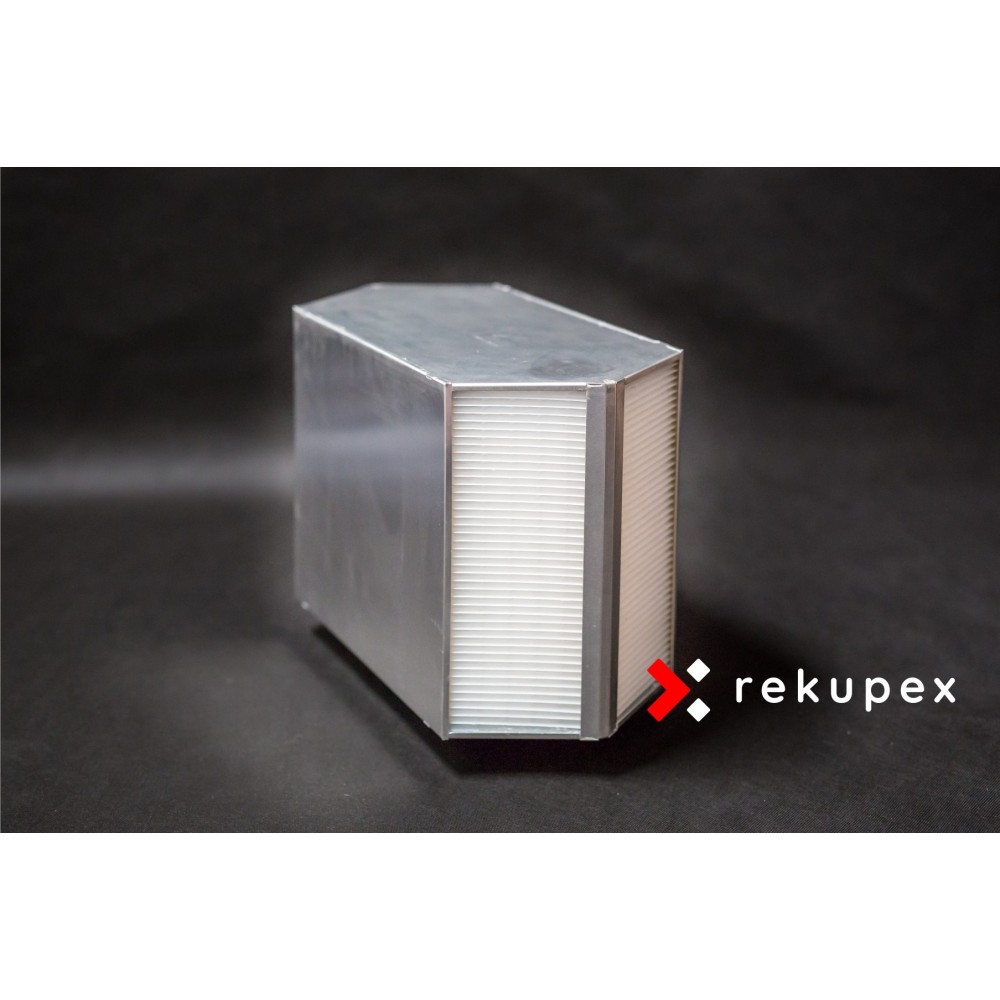

Recuperatiewarmtewisselaar RSX-P 06/300 (tegenstroom-warmeluchtrecuperator voor luchtrecuperatie)
Stroomsnelheid 230m3/uur - Rendement 94,6% ....
Stroomsnelheid 80m3/uur - Rendement 95,8% ....
Afmetingen: 461 x 232 x 300 mm ....
Gewicht: 4,00kg ....
Materiaal: kunststof (HPS - high impact polystyreen)
RX, RX-P en RSX-P zijn moderne tegenstroomwarmtewisselaars met vinnen van duurzaam aluminium en kunststof. De tegenstroomwisselaar is de opvolger van de minder
efficiënte kruiswisselaar. De tegenstroomwisselaar transporteert geen vocht of geuren. Het rendement bedraagt meer dan 95%.
Dankzij deze eigenschappen, in combinatie met de geteste dichtheid van elk geproduceerd onderdeel, vindt het zijn toepassing in zowel warmteterugwinningsunits van passiefhuizen als in industriële toepassingen.
- Rendement tot ruim 95%
- Lagere drukverliezen vergeleken met vergelijkbare producten op de markt
- Elke warmtewisselaar is getest op 100% dichtheid
- Nieuwe lamellengeometrie
- Ideaal voor wooneenheden
- HPS ultrasoon gelaste lamellen
- Gemakkelijk te hanteren dankzij de handgrepen
- Parameters die een hoge SEC-berekeningswaarde garanderen
- Ideaal voor wooneenheden
- Eurovent-, QMS-, OHMS- en EMS-certificering
Wisselaarparameters bij: binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -5°C en relatieve vochtigheid 25%, binnenluchttemperatuur 25°C en relatieve vochtigheid 80%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
- Stroomsnelheid 80m3/uur - Rendement 95,8% - Frontale snelheid 0,5 m/s - Drukverlies - inlaat - 26,2 Pa, uitlaat - 56,4 Pa
- Stroomsnelheid 230m3/uur - Rendement 94,6% - Frontale snelheid 1,5 m/s - Drukverlies - inlaat - 163,3 Pa, uitlaat - 160,9 Pa
Op verzoek sturen wij u de volledige parameters van de warmtewisselaar en de daaruit voortvloeiende waarden per e-mail in de vorm van parameterbladen in .pdf-formaat, onder de door u gewenste omstandigheden (vochtigheid, temperatuur, luchtvolumestroom).
Grafiek van drukverlies - PD [Pa] versus volumestroom AV [m3/h] - RSX-P 06/300 warmtewisselaar
Parameters voor de gemiddelde winterperiode in Tsjechië
binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 1°C en relatieve vochtigheid 78%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

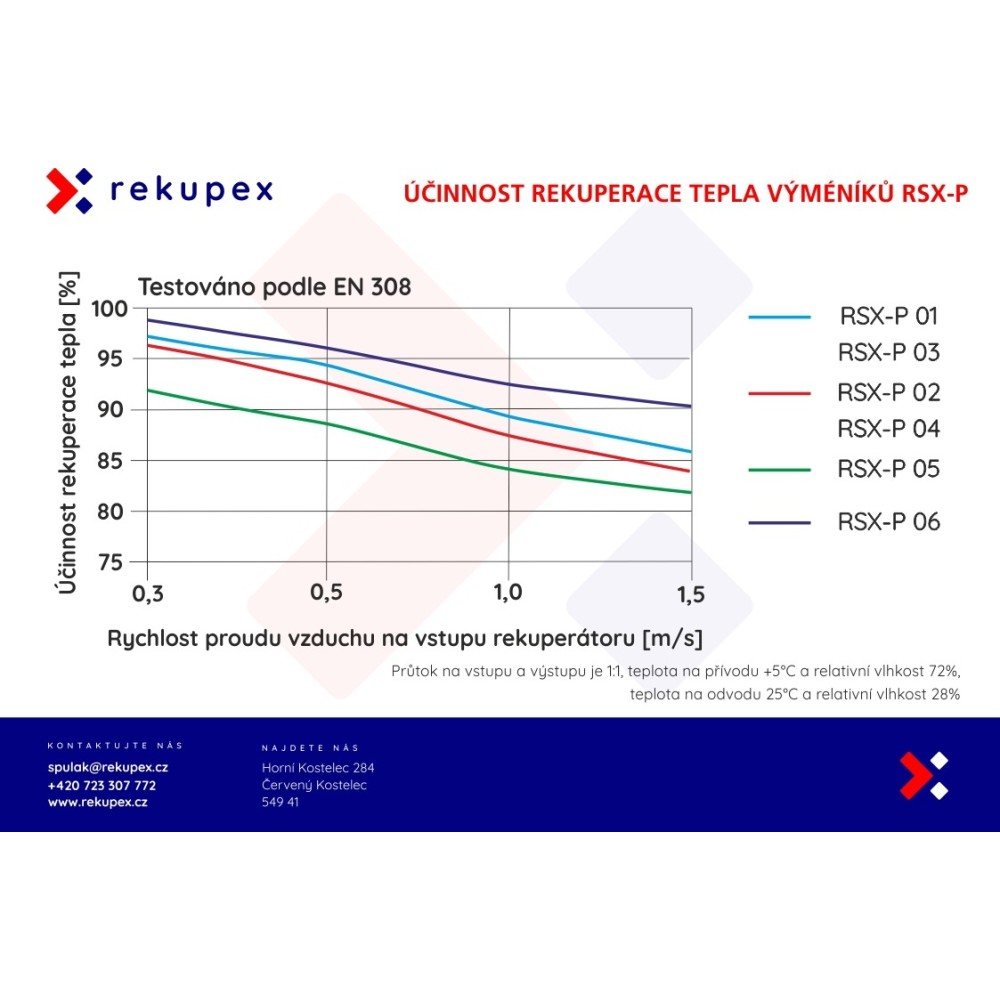

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - warmtewisselaar RSX-P 06/300
Parameters voor de gemiddelde winterperiode in Tsjechië
binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 1°C en relatieve vochtigheid 78%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
De warmtewisselaar kan op elke gewenste positie in het toestel worden gemonteerd (kast, omkasting).
 |
Installatie op een smalle schaal.in> Aanbevolen helling van 3° naar de uitlaat van afvalwarmte voor een goede afvoer van condensaat. |
 |
Installatie op het voorvlak Aanbevolen helling van 5° naar de uitlaat van afvalwarmte voor een goede afvoer van condensaat. |
 |
Installatie op een smalle bak Deze positie is alleen mogelijk als het volledige gewicht van de wisselaar niet op een smalle plaat rust. |
Door de nauwkeurige bewerking van de afmetingen van de wisselaars is het mogelijk om deze onderling te combineren en zo de efficiëntie en het maximum te verhogen. luchtstroom.
De vinnen van het gehele RX-warmtewisselaargamma zijn voorzien van dubbelflenstechnologie en bieden daarmee de beste dichtheid op de markt.
Om zo snel mogelijk op uw bestelling te kunnen reageren, hebben wij de meest gangbare wisselaars in grote hoeveelheden op voorraad.
Als u niet uit ons aanbod in de e-shop kiest, kunnen wij u zonder probleem een prijs voor een wisselstuk aanbieden volgens de onderstaande tabel.
Datasheet
- Garantieduur
- 36 maanden
- EUROVENT-certificering:
- JA
- Lattenmateriaal:
- Kunststof (HPS - high impact polystyreen)
- Omhulselmateriaal:
- Aluminium
- Hoogste efficiëntie bij output [m3/uur]:
- 0 - 230

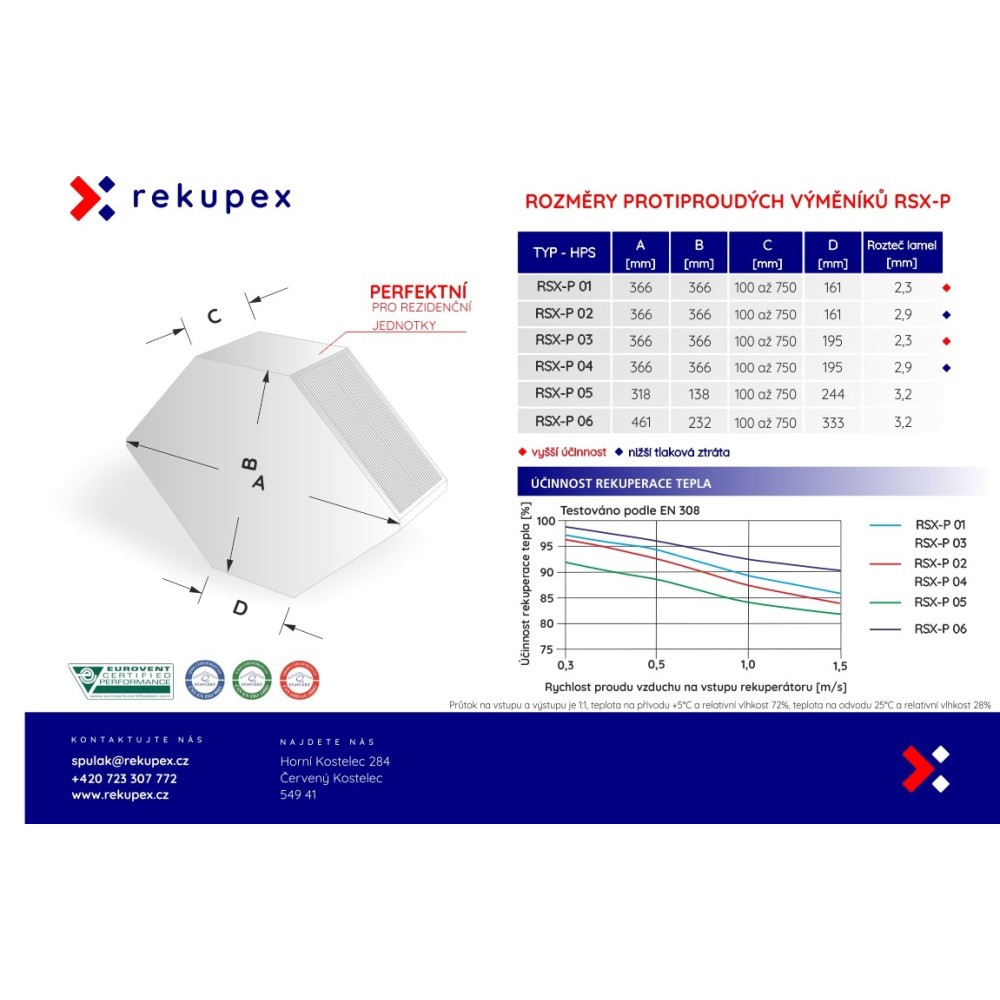

- Afmetingen lxbxh [mm]:
- 461 x 232 x 300
- Bladafstand [mm]:
- 3.2
- Gewicht [kg]:
- 4.00
- Bedrijfstemperatuur [°C]
- -20 tot +60
