Rekuperačný výmenník tepla RSX-P 03/500 (protiprúdový teplovzdušný rekuperátor na rekuperáciu vzduchu)
Prietok 700 m3/hod - Účinnosť 93% - Tlak. str. 269 Pa ....
Prietok 350 m3/hod - Účinnosť 93,9% - Tlak. str. 90,95 Pa ....
Prietok 50 m3/hod - Účinnosť 95,4% - Tlak.ztr. 0,84 Pa ....

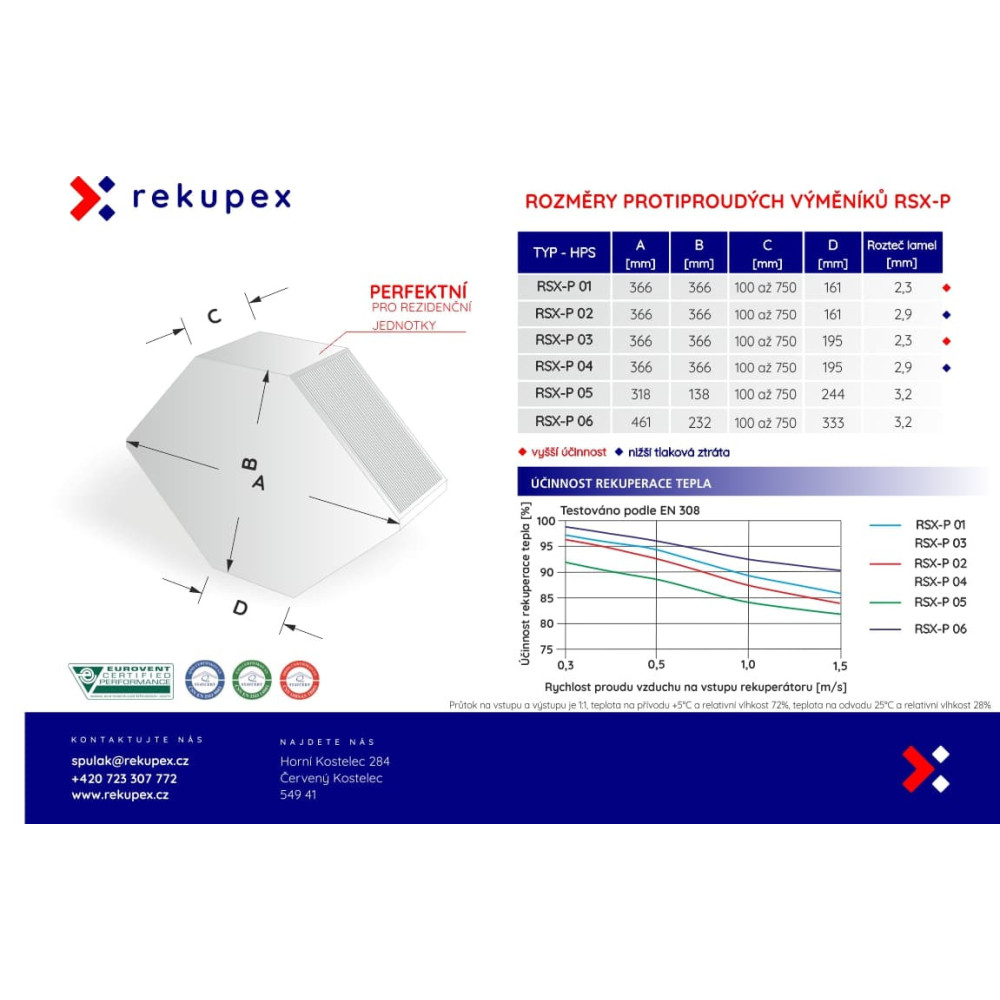

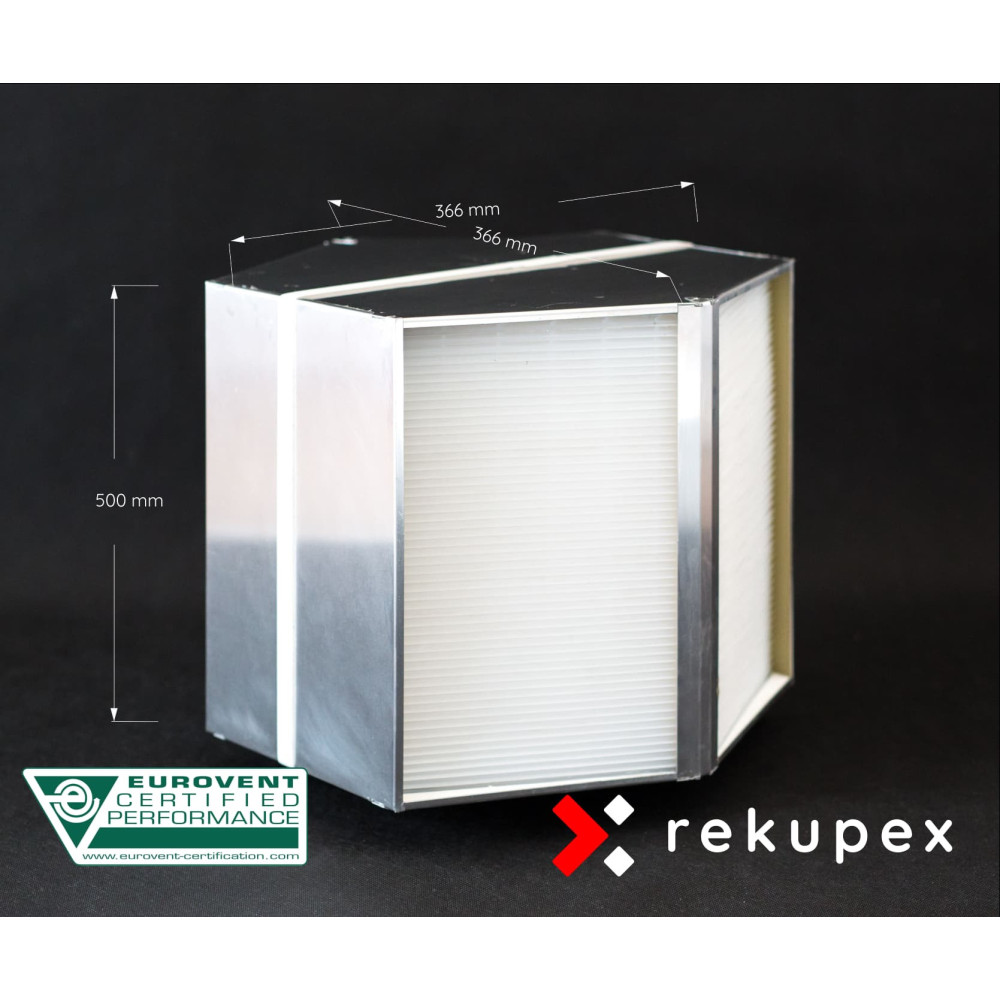

Rozmer: 366 x 366 x 500 mm.
Rozteč lamiel: 3,2 mm ....
Hmotnosť: 7 kg ....
Materiál: plast (HPS - high impact polystyrén)
Výmenník RSX-P 03/500 držíme skladom a odosielame IHNEĎ po obdržaní vašej objednávky.
RX, RX-P a RSX-P , to sú moderné protiprúdové výmenníky s lamelami z odolného hliníka a plastu. Protiprúdový výmenník je nástupcom menej
účinného krížového výmenníka. Protiprúdový výmenník neodovzdáva vlhkosť a ani zápach. Jeho účinnosť presahuje 95%.
Práve vďaka týmto vlastnostiam spoločne s testovanou tesnosťou pri každom vyrobenom kuse nachádza svoje využitie ako v rekuperačných jednotkách pasívnych domov, tak v priemyselných aplikáciách.
- Účinnosti až cez 95%
- Nižšie tlakové straty v porovnaní s rovnakými produktmi na trhu
- Každý výmenník testované na 100% tesnosť
- Nová geometria lamiel
- Ideálne pre rezidenčné jednotky
- HPS ultrazvukom zvárané lamely
- Jednoduchá manipulácia, vďaka manipulačným páskam
- Parametre zaisťujúce vysokú hodnotu SEC výpočtu
- Ideálne pre rezidenčné jednotky
- Certifikácia Eurovent, QMS, OHMS, EMS
Parametre výmenníka pri: pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -5°C a relatívna vlhkosť 25%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 80%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
- Prietok 50 m3/hod - Účinnosť 95,4% - Čelná rýchlosť 0,13 m/s - Tlaková strata - prívod - 0,62 Pa, odvod - 0,84 Pa
- Prietok 350 m3/hod - Účinnosť 93,9% - Čelná rýchlosť 0,93 m/s - Tlaková strata - prívod - 67,79 Pa, odvod - 90,95 Pa
- Prietok 700 m3/hod - Účinnosť 93% - Čelná rýchlosť 1,85 m/s - Tlaková strata - prívod - 201,4 Pa, odvod - 269,7 Pa
Na vyžiadanie Vám na e-mail zašleme kompletné parametre výmenníka a výsledné hodnoty formou parametrových listov v .pdf a to pri Vami požadovaných podmienkach (vlhkosť, teploty, objemový prietok vzduchu).
Graf závislosti tlakovej straty - PD [Pa] na objemovom prietoku AV [m3/h] - výmenník RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1°C a relatívna vlhkosť 78%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
Graf závislosti účinnosti EFF [%] na objemovom prietoku AV [m3/h] - výmenník RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1°C a relatívna vlhkosť 78%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
height="496" />

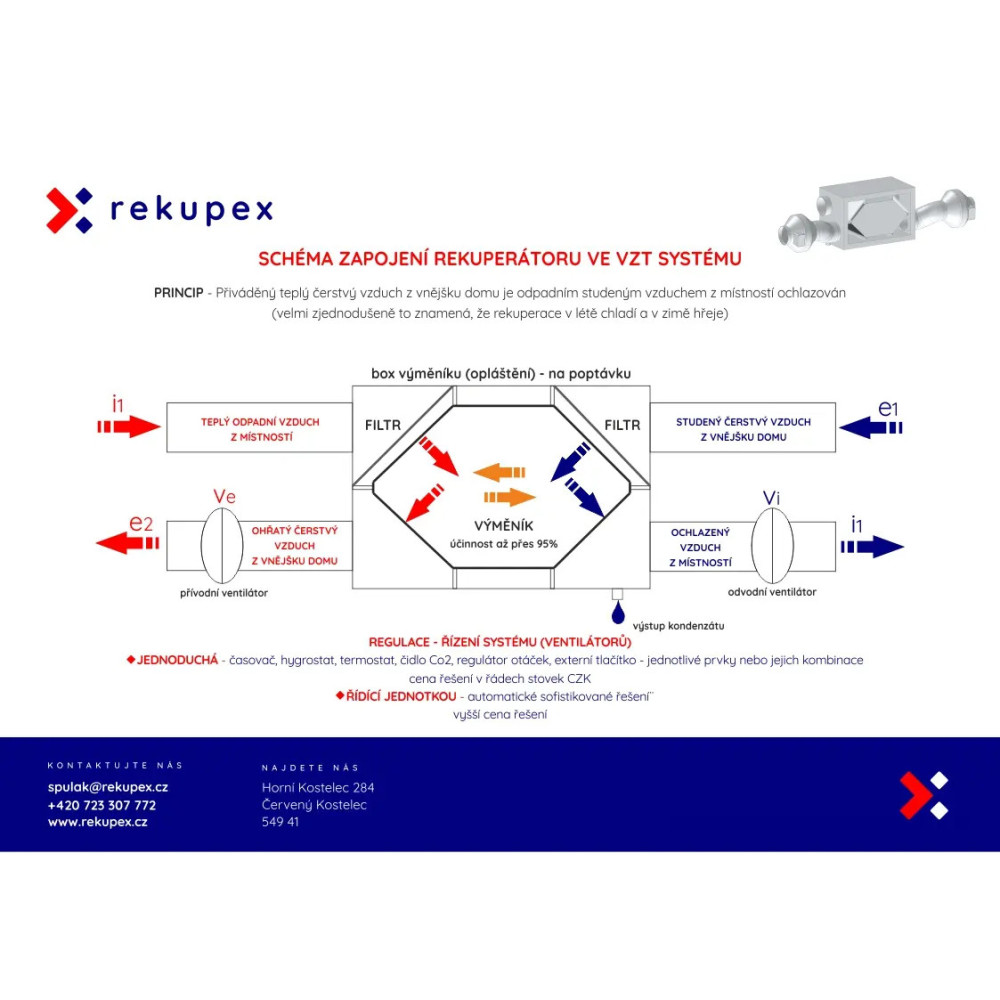

Rekuperačný výmenník je možné do jednotky (skrine, boxu) inštalovať v akejkoľvek polohe.
 | Inštalácia na úzkej vaničke. Odporúčaný sklon 3° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 | Inštalácia na ploche čela Odporúčaný sklon 5° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 | Inštalácia na úzkej vaničke Poloha je možná iba pokiaľ celá hmotnosť výmenníka neleží na úzkej vaničke. |
Pokiaľ si nevyberiete z našej ponuky na e-shope, nie je problém, aby sme Vám nacenili akýkoľvek výmenník podľa tabuľky nižšie.
Tabuľka dát
- Dĺžka záruky
- 36 m.
- Materiál lamiel:
- HPS
- Materiál opláštenia:
- AL
- Najvyššia účinnosť pri výkone [m3/hod]:
- 0-700
- Rozmery dx š xv [mm]:
- 366 x 366 x 500
- Rozstup lamiel [mm]:
- 3,2
- Prevádzková teplota [°C]
- Min. -20, max- +60
Prietok 700 m3/hod - Účinnosť 93% - Tlak. str. 269 Pa ....
Prietok 350 m3/hod - Účinnosť 93,9% - Tlak. str. 90,95 Pa ....
Prietok 50 m3/hod - Účinnosť 95,4% - Tlak.ztr. 0,84 Pa ....
Rozmer: 366 x 366 x 500 mm.
Rozteč lamiel: 3,2 mm ....
Hmotnosť: 7 kg ....
Materiál: plast (HPS - high impact polystyrén)
