Recuperatiewarmtewisselaar RSX-P 03/500 (tegenstroom-warmeluchtrecuperator voor luchtrecuperatie)

Stroomsnelheid 700 m3/uur - Rendement 93% - Drukverlies 269 Pa ....
Stroomsnelheid 350 m3/uur - Rendement 93,9% - Drukverlies 90,95 Pa ....
Stroomsnelheid 50 m3/uur - Rendement 95,4% - Drukverlies 0,84 Pa ....

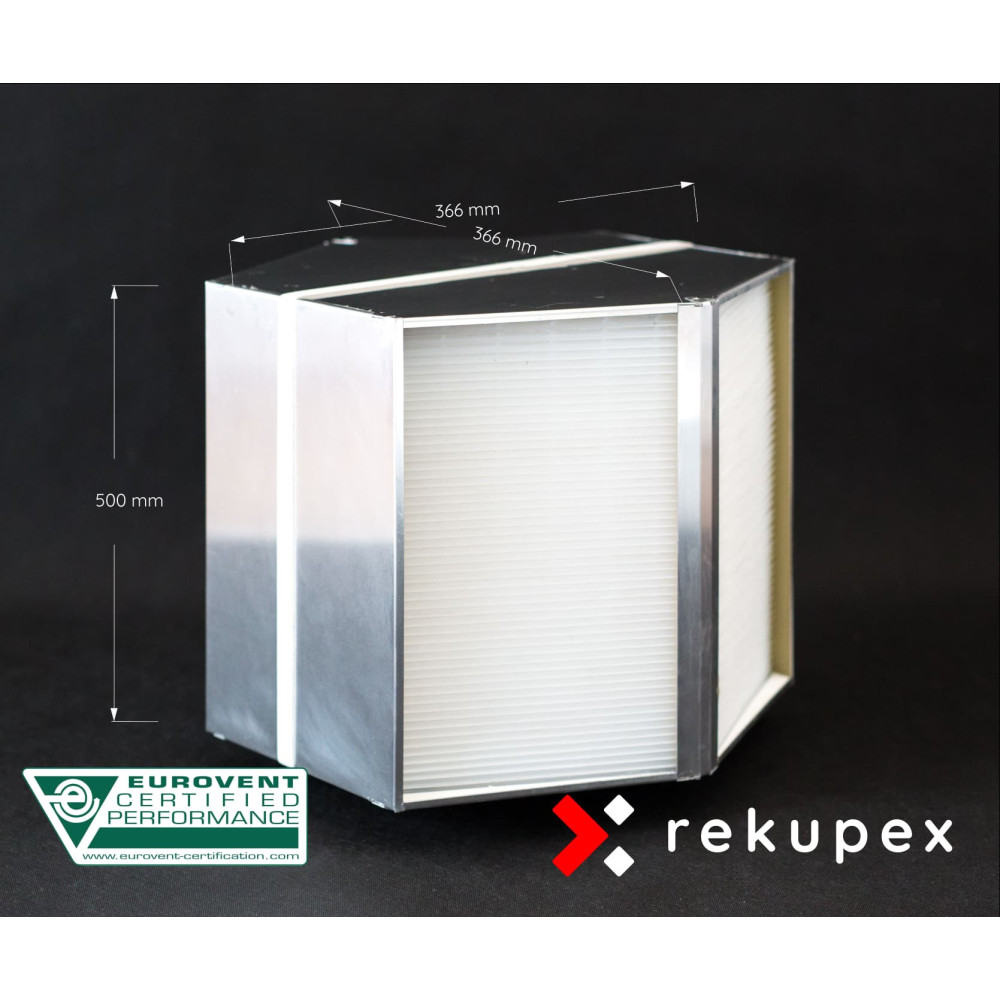

Afmetingen: 366 x 366 x 500 mm ....
Bladafstand: 3,2 mm ....
Gewicht: 7 kg ....
Materiaal: kunststof (HPS - high impact polystyreen)

Kč 5.549
i
Het toegepaste BTW-bedrag is 0% voor het land Verenigde Staten.
Aantal
Op voorraad

Wij hebben de RSX-P 03/500 warmtewisselaar op voorraad en verzenden DIRECT na ontvangst van uw bestelling.

RX, RX-P en RSX-P zijn moderne tegenstroomwisselaars met vinnen van duurzaam aluminium en kunststof. De tegenstroomwisselaar is de opvolger van de minder
Efficiënte kruisstroomwisselaar. De tegenstroomwisselaar laat geen vocht of geuren door. Het rendement bedraagt meer dan 95%.
Dankzij deze eigenschappen, in combinatie met de geteste dichtheid van elk geproduceerd onderdeel, vindt het zijn toepassing in zowel warmteterugwinningsunits van passiefhuizen als in industriële toepassingen.

  • Rendement tot ruim 95%
  • Lagere drukverliezen vergeleken met vergelijkbare producten op de markt
  • Elke warmtewisselaar is getest op 100% dichtheid
  • Nieuwe lamellengeometrie
  • Ideaal voor wooneenheden
  • HPS ultrasoon gelaste lamellen
  • Gemakkelijk te hanteren dankzij de handgrepen
  • Parameters die een hoge SEC-berekeningswaarde garanderen
  • Ideaal voor wooneenheden
  • Eurovent-, QMS-, OHMS- en EMS-certificering

EUROVENT

Wisselaarparameters bij: binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -5°C en relatieve vochtigheid 25%, binnenluchttemperatuur 25°C en relatieve vochtigheid 80%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

  • Stroomsnelheid 50 m3/uur - Rendement 95,4% - Frontale snelheid 0,13 m/s - Drukverlies - inlaat - 0,62 Pa, uitlaat - 0,84 Pa
  • Stroomsnelheid 350 m3/uur - Rendement 93,9% - Frontale snelheid 0,93 m/s - Drukverlies - inlaat - 67,79 Pa, uitlaat - 90,95 Pa
  • Stroomsnelheid 700 m3/uur - Rendement 93% - Frontale snelheid 1,85 m/s - Drukverlies - inlaat - 201,4 Pa, uitlaat - 269,7 Pa

Op verzoek sturen wij u de volledige parameters van de warmtewisselaar en de daaruit voortvloeiende waarden per e-mail in de vorm van parameterbladen in .pdf-formaat, onder de door u gewenste omstandigheden (vochtigheid, temperatuur, luchtvolumestroom).

Grafiek van drukverlies - PD [Pa] op volumestroom AV [m3/h] - warmtewisselaar RSX-P 03/500 - RECUTECH RSF+16-500-HF-32

Parameters voor de gemiddelde winterperiode in Tsjechië

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 1°C en relatieve vochtigheid 78%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Rendement van warmteterugwinningswisselaars

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - warmtewisselaar RSX-P 03/500 - RECUTECH RSF+16-500-HF-32

Parameters voor de gemiddelde winterperiode in Tsjechië

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 1°C en relatieve vochtigheid 78%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

hoogte="496" />

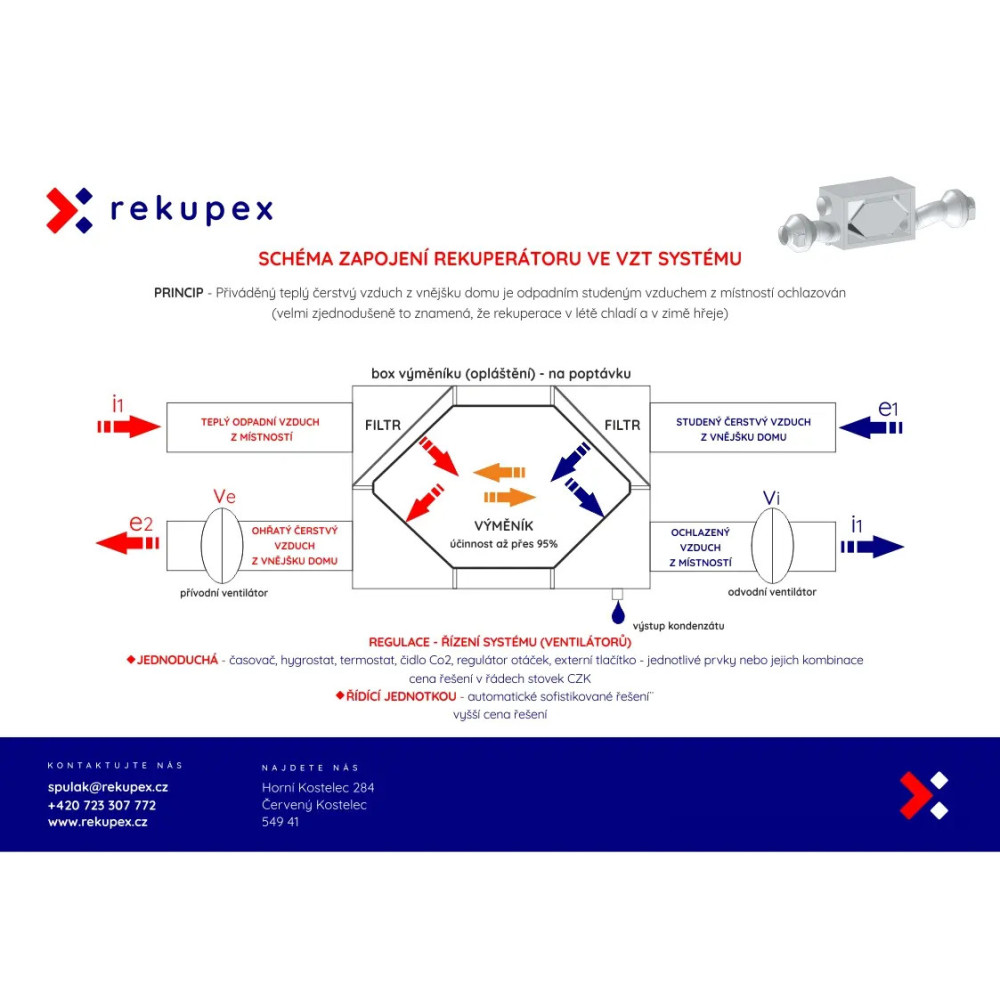

De warmtewisselaar kan op elke gewenste positie in het toestel worden gemonteerd (kast, omkasting).

warmtewisselaar op een brede schaal

Installatie op een smalle bak.

Aanbevolen helling van 3° naar de uitlaat van afvalwarmte voor een goede afvoer van condensaat.

warmtewisselaar op het voorvlak

Installatie op het voorvlak

Aanbevolen helling van 5° naar de uitlaat van afvalwarmte voor een goede afvoer van condensaat.

warmtewisselaar op een smalle schaal

Installatie op een smalle bak

Deze positie is alleen mogelijk als het volledige gewicht van de wisselaar niet op een smalle plaat rust.

Als u niet uit ons aanbod in de e-shop kiest, kunnen wij u zonder probleem een prijs voor een wisselstuk aanbieden volgens de onderstaande tabel.

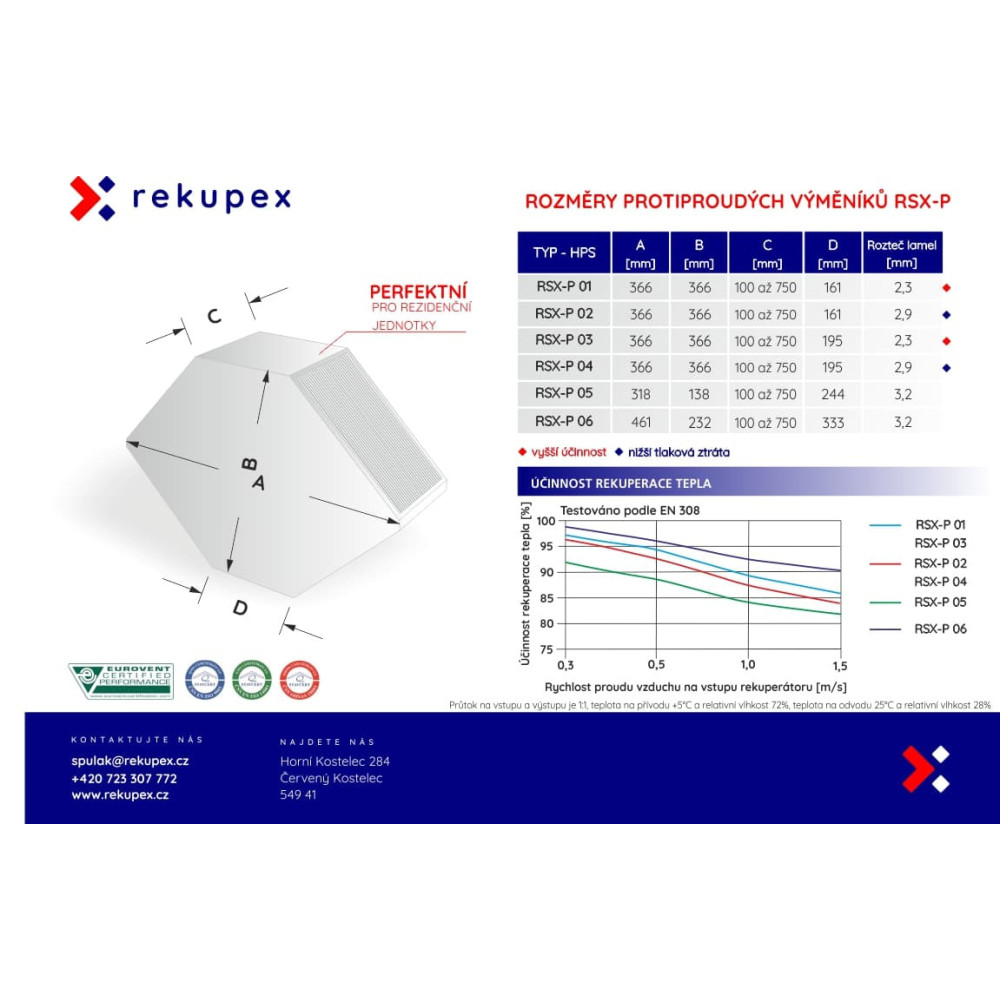

afmetingen en efficiëntie van warmtewisselaars

Datasheet

Garantieduur
36 m.
Lattenmateriaal:
HPS
Omhulselmateriaal:
AL
Hoogste efficiëntie bij output [m3/uur]:
0-700
Afmetingen lxbxh [mm]:
366 x 366 x 500
Bladafstand [mm]:
3,2
Bedrijfstemperatuur [°C]
min. -20, max- +60
