Rekuperační výměník tepla RSX-P 03/500 (protiproudý teplovzdušný rekuperátor pro rekuperace vzduchu)
Průtok 700 m3/hod - Účinnost 93% - Tlak. ztr. 269 Pa ....
Průtok 350 m3/hod - Účinnost 93,9% - Tlak. ztr. 90,95 Pa ....
Průtok 50 m3/hod - Účinnost 95,4% - Tlak.ztr. 0,84 Pa ....

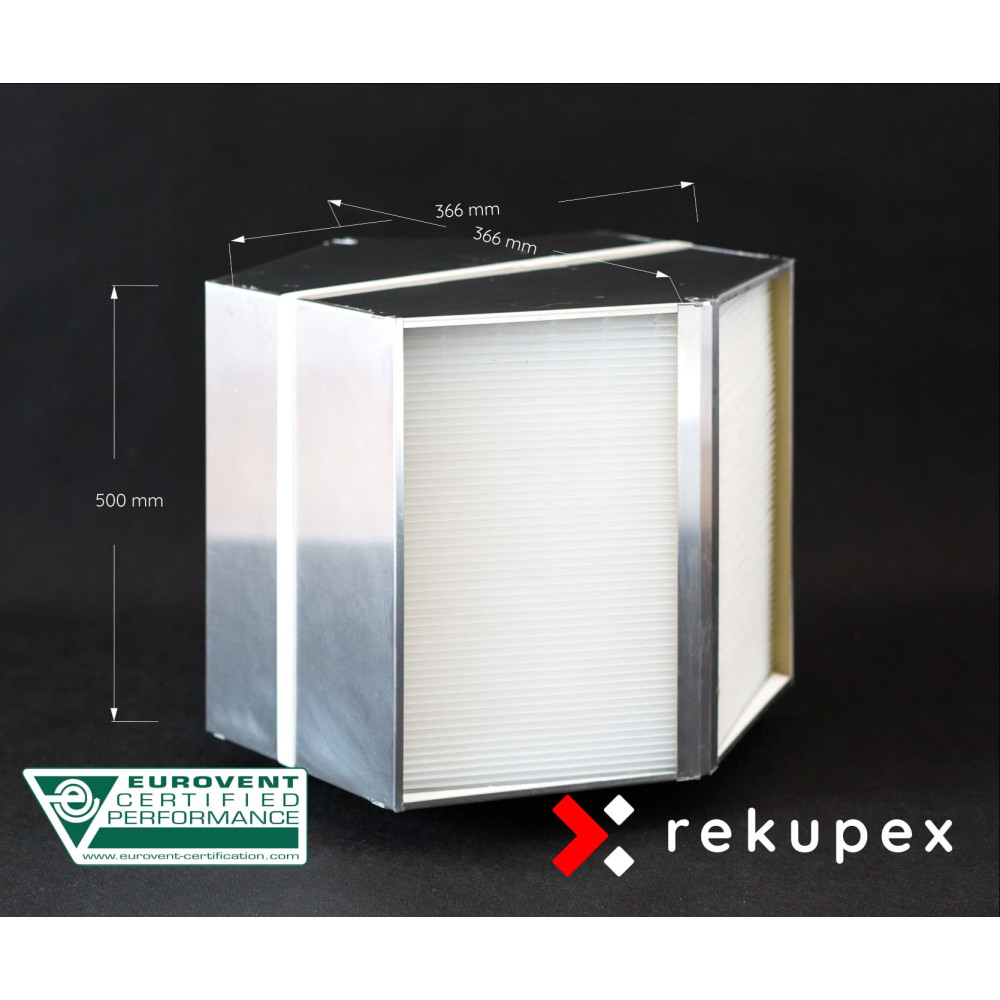

Rozměr: 366 x 366 x 500 mm ....
Rozteč lamel: 3,2 mm ....
Hmotnost: 7 kg ....
Materiál: plast (HPS - high impact polystyren)
Výměník RSX-P 03/500 držíme skladem a odesíláme IHNED po obdržení vaší objednávky.
RX, RX-P a RSX-P, to jsou moderní protiproudé výměníky s lamelami z odolného hliníku a plastu. Protiproudý výměník je nástupcem méně
účinného křížového výměníku. Protiproudý výměník nepředává vlhkost a ani zápach. Jeho účinnost přesahuje 95%.
Právě díky těmto vlastnostem společně s testovanou těsností u každého vyrobeného kusu nachází své využití jak v rekuperačních jednotkách pasivních domů tak v průmyslových aplikacích.
- Účinnosti až přes 95%
- Nižší tlakové ztráty v porovnání se stejnými produkty na trhu
- Každý výměník testováno na 100% těsnost
- Nová geometrie lamel
- Ideální pro rezidenční jednotky
- HPS ultrazvukem svařované lamely
- Jednoduchá manipulace, díky manipulačním páskám
- Parametry zajišťující vysokou hodnotu SEC výpočtu
- Ideální pro rezidenční jednotky
- Certifikace Eurovent, QMS, OHMS, EMS
Parametry výměníku při: poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu -5°C a relativní vlhkost 25%, teplota vnitřního vzduchu 25°C a relativní vlhkost 80%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent
- Průtok 50 m3/hod - Účinnost 95,4% - Čelní rychlost 0,13 m/s - Tlaková ztráta - přívod - 0,62 Pa, odvod - 0,84 Pa
- Průtok 350 m3/hod - Účinnost 93,9% - Čelní rychlost 0,93 m/s - Tlaková ztráta - přívod - 67,79 Pa, odvod - 90,95 Pa
- Průtok 700 m3/hod - Účinnost 93% - Čelní rychlost 1,85 m/s - Tlaková ztráta - přívod - 201,4 Pa, odvod - 269,7 Pa
Na vyžádání Vám na e-mail zašleme kompletní parametry výměníku a výsledné hodnoty formou parametrových listů v .pdf a to při Vámi požadovaných podmínkách (vlhkost, teploty, objemový průtok vzduchu).
Graf závislosti tlakové ztráty - PD [Pa] na objemovém průtoku AV [m3/h] - výměník RSX-P 03/500 - RECUTECH RSF+16-500-H-F-32
Parametry pro období průměrné zimy v ČR
poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu 1°C a relativní vlhkost 78%, teplota vnitřního vzduchu 25°C a relativní vlhkost 28%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent

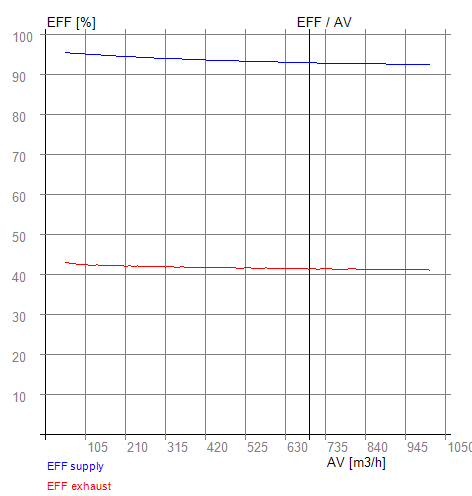

Graf závislosti účinnosti EFF [%] na objemovém průtoku AV [m3/h] - výměník RSX-P 03/500 - RECUTECH RSF+16-500-H-F-32
Parametry pro období průměrné zimy v ČR
poměr vnitřního/vnějšího vzduchu 1:1, teplota venkovního vzduchu 1°C a relativní vlhkost 78%, teplota vnitřního vzduchu 25°C a relativní vlhkost 28%, výsledky z kalkulačního softwaru certifikovaného evropskou společností Eurovent
Rekuperační výměník je možné do jednotky (skříně, boxu) instalovat v jakékoliv poloze.
 |
Instalace na úzké vaničce. Doporučený sklon 3° k výstupu odpadního tepla z důvodu dobrého odvodu kondenzátu. |
 |
Instalace na ploše čela Doporučený sklon 5° k výstupu odpadního tepla z důvodu dobrého odvodu kondenzátu. |
 |
Instalace na úzké vaničce Poloha je možná pouze pokud celá hmotnost výměníku neleží na úzké vaničce. |
Pokud si nevyberete z naší nabídky na e-shopu, není problém, abychom Vám nacenili jakýkoliv výměník dle tabulky níže.
Parametry
- Délka záruky
- 36 m.
- Materiál lamel:
- HPS
- Materiál opláštění:
- AL
- Nejvyšší účinnost při výkonu [m3/hod]:
- 0-700
- Rozměry d x š x v [mm]:
- 366 x 366 x 500
- Rozteč lamel [mm]:
- 3,2
- Provozní teplota [°C]
- min. -20, max- +60
