Rekuperacijski izmjenjivač topline RSX-P 03/500 (protustrujni rekuperator vrućeg zraka za povrat zraka)
Protok 700 m3/sat - Učinkovitost 93% - Gubitak tlaka 269 Pa ....
Protok 350 m3/sat - Učinkovitost 93,9% - Gubitak tlaka 90,95 Pa ....
Protok 50 m3/sat - Učinkovitost 95,4% - Gubitak tlaka 0,84 Pa ....

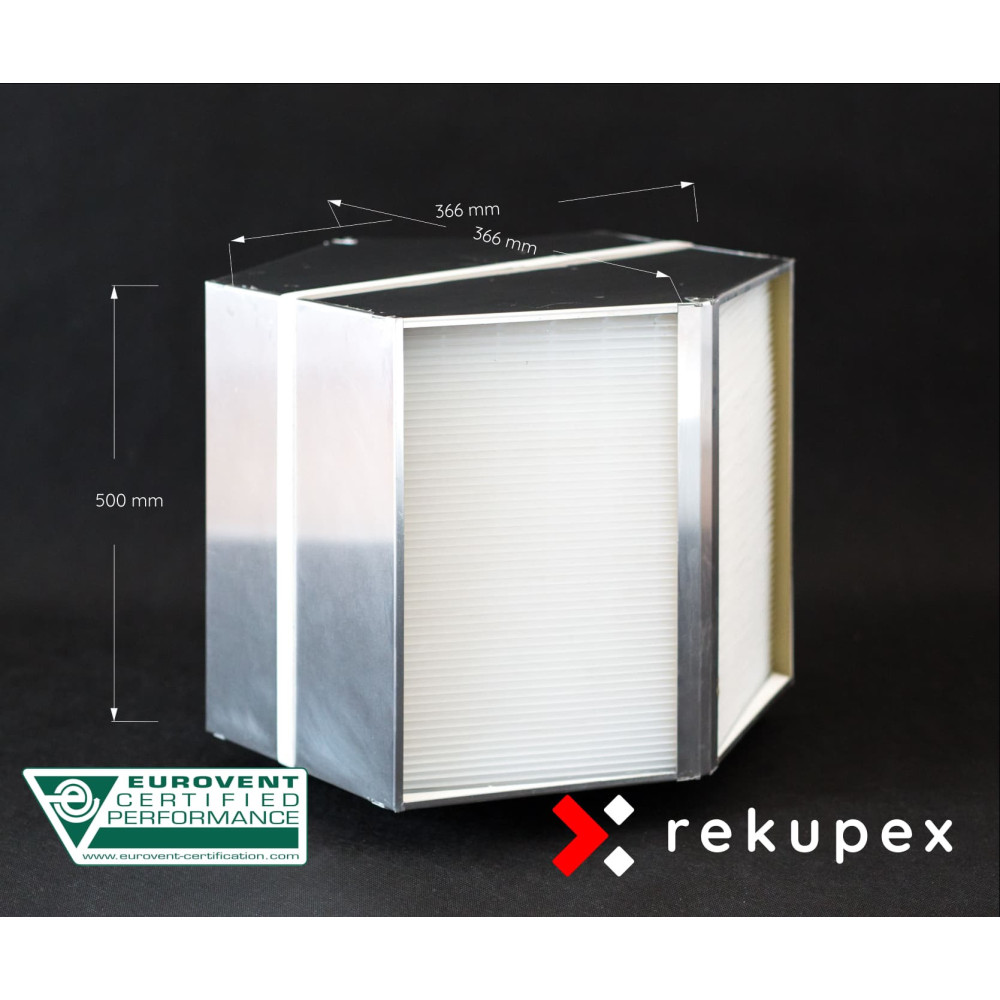

Dimenzije: 366 x 366 x 500 mm ....
Razmak oštrica: 3,2 mm ....
Težina: 7 kg ....
Materijal: plastika (HPS - polistiren visokog udara)
Izmjenjivač RSX-P 03/500 držimo na zalihi i šaljemo ODMAH nakon primitka vaše narudžbe.
RX, RX-P i RSX-P su moderni protustrujni izmjenjivači s rebrima izrađenim od izdržljivog aluminija i plastike. Protustrujni izmjenjivač je nasljednik manje
učinkovit izmjenjivač unakrsnog toka. Izmjenjivač suprotnog toka ne prenosi vlagu ni mirise. Njegova učinkovitost prelazi 95%.
Zahvaljujući tim svojstvima, zajedno s provjerenom nepropusnošću svakog proizvedenog komada, pronalazi svoju primjenu i u jedinicama za povrat topline pasivnih kuća i u industrijskim primjenama.
- Učinkovitost do preko 95%
- Manji gubici tlaka u usporedbi sa sličnim proizvodima na tržištu
- Svaki izmjenjivač testiran na 100% nepropusnost
- Nova geometrija letvica
- Idealno za stambene jedinice
- HPS ultrazvučno zavarene letvice
- Jednostavno rukovanje zahvaljujući remenima za rukovanje
- Parametri koji osiguravaju visoku vrijednost izračuna SEC-a
- Idealno za stambene jedinice
- Eurovent, QMS, OHMS, EMS certifikacija
Parametri izmjenjivača na: omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka -5°C i relativna vlažnost 25%, unutarnja temperatura zraka 25°C i relativna vlažnost 80%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent
- Protok 50 m3/sat - Učinkovitost 95,4% - Frontalna brzina 0,13 m/s - Pad tlaka - ulaz - 0,62 Pa, izlaz - 0,84 Pa
- Protok 350 m3/sat - Učinkovitost 93,9% - Frontalna brzina 0,93 m/s - Pad tlaka - ulaz - 67,79 Pa, izlaz - 90,95 Pa
- Protok 700 m3/sat - Učinkovitost 93% - Frontalna brzina 1,85 m/s - Pad tlaka - ulaz - 201,4 Pa, izlaz - 269,7 Pa
Na zahtjev, poslat ćemo vam potpune parametre izmjenjivača i rezultirajuće vrijednosti putem e-pošte u obliku parametarskih listova u .pdf formatu, pod vašim željenim uvjetima (vlažnost, temperatura, protok zraka).
Grafikon gubitka tlaka - PD [Pa] na volumnom protoku AV [m3/h] - izmjenjivač topline RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Parametri za prosječno zimsko razdoblje u Češkoj Republici
omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent

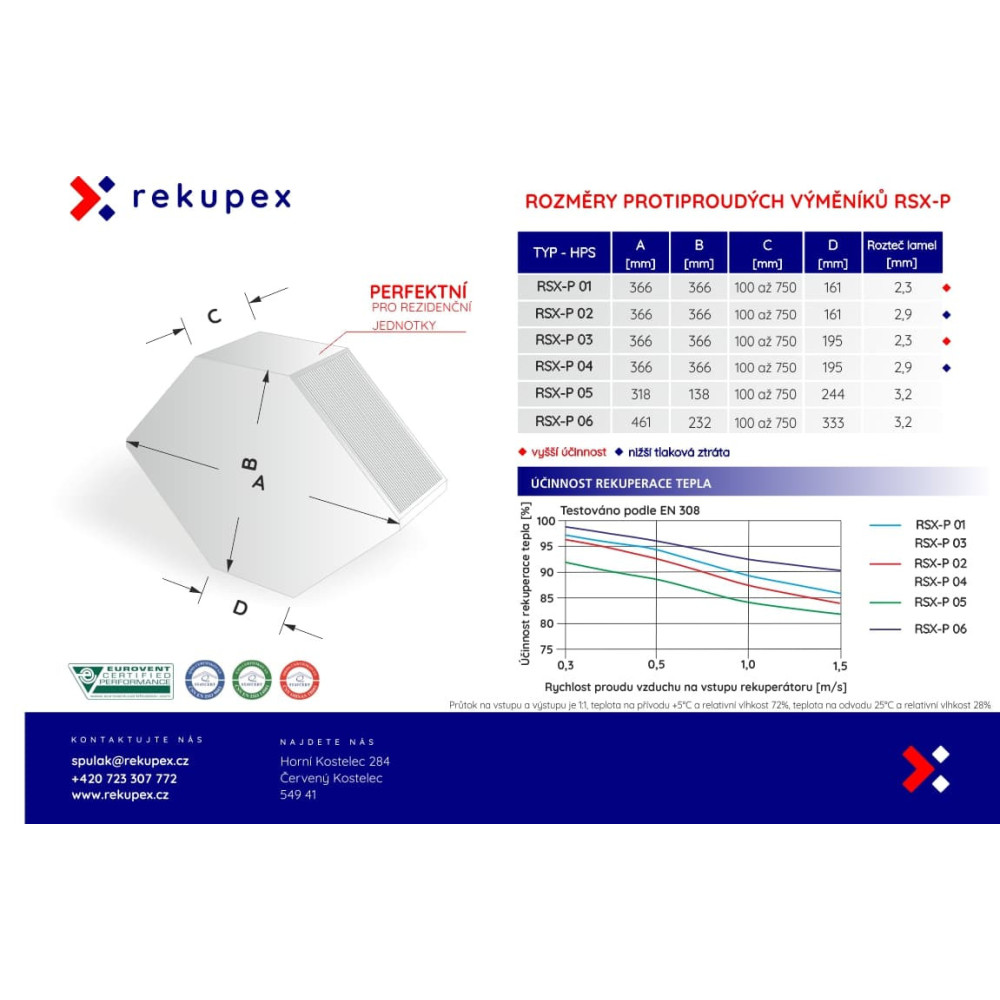

Grafikon ovisnosti učinkovitosti EFF [%] o volumnom protoku AV [m3/h] - izmjenjivač RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Parametri za prosječno zimsko razdoblje u Češkoj Republici
omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 1°C i relativna vlažnost 78%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent
visina="496" />
Izmjenjivač topline može se ugraditi u bilo koji položaj u jedinici (ormar, kutija).
 | Instalacija na usku ladicu. Preporučeni nagib od 3° prema izlazu otpadne topline za dobru drenažu kondenzata. |
 | Instalacija na prednjoj površini Preporučeni nagib od 5° prema izlazu otpadne topline za dobru drenažu kondenzata. |
 | Instalacija na usku ladicu Ovaj položaj je moguć samo ako cijela težina izmjenjivača ne leži na uskom pladnju. |
Ako ne odaberete iz naše ponude u e-trgovini, nema problema da vam odredimo cijenu bilo koje mjenjačnice prema donjoj tablici.
Podaci
- Trajanje jamstva
- 36 m.
- Materijal letvica:
- HPS
- Materijal za oblaganje:
- AL
- Najviša učinkovitost na izlazu [m3/sat]:
- 0-700
- Dimenzije dxšxv [mm]:
- 366 x 366 x 500
- Razmak lopatica [mm]:
- 3,2
- Radna temperatura [°C]
- min. -20, max- +60
Protok 700 m3/sat - Učinkovitost 93% - Gubitak tlaka 269 Pa ....
Protok 350 m3/sat - Učinkovitost 93,9% - Gubitak tlaka 90,95 Pa ....
Protok 50 m3/sat - Učinkovitost 95,4% - Gubitak tlaka 0,84 Pa ....
Dimenzije: 366 x 366 x 500 mm ....
Razmak oštrica: 3,2 mm ....
Težina: 7 kg ....
Materijal: plastika (HPS - polistiren visokog udara)
