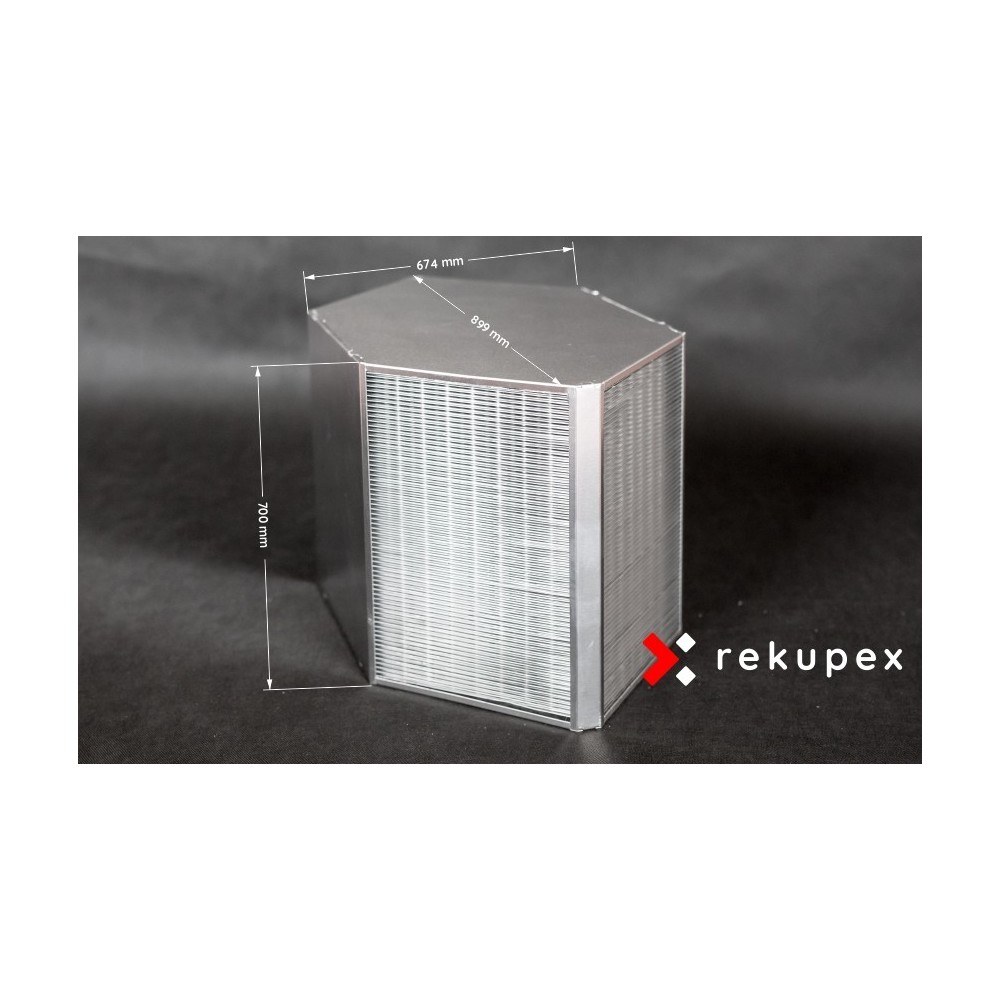

Rekuperačný výmenník tepla RX 08/700 (protiprúdový teplovzdušný rekuperátor na rekuperáciu vzduchu)
Prietok 2500m3/hod - Účinnosť 95%.
Prietok 1100m3/hod - Účinnosť 95,1%.
Prietok 330m3/hod - Účinnosť 96%.
Rozmer: 899 x 674 x 700 mm ....
Hmotnosť: 36,15kg.
Materiál: hliník
RX a RX-P , to sú moderné protiprúdové výmenníky s lamelami z odolného hliníka a plastu. Protiprúdový výmenník je nástupcom menej
účinného krížového výmenníka. Protiprúdový výmenník neodovzdáva vlhkosť a ani zápach. Jeho účinnosť presahuje 95%.
Práve vďaka týmto vlastnostiam spoločne s testovanou tesnosťou pri každom vyrobenom kuse nachádza svoje využitie ako v rekuperačných jednotkách pasívnych domov, tak v priemyselných aplikáciách.
- Účinnosti až cez 95%
- Výborný pomer ceny a kvality
- Najlepšia rovnováha medzi tlakovou stratou a účinnosťou
- Špeciálne vyvinutá geometria lamiel pre optimálne vlastnosti prenosu tepla
- 100% testovanie tesnosti
- Technológia dvojitého lemu pre celý výrobný rad = najlepšia tesnosť na trhu
- Dĺžky všetkých veľkostí až do 950 mm (v jednom kuse)
- Rozmer: 899 x 674 x 700 mm
- Hmotnosť: 36,15 kg
- Materiál: hliník
- Certifikácia Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS
Parametre výmenníka pri: pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -5°C a relatívna vlhkosť 25%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 80%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
- Prietok 600m3/hod - Účinnosť 96,2% - Čelná rýchlosť 0,5 m/s - tlaková strata - prívod - 27,58 Pa, odvod - 40,27 Pa
- Prietok 1900m3/hod - Účinnosť 95,1% - Čelná rýchlosť 1,5 m/s - tlaková strata - prívod - 137,3 Pa, odvod - 207,7 Pa
- Prietok 2500/hod - Účinnosť 95% - Čelná rýchlosť 1,9 m/s - tlaková strata - prívod - 203 Pa, odvod - 309,1 Pa
Na vyžiadanie Vám na e-mail zašleme kompletné parametre výmenníka a výsledné hodnoty formou parametrových listov v .pdf a to pri Vami požadovaných podmienkach (vlhkosť, teploty, objemový prietok vzduchu).
Účinnosť protiprúdových výmenníkov RX
Graf závislosti tlakovej straty - PD [Pa] na objemovom prietoku AV [m3/h] - výmenník RX 08/700
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 6°C a relatívna vlhkosť 76%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
Graf závislosti účinnosti EFF [%] na objemovom prietoku AV [m3/h] - výmenník RX 08/700rong>
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 6°C a relatívna vlhkosť 76%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
Rekuperačný výmenník je možné do jednotky (skrine, boxu) inštalovať v akejkoľvek polohe.
 |
Inštalácia na úzkej vaničke. Odporúčaný sklon 3° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 |
Inštalácia na ploche čela Odporúčaný sklon 5° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 |
Inštalácia na úzkej vaničke Poloha je možná iba pokiaľ celá hmotnosť výmenníka neleží na úzkej vaničke. |
Aby sme mohli na vaše objednávky reagovať čo najrýchlejšie, držíme najžiadanejšie výmenníky skladom vo väčšom množstve.
Pokiaľ si nevyberiete z našej ponuky na e-shope, nie je problém, aby sme Vám nacenili akýkoľvek výmenník podľa tabuľky nižšie.
Tabuľka dát
- Dĺžka záruky
- 36 mesiacov
- Certifikácia EUROVENT:
- ÁNO
- Materiál lamiel:
- Hliník
- Materiál opláštenia:
- Hliník
- Najvyššia účinnosť pri výkone [m3/hod]:
- 330 - 2500
- Rozmery dx š xv [mm]:
- 899 x 674 x 700
- Rozstup lamiel [mm]:
- 2,6
- Hmotnosť [kg]:
- 36,15
- Prevádzková teplota [°C]
- -40 až +80
