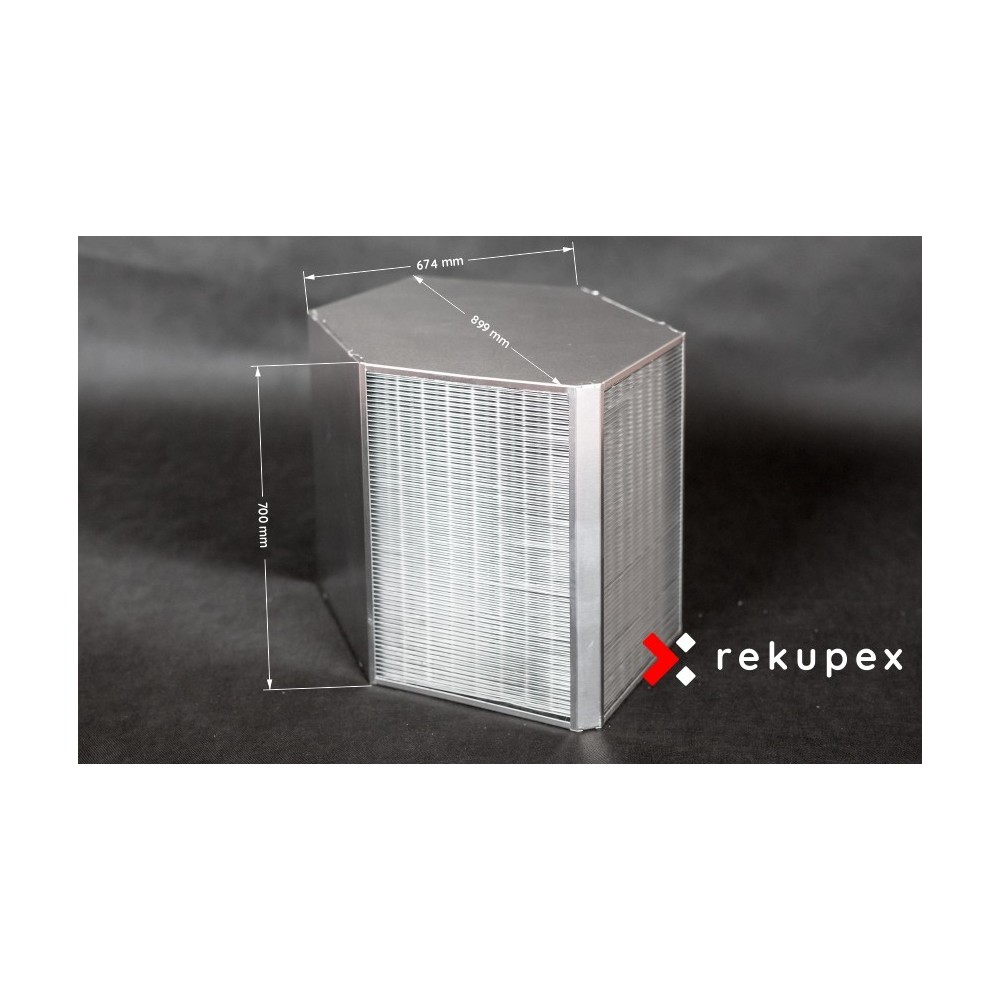

Rekuperativni izmjenjivač topline RX 08/700 (protustrujni rekuperator vrućeg zraka za povrat zraka)
Protok 2500m3/sat - Učinkovitost 95% ....
Protok 1100m3/sat - Učinkovitost 95,1% ....
Protok 330m3/sat - Učinkovitost 96% ....
Dimenzije: 899 x 674 x 700 mmm....
Težina: 36,15 kg ....
Materijal: aluminij
RX i RX-P su moderni protustrujni izmjenjivači s rebrima izrađenim od izdržljivog aluminija i plastike. Protustrujni izmjenjivač je nasljednik manjeg
učinkovit križni izmjenjivač. Protustrujni izmjenjivač ne prenosi vlagu ni mirise. Njegova učinkovitost prelazi 95%.
Zahvaljujući tim svojstvima, zajedno s provjerenom nepropusnošću svakog proizvedenog komada, pronalazi svoju primjenu i u jedinicama za povrat topline pasivnih kuća i u industrijskim primjenama.
- Učinkovitost do preko 95%
- Izvrsna vrijednost za novac
- Najbolja ravnoteža između gubitka tlaka i učinkovitosti
- Posebno razvijena geometrija rebara za optimalna svojstva prijenosa topline
- 100% ispitivanje curenja
- Tehnologija dvostrukog šava za cijelu liniju proizvoda = najbolja nepropusnost na tržištu
- Duljine svih veličina do 950 mm (u jednom komadu)
- Dimenzije: 899 x 674 x 700 mm
- Težina: 36,15 kg
- Materijal: aluminij
- Certifikati Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS
Parametri izmjenjivača topline pri: omjeru unutarnjeg i vanjskog zraka 1:1, vanjskoj temperaturi zraka -5°C i relativnoj vlažnosti 25%, unutarnjoj temperaturi zraka 25°C i relativnoj vlažnosti 80%, rezultati su izračunati pomoću softvera za izračun certificiranog od strane europske tvrtke Eurovent
- Protok 600m3/sat - Učinkovitost 96,2% - Frontalna brzina 0,5 m/s - gubitak tlaka - ulaz - 27,58 Pa, izlaz - 40,27 Pa
- Protok 1900m3/sat - Učinkovitost 95,1% - Frontalna brzina 1,5 m/s - gubitak tlaka - ulaz - 137,3 Pa, izlaz - 207,7 Pa
- Protok 2500/sat - Učinkovitost 95% - Frontalna brzina 1,9 m/s - gubitak tlaka - ulaz - 203 Pa, izlaz - 309,1 Pa
Na zahtjev, poslat ćemo vam potpune parametre izmjenjivača i rezultirajuće vrijednosti putem e-pošte u obliku parametarskih listova u .pdf formatu, pod vašim željenim uvjetima (vlažnost, temperatura, protok zraka).
Učinkovitost RX protustrujnih izmjenjivača
Grafikon ovisnosti gubitka tlaka - PD [Pa] o volumnom protoku AV [m3/h] - izmjenjivač RX 08/700
Parametri za prosječno zimsko razdoblje u Češkoj Republici
omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 6°C i relativna vlažnost 76%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati izračunati pomoću softvera za izračun certificiranog od strane europske tvrtke Eurovent
Grafikon ovisnosti učinkovitosti EFF [%] o volumnom protoku AV [m3/h] - izmjenjivač RX 08/700rong>
Parametri za prosječno zimsko razdoblje u Češkoj Republici
omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka 6°C i relativna vlažnost 76%, unutarnja temperatura zraka 25°C i relativna vlažnost 28%, rezultati izračunati pomoću softvera za izračun certificiranog od strane europske tvrtke Eurovent
Izmjenjivač topline može se ugraditi u bilo koji položaj u jedinici (ormar, kutija).
 | Ugradnja na usku ladicu. Preporučeni nagib od 3° prema izlazu otpadne topline za dobru drenažu kondenzata. |
 | Instalacija na prednjoj površini Preporučeni nagib od 5° prema izlazu otpadne topline za dobru drenažu kondenzata. |
 | Instalacija na usku ladicu Ovaj položaj je moguć samo ako cijela težina izmjenjivača ne leži na uskom pladnju. |
Kako bismo što brže odgovorili na vaše narudžbe, najpopularnije izmjenjivače držimo na zalihi u većim količinama.
Ako ne odaberete iz naše ponude u e-trgovini, nema problema da vam odredimo cijenu bilo koje mjenjačnice prema donjoj tablici.
Podaci
- Trajanje jamstva
- 36 mjeseci
- EUROVENT certifikat:
- DA
- Materijal letvica:
- Aluminij
- Materijal za oblaganje:
- Aluminij
- Najviša učinkovitost na izlazu [m3/sat]:
- 330 - 2500
- Dimenzije dxšxv [mm]:
- 899 x 674 x 700
- Razmak lopatica [mm]:
- 2.6
- Težina [kg]:
- 36,15
- Radna temperatura [°C]
- -40 do +80
