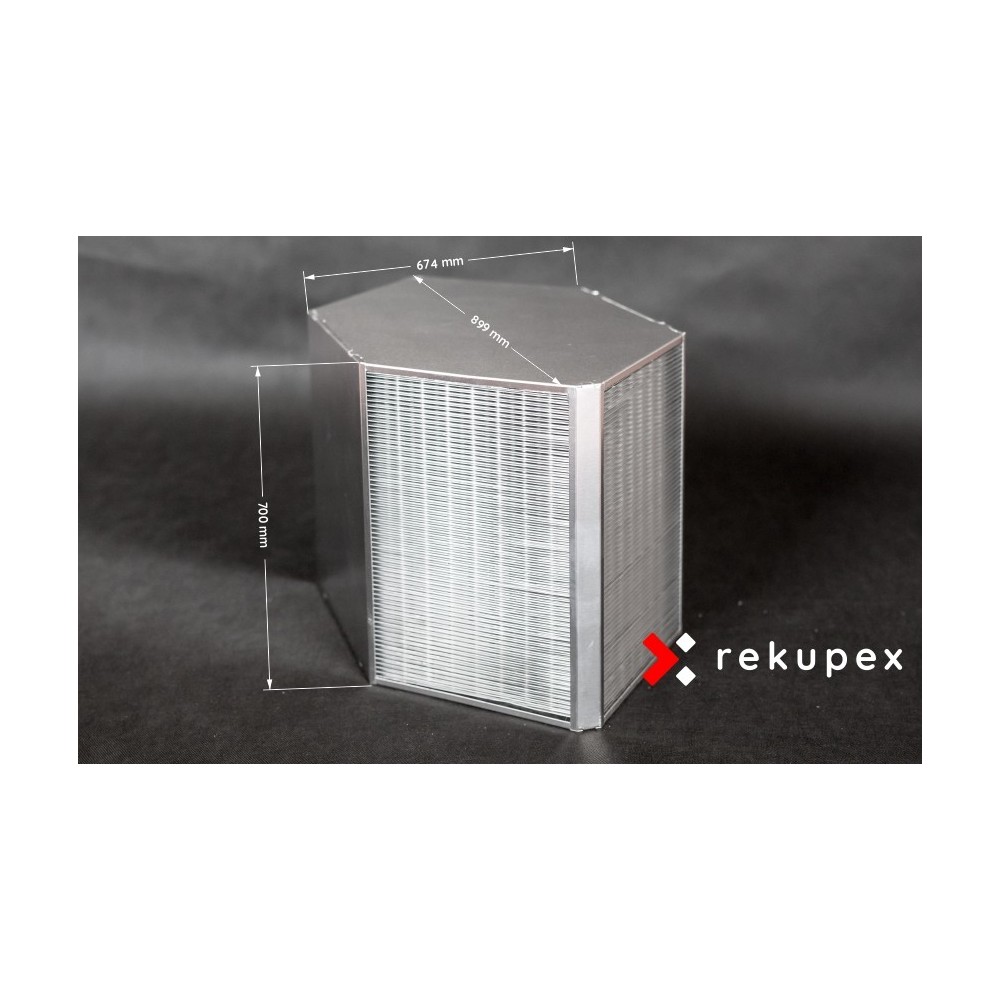

Warmtewisselaar RX 08/700 (tegenstroom-warmeluchtrecuperator voor luchtterugwinning)
Stroomsnelheid 2500m3/uur - Rendement 95% ....
Stroomsnelheid 1100m3/uur - Rendement 95,1% ....
Stroomsnelheid 330m3/uur - Rendement 96% ....
Afmetingen: 899 x 674 x 700 mmm....
Gewicht: 36,15kg ....
Materiaal: aluminium
RX en RX-P zijn moderne tegenstroomwarmtewisselaars met vinnen van duurzaam aluminium en kunststof. De tegenstroomwisselaar is de opvolger van de minder
efficiënte kruiswisselaar. De tegenstroomwisselaar transporteert geen vocht of geuren. Het rendement bedraagt meer dan 95%.
Dankzij deze eigenschappen, in combinatie met de geteste dichtheid van elk geproduceerd onderdeel, vindt het zijn toepassing in zowel warmteterugwinningsunits van passiefhuizen als in industriële toepassingen.
- Rendement tot ruim 95%
- Uitstekende prijs-kwaliteitverhouding
- De beste balans tussen drukverlies en efficiëntie
- Speciaal ontwikkelde vingeometrie voor optimale warmteoverdrachtseigenschappen
- 100% lektesten
- Dubbele naadtechnologie voor de gehele productlijn = beste dichtheid op de markt
- Lengtes van alle maten tot 950 mm (in één stuk)
- Afmetingen: 899 x 674 x 700 mm
- Gewicht: 36,15 kg
- Materiaal: aluminium
- Eurovent-, ILH-, TÜV-, EAC-, QMS-, OHMS- en EMS- certificeringen
Warmtewisselaarparameters bij: binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -5°C en relatieve vochtigheid 25%, binnenluchttemperatuur 25°C en relatieve vochtigheid 80%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
- Stroomsnelheid 600m3/uur - Rendement 96,2% - Frontale snelheid 0,5 m/s - Drukverlies - inlaat - 27,58 Pa, uitlaat - 40,27 Pa
- Stroomsnelheid 1900m3/uur - Rendement 95,1% - Frontale snelheid 1,5 m/s - Drukverlies - inlaat - 137,3 Pa, uitlaat - 207,7 Pa
- Stroomsnelheid 2500/uur - Rendement 95% - Frontale snelheid 1,9 m/s - Drukverlies - inlaat - 203 Pa, uitlaat - 309,1 Pa
Op verzoek sturen wij u de volledige parameters van de warmtewisselaar en de daaruit voortvloeiende waarden per e-mail in de vorm van parameterbladen in .pdf-formaat, onder de door u gewenste omstandigheden (vochtigheid, temperatuur, luchtvolumestroom).
Efficiëntie van RX-tegenstroomwisselaars
Grafiek van de afhankelijkheid van het drukverlies - PD [Pa] van de volumestroom AV [m3/h] - warmtewisselaar RX 08/700
Parameters voor de gemiddelde winterperiode in Tsjechië
binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 6°C en relatieve vochtigheid 76%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - warmtewisselaar RX 08/700verkeerd>
Parameters voor de gemiddelde winterperiode in Tsjechië
binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 6°C en relatieve vochtigheid 76%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
De warmtewisselaar kan op elke gewenste positie in het toestel worden gemonteerd (kast, omkasting).
 | Installatie op een smalle schaal. Aanbevolen helling van 3° naar de uitlaat van afvalwarmte voor een goede afvoer van condensaat. |
 | Installatie op het voorvlak Aanbevolen helling van 5° naar de uitlaat van afvalwarmte voor een goede afvoer van condensaat. |
 | Installatie op een smalle bak Deze positie is alleen mogelijk als het volledige gewicht van de wisselaar niet op een smalle plaat rust. |
Om zo snel mogelijk op uw bestelling te kunnen reageren, hebben wij de meest gangbare wisselaars in grote hoeveelheden op voorraad.
Als u niet uit ons aanbod in de e-shop kiest, kunnen wij u zonder probleem een prijs voor een wisselstuk aanbieden volgens de onderstaande tabel.
Datasheet
- Garantieduur
- 36 maanden
- EUROVENT-certificering:
- JA
- Lattenmateriaal:
- Aluminium
- Omhulselmateriaal:
- Aluminium
- Hoogste efficiëntie bij output [m3/uur]:
- 330 - 2500
- Afmetingen lxbxh [mm]:
- 899 x 674 x 700
- Bladafstand [mm]:
- 2.6
- Gewicht [kg]:
- 36.15
- Bedrijfstemperatuur [°C]
- -40 tot +80
