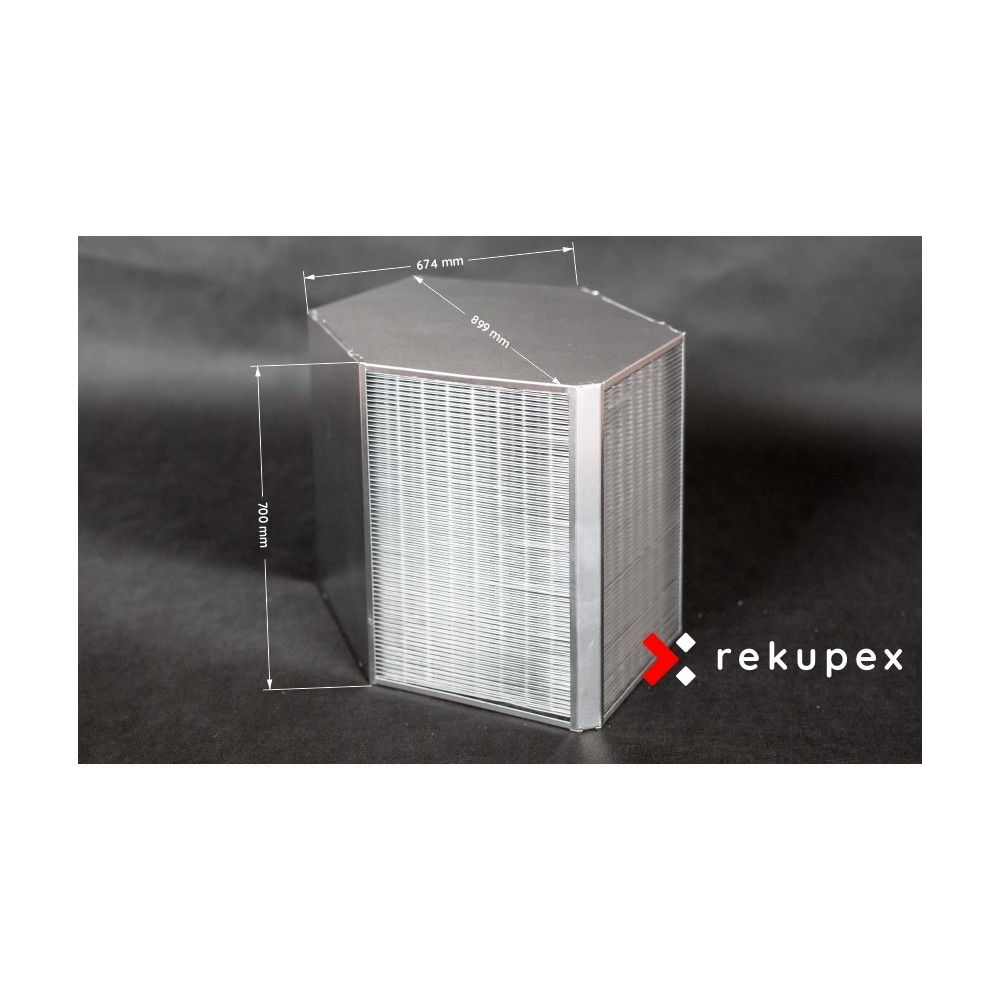

Scambiatore di calore recuperativo RX 08/700 (recuperatore di aria calda a flusso controcorrente per il recupero dell'aria)
Portata 2500m3/ora - Efficienza 95% ....
Portata 1100m3/ora - Efficienza 95,1% ....
Portata 330m3/ora - Efficienza 96% ....
Dimensioni: 899 x 674 x 700 mmm....
Peso: 36,15 kg ....
Materiale: alluminio
RX e RX-P sono moderni scambiatori a flusso controcorrente con alette realizzate in alluminio resistente e plastica. Lo scambiatore a controcorrente è il successore dello scambiatore a flusso minore
scambiatore incrociato efficiente. Lo scambiatore a flusso controcorrente non trasmette umidità né odori. La sua efficienza supera il 95%.
È grazie a queste proprietà, unite alla collaudata tenuta di ogni pezzo prodotto, che trova impiego sia nei recuperatori di calore delle case passive sia in applicazioni industriali.
- Efficienza fino a oltre il 95%
- Ottimo rapporto qualità prezzo
- Il miglior equilibrio tra perdita di pressione ed efficienza
- Geometria delle alette appositamente sviluppata per proprietà di trasferimento termico ottimali
- Test di tenuta al 100%
- Tecnologia a doppia cucitura per l'intera linea di prodotti = la migliore tenuta sul mercato
- Lunghezze di tutte le dimensioni fino a 950 mm (in un unico pezzo)
- Dimensioni: 899 x 674 x 700 mm
- Peso: 36,15 kg
- Materiale: alluminio
- Certificazioni Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS
Parametri dello scambiatore di calore a: rapporto aria interna/esterna 1:1, temperatura aria esterna -5°C e umidità relativa 25%, temperatura aria interna 25°C e umidità relativa 80%, risultati da software di calcolo certificato dalla società europea Eurovent
- Portata 600 m3/ora - Efficienza 96,2% - Velocità frontale 0,5 m/s - perdita di carico - ingresso - 27,58 Pa, uscita - 40,27 Pa
- Portata 1900 m3/ora - Efficienza 95,1% - Velocità frontale 1,5 m/s - perdita di carico - ingresso - 137,3 Pa, uscita - 207,7 Pa
- Portata 2500/ora - Efficienza 95% - Velocità frontale 1,9 m/s - perdita di carico - ingresso - 203 Pa, uscita - 309,1 Pa
Su richiesta, vi invieremo via e-mail i parametri completi dello scambiatore e i valori risultanti sotto forma di schede parametri in formato .pdf, alle condizioni desiderate (umidità, temperatura, portata d'aria).
Efficienza degli scambiatori di calore a controcorrente RX
Grafico di dipendenza della perdita di carico - PD [Pa] dalla portata volumetrica AV [m3/h] - scambiatore RX 08/700
Parametri per il periodo invernale medio nella Repubblica Ceca
rapporto aria interna/esterna 1:1, temperatura aria esterna 6°C e umidità relativa 76%, temperatura aria interna 25°C e umidità relativa 28%, risultati da software di calcolo certificato dalla società europea Eurovent
Grafico della dipendenza dell'efficienza EFF [%] dalla portata volumetrica AV [m3/h] - scambiatore RX 08/700sbagliato>
Parametri per il periodo invernale medio nella Repubblica Ceca
rapporto aria interna/esterna 1:1, temperatura aria esterna 6°C e umidità relativa 76%, temperatura aria interna 25°C e umidità relativa 28%, risultati da software di calcolo certificato dalla società europea Eurovent
Lo scambiatore di recupero del calore può essere installato in qualsiasi posizione dell'unità (armadio, scatola).
 | Installazione su vassoio stretto. Per un buon drenaggio della condensa si consiglia una pendenza di 3° verso l'uscita del calore di scarto. |
 | Installazione sulla superficie frontale Per un buon drenaggio della condensa si consiglia una pendenza di 5° verso l'uscita del calore di scarto. |
 | Installazione su vassoio stretto Questa posizione è possibile solo se l'intero peso dello scambiatore non poggia su un vassoio stretto. |
Per poter rispondere ai vostri ordini il più rapidamente possibile, teniamo in magazzino gli scambiatori più richiesti in grandi quantità.
Se non scegliete uno degli scambiatori che offriamo nell'e-shop, non avremo problemi a fornirvi il prezzo di qualsiasi scambiatore in base alla tabella sottostante.
Scheda tecnica
- Durata della garanzia
- 36 mesi
- Certificazione EUROVENT:
- SÌ
- Materiale delle doghe:
- Alluminio
- Materiale del rivestimento:
- Alluminio
- Massima efficienza in uscita [m3/ora]:
- 330 - 2500
- Dimensioni lxwxh [mm]:
- 899 x 674 x 700
- Distanza tra le lame [mm]:
- 2.6
- Peso [kg]:
- 36.15
- Temperatura di esercizio [°C]
- Da -40 a +80
