Vi presentiamo una soluzione intelligente per un sistema di recupero del calore con facile rimozione dello scambiatore di recupero del calore certificato EUROVENT e infinita variabilità del sistema di ventilazione risultante (a differenza delle unità di recupero del calore, i ventilatori sono posizionati
separatamente nella conduttura, nonché altri accessori aggiuntivi. Grazie a ciò, il sistema garantisce una lunga durata con facile sostituzione dei singoli componenti, espandibilità illimitata e aggiornamenti del sistema in min. prezzo)
 |
RIMUOVERE LO SCAMBIATORE DI CALORE DAL RECUBOX è semplicissimo, si può fare letteralmente in un colpo solo. |
|
|
MASSIMA IGIENE garantita grazie alla possibilità di smontare lo scambiatore e di lavare sia lo scambiatore stesso che l’intero gruppo. Lo scambiatore è certificato dall'ILH di Berlino con certificato igienico e il materiale RECUBOX è certificato per la conservazione degli alimenti e l'uso nel settore sanitario. |
 |
LA SIGILLATURA DELLO SCAMBIATORE nel RECUBOX avviene tramite sigillatura nella scanalatura, senza l'utilizzo di adesivi o sigillanti adesivi, che si degradano nel tempo. In questo modo è molto semplice rimuovere e reinserire lo scambiatore. Se necessario, la guarnizione può essere facilmente sostituita. |
 |
SENZA VITI, RIVETTI O COLLA : RECUBOX è realizzato con un unico tipo di materiale utilizzando la tecnologia di saldatura a gas caldo . Ciò garantisce giunzioni assolutamente ermetiche , senza degradazione dovuta all'invecchiamento , rispetto ad altre giunzioni realizzate con materiali di tipo diverso. |
 |
LA GAMMA DI DIMENSIONI è così ampia che riusciamo a trovare un RECUBOX adatto con il volume di flusso d'aria necessario anche per gli spazi più ombreggiati. |
 |
RECUBOXY OPEN sono progettati per la linea di produzione completa degli scambiatori RX, RX-P e RSX-P certificati EUROVENT |
 |
L'INTERVALLO DI PORTATA è da 50 a X.000 m3/ora. |
| ;margin-right:auto;" alt="ionizator.png" width="40" height="40" /> |
POSSIBILITÀ DI COLLEGAMENTO SEMPLICE DELLO IONIZZATORE MALAPA IN03 |
 |
VARIABILITÀ INFINITA di posizionamento degli ugelli di ingresso e di uscita in qualsiasi dimensione |
 |
L'USO SPECCHIO è possibile per tutte le varianti. Lo scarico della condensa è fissato con un raccordo a vite da 1/2" di diametro ed è montato in 2 punti. |
 |
L'INSTALLAZIONE è semplice grazie ai fori di montaggio per barre filettate |
 |
FILTRI DI GRANDE AREA per utilizzare qualsiasi tessuto filtrante facilmente sostituibile. L'unità è dotata fondamentalmente di tessuti filtranti di classe di filtrazione M5. |
 |
BY-PASS è disponibile come parte di cortocircuito o integrata con predisposizione per controllo manuale o servocomando. Il diametro dell'albero di bypass è di 14 mm |
 |
RECUBOX può essere ordinato senza ISOLAMENTO termico oppure con isolamento da 30 e 50 mm. È essenziale che l'isolamento sia sigillato ermeticamente tra due gusci. Quindi, se ordinate un RECUBOX isolato, oltre all'isolamento riceverete anche una guaina aggiuntiva in PP da 5 mm di spessore. |
Uno scambiatore di queste dimensioni può essere rimosso dal RECUBOX® con estrema facilità, grazie al sofisticato metodo di sigillatura con profili distanziatori.
SCHEMA DI COLLEGAMENTO APERTO RECUBOX IN UNA CASA UNIFAMILIARE
PRESENTAZIONE VIDEO DI RECUBOX - SENZA PORTA DI ACCESSO:
|
|||
 |

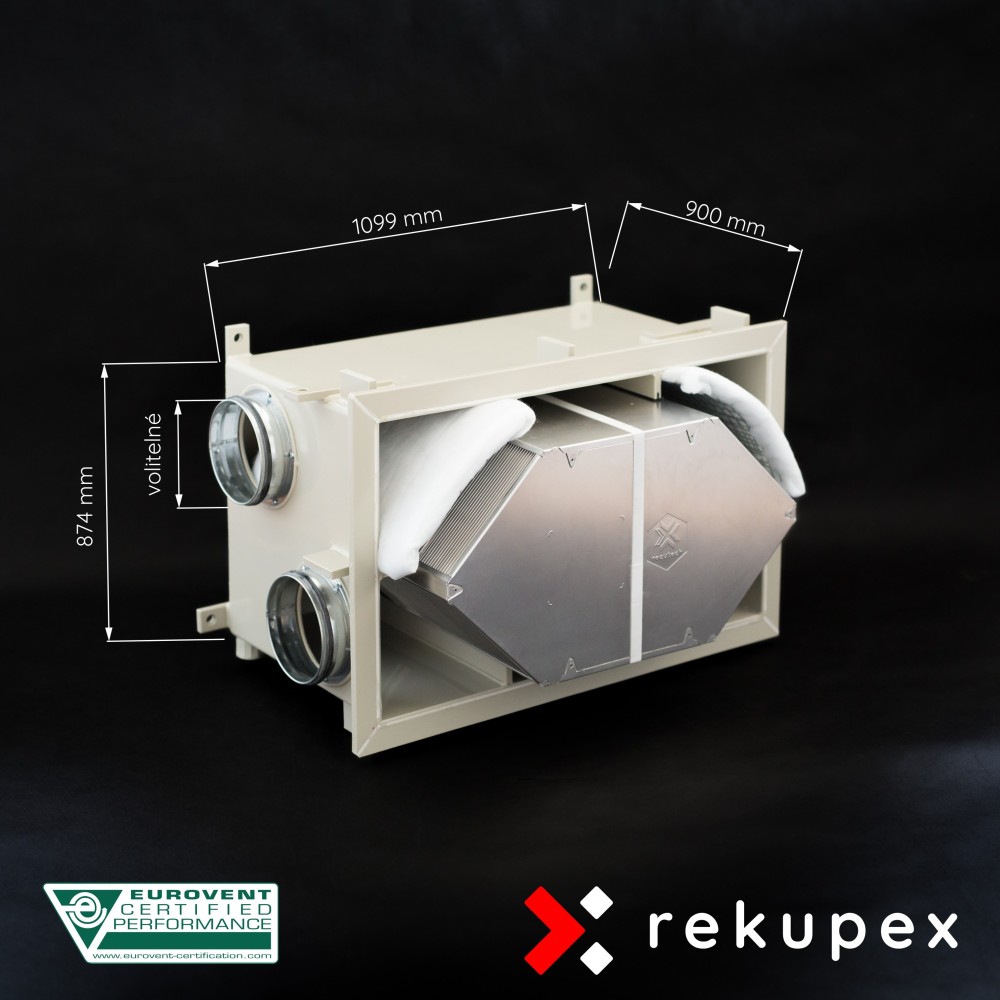

A01 SCAMBIATORE DI CALORE A VASSOIO LARGO, 4 PORTE LATERALI Dimensioni: 1099 (A) x 874 (B) x 900 (C) mm - larghezza x altezza x profondità |
||
|
|
B01 SCAMBIATORE DI CALORE A VASSOIO STRETTO, 4 PORTE LATERALI Dimensioni: 1099 (B) x 874 (A) x 900 (C) mm - altezza x larghezza x profondità |
||
|
|
A02 SCAMBIATORE DI CALORE A VASSOIO LARGO, 2 ATTACCHI VERSO L'ALTO, 2 ATTACCHI AFFIANCATI Dimensioni: 1099 (A) x 874 (B) x 900 (C) mm - larghezza x altezza x profondità |
||
|
|
B02 SCAMBIATORE DI CALORE A VASSOIO STRETTO, 2 ATTACCHI VERSO L'ALTO, 2 ATTACCHI LATERALI Dimensioni: 1099 (B) x 874 (A) x 900 (C) mm - altezza x larghezza x profondità |
||
| DIMENSIONI DI ACCESSO AL SERVIZIO E BY-PASS | |
 |
ACCESSO AL SERVIZIO - dimensione E Davanti alla porta del recubox deve essere previsto uno spazio minimo corrispondente alla lunghezza dello scambiatore, affinché lo scambiatore possa essere estratto dal recubox senza problemi. E = C - 60 [mm] BY-PASS INTEGRATO - dimensione F Il by-pass integrato è posizionato “dietro lo scambiatore” e aumenta la profondità del recubox di 1/3.
Il controllo della serranda BY-PASS è dotato di un albero ⌀ 14 mm per il collegamento di un servoazionamento (min. 2 Nm). BY-PASS aperto sulla destra. Sull'albero è installata una leva per il funzionamento manuale. BY-PASS apre il bypass dell'aria fresca attorno allo scambiatore con una perdita di pressione praticamente nulla. L'apertura del BY-PASS non chiude il passaggio attraverso lo scambiatore, ma grazie al BY-PASS aperto si riduce al minimo la quantità di aria fresca che passa attraverso lo scambiatore. |
INFORMAZIONI COMPLETE SULLO SCAMBIATORE INTEGRATO (opzione al momento dell'ordine):
I PREZZI SONO DEFINITIVI E INCLUDONO LO SCAMBIACAMBIO INTEGRATO, TUTTI I COSTI, LE TASSE E LE COMMISSIONI.
Scheda tecnica
Ventilatore EC moderno ...... Massimo capacità 1500 m3/h ..... Diametro di collegamento 315 mm...
Diametro di collegamento 315 mm Massimo capacità 1340 m3/h.
