Nous offrons une large sélection de échangeurs enthalpiques adaptés à la plupart des unités de récupération de chaleur. Si vous ne trouvez pas le modèle approprié, n'hésitez pas à nous contacter – nous serons ravis de vous aider !
Fabriqué en République tchèque ...
Equipé d'un échangeur RX 08/700....
Échangeur amovible....
Débit jusqu'à 2500 m3/heure....
Efficacité certifiée jusqu'à 96%....
Échangeur amovible .....
Filtres M5 .....

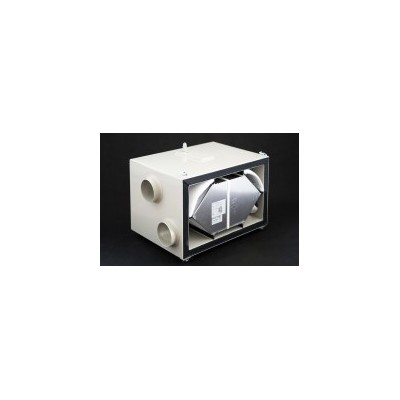

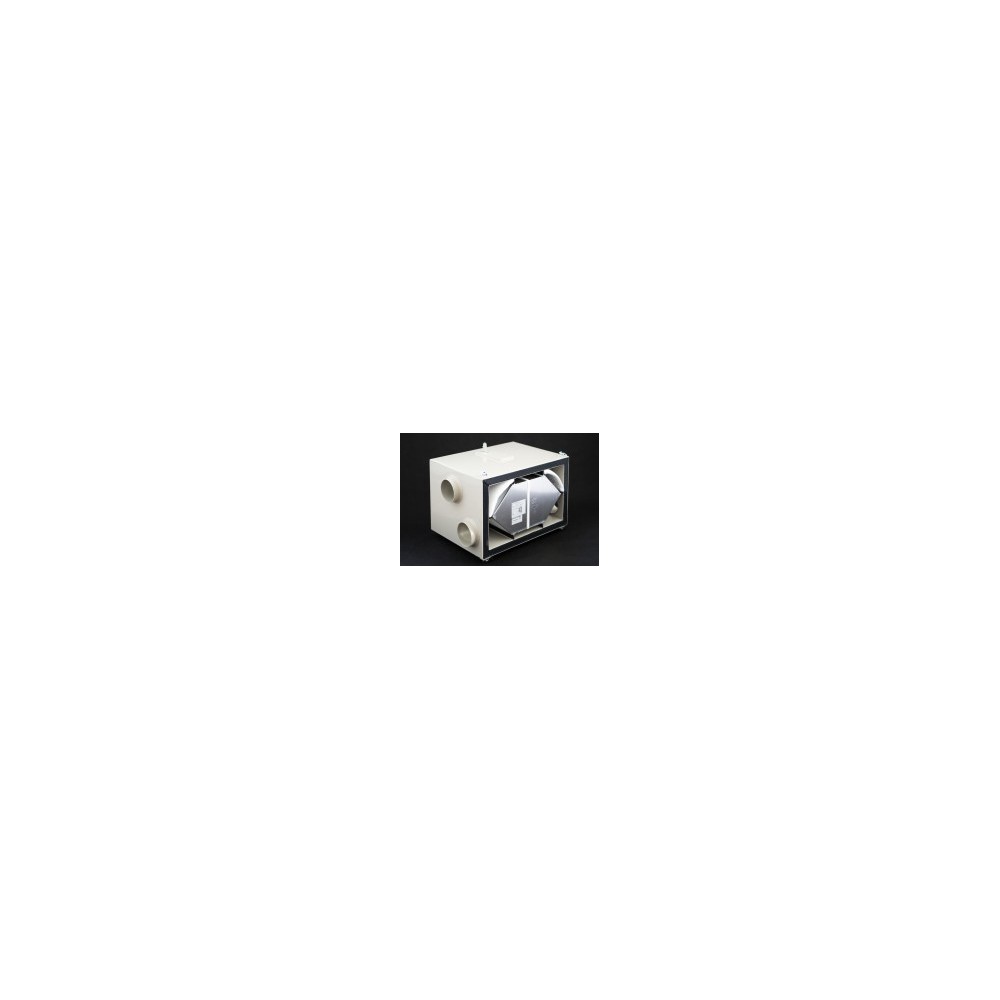

Nous vous présentons une solution intelligente pour un système de récupération de chaleur avec un retrait facile de l'échangeur de récupération de chaleur certifié EUROVENT et une variabilité infinie du système de ventilation résultant (contrairement aux unités de récupération de chaleur, les ventilateurs sont placés
séparément dans le pipeline, ainsi que d'autres accessoires supplémentaires. Grâce à cela, le système garantit une longue durée de vie avec un remplacement facile des composants individuels, une extensibilité illimitée et des mises à niveau du système en min. prix)
 |

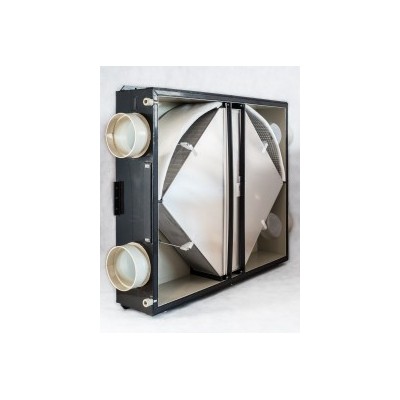

LE DÉMONTAGE DE L'ÉCHANGEUR DE CHALEUR DU RECUBOX est très simple, littéralement en une seule fois. |
|
|
L'HYGIÈNE MAXIMALE est garantie grâce à la possibilité de retirer l'échangeur et de laver à la fois l'échangeur lui-même et l'ensemble de l'unité. L'échangeur est certifié par l'ILH Berlin avec un certificat d'hygiène et le matériau RECUBOX est certifié pour le stockage des aliments et l'utilisation dans les soins de santé. |
 |
L'ÉTANCHÉITÉ DE L'ÉCHANGEUR dans RECUBOX se fait par scellement dans la rainure sans utilisation d'adhésifs ni de scellement adhésif, qui se dégrade avec le temps. Cela rend le retrait et la réinsertion de l'échangeur très faciles. Le joint peut être facilement remplacé si nécessaire. |
 |
PAS DE VIS, RIVETS NI COLLE - RECUBOX est fabriqué à partir d'un seul type de matériau utilisant la technologie de soudage au gaz chaud . Cela garantit des joints absolument étanches sans dégradation due au vieillissement , par rapport à d'autres joints de différents types de matériaux. |
 |
LA GAMME DE TAILLES est si large que nous sommes en mesure de trouver un RECUBOX adapté avec le volume de flux d'air nécessaire même pour les espaces les plus ombragés. |
 |
Les RECUBOXY OPEN sont conçus pour la ligne de production complète des échangeurs RX, RX-P et RSX-P certifiés EUROVENT |
 |
LA PLAGE DE DÉBIT est de 50 à X 000 m3/heure. |
| ;margin-right:auto;" alt="ionizator.png" width="40" height="40" /> |
POSSIBILITÉ DE CONNEXION SIMPLE DE L'IONISATEUR MALAPA IN03 |
 |
VARIABILITÉ infinie du placement des buses d'entrée et de sortie dans toutes les dimensions |
 |
L'UTILISATION DU MIROIR est possible pour toutes les variantes. L'évacuation des condensats est fixée avec un raccord à vis de 1/2" de diamètre et est montée à 2 endroits. |
 |
L'INSTALLATION est facile grâce aux trous de montage pour tiges filetées |
 |
FILTRES DE GRANDE SURFACE pour utiliser n'importe quel tissu filtrant facilement remplaçable. L'unité est essentiellement équipée de tissus filtrants de classe de filtration M5. |
 |
BY-PASS est disponible en tant que pièce de court-circuit ou intégrée avec préparation pour commande manuelle ou servo. Le diamètre de l'arbre de dérivation est de 14 mm |
 |

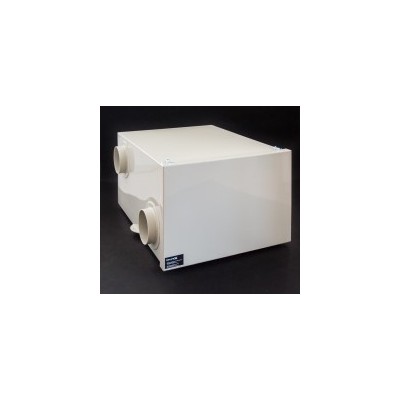

RECUBOX peut être commandé soit sans ISOLATION thermique, soit avec une isolation de 30 et 50 mm. Il est essentiel que l’isolation soit hermétiquement scellée entre deux coques. Ainsi, si vous commandez une RECUBOX isolée, vous recevrez également une gaine PP supplémentaire de 5 mm d'épaisseur en plus de l'isolation. |
Un échangeur de ces dimensions peut être retiré du RECUBOX® assez facilement, grâce à la méthode sophistiquée d'étanchéité avec des profils d'espacement.
SCHÉMA DE CONNEXION OUVERTE RECUBOX DANS UNE MAISON FAMILIALE
PRÉSENTATION VIDÉO DE RECUBOX - SANS PORTE D'ACCÈS :
|
|||
 |

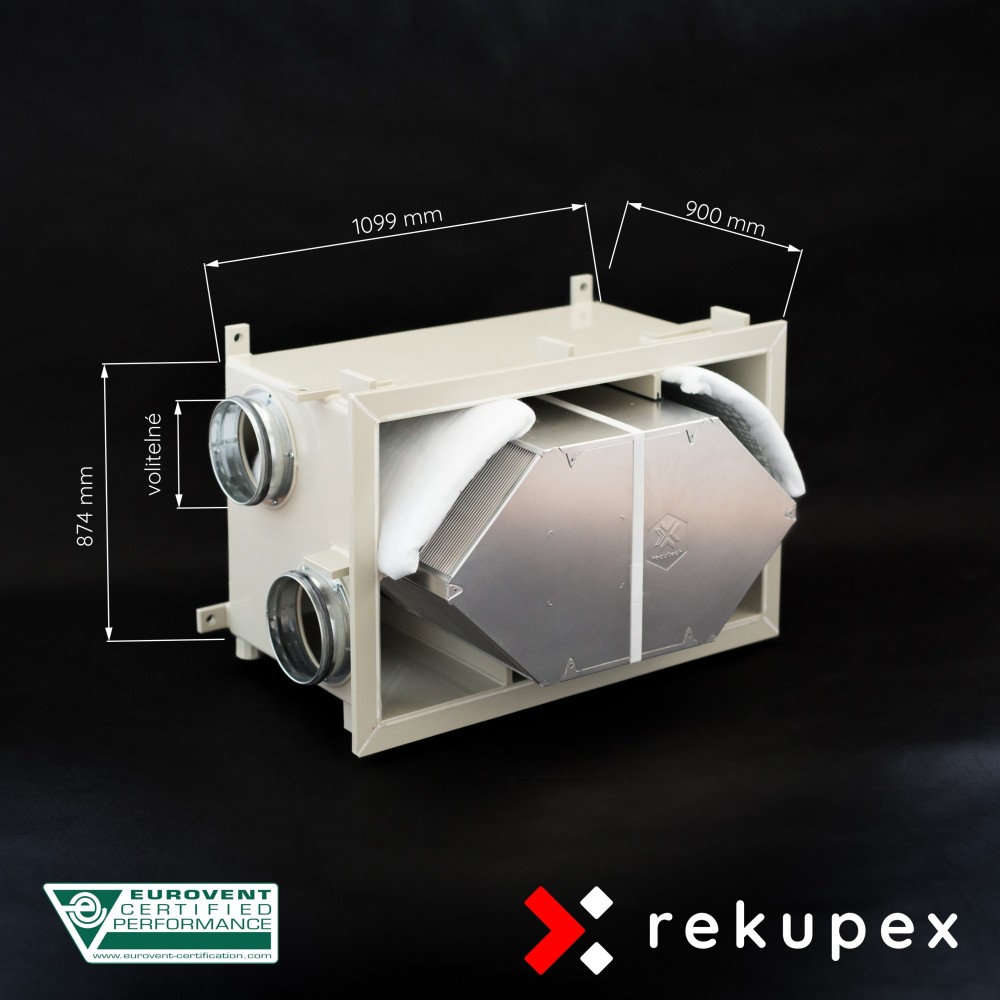

A01 ÉCHANGEUR DE CHALEUR À PLATEAU LARGE, 4 PORTS SUR LE CÔTÉ Dimensions : 1099 (A) x 874 (B) x 900 (C) mm - largeur x hauteur x profondeur |
||
|
|
B01 ÉCHANGEUR DE CHALEUR À PLATEAU ÉTROIT, 4 PORTS SUR LE CÔTÉ Dimensions : 1099 (B) x 874 (A) x 900 (C) mm - hauteur x largeur x profondeur |
||
|
|
A02 ÉCHANGEUR DE CHALEUR À PLATEAU LARGE, 2 CONNEXIONS VERS LE HAUT, 2 CONNEXIONS LATÉRALES Dimensions : 1099 (A) x 874 (B) x 900 (C) mm - largeur x hauteur x profondeur |
||
|
|
B02 ÉCHANGEUR DE CHALEUR À PLATEAU ÉTROIT, 2 CONNEXIONS VERS LE HAUT, 2 CONNEXIONS LATÉRALES Dimensions : 1099 (B) x 874 (A) x 900 (C) mm - hauteur x largeur x profondeur |
||
| DIMENSIONS D'ACCÈS ET DE DÉRIVATION DE SERVICE | |
 |
ACCÈS AU SERVICE - dimension E Un espace minimum correspondant à la longueur de l'échangeur doit être prévu devant la porte du recubox afin que l'échangeur puisse être retiré du recubox sans problème. E = C - 60 [mm] BY-PASS INTÉGRÉ - dimension F Le by-pass intégré est situé « derrière l’échangeur » et augmente le recubox d’1/3 de la profondeur.
La commande de registre BY-PASS est équipée d'un arbre ⌀ 14 mm pour le raccordement d'un servomoteur (min. 2 Nm). Le BY-PASS est ouvert sur la droite. Un levier pour le fonctionnement manuel est installé sur l'arbre. BY-PASS ouvre le by-pass d'air frais autour de l'échangeur avec une perte de pression quasi nulle. L'ouverture du BY-PASS ne ferme pas le passage à travers l'échangeur, mais grâce au BY-PASS ouvert, la quantité d'air frais traversant l'échangeur est minimisée. |
INFORMATIONS COMPLÈTES SUR L'ÉCHANGEUR INTÉGRÉ (option à la commande) :
RX 08/700 - LIEN VERS LES DÉTAILS
LES PRIX SONT DÉFINITIFS INCLUANT L'ÉCHANGEUR INTÉGRÉ, TOUS LES COÛTS, TAXES ET FRAIS.
Fiche technique
Ventilateur EC moderne ...... Max. capacité 1500 m3/h ..... Diamètre de raccordement 315 mm...
Diamètre de raccordement 315 mm Max. capacité 1340 m3/h.
