Échangeur de chaleur à récupération RSX-P 03/500 (récupérateur d'air chaud à contre-courant pour la récupération d'air)
Débit 700 m3/heure - Rendement 93% - Perte de charge 269 Pa ....
Débit 350 m3/heure - Rendement 93,9% - Perte de charge 90,95 Pa ....
Débit 50 m3/heure - Rendement 95,4% - Perte de charge 0,84 Pa ....

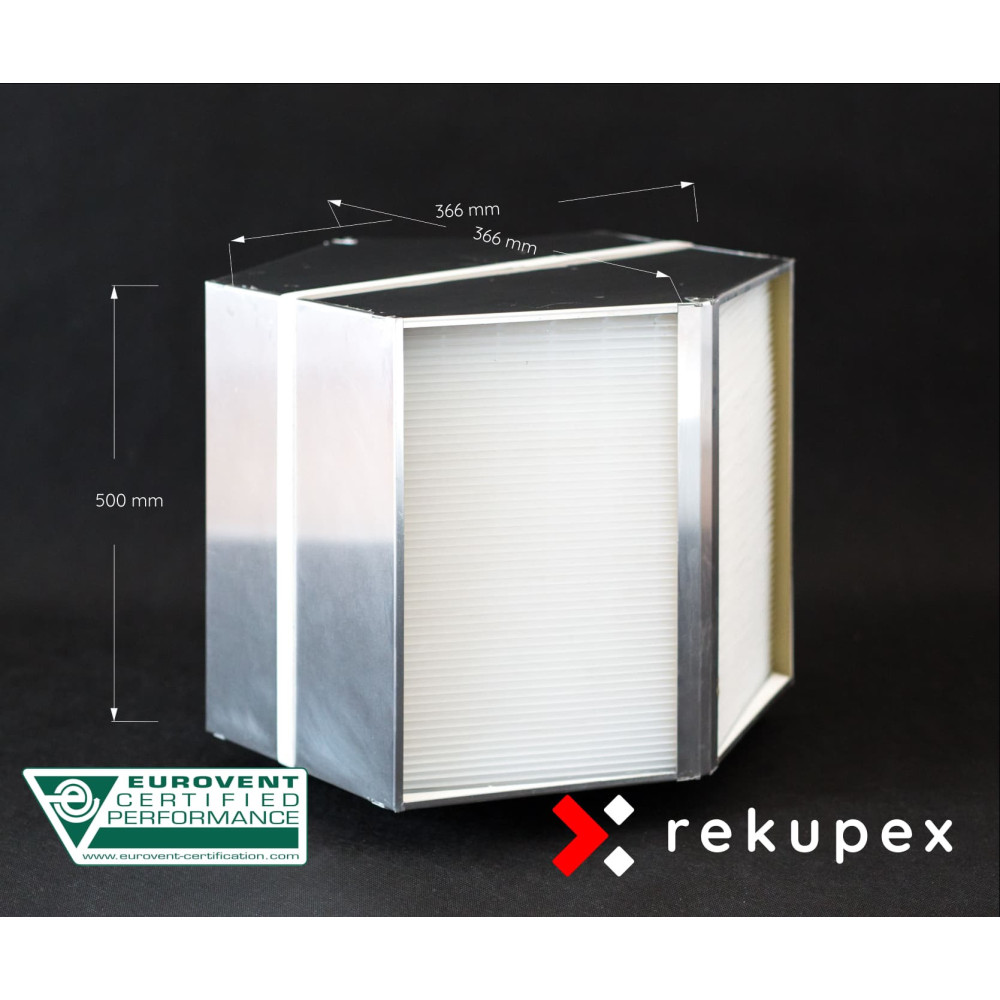

Dimensions : 366 x 366 x 500 mm ....
Espacement des lames : 3,2 mm ....
Poids : 7 kg ....
Matériau : plastique (HPS - polystyrène à haut impact)
Nous gardons l'échangeur RSX-P 03/500 en stock et expédions IMMÉDIATEMENT après réception de votre commande.
Les RX, RX-P et RSX-P sont des échangeurs à contre-courant modernes dotés d'ailettes en aluminium et plastique durables. L'échangeur à contre-courant succède à l'échangeur moins cher.
Échangeur à flux croisés performant. L'échangeur à contre-courant ne transmet ni humidité ni odeurs. Son rendement dépasse 95 %.
C'est grâce à ces propriétés, ainsi qu'à l'étanchéité testée de chaque pièce fabriquée, qu'il trouve son utilisation aussi bien dans les unités de récupération de chaleur des maisons passives que dans les applications industrielles.
- Efficacité jusqu'à plus de 95%
- Pertes de pression inférieures par rapport aux produits similaires sur le marché
- Chaque échangeur est testé pour une étanchéité à 100 %
- Nouvelle géométrie des lattes
- Idéal pour les unités résidentielles
- Lattes soudées par ultrasons HPS
- Manipulation facile grâce aux sangles de manutention
- Paramètres garantissant une valeur de calcul SEC élevée
- Idéal pour les unités résidentielles
- Certification Eurovent, SMQ, SMH, EMS
Paramètres de l'échangeur à : rapport air intérieur/air extérieur 1:1, température de l'air extérieur -5°C et humidité relative 25%, température de l'air intérieur 25°C et humidité relative 80%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent
- Débit 50 m3/heure - Rendement 95,4 % - Vitesse frontale 0,13 m/s - Perte de charge - entrée - 0,62 Pa, sortie - 0,84 Pa
- Débit 350 m3/heure - Rendement 93,9 % - Vitesse frontale 0,93 m/s - Perte de charge - entrée - 67,79 Pa, sortie - 90,95 Pa
- Débit 700 m3/heure - Rendement 93 % - Vitesse frontale 1,85 m/s - Perte de charge - entrée - 201,4 Pa, sortie - 269,7 Pa
Sur demande, nous vous enverrons par e-mail les paramètres complets de l'échangeur et les valeurs résultantes sous forme de fiches de paramètres au format .pdf, dans les conditions souhaitées (humidité, température, débit d'air).

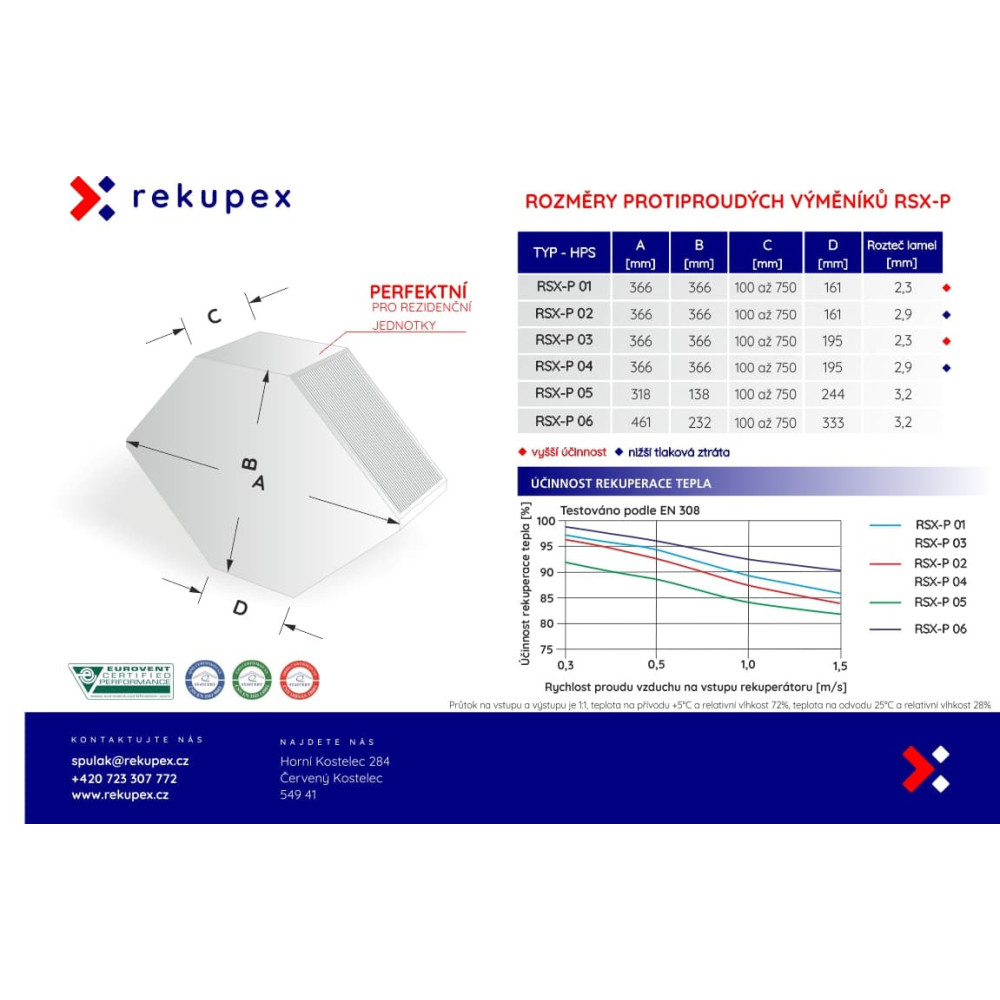

Graphique de la perte de charge - PD [Pa] en fonction du débit volumique AV [m3/h] - échangeur de chaleur RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Paramètres de la période hivernale moyenne en République tchèque
rapport air intérieur/air extérieur 1:1, température de l'air extérieur 1°C et humidité relative 78%, température de l'air intérieur 25°C et humidité relative 28%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent
Graphique de la dépendance de l'efficacité EFF [%] sur le débit volumique AV [m3/h] - échangeur RSX-P 03/500 - RECUTECH RSF+16-500-HF-32
Paramètres de la période hivernale moyenne en République tchèque
rapport air intérieur/air extérieur 1:1, température de l'air extérieur 1°C et humidité relative 78%, température de l'air intérieur 25°C et humidité relative 28%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent
hauteur="496" />
L'échangeur récupérateur de chaleur peut être installé dans n'importe quelle position de l'unité (armoire, caisson).
 | Installation sur plateau étroit. Pente recommandée de 3° vers la sortie de chaleur perdue pour une bonne évacuation des condensats. |
 | Installation sur la surface avant Pente recommandée de 5° vers la sortie de chaleur perdue pour une bonne évacuation des condensats. |
 | Installation sur un plateau étroit Cette position n'est possible que si tout le poids de l'échangeur ne repose pas sur un plateau étroit. |
Si vous ne faites pas votre choix parmi notre offre dans la boutique en ligne, nous n'avons aucun problème à vous proposer le prix d'un échangeur selon le tableau ci-dessous.
Fiche technique
- Durée de la garantie
- 36 m.
- Matériau des lattes :
- HPS
- Matériau de revêtement :
- AL
- Rendement maximal à la sortie [m3/heure] :
- 0-700
- Dimensions lxlxh [mm] :
- 366x366x500
- Espacement des lames [mm] :
- 3.2
- Température de fonctionnement [°C]
- min. -20, max- +60
Débit 700 m3/heure - Rendement 93% - Perte de charge 269 Pa ....
Débit 350 m3/heure - Rendement 93,9% - Perte de charge 90,95 Pa ....
Débit 50 m3/heure - Rendement 95,4% - Perte de charge 0,84 Pa ....
Dimensions : 366 x 366 x 500 mm ....
Espacement des lames : 3,2 mm ....
Poids : 7 kg ....
Matériau : plastique (HPS - polystyrène à haut impact)
