Scambiatore di calore di recupero RSX-P 03/500 (recuperatore di aria calda a flusso controcorrente per il recupero dell'aria)

Portata 700 m3/ora - Efficienza 93% - Perdita di carico 269 Pa ....
Portata 350 m3/ora - Efficienza 93,9% - Perdita di carico 90,95 Pa ....
Portata 50 m3/ora - Efficienza 95,4% - Perdita di carico 0,84 Pa ....

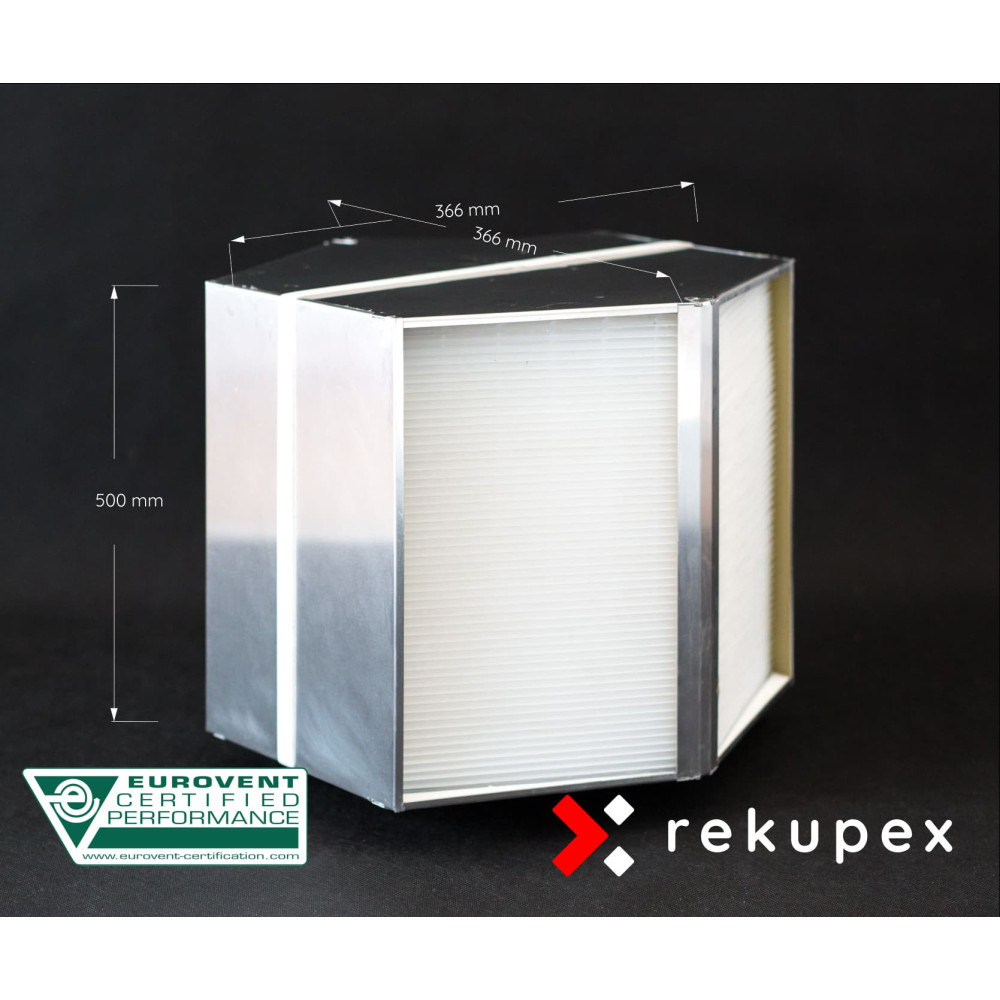

Dimensioni: 366 x 366 x 500 mm ....
Distanza tra le lame: 3,2 mm ....
Peso: 7 kg ....
Materiale: plastica (HPS - polistirene antiurto)

5.549 Kč
i
L'importo dell'IVA applicata è 0% per il paese Stati Uniti.
Quantità
Disponibile

Teniamo in magazzino lo scambiatore RSX-P 03/500 e lo spediamo IMMEDIATAMENTE dopo aver ricevuto l'ordine.

RX, RX-P e RSX-P sono moderni scambiatori a flusso inverso con alette in alluminio resistente e plastica. Lo scambiatore a flusso inverso è il successore del modello meno
Scambiatore a flussi incrociati efficiente. Lo scambiatore a flussi in controcorrente non trasmette umidità né odori. La sua efficienza supera il 95%.
È grazie a queste proprietà, unite alla collaudata tenuta di ogni pezzo prodotto, che trova impiego sia nei recuperatori di calore delle case passive sia in applicazioni industriali.

  • Efficienza fino a oltre il 95%
  • Perdite di pressione inferiori rispetto a prodotti simili sul mercato
  • Ogni scambiatore è testato per una tenuta del 100%
  • Nuova geometria delle doghe
  • Ideale per unità residenziali
  • Lamelle saldate ad ultrasuoni HPS
  • Facile da maneggiare, grazie alle cinghie di trasporto
  • Parametri che garantiscono un valore di calcolo SEC elevato
  • Ideale per unità residenziali
  • Certificazione Eurovent, QMS, OHMS, EMS

EUROVENT

Parametri dello scambiatore a: rapporto aria interna/esterna 1:1, temperatura aria esterna -5°C e umidità relativa 25%, temperatura aria interna 25°C e umidità relativa 80%, risultati da software di calcolo certificato dalla società europea Eurovent

  • Portata 50 m3/ora - Efficienza 95,4% - Velocità frontale 0,13 m/s - Perdita di carico - ingresso - 0,62 Pa, uscita - 0,84 Pa
  • Portata 350 m3/ora - Efficienza 93,9% - Velocità frontale 0,93 m/s - Perdita di carico - ingresso - 67,79 Pa, uscita - 90,95 Pa
  • Portata 700 m3/ora - Efficienza 93% - Velocità frontale 1,85 m/s - Perdita di carico - ingresso - 201,4 Pa, uscita - 269,7 Pa

Su richiesta, vi invieremo via e-mail i parametri completi dello scambiatore e i valori risultanti sotto forma di schede parametri in formato .pdf, alle condizioni desiderate (umidità, temperatura, portata d'aria).

Grafico della perdita di carico - PD [Pa] su portata volumetrica AV [m3/h] - scambiatore di calore RSX-P 03/500 - RECUTECH RSF+16-500-HF-32

Parametri per il periodo invernale medio nella Repubblica Ceca

rapporto aria interna/esterna 1:1, temperatura aria esterna 1°C e umidità relativa 78%, temperatura aria interna 25°C e umidità relativa 28%, risultati da software di calcolo certificato dalla società europea Eurovent

Efficienza dello scambiatore di recupero di calore

Grafico della dipendenza dell'efficienza EFF [%] dalla portata volumetrica AV [m3/h] - scambiatore RSX-P 03/500 - RECUTECH RSF+16-500-HF-32

Parametri per il periodo invernale medio nella Repubblica Ceca

rapporto aria interna/esterna 1:1, temperatura aria esterna 1°C e umidità relativa 78%, temperatura aria interna 25°C e umidità relativa 28%, risultati da software di calcolo certificato dalla società europea Eurovent

altezza="496" />

Lo scambiatore di recupero del calore può essere installato in qualsiasi posizione dell'unità (armadio, scatola).

scambiatore di recupero di calore su un piatto largo

Installazione su vassoio stretto.

Per un buon drenaggio della condensa si consiglia una pendenza di 3° verso l'uscita del calore di scarto.

scambiatore di recupero di calore sulla superficie frontale

Installazione sulla superficie frontale

Per un buon drenaggio della condensa si consiglia una pendenza di 5° verso l'uscita del calore di scarto.

scambiatore di recupero di calore su un vassoio stretto

Installazione su vassoio stretto

Questa posizione è possibile solo se l'intero peso dello scambiatore non poggia su un vassoio stretto.

Se non scegliete uno degli strumenti offerti dall'e-shop, non avremo problemi a fornirvi il prezzo di uno scambiatore in base alla tabella sottostante.

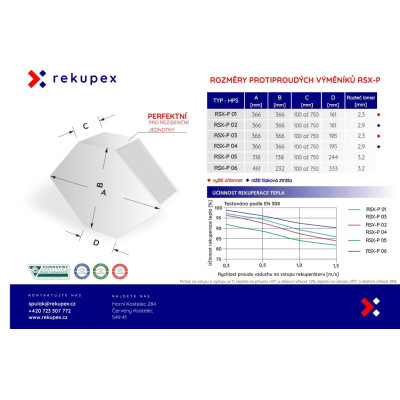

dimensioni ed efficienza degli scambiatori

Scheda tecnica

Durata della garanzia
36 m.
Materiale delle doghe:
HPS
Materiale del rivestimento:
AL
Massima efficienza in uscita [m3/ora]:
0-700
Dimensioni lxwxh [mm]:
366 x 366 x 500
Distanza tra le lame [mm]:
3,2
Temperatura di esercizio [°C]
min. -20, max- +60
