RECUBOX® X-POOL HRV 6000 – Chemisch bestendige opvangunit voor zwembaden en agressieve omgevingen
Volledig kunststof uitvoering van RECUBOX®
Chemisch bestendige RECUBOX® geschikt voor zwembaden en de chemische industrie
Absolute bestendigheid tegen chloor
Prestaties van 0 - 6000 m3/u.

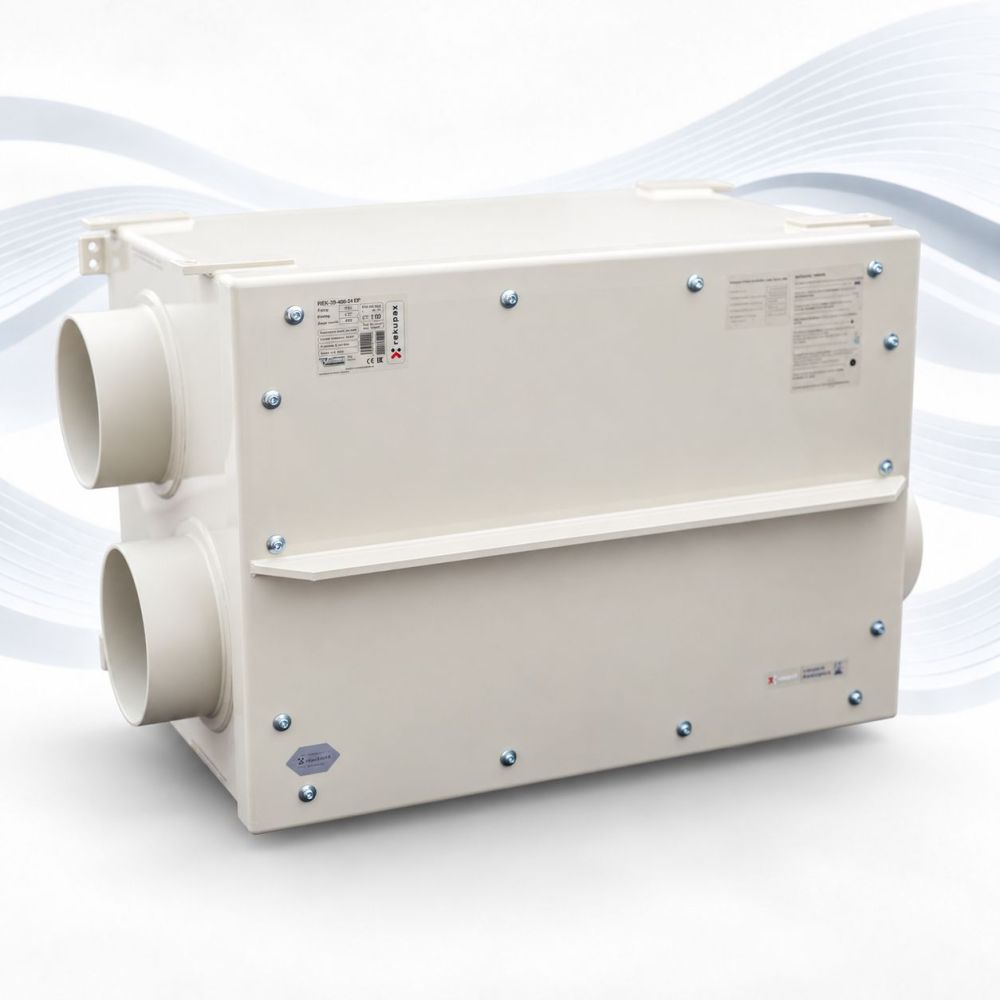

RECUBOX® X-POOL
De RECUBOX® X-POOL is een hoogwaardige chemisch bestendige warmteterugwinningsunit, ontworpen voor luchtrecuperatie in zwembaden, wellnesscentra, sauna's, laboratoria en industriële ruimtes met een hoge vochtigheidsgraad of de aanwezigheid van licht agressieve chemicaliën.
Bouw- en materiaalontwerp

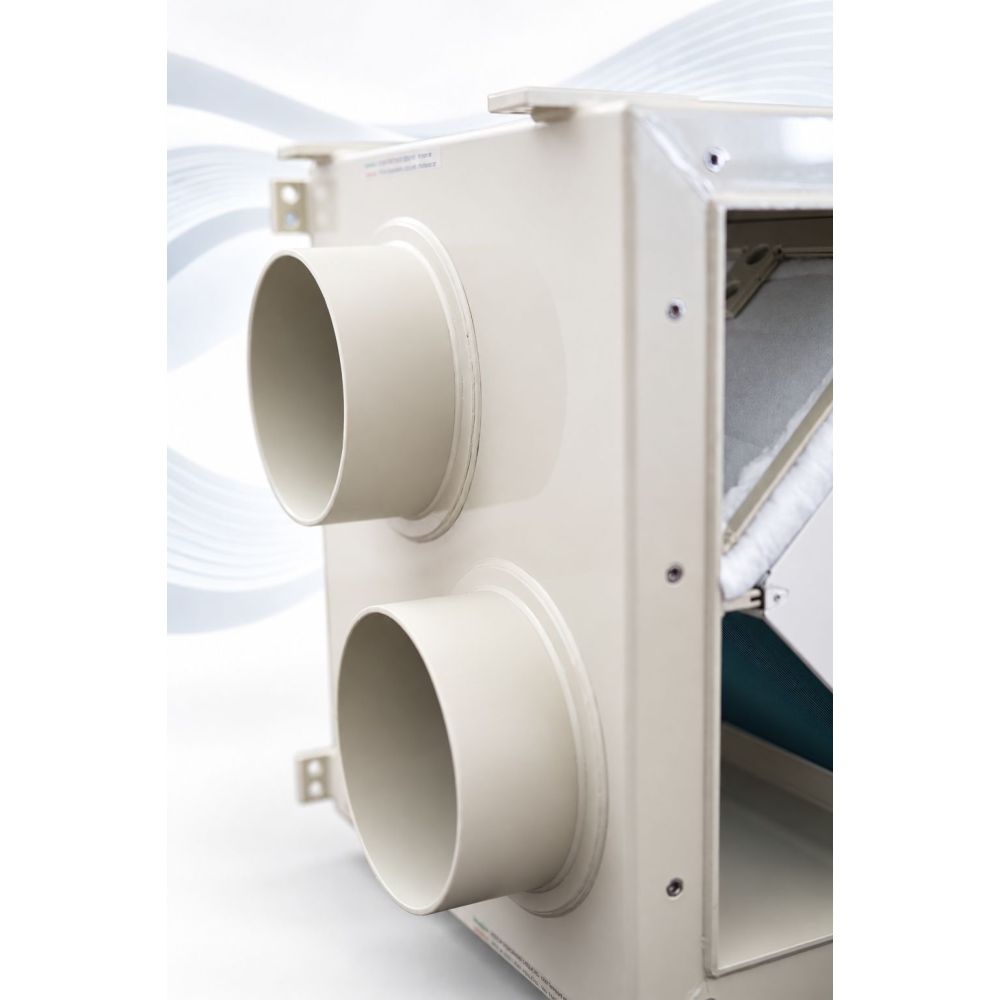

De gehele behuizing, de warmtewisselaar, flenzen, het filterframe, de houders en alle externe componenten zijn gemaakt van hoogwaardig polypropyleen (PP) – zonder metalen onderdelen, voor maximale chemische bestendigheid.
Het materiaal is extreem bestendig tegen:
- chloor en ozon in zwembadrecirculatie,
- zuren en basen,
- oplosmiddelen, alcohol en vluchtige organische stoffen (VOS),
- zoutnevel en corrosief vocht.
De constructie maakt gebruik van 100% gelaste verbindingen – geen gelijmde afdichtingen, geen lekkages. Alle afdichtingselementen zijn mechanisch uitgevoerd en zijn eenvoudig vervangbaar.
De gladde hygiënische wanden maken eenvoudig wassen en onderhoud mogelijk. De unit is ontworpen om een zeer lage onderhoudsbehoefte te combineren met een hoge hygiënische standaard.
Dankzij hun robuuste constructie, topkwaliteit en maximale hygiënische veiligheid maken onze RECUBOX® units deel uit van diverse projecten van de ČVUT (Tsjechische Technische Universiteit), waaronder het unieke S.A.W.E.R.-systeem dat UCEEB ontwikkelt voor het winnen van drinkwater uit de lucht.
Tegenstroom-warmtewisselaar – RECUTECH EPOXY uitvoering
De RECUBOX® is uitgerust met een warmtewisselaar in epoxy-uitvoering, geschikt voor gebruik in agressievere en corrosieve omgevingen.
- Corrosiebestendigheid volgens ASTM B117, geverifieerd met zoutoplossing (NaCl 5% / 35 °C) tot 1.000 uur
- Hoge bestendigheid tegen oplosmiddelen – bijv. trichloorethyleen (85 °C / 5 min) en tetrachloorethyleen (120 °C / 30 min)
- Technische parameters die overeenkomen met aluminium tegenstroomwisselaars zonder epoxybehandeling
Installatie en onderhoud
- Ventilatoren maken geen deel uit van de unit – ze worden direct in het luchtkanaal geïnstalleerd, wat ruimte bespaart in de technische ruimte.
- Indien nodig kunnen de ventilatoren snel worden vervangen zonder tussenkomst in de RECUBOX® unit zelf.
Betere eigenschappen dan RVS-warmteterugwinning
Dankzij de bestendigheid van polypropyleen is de RECUBOX® X-POOL in geselecteerde toepassingen een zeer interessant alternatief voor volledig roestvrijstalen oplossingen. Zelfs RVS kan in agressieve chemische omstandigheden na verloop van tijd corroderen, terwijl de hoogwaardige PP-constructie zijn stabiliteit op de lange termijn behoudt.
De perfecte keuze voor:
- Zwembaden, waterparken, wellnesscentra en sauna's – schone luchtrecuperatie in omgevingen met chloor en hoge luchtvochtigheid
- Laboratoria en afzuigkappen – warmteterugwinning in licht agressieve chemische omgevingen
- Chemische fabrieken en magazijnen, inclusief tankstations
- Spuiterijen, galvaniseerbedrijven en wasserijen met bijtende dampen
- Landbouwgebouwen – bijv. omgevingen met ammoniak of kuilvoergassen
- Productie- en technologische containers in corrosieve en vochtige omgevingen
Belangrijkste voordelen van RECUBOX® units
 |
Eenvoudig uitnemen van de wisselaar De wisselaar kan zeer eenvoudig en snel uit de RECUBOX® unit worden verwijderd, letterlijk in één beweging. Deze is geplaatst op een schuifrail (slede), waardoor hij eenvoudig uit de unit geschoven kan worden. |
 |
Maximale hygiëne Zowel de unit als de wisselaar kunnen eenvoudig worden verwijderd en grondig worden gereinigd. De wisselaar is gecertificeerd met het ILH Berlin hygiënecertificaat en het RECUBOX® materiaal is geschikt voor veeleisende hygiënische toepassingen. |
 |
Mechanische afdichting zonder lijm De wisselaar is afgedicht met een pakking in een groef zonder gebruik van lijm of tape, die na verloop van tijd zouden vergaan. De afdichting is indien nodig eenvoudig vervangbaar. |
 |
Zonder schroeven, klinknagels en lijm RECUBOX® is gemaakt van één materiaal met behulp van heteluchtlastechnologie. Het resultaat zijn absoluut dichte verbindingen zonder degradatie door veroudering. |
 |
Breed scala aan maten Dankzij het brede aanbod kunnen wij een passende RECUBOX® ontwerpen, zelfs voor ruimtes met beperkte installatiemogelijkheden. |
 |
Compatibiliteit met RECUTECH wisselaars RECUBOX® X-POOL units zijn ontworpen voor het complete assortiment RECUTECH wisselaars in EPOXY-uitvoering (EUROVENT gecertificeerd). |
 |
Breed vermogensbereik RECUBOX® units bestrijken een breed spectrum aan toepassingen, van kleine installaties tot grote technologische complexen. |
 |
Maximale variabiliteit De plaatsing van de in- en uitlaatmonden kan in zeer veel varianten worden geconfigureerd volgens de specifieke toepassing. |
 |
Spiegelbeeld uitvoering Alle varianten zijn ook beschikbaar in spiegelbeeld. De condensafvoer is voorzien van een 1/2" schroefdraadaansluiting en is op twee posities gemonteerd. |
 |
Eenvoudige installatie Installatie is eenvoudig dankzij de voorbereide montagegaten voor draadeinden. Bij grotere RECUBOX® units is een voldoende stevige ondergrond vereist, waarbij de gaten primair dienen voor fixatie. |
 |
Grote filters Mogelijkheid om elk type filterdoek te gebruiken, welke eenvoudig vervangbaar is. In de basisuitvoering is de unit voorzien van een filter klasse M5. |
 |
100% BY-PASS Binnenin de RECUBOX® bevindt zich een 100% BY-PASS mechanisme dat gelijktijdig de luchtdoorlaat via de wisselaar sluit en het omloopkanaal opent. |
 |
Dubbelwandige uitvoering De behuizing van de unit bestaat uit twee lagen gecertificeerd polypropyleen, waartussen 30 mm dikke isolatie en een reflecterende aluminiumlaag zijn aangebracht om koudebruggen te elimineren. |
Andere praktische voordelen
Eenvoudige installatie dankzij de voorbereide montagegaten voor draadeinden.
Grote filters maken het gebruik van elk filtermedium mogelijk. In de standaarduitvoering is de unit voorzien van M5 filtermedium.
By-pass is beschikbaar als kortsluitstuk of in een geïntegreerde uitvoering met de mogelijkheid tot aansturing door een servomotor.
Grafiek drukverlies
Drukverlies PD [Pa] in afhankelijkheid van de volumestroom AV [m³/h] – wisselaar REK+95-1000-31 EPOXY
Verhouding binnen-/buitenlucht 1:1, buitenluchttemperatuur -3 °C / 90% r.v., binnenluchttemperatuur 25 °C / 60% r.v. Resultaten uit Eurovent gecertificeerde software.
Grafiek efficiëntie
Efficiëntie EFF [%] in afhankelijkheid van de volumestroom AV [m³/h] – wisselaar REK+95-1000-31 EPOXY
Verhouding binnen-/buitenlucht 1:1, buitenluchttemperatuur -3 °C / 90% r.v., binnenluchttemperatuur 25 °C / 60% r.v. Resultaten uit Eurovent gecertificeerde software.
Varianten van aansluitmond-plaatsing
De keuze wordt gemaakt tijdens het bestelproces.

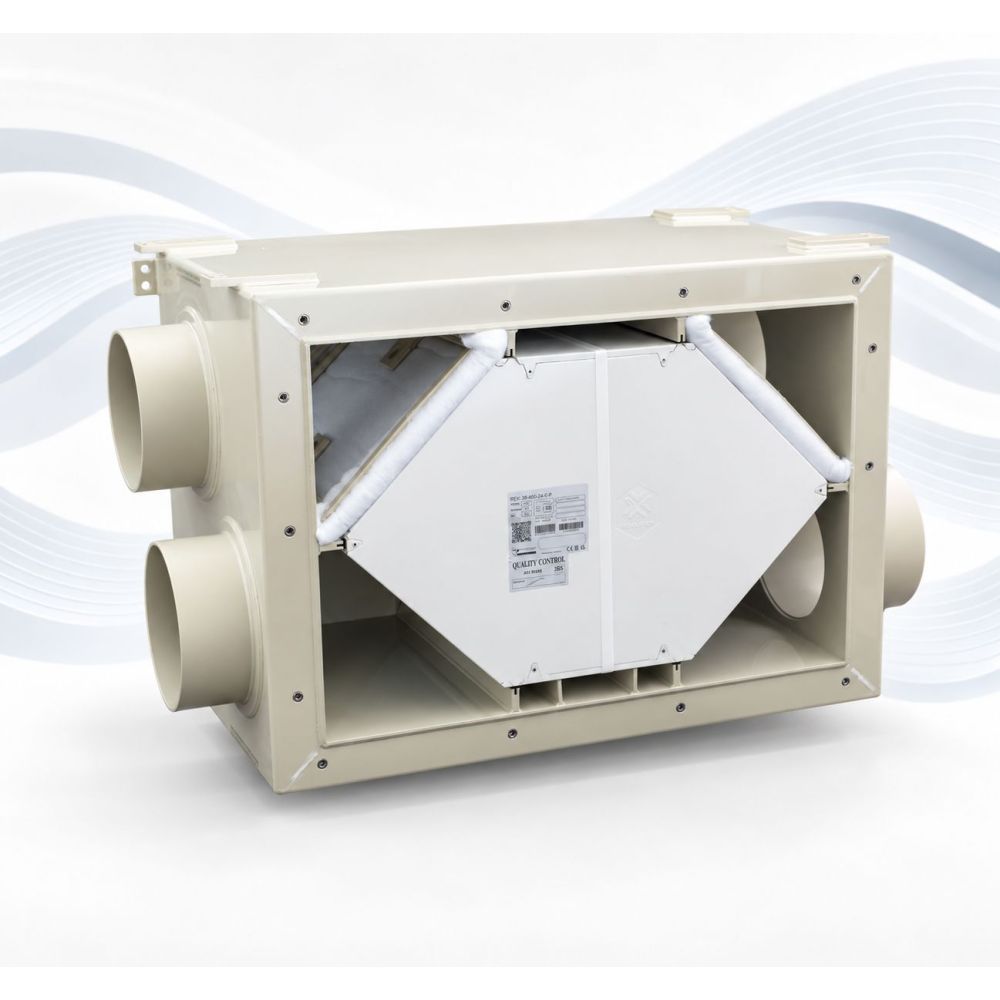

Vooraanzicht van de RECUBOX® met geopende deuren.
De opgegeven afmetingen zijn zonder isolatie. Indien de afmetingen aanzienlijk wijzigen (bijv. door grotere monden), informeren wij u na bestelling.
 |
A01 Wisselaar op brede lekbak, 4 monden aan de zijkant Afmeting: 1400 (A) × 1174 (B) × 1208 (C) mm (breedte × hoogte × diepte) De tekening toont zowel de standaard- als de spiegelbeeld-aansluiting. |
 |
A02 Wisselaar op brede lekbak, 2 monden omhoog, 2 monden aan de zijkant Afmeting: 1400 (A) × 1174 (B) × 1208 (C) mm |
Servicetoegang en afmetingen van de 100% by-pass
 |
Servicetoegang – maat E Vóór de deuren van de RECUBOX® moet een minimale ruimte worden vrijgehouden die overeenkomt met de lengte van de wisselaar, zodat de wisselaar comfortabel kan worden verwijderd. E = C - 60 [mm] Geïntegreerde by-pass – maat F De geïntegreerde by-pass bevindt zich achter de wisselaar en vergroot de diepte van de unit met ongeveer een derde. F = 1/3 × C [mm] Bediening van de by-pass klep kan worden gerealiseerd door een eenvoudige installatie van een willekeurige servomotor op de 12 × 12 mm vierkante as. De by-pass opent een omlooproute voor verse lucht achter de wisselaar en sluit tegelijkertijd de route via de wisselaar af. Het mechanisme is uitgevoerd als een lamellensysteem van verzinkt plaatstaal. Omdat het zich aan de zijde van de verse lucht bevindt, wordt het normaal gesproken niet blootgesteld aan agressieve chemische onzuiverheden uit de afgevoerde lucht. |
Datasheet
- EUROVENT-certificering:
- Ja
- Materiaal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Bedrijfstemperatuur [°C]
- -20 .. +80
- Land van herkomst
- CZ
Welke luchtkanalen moet ik kiezen voor zwembadventilatie?
De keuze van het materiaal van het ventilatiekanaal is bij een zwembad net zo belangrijk als de warmteterugwinning zelf. Een agressieve omgeving met chloor in combinatie met hoge luchtvochtigheid kan ongeschikt gekozen kanalen binnen enkele maanden vernietigen.
Waarom aluminium en goedkope “flexi”-slangen vermijden?
Veelgebruikte flexibele aluminium slangen (zogenaamde Alu-flexi, Sono-flexi) zijn absoluut ongeschikt voor zwembadhallen. Chloordampen veroorzaken bij aluminium snelle oxidatie, wat zich uit in de vorming van wit poeder en vervolgens in het doorboren van de kanaalwand.
Let op lekkages: Zodra corrosie in het kanaal ontstaat, verliest het systeem zijn drukbalans, neemt de vochtigheid in de constructie van het gebouw toe en dreigt schimmelvorming rondom lekkende luchtkanalen.
Aanbevolen materialen voor RECUBOX® X-POOL
Voor een langdurig betrouwbare werking van zwembadventilatie raden wij materialen aan die van nature bestand zijn tegen corrosie:
| Kunststof kanalen (PVC / PP) | De ideale keuze voor zwembaden. Gladde kunststof kanalen zijn 100% bestand tegen chloor en vocht en hebben minimale drukverliezen. |
| Roestvrijstalen kanalen | Een premium oplossing met extreme mechanische bestendigheid. Geschikt voor zichtbare designkanalen in het interieur van de hal. |
| Geïsoleerde EPE-kanalen | Uitstekend voor trajecten door onverwarmde ruimtes. Geschuimd polyethyleen neemt geen vocht op en is chemisch inert. |
Belangrijk: Afschot en condensafvoer
De zwaartekracht werkt voor u:
Alle horizontale trajecten van het kanaal moeten met afschot naar de RECUBOX®-unit worden aangelegd (minimale helling 1–2%). Omdat de RECUBOX® zich op het laagste punt bevindt, stroomt al het condensaat met chloorverbindingen geleidelijk naar de wisselaar en van daar rechtstreeks naar de afvoer. Zo voorkomt u de vorming van “zakken” met stilstaand water in het kanaal.
Praktische tip: Als u op bepaalde plaatsen flexibel kanaal moet gebruiken (bijvoorbeeld voor het aansluiten van aansluitstukken), kies dan uitsluitend kunststof flexibele slangen of slangen met een chemisch bestendige binnenlaag. Zo voorkomt u toekomstige kostbare reparaties in verlaagde plafonds.
Opmerking: De juiste keuze van het kanaalmateriaal is essentieel voor het behoud van de 12-jarige garantie op de dichtheid van de behuizing van de RECUBOX®-unit. Ongeschikt kanaalwerk kan de hygiëne van het hele systeem negatief beïnvloeden.
