RECUBOX® X-POOL HRV 6000 – Odporna chemicznie jednostka odzysku do basenów i środowisk agresywnych
Wersja RECUBOX® wykonana w całości z plastiku
Odporny chemicznie RECUBOX® nadaje się do basenów i przemysłu chemicznego
Absolutna odporność na chlor
Wydajność 0 - 6000 m3/h.
RECUBOX® X-POOL

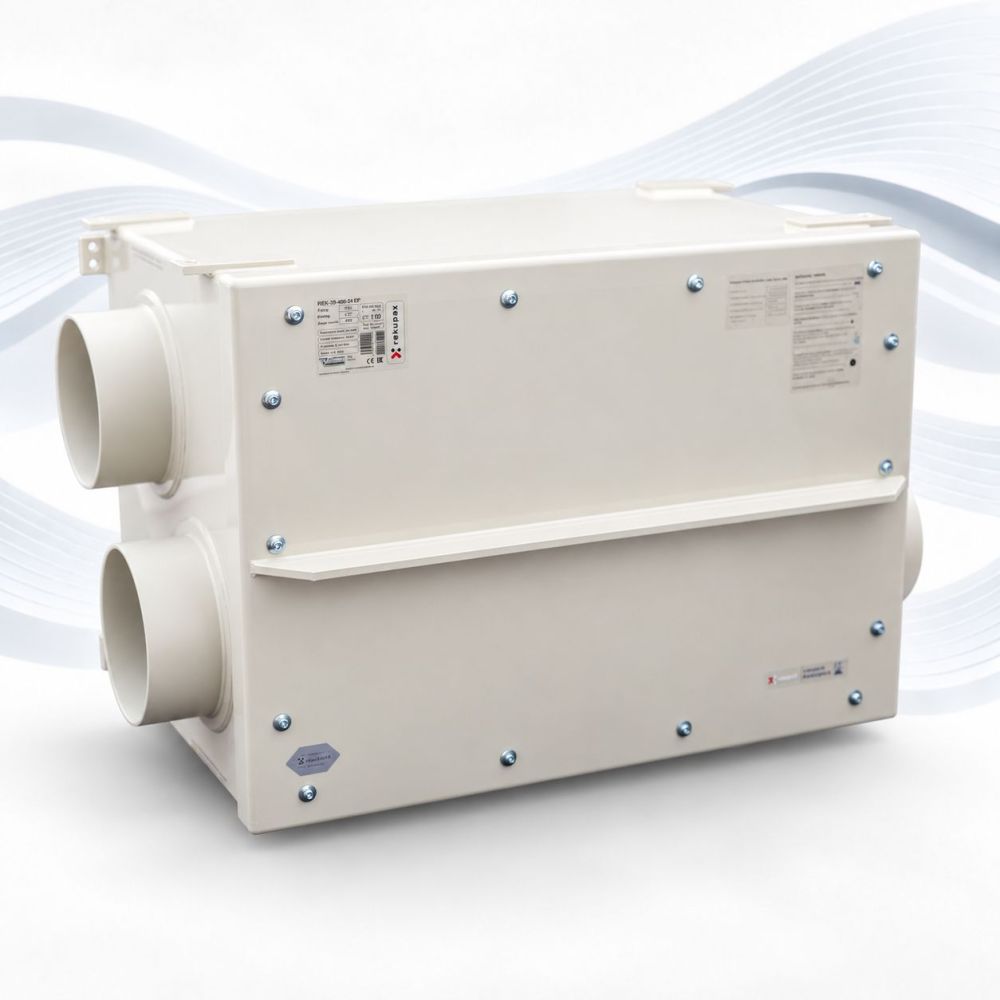

RECUBOX® X-POOL to najwyższej klasy chemicznie odporna jednostka odzysku przeznaczona do rekuperacji powietrza w basenach, centrach odnowy biologicznej, saunach, laboratoriach i przestrzeniach przemysłowych o wysokiej wilgotności lub z występowaniem lekko agresywnych substancji chemicznych.
Projektowanie konstrukcji i materiałów
Cała obudowa, wymiennik, kołnierze, rama filtra, uchwyty i wszystkie elementy zewnętrzne wykonane są z najwyższej jakości polipropylenu (PP) – bez części metalowych, z maksymalną odpornością chemiczną.
Materiał jest wyjątkowo odporny na:
- chlor i ozon w recyrkulacji basenowej,
- kwasy i zasady,
- rozpuszczalniki, alkohole i lotne związki organiczne (LZO),
- słoną mgiełkę i żrącą wilgoć.
Konstrukcja wykorzystuje technologię 100% połączeń spawanych – brak klejonych uszczelek, brak nieszczelności. Wszystkie elementy uszczelniające są rozwiązane mechanicznie i są łatwo wymienne.
Gładkie higieniczne ścianki pozwalają na łatwe mycie i konserwację. Jednostka została zaprojektowana tak, aby oferować bardzo niskie wymagania serwisowe przy zachowaniu wysokiego standardu higienicznego.
Dzięki solidnej konstrukcji, najwyższej jakości i maksymalnemu bezpieczeństwu higienicznemu nasze jednostki RECUBOX® stanowią część wielu projektów ČVUT, w tym unikalnego systemu S.A.W.E.R., który UCEEB opracowuje w celu pozyskiwania wody pitnej z powietrza.
Przeciwprądowy wymiennik rekuperacyjny – konstrukcja RECUTECH EPOXY
Jednostka RECUBOX® wyposażona jest w wymiennik w wykonaniu epoksydowym, odpowiedni do pracy w bardziej agresywnym i korozyjnym środowisku.
- Odporność na korozję zgodnie z normą ASTM B117, sprawdzona roztworem soli (NaCl 5% / 35 °C) do 1 000 godzin
- Wysoka odporność na rozpuszczalniki – np. trichloroetylen (85 °C / 5 min) i tetrachloroetylen (120 °C / 30 min)
- Parametry techniczne odpowiadające aluminiowym wymiennikom przeciwprądowym bez obróbki epoksydowej
Instalacja i konserwacja
- Wentylatory nie są częścią urządzenia – są montowane bezpośrednio w kanale wentylacyjnym, co pozwala zaoszczędzić miejsce w pomieszczeniu technicznym.
- W razie konieczności wentylatory można szybko wymienić bez ingerencji w samą jednostkę RECUBOX®.
Lepsze właściwości niż rekuperacja w całości ze stali nierdzewnej
Dzięki odporności polipropylenu, RECUBOX® X-POOL jest w wybranych zastosowaniach bardzo interesującą alternatywą dla rozwiązań ze stali nierdzewnej. Nawet stal nierdzewna może w agresywnych warunkach chemicznych korodować i tracić szczelność, podczas gdy wysokiej jakości konstrukcja z PP długoterminowo zachowuje swoją stabilność.
Idealny wybór dla:
- Baseny, parki wodne, wellness i sauny – czysty odzysk powietrza w środowisku z chlorem i wysoką wilgotnością
- Laboratoria i wyciągi laboratoryjne – odzysk ciepła w łagodnie agresywnym środowisku chemicznym
- Zakłady chemiczne i magazyny, w tym stacje paliw
- Lakiernie, galwanizernie i pralnie z oparami korozyjnymi
- Obiekty rolnicze – np. środowiska z amoniakiem lub gazami kiszonkowymi
- Kontenery produkcyjne i technologiczne w korozyjnym i wilgotnym środowisku
Główne zalety jednostek RECUBOX®
 |

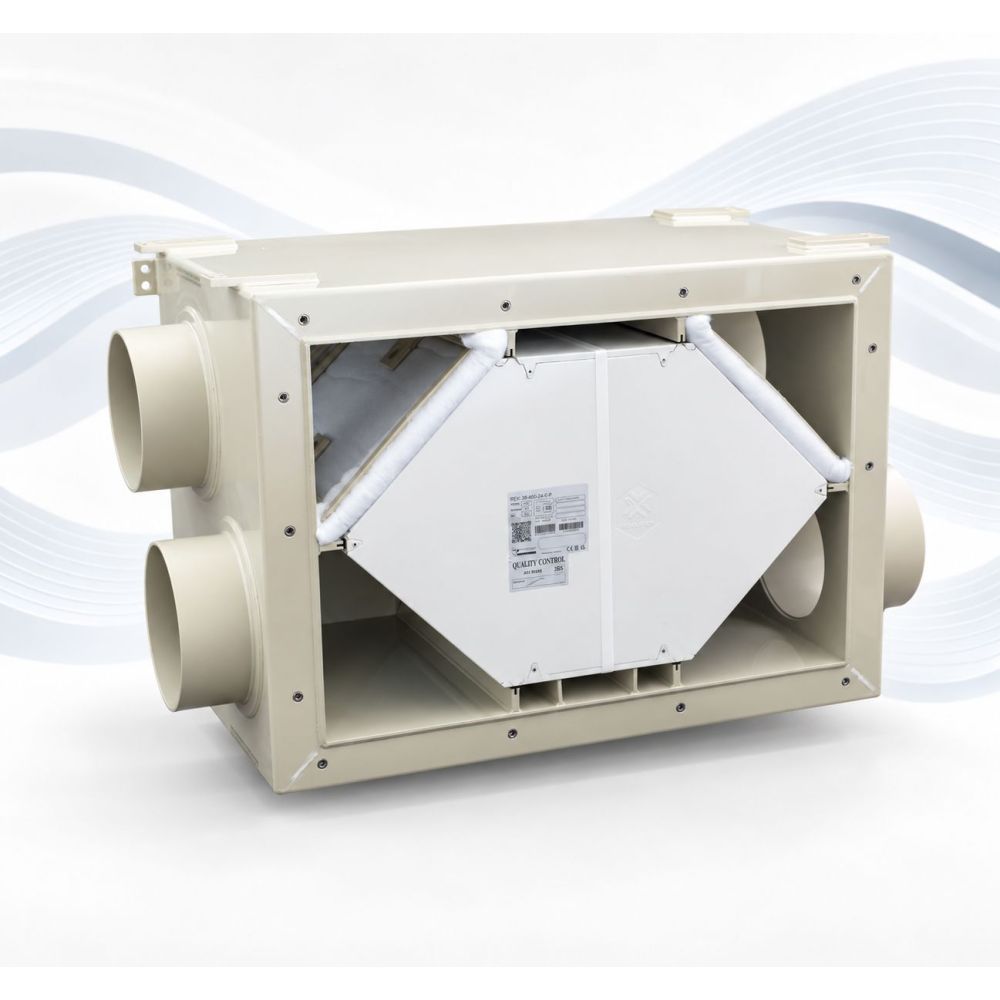

Łatwe wyjmowanie wymiennika Wymiennik można wyjąć z jednostki RECUBOX® bardzo łatwo i szybko, dosłownie jednym ruchem. Jest on umieszczony na wysuwanej płozie (wózku), co pozwala na jego proste wysunięcie z urządzenia. |
 |
Maksymalna higiena Zarówno jednostkę, jak i wymiennik można łatwo wyjąć i dokładnie wyczyścić. Wymiennik posiada certyfikat higieniczny ILH Berlin, a materiał RECUBOX® jest odpowiedni do wymagających zastosowań higienicznych. |
 |
Uszczelnienie mechaniczne bez klejów Wymiennik jest uszczelniony w rowku bez użycia klejów lub taśm, które ulegają degradacji z upływem czasu. Uszczelkę można w razie potrzeby łatwo wymienić. |
 |
Bez śrub, nitów i klejów Jednostka wykonana jest z jednego materiału przy użyciu technologii spawania gorącym gazem. Wynikiem są absolutnie szczelne połączenia bez degradacji starzeniowej. |
 |
Szeroki zakres rozmiarów Dzięki bogatej ofercie rozmiarów możemy zaprojektować odpowiedni RECUBOX® nawet do pomieszczeń o ograniczonej przestrzeni montażowej. |
 |
Kompatybilność z wymiennikami RECUTECH Jednostki RECUBOX® X-POOL są zaprojektowane dla pełnej gamy wymienników RECUTECH w wykonaniu EPOXY, certyfikowanych przez EUROVENT. |
 |
Szeroki zakres mocy Jednostki RECUBOX® obejmują szerokie spektrum zastosowań, od małych instalacji po duże obiekty technologiczne. |
 |
Maksymalna zmienność Lokalizacja króćców wlotowych i wylotowych może być skonfigurowana w bardzo szerokim zakresie wariantów według konkretnej aplikacji. |
 |
Wersja lustrzana Wszystkie warianty są dostępne również w wykonaniu lustrzanym. Odpływ kondensatu rozwiązany jest za pomocą przyłącza gwintowanego 1/2" i osadzony w dwóch pozycjach. |
 |
Łatwa instalacja Instalacja jest prosta dzięki przygotowanym otworom montażowym na pręty gwintowane. W przypadku większych jednostek wymagany jest stabilny podest, a otwory służą głównie do unieruchomienia urządzenia. |
 |
Filtry wielkopowierzchniowe Możliwość zastosowania dowolnej włókniny filtracyjnej, która jest łatwo wymienna. W wersji podstawowej jednostka wyposażona jest w filtr klasy M5. |
 |
100% BY-PASS Wewnątrz jednostki znajduje się mechanizm 100% BY-PASS, który jednocześnie zamyka przepływ powietrza przez wymiennik i otwiera kanał obejściowy. |
 |
Konstrukcja dwuścienna Obudowa jednostki składa się z dwóch warstw certyfikowanego polipropylenu, między którymi znajduje się izolacja o grubości 30 mm oraz refleksyjna warstwa aluminiowa eliminująca mostki termiczne. |
Inne praktyczne zalety
Łatwa instalacja dzięki przygotowanym otworom montażowym na pręty gwintowane.
Filtry wielkopowierzchniowe pozwalają na zastosowanie dowolnego medium filtracyjnego. W standardzie jednostka wyposażona jest w medium klasy M5.
By-pass jest dostępny jako element obejściowy lub w wersji zintegrowanej z możliwością sterowania siłownikiem.
Wykres straty ciśnienia
Wykres zależności straty ciśnienia PD [Pa] od strumienia objętości AV [m³/h] – wymiennik REK+95-1000-31 EPOXY
Stosunek powietrza wewnętrznego do zewnętrznego 1:1, temp. zewn. -3 °C / 90% wilg., temp. wewn. 25 °C / 60% wilg. Wyniki pochodzą z oprogramowania obliczeniowego certyfikowanego przez Eurovent.
Wykres sprawności
Wykres zależności sprawności EFF [%] od strumienia objętości AV [m³/h] – wymiennik REC+95-1000-31 EPOXY
Stosunek powietrza wewnętrznego do zewnętrznego 1:1, temp. zewn. -3 °C / 90% wilg., temp. wewn. 25 °C / 60% wilg. Wyniki pochodzą z oprogramowania obliczeniowego certyfikowanego przez Eurovent.

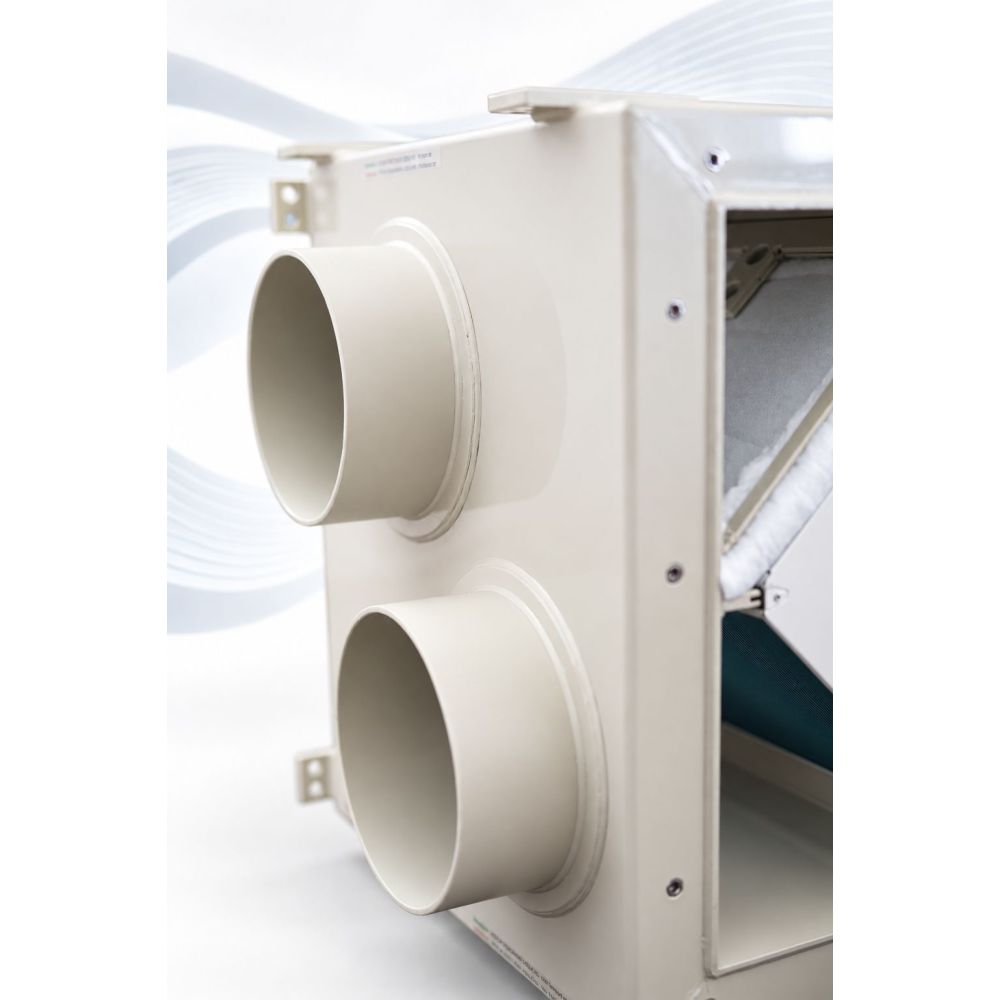

Warianty lokalizacji króćców przyłączeniowych
Wyboru dokonuje się w trakcie procesu zamawiania.
Widok jednostki od przodu przy otwartych drzwiach.
Podane wymiary są bez izolacji. W przypadku znacznych zmian wymiarów (np. ze względu na większe króćce), poinformujemy Państwa po zamówieniu.
 |
A01 Wymiennik na szerokiej tacy, 4 króćce boczne Wymiary: 1400 (A) × 1174 (B) × 1208 (C) mm – szer. × wys. × gł. Rysunek przedstawia połączenie standardowe i lustrzane. |
 |
A02 Wymiennik na szerokiej tacy, 2 króćce górne, 2 boczne Wymiary: 1400 (A) × 1174 (B) × 1208 (C) mm – szer. × wys. × gł. |
Dostęp serwisowy i wymiary 100% by-passu
 |
Dostęp serwisowy – wymiar E Przed drzwiami RECUBOX® należy pozostawić minimalną przestrzeń odpowiadającą długości wymiennika, aby umożliwić jego wygodne wyjęcie. E = C - 60 [mm] Zintegrowany by-pass – wymiar F Zintegrowany by-pass znajduje się za wymiennikiem i zwiększa głębokość jednostki o około jedną trzecią. F = 1/3 × C [mm] Sterowanie przepustnicą by-passu można zapewnić poprzez prostą instalację dowolnego siłownika na trzpieniu kwadratowym 12 × 12 mm. By-pass otwiera trasę obejściową dla świeżego powietrza za wymiennikiem, jednocześnie zamykając drogę przez wymiennik. Mechanizm wykonany jest jako system lamelowy z blachy ocynkowanej. Ponieważ znajduje się po stronie świeżego powietrza, nie jest narażony na agresywne zanieczyszczenia chemiczne z powietrza wywiewanego. |
Opis
- Certyfikacja EUROVENT:
- Tak
- Tworzywo
- SIMONA AlphaPLUS - POLYPROPYLEN
- Temperatura pracy [°C]
- -20 .. +80
- Kraj pochodzenia
- CZ
Jakie przewody wybrać do wentylacji basenowej?
Wybór materiału instalacji wentylacyjnej w przypadku basenu jest tak samo ważny jak sama rekuperacja. Agresywne środowisko zawierające chlor w połączeniu z wysoką wilgotnością może zniszczyć źle dobrane przewody w ciągu kilku miesięcy.
Dlaczego należy unikać aluminium i tanich przewodów „flexi”?
Powszechnie stosowane aluminiowe przewody elastyczne (tzw. Alu-flexi, Sono-flexi) są całkowicie nieodpowiednie do hal basenowych. Opary chloru powodują szybką oksydację aluminium, co objawia się powstawaniem białego proszku, a następnie perforacją ścianki przewodu.
Uwaga na nieszczelności: Gdy tylko pojawi się korozja przewodów, system traci równowagę ciśnień, wzrasta wilgotność w konstrukcji budynku i pojawia się ryzyko powstawania pleśni w pobliżu nieszczelnych odcinków instalacji.
Zalecane materiały dla RECUBOX® X-POOL
Do długotrwałej i niezawodnej pracy wentylacji basenowej zalecamy stosowanie materiałów naturalnie odpornych na korozję:
| Przewody z tworzywa sztucznego (PVC / PP) | Idealny wybór do basenów. Gładkie przewody z tworzywa są w 100% odporne na chlor i wilgoć oraz charakteryzują się minimalnymi stratami ciśnienia. |
| Przewody ze stali nierdzewnej | Rozwiązanie premium o ekstremalnej odporności mechanicznej. Odpowiednie do designerskich, widocznych instalacji we wnętrzu hali. |
| Izolowane przewody EPE | Doskonałe do tras prowadzonych przez nieogrzewane przestrzenie. Spieniony polietylen nie nasiąka wodą i jest odporny chemicznie. |
Ważne: Spadek i odprowadzenie kondensatu
Grawitacja działa na Twoją korzyść:
Wszystkie poziome odcinki przewodów muszą być prowadzone ze spadkiem w kierunku jednostki RECUBOX® (minimalny spadek 1–2 %). Ponieważ RECUBOX® znajduje się w najniższym punkcie, cały kondensat zawierający związki chloru płynnie odpływa do wymiennika, a stamtąd bezpośrednio do odpływu. Dzięki temu zapobiegniesz tworzeniu się „kieszeni” ze stojącą wodą w przewodach.
Praktyczna wskazówka: Jeśli w niektórych miejscach musisz zastosować przewody elastyczne (np. do podłączenia króćców), wybieraj wyłącznie plastikowe przewody elastyczne lub przewody z wewnętrzną warstwą odporną na chemikalia. Dzięki temu unikniesz kosztownych napraw w sufitach podwieszanych w przyszłości.
Uwaga: Prawidłowy dobór materiału przewodów ma kluczowe znaczenie dla zachowania 12-letniej gwarancji na szczelność obudowy jednostki RECUBOX®. Niewłaściwe przewody mogą negatywnie wpłynąć na higienę całego systemu.
