RECUBOX® X-POOL HRV 6000 – Chemiškai atsparus šilumos atgavimo įrenginys baseinams ir agresyviai aplinkai
Visiškai plastikinė RECUBOX® versija
Chemiškai atsparus RECUBOX® tinka baseinams ir chemijos pramonei
Absoliutus atsparumas chlorui
Našumas nuo 0 iki 6000 m3/h.

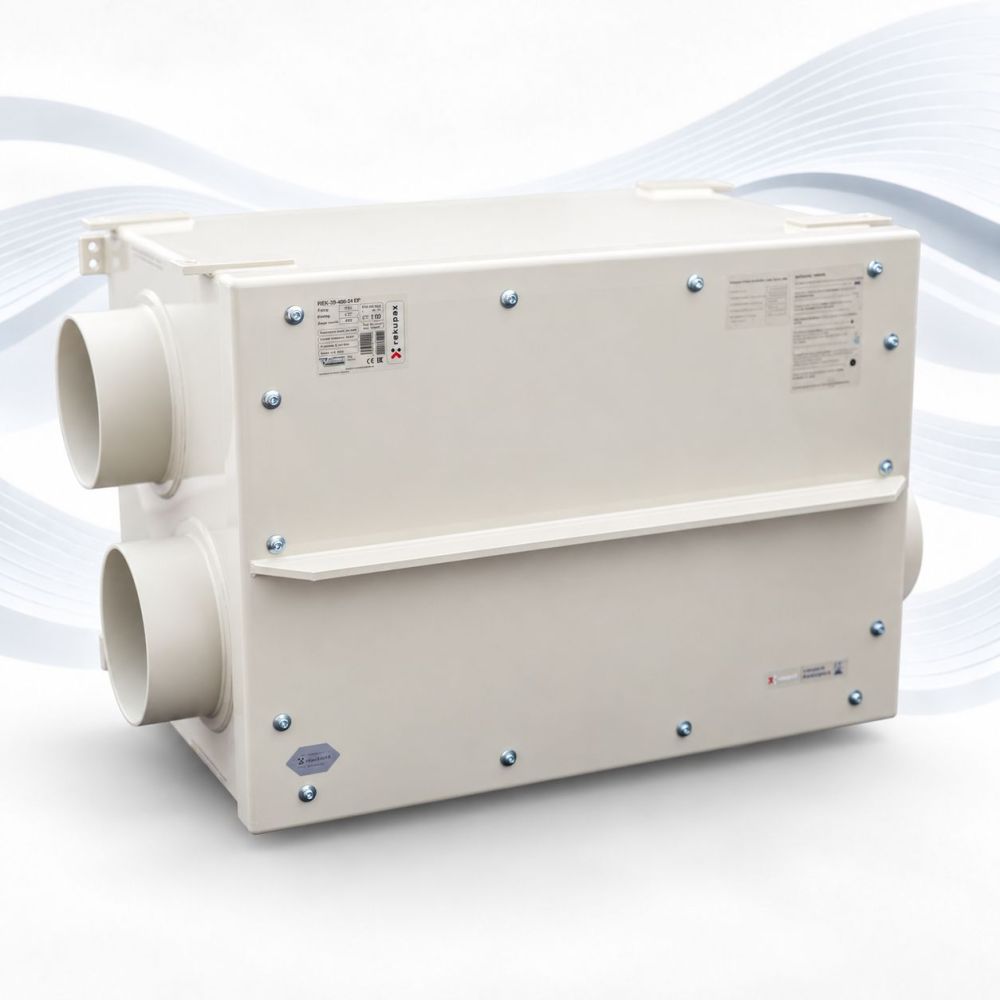

RECUBOX® X-POOL
„RECUBOX® X-POOL“ yra aukščiausios klasės chemiškai atsparus rekuperacijos įrenginys, skirtas visapusiškam oro vėdinimui baseinuose, sveikatingumo centruose, saunose, laboratorijose ir pramoninėse patalpose, kuriose yra didelė drėgmė arba naudojamos šiek tiek agresyvios cheminės medžiagos.
Kodėl verta rinktis RECUBOX® X-POOL
- Didelis cheminis atsparumas baseinų ir korozinei aplinkai
- Tvirta suvirinta konstrukcija be varžtų, kniedžių ir klijų
- Lengvas valymas ir aukštas higienos standartas
- Paprastas montavimas ir lengva priežiūra
- Didelis variantų pasirinkimas ir lankstus prijungimo atvamzdžių išdėstymas
- Ilgas tarnavimo laikas net ir sudėtingomis eksploatavimo sąlygomis
Konstrukcija ir medžiagų dizainas

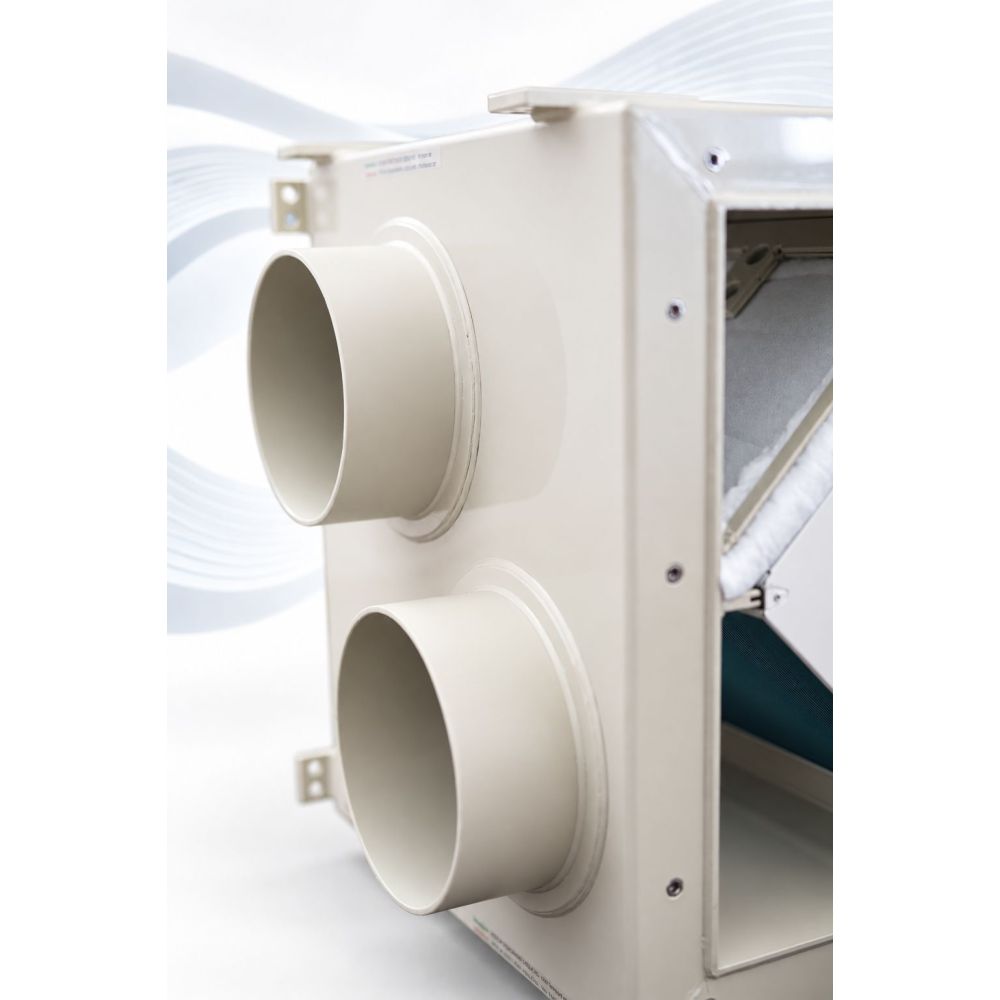

Visas įrenginio korpusas, flanšai, filtrų rėmas, laikikliai ir kiti išoriniai komponentai pagaminti iš aukštos kokybės polipropileno (PP). Konstrukcija sukurta be nereikalingų metalinių dalių, sutelkiant dėmesį į maksimalų patvarumą agresyvioje aplinkoje.
Įrenginio medžiaga yra itin atspari:
- chlorui ir ozonui baseinų eksploatavimo metu,
- rūgštims ir šarmams,
- tirpikliams, alkoholiui ir lakiesiems organiniams junginiams (LOJ),
- druskos rūkui ir korozinei drėgmei.
Konstrukcijoje naudojama 100 % suvirintų jungčių technologija. Tai reiškia jokių klijuotų jungčių, jokių klijuojamų sandariklių ir minimalią nuotėkio riziką. Visi svarbūs sandarinimo elementai yra išspręsti mechaniškai ir yra lengvai keičiami.
Lygios higieninės sienelės leidžia lengvai valyti – labai mažai priežiūros, aukštas higienos lygis.
Dėl savo tvirtos konstrukcijos, aukštos kokybės ir maksimalaus higieninio saugumo mūsų RECUBOX® įrenginiai yra daugelio CTU (ČVUT) projektų dalis, įskaitant unikalią S.A.W.E.R. sistemą, kurią UCEEB kuria geriamajam vandeniui išgauti iš oro.

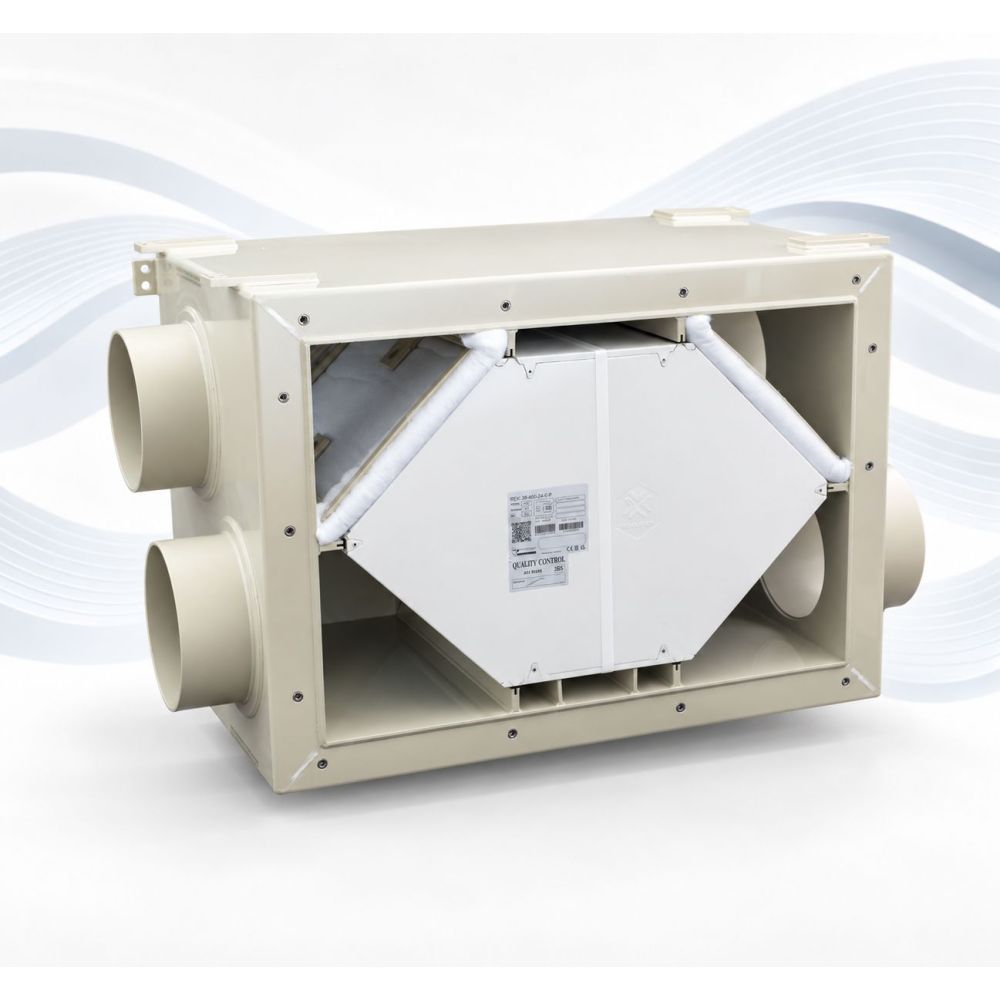

Šilumokaitis – RECUTECH epoksidinės dervos konstrukcija
Įrenginyje sumontuotas epoksidine danga padengtas šilumokaitis, tinkamas naudoti agresyvesnėje ir korozinėje aplinkoje.
- Atsparumas korozijai pagal ASTM B117, patikrintas druskos tirpalu (NaCl 5 % / 35 °C) iki 1000 valandų
- Didelis atsparumas tirpikliams – trichloretilenui (85 °C / 5 min.), tetrachloretilenui (120 °C / 30 min.)
- Techniniai parametrai tokie patys kaip aliuminio priešsrovinių šilumokaičių be epoksidinio apdorojimo
Montavimas ir priežiūra
- Ventiliatoriai nėra įrenginio dalis – jie montuojami tiesiai į oro kondicionavimo ortakį, todėl techninėje patalpoje sutaupoma vietos.
- Prireikus ventiliatorius galima greitai pakeisti nepažeidžiant pagrindinio įrenginio (Recubox® lieka nepažeistas).
Geresnės savybės nei nerūdijančio plieno rekuperacija
Dėl polipropileno patvarumo RECUBOX® X-POOL yra patvaresnis nei vien iš nerūdijančio plieno pagaminti rekuperacijos įrenginiai – net nerūdijantis plienas laikui bėgant koroduoja agresyviomis cheminėmis sąlygomis, o PP konstrukcija ilgą laiką išlieka stabili ir sandari.
Puikus pasirinkimas:
- Baseinai, vandens parkai, SPA centrai ir pirtys – užtikrina švaraus oro atkūrimą chloro ir didelės drėgmės aplinkoje.
- Laboratorijos ir traukos spintos – šilumos atgavimui vidutiniškai agresyvioje cheminėje aplinkoje.
- Chemijos gamyklos ir sandėliai, degalinės.
- Dažymo, galvanizavimo dirbtuvės ir valyklos su koroziniais garais.
- Žemės ūkio objektai – pavyzdžiui, aplinka su amoniaku arba siloso dujomis.
- Gamybiniai ir technologiniai konteineriai korozinėje ir drėgnoje aplinkoje.
Pagrindiniai RECUBOX® įrenginių privalumai
 |
Lengvas šilumokaičio išėmimas Šilumokaitį iš įrenginio galima išimti labai lengvai ir greitai, tiesiog vienu judesiu. |
 |
Maksimali higiena Lygios sienelės ir sertifikuoti RECUTECH šilumokaičiai (ILH Berlin) užtikrina aukščiausius higienos standartus. |
 |
Mechaninis sandarinimas be klijų Šilumokaitis sandarinamas griovelyje nenaudojant klijų ar juostų, kurios laikui bėgant degraduoja. |
 |
Be varžtų, kniedžių ir klijų Pagamintas iš vienos medžiagos naudojant suvirinimo technologiją. Rezultatas – visiškai sandarios jungtys. |
 |
Platus dydžių pasirinkimas Dėl didelio dydžių asortimento galime suprojektuoti tinkamą įrenginį net ir riboto ploto erdvėse. |
 |
Suderinamumas su RECUTECH Sukurta visai RECUTECH EPOXY šilumokaičių linijai, sertifikuotai EUROVENT organizacijos. |
 |
Platus galios diapazonas RECUBOX® įrenginiai tinka tiek mažoms instaliacijoms, tiek dideliems technologiniams objektams. |
 |
Maksimalus lankstumas Atvamzdžių vietą galima sukonfigūruoti labai įvairiai, priklausomai nuo konkretaus poreikio. |
 |
Veidrodinis išpildymas Visi variantai galimi ir veidrodinio išpildymo su dviem kondensato nutekėjimo padėtimis. |
Slėgio nuostolių grafikas
Slėgio nuostolių PD [Pa] priklausomybės nuo tūrio srauto AV [m³/h] grafikas – šilumokaitis REK+53-400-24 EPOXY
Parametrai: lauko oras -3 °C / 90 %, vidaus oras 25 °C / 60 %. Rezultatai gauti naudojant Eurovent sertifikuotą programinę įrangą.
Efektyvumo grafikas
Efektyvumo EFF [%] priklausomybės nuo tūrio srauto AV [m³/h] grafikas – šilumokaitis REK+53-400-24 EPOXY
Parametrai: lauko oras -3 °C / 90 %, vidaus oras 25 °C / 60 %. Rezultatai gauti naudojant Eurovent sertifikuotą programinę įrangą.
Prijungimo atvamzdžių išdėstymo variantai
Pasirinkimas atliekamas užsakymo metu.
Nurodyti matmenys yra be izoliacijos. Jei matmenys žymiai pasikeistų dėl didesnių atvamzdžių ar kitų veiksnių, informuosime jus po užsakymo pateikimo.
 |
A01 Platus padėklas, 4 atvamzdžiai šonuose Matmenys: 835 (A) x 603 (B) x 504 (C) mm (plotis x aukštis x gylis) Brėžinyje pavaizduotas klasikinis ir veidrodinis prijungimas. |
 |
B01 Siauras padėklas, 4 atvamzdžiai šonuose Matmenys: 835 (B) x 603 (A) x 504 (C) mm (aukštis x plotis x gylis) |
 |
A02 Platus padėklas, 2 atvamzdžiai viršuje, 2 šonuose Matmenys: 835 (A) x 603 (B) x 504 (C) mm |
 |
B02 Siauras padėklas, 2 atvamzdžiai viršuje, 2 šonuose Matmenys: 835 (B) x 603 (A) x 504 (C) mm |
 |
C01 Siauras padėklas, 4 atvamzdžiai į viršų Matmenys: 663 (A) x 754 (C) x 875 (B) mm (plotis x gylis x aukštis) Padidinti RECUBOX® matmenys užtikrina tinkamą oro srautą. |
Charakteristikos
- EUROVENT sertifikatas:
- Jā
- Medžiaga
- SIMONA AlphaPLUS - POLYPROPYLEN
- Darbinė temperatūra [°C]
- -20 .. +80
- Kilmės šalis
- CZ
Kokius ortakius pasirinkti baseino vėdinimui?
Oro paskirstymo sistemos medžiagos pasirinkimas baseinui yra toks pat svarbus kaip ir pati šilumos grąžinimo sistema. Agresyvi aplinka su chloru kartu su didele drėgme per kelis mėnesius gali sunaikinti netinkamai parinktus ortakius.
Kodėl reikia vengti aliuminio ir pigių „flexi“ žarnų?
Dažniausiai naudojamos lanksčios aliuminio žarnos (vadinamos Alu-flexi, Sono-flexi) baseinų salėms yra visiškai netinkamos. Chloro garai sukelia greitą aliuminio oksidaciją, kuri pasireiškia balto miltelio susidarymu ir vėliau ortakio sienelės prakiurimu.
Dėmesio nesandarumams: Vos tik ortakiuose atsiranda korozija, sistema praranda slėgio pusiausvyrą, didėja drėgmė pastato konstrukcijoje ir kyla pelėsio atsiradimo rizika aplink nesandarias vietas.
Rekomenduojamos medžiagos RECUBOX® X-POOL
Siekiant užtikrinti ilgalaikį patikimą baseino vėdinimo darbą, rekomenduojame naudoti medžiagas, kurios natūraliai yra atsparios korozijai:
| Plastikiniai ortakiai (PVC / PP) | Idealus pasirinkimas baseinams. Lygūs plastikiniai ortakiai yra 100% atsparūs chlorui ir drėgmei bei pasižymi minimaliais slėgio nuostoliais. |
| Nerūdijančio plieno ortakiai | Premium sprendimas su itin dideliu mechaniniu atsparumu. Tinka dizaino atviriems ortakiams salės viduje. |
| Izoliuoti EPE ortakiai | Puikiai tinka trasoms per nešildomas patalpas. Putų polietilenas nesugeria drėgmės ir yra chemiškai inertiškas. |
Svarbu: nuolydis ir kondensato nuvedimas
Gravitacija dirba jūsų naudai:
Visi horizontalūs ortakių ruožai turi būti įrengti su nuolydžiu link RECUBOX® įrenginio (minimalus nuolydis 1–2 %). Kadangi RECUBOX® yra įrengtas žemiausiame taške, visas kondensatas su chloro junginiais tolygiai nuteka į šilumokaitį, o iš ten tiesiai į kanalizaciją. Taip išvengsite „kišenių“ su stovinčiu vandeniu ortakiuose.
Praktinis patarimas: Jei kai kuriose vietose būtina naudoti lanksčius ortakius (pavyzdžiui, prijungiant atvamzdžius), rinkitės tik plastikines lanksčias žarnas arba žarnas su chemikalams atspariu vidiniu sluoksniu. Taip išvengsite brangių remontų pakabinamose lubose ateityje.
Pastaba: Tinkamas ortakių medžiagos pasirinkimas yra labai svarbus siekiant išlaikyti 12 metų garantiją RECUBOX® įrenginio korpuso sandarumui. Netinkami ortakiai gali neigiamai paveikti visos sistemos higieną.
