RECUBOX® X-POOL HRV 1400 – Chemisch bestendige opvangunit voor zwembaden en agressieve omgevingen
Volledig kunststof uitvoering van RECUBOX®
Chemisch bestendige RECUBOX® geschikt voor zwembaden en de chemische industrie
Absolute bestendigheid tegen chloor
Prestaties van 0 - 1400 m3/u.

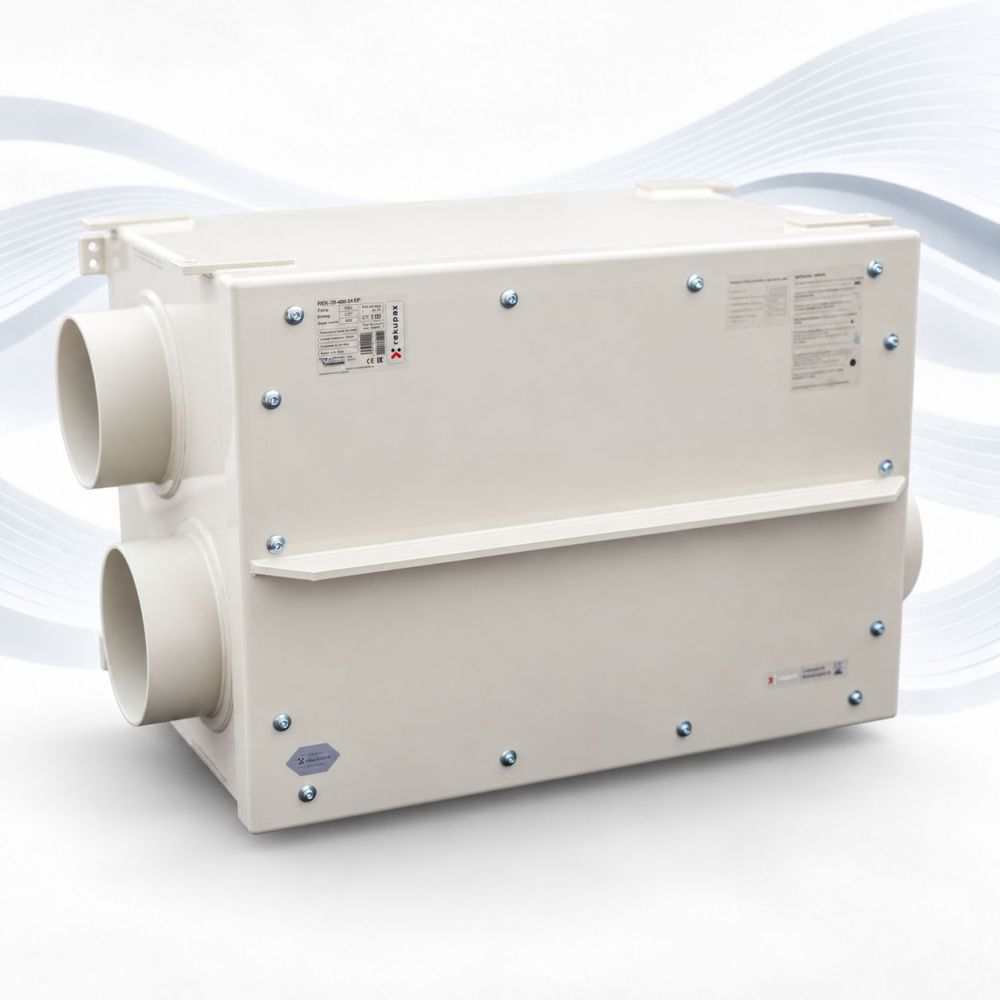

RECUBOX® X-POOL
De RECUBOX® X-POOL is een hoogwaardige chemisch bestendige warmteterugwinningsunit, ontworpen voor uitgebreide luchtrecuperatie in zwembaden, wellnesscentra, sauna's, laboratoria en industriële ruimtes met een hoge vochtigheidsgraad of de aanwezigheid van licht agressieve chemicaliën.
Waarom kiezen voor RECUBOX® X-POOL
- Hoge chemische bestendigheid voor zwembad- en corrosieve omgevingen
- Robuuste gelaste constructie zonder schroeven, klinknagels of lijm
- Eenvoudige reiniging en hoge hygiënische standaard
- Eenvoudige installatie en gemakkelijk onderhoud
- Hoge variabiliteit in uitvoering en plaatsing van de aansluitmonden
- Lange levensduur zelfs onder zware bedrijfsomstandigheden

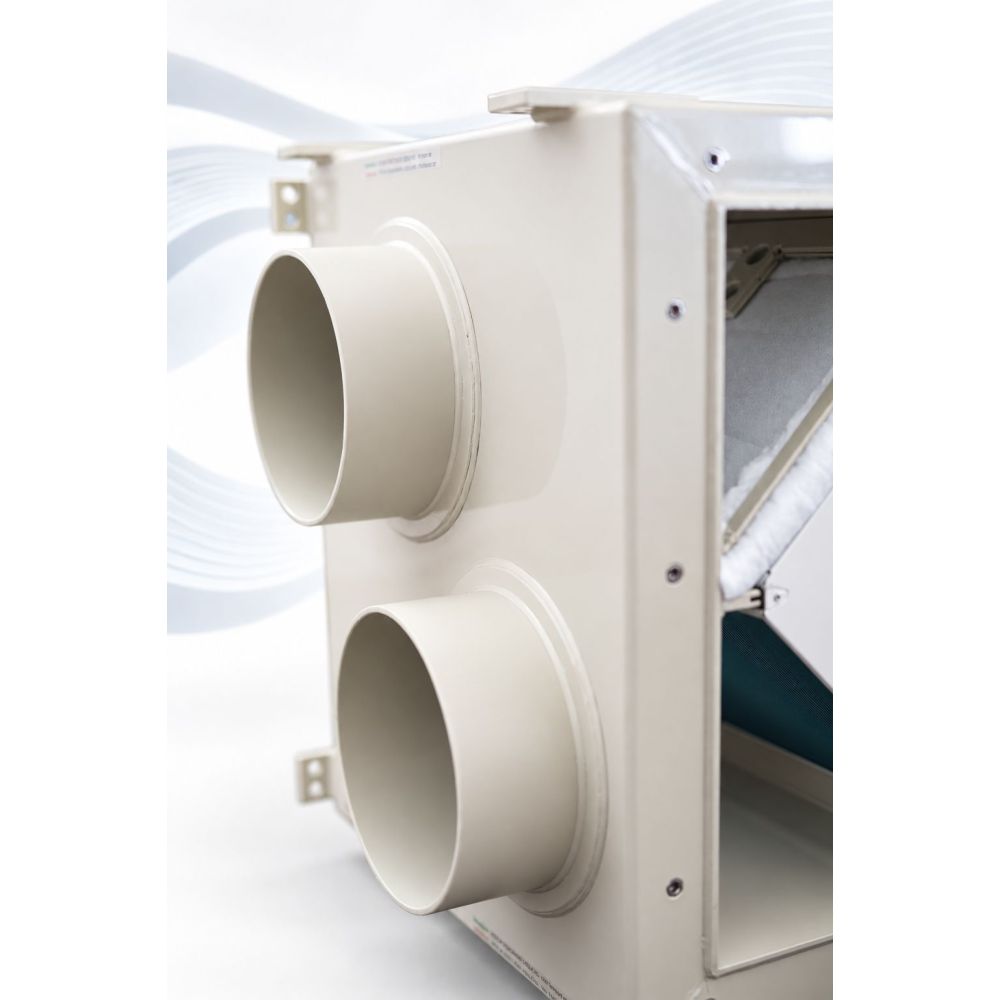

Bouw- en materiaalontwerp
De gehele behuizing van de unit, de flenzen, het filterframe, de beugels en andere externe componenten zijn gemaakt van hoogwaardig polypropyleen (PP). De constructie is ontworpen zonder overbodige metalen onderdelen, met de nadruk op maximale duurzaamheid in uitdagende omgevingen.
Het materiaal van de unit is uitermate bestendig tegen:
- chloor en ozon tijdens zwembadgebruik,
- zuren en basen,
- oplosmiddelen, alcohol en vluchtige organische stoffen (VOS),
- zoutnevel en corrosieve vochtigheid.
De constructie maakt gebruik van 100% gelaste verbindingen. Dit betekent geen gelijmde verbindingen, geen zelfklevende afdichtingen en een minimaal risico op lekkages. Alle belangrijke afdichtingselementen zijn mechanisch opgelost en zijn eenvoudig vervangbaar.
De gladde hygiënische wanden maken eenvoudige reiniging en onderhoud mogelijk. De unit biedt zeer lage onderhoudseisen bij een hoge hygiënische standaard.
Dankzij hun robuuste constructie, topkwaliteit en maximale hygiënische veiligheid maken onze RECUBOX® units deel uit van diverse projecten van de CTU (Tsjechische Technische Universiteit), waaronder het unieke S.A.W.E.R.-systeem dat UCEEB ontwikkelt voor het winnen van drinkwater uit de lucht.
Warmtewisselaar – RECUTECH EPOXY uitvoering
De unit is uitgerust met een warmtewisselaar in epoxy-uitvoering, geschikt voor gebruik in agressievere en corrosieve omgevingen.
- Corrosiebestendigheid volgens ASTM B117, getest in een zoutnevelkamer (NaCl 5% / 35 °C) gedurende 1.000 uur
- Hoge bestendigheid tegen oplosmiddelen – zoals trichloorethyleen en tetrachloorethyleen
- Technische parameters die overeenkomen met aluminium tegenstroomwisselaars zonder epoxybehandeling
Installatie en onderhoud
- Ventilatoren maken geen deel uit van de unit – ze worden direct in de luchtkanalen geïnstalleerd, wat ruimte bespaart in de technische ruimte.
- Indien nodig kunnen de ventilatoren snel worden vervangen zonder tussenkomst in de RECUBOX® unit zelf.
- De unit is ontworpen voor eenvoudige servicetoegang en simpel onderhoud.
Een betere keuze dan volledig roestvrij staal
Dankzij de eigenschappen van polypropyleen is de RECUBOX® X-POOL een zeer aantrekkelijk alternatief voor volledig roestvrijstalen oplossingen. In agressieve chemische omgevingen kan zelfs roestvrij staal na verloop van tijd corroderen, terwijl de hoogwaardige PP-constructie zijn stabiliteit en dichtheid op de lange termijn behoudt.
De perfecte keuze voor
- Zwembaden, waterparken, wellnesscentra en sauna's – omgevingen met chloor en een hoge luchtvochtigheid
- Laboratoria en afzuigkappen – warmteterugwinning in licht agressieve chemische omgevingen
- Chemische fabrieken en magazijnen, inclusief tankstations
- Spuiterijen, galvaniseerbedrijven en stomerijen met bijtende dampen
- Landbouwgebouwen – bijvoorbeeld omgevingen met ammoniak of kuilvoergassen
- Productie- en technologische containers in corrosieve en vochtige omgevingen
Belangrijkste voordelen van RECUBOX® units
 |

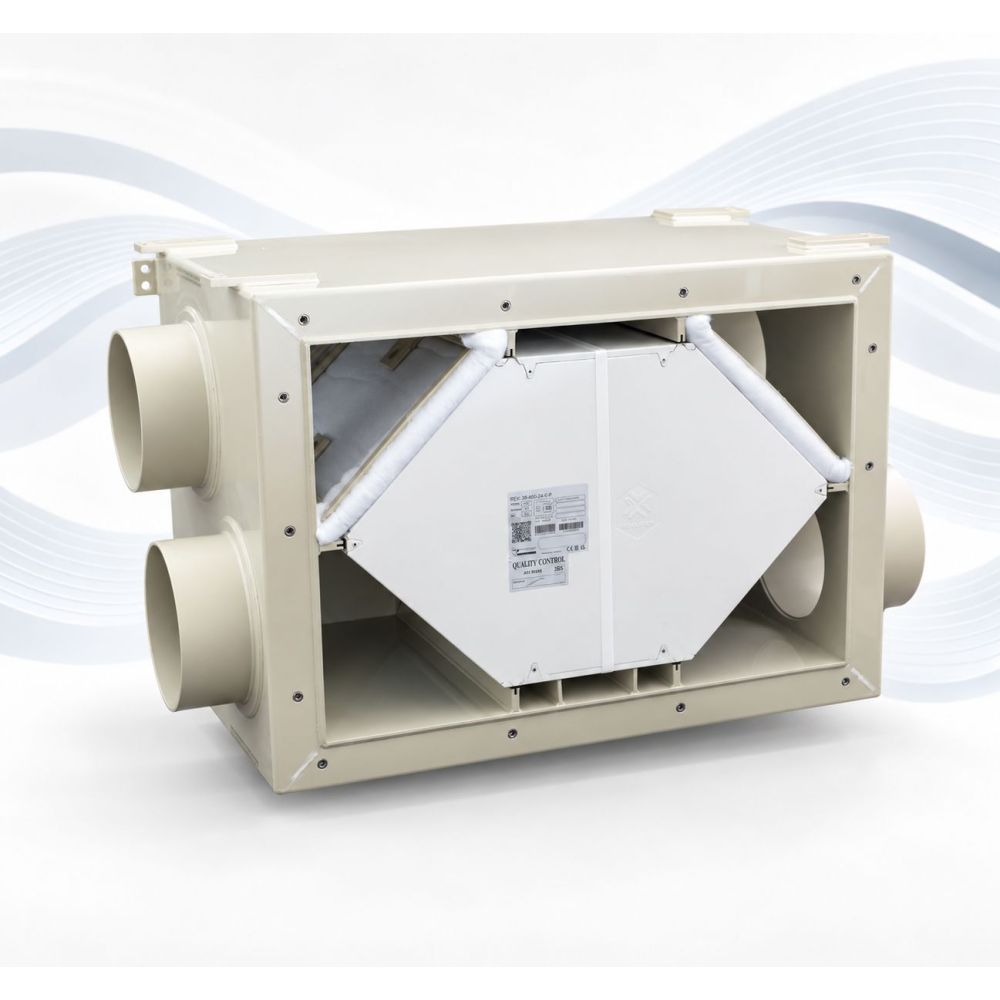

Eenvoudige verwijdering van de wisselaar De wisselaar kan zeer eenvoudig en snel uit de unit worden verwijderd, in één beweging. |
 |
Maximale hygiëne Gladde wanden en gecertificeerde RECUTECH wisselaars (ILH Berlin) garanderen de hoogste hygiënische standaard. |
 |
Mechanische afdichting zonder lijm De wisselaar is in een groef afgedicht zonder gebruik van lijm die na verloop van tijd vergaat. |
 |
Zonder schroeven, klinknagels en lijm Gemaakt van één materiaal met behulp van heteluchtlastechnologie. Het resultaat is een absoluut dichte verbinding. |
 |
Breed scala aan maten Dankzij het brede aanbod aan maten kunnen wij een passende unit ontwerpen voor zelfs de kleinste ruimtes. |
 |
Compatibiliteit met RECUTECH Ontworpen voor het complete assortiment RECUTECH wisselaars in EPOXY-uitvoering (EUROVENT gecertificeerd). |
 |
Groot vermogensbereik RECUBOX® units dekken een breed scala aan toepassingen, van kleine installaties tot grote technologische complexen. |
 |
Maximale variabiliteit De plaatsing van de aansluitmonden kan in zeer veel varianten worden geconfigureerd. |
 |
Gespiegelde uitvoering Alle varianten zijn beschikbaar in gespiegelde uitvoering met twee posities voor de condensafvoer. |
Grafiek drukverlies
Zależność straty ciśnienia PD [Pa] od strumienia objętości AV [m³/h] – wisselaar REK+53-400-24 EPOXY
Parameters: Inlaatlucht -3°C / 90% vocht., Uitlaatlucht 25°C / 60% vocht. Resultaten gecertificeerd door Eurovent.
Grafiek efficiëntie
Zależność sprawności EFF [%] od strumienia objętości AV [m³/h] – wisselaar REK+53-400-24 EPOXY
Parameters: Inlaatlucht -3°C / 90% vocht., Uitlaatlucht 25°C / 60% vocht. Resultaten gecertificeerd door Eurovent.
Opties voor locatie van aansluitpoorten
De keuze wordt gemaakt tijdens het bestelproces.
Afmetingen zijn zonder isolatie. Bij belangrijke technische wijzigingen wordt u na bestelling geïnformeerd.
 |
A01 Brede wisselaar, 4 poorten aan de zijkant Afmetingen: 835 (A) x 603 (B) x 504 (C) mm Tekening toont klassieke en gespiegelde uitvoering. |
 |
B01 Smalle wisselaar, 4 poorten aan de zijkant Afmetingen: 835 (B) x 603 (A) x 504 (C) mm |
 |
A02 Brede wisselaar, 2 poorten boven, 2 aan de zijkant Afmetingen: 835 (A) x 603 (B) x 504 (C) mm |
 |
B02 Smalle wisselaar, 2 poorten boven, 2 aan de zijkant Afmetingen: 835 (B) x 603 (A) x 504 (C) mm |
 |
C01 Smalle wisselaar, 4 poorten boven Afmetingen: 663 (A) x 754 (C) x 875 (B) mm Verhoogde afmetingen zorgen voor een optimale luchtstroom. |
Datasheet
- EUROVENT-certificering:
- Ja
- Materiaal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Bedrijfstemperatuur [°C]
- -20 .. +80
- Land van herkomst
- CZ
- Geen risico op corrosie: Deze ventilator komt niet in contact met chloor of vocht uit het zwembad, omdat hij uitsluitend met buitenlucht werkt.
- Keuze: Voor deze positie volstaat een standaard hoogwaardige kanaalventilator zonder speciale chemische bestendigheid.
- Filterbarrière: De lucht uit het zwembad gaat eerst door een filterdoek, dat aerosol (microdruppeltjes water met geconcentreerd chloor) mechanisch opvangt.
- Reiniging door condensatie: In de warmtewisselaar koelt de lucht af en condenseert het vocht. Dit water bindt gasvormig chloor aan zich en voert het veilig af naar de afvoer.
- Resultaat: De ventilator die pas achter de RECUBOX is geplaatst, werkt met aanzienlijk “gereinigde” lucht, wat de motor en lagers beschermt.
Welke ventilatoren moet ik kiezen voor zwembadventilatie?
De keuze van ventilatoren voor zwembadruimtes is kritisch vanwege de hoge luchtvochtigheid en de aanwezigheid van agressief chloor. Bij gebruik van de RECUBOX® X-POOL-unit veranderen de eisen aan de bestendigheid van de ventilatoren echter aanzienlijk in uw voordeel dankzij de constructie van deze unit.
1. Ventilator voor toevoerlucht (verse lucht)
In dit deel van het systeem is de situatie het eenvoudigst. De toevoerventilator zuigt schone buitenlucht aan en blaast die via de warmtewisselaar naar de zwembadhal.
2. Ventilator voor afvoerlucht (verbruikte lucht)
Dankzij de unieke integratie met de RECUBOX® X-POOL-unit wordt de afzuigventilator op een manier beschermd die zijn levensduur aanzienlijk verlengt:
Aanbevelingen voor installatie en onderhoud
Belangrijke regel: RECUBOX® als laagste punt van het systeem
Voor een correcte werking moet de RECUBOX®-unit op het laagste punt van het luchttechnische traject worden geïnstalleerd. Alleen dan kan het kanaalsysteem alle agressieve condensaat met chloor op natuurlijke wijze naar de unit en vervolgens naar de afvoer afvoeren. Zo voorkomt u ophoping van vocht bij de ventilatoren of in kritieke kanaalverbindingen.
| Materiaal van de kanalen | Voor het afzuigtraject raden wij uitsluitend kunststof (PVC/PP) of roestvrijstalen kanalen aan. Aluminium kanalen corroderen snel. |
| Type ventilator | Wij adviseren ventilatoren in volledig kunststof uitvoering met een beschermingsgraad van minimaal IP44. |
| Filteronderhoud | Regelmatige controle van het filterdoek is bij zwembaden essentieel om de reinheid van de wisselaar en de bescherming van de ventilator te behouden. |
Onze professionele visie: De combinatie van de robuuste constructie van de RECUBOX® X-POOL en correct gekozen kunststof ventilatoren vormt technisch gezien de schoonste oplossing voor moderne zwembaden. Deze configuratie bespaart kosten, omdat ze de noodzaak van extreem dure industriële ventilatoren voor de chemische industrie elimineert.
Opmerking: Bovenstaande informatie vormt de door de fabrikant aanbevolen technische praktijk om de levensduur van componenten te verlengen. De uiteindelijke keuze van ventilatoren moet altijd overeenkomen met het ventilatieontwerp en de verwachte concentratie van chemische stoffen in de betreffende installatie.
Welke luchtkanalen moet ik kiezen voor zwembadventilatie?
De keuze van het materiaal van het ventilatiekanaal is bij een zwembad net zo belangrijk als de warmteterugwinning zelf. Een agressieve omgeving met chloor in combinatie met hoge luchtvochtigheid kan ongeschikt gekozen kanalen binnen enkele maanden vernietigen.
Waarom aluminium en goedkope “flexi”-slangen vermijden?
Veelgebruikte flexibele aluminium slangen (zogenaamde Alu-flexi, Sono-flexi) zijn absoluut ongeschikt voor zwembadhallen. Chloordampen veroorzaken bij aluminium snelle oxidatie, wat zich uit in de vorming van wit poeder en vervolgens in het doorboren van de kanaalwand.
Let op lekkages: Zodra corrosie in het kanaal ontstaat, verliest het systeem zijn drukbalans, neemt de vochtigheid in de constructie van het gebouw toe en dreigt schimmelvorming rondom lekkende luchtkanalen.
Aanbevolen materialen voor RECUBOX® X-POOL
Voor een langdurig betrouwbare werking van zwembadventilatie raden wij materialen aan die van nature bestand zijn tegen corrosie:
| Kunststof kanalen (PVC / PP) | De ideale keuze voor zwembaden. Gladde kunststof kanalen zijn 100% bestand tegen chloor en vocht en hebben minimale drukverliezen. |
| Roestvrijstalen kanalen | Een premium oplossing met extreme mechanische bestendigheid. Geschikt voor zichtbare designkanalen in het interieur van de hal. |
| Geïsoleerde EPE-kanalen | Uitstekend voor trajecten door onverwarmde ruimtes. Geschuimd polyethyleen neemt geen vocht op en is chemisch inert. |
Belangrijk: Afschot en condensafvoer
De zwaartekracht werkt voor u:
Alle horizontale trajecten van het kanaal moeten met afschot naar de RECUBOX®-unit worden aangelegd (minimale helling 1–2%). Omdat de RECUBOX® zich op het laagste punt bevindt, stroomt al het condensaat met chloorverbindingen geleidelijk naar de wisselaar en van daar rechtstreeks naar de afvoer. Zo voorkomt u de vorming van “zakken” met stilstaand water in het kanaal.
Praktische tip: Als u op bepaalde plaatsen flexibel kanaal moet gebruiken (bijvoorbeeld voor het aansluiten van aansluitstukken), kies dan uitsluitend kunststof flexibele slangen of slangen met een chemisch bestendige binnenlaag. Zo voorkomt u toekomstige kostbare reparaties in verlaagde plafonds.
Opmerking: De juiste keuze van het kanaalmateriaal is essentieel voor het behoud van de 12-jarige garantie op de dichtheid van de behuizing van de RECUBOX®-unit. Ongeschikt kanaalwerk kan de hygiëne van het hele systeem negatief beïnvloeden.
