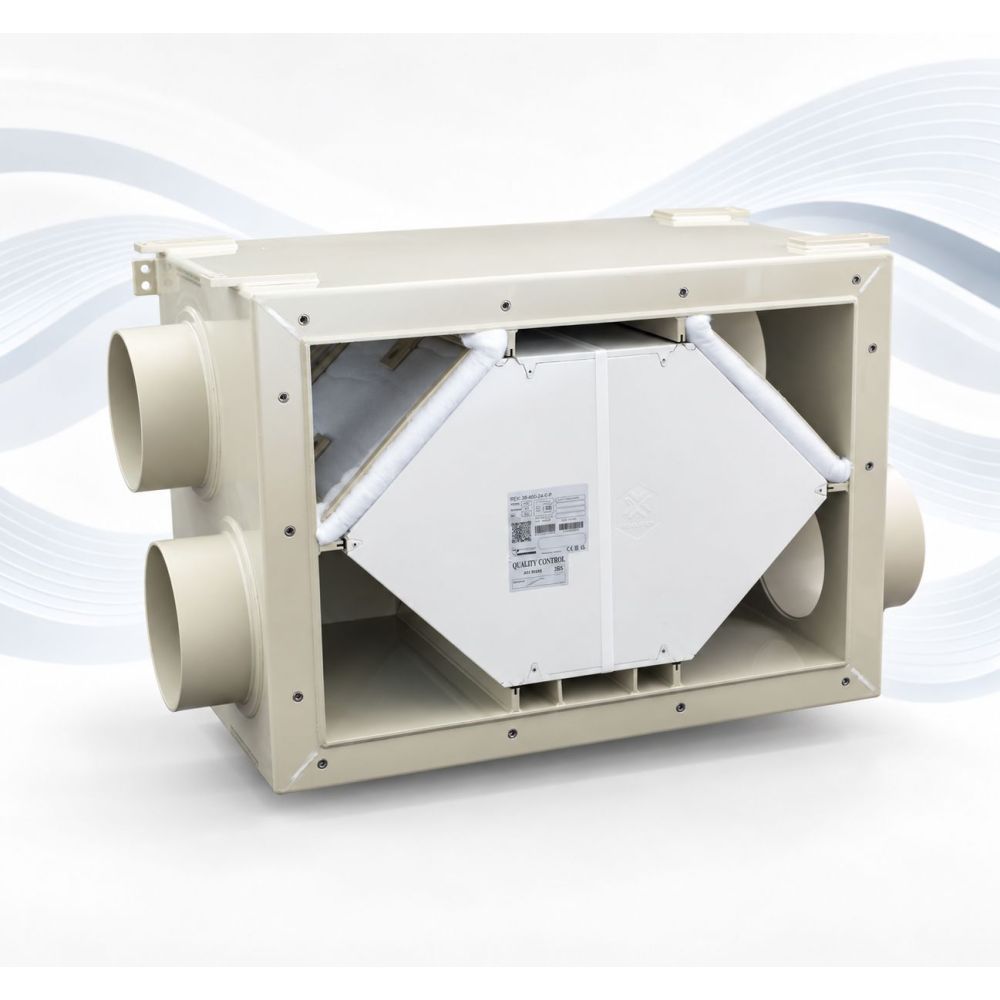

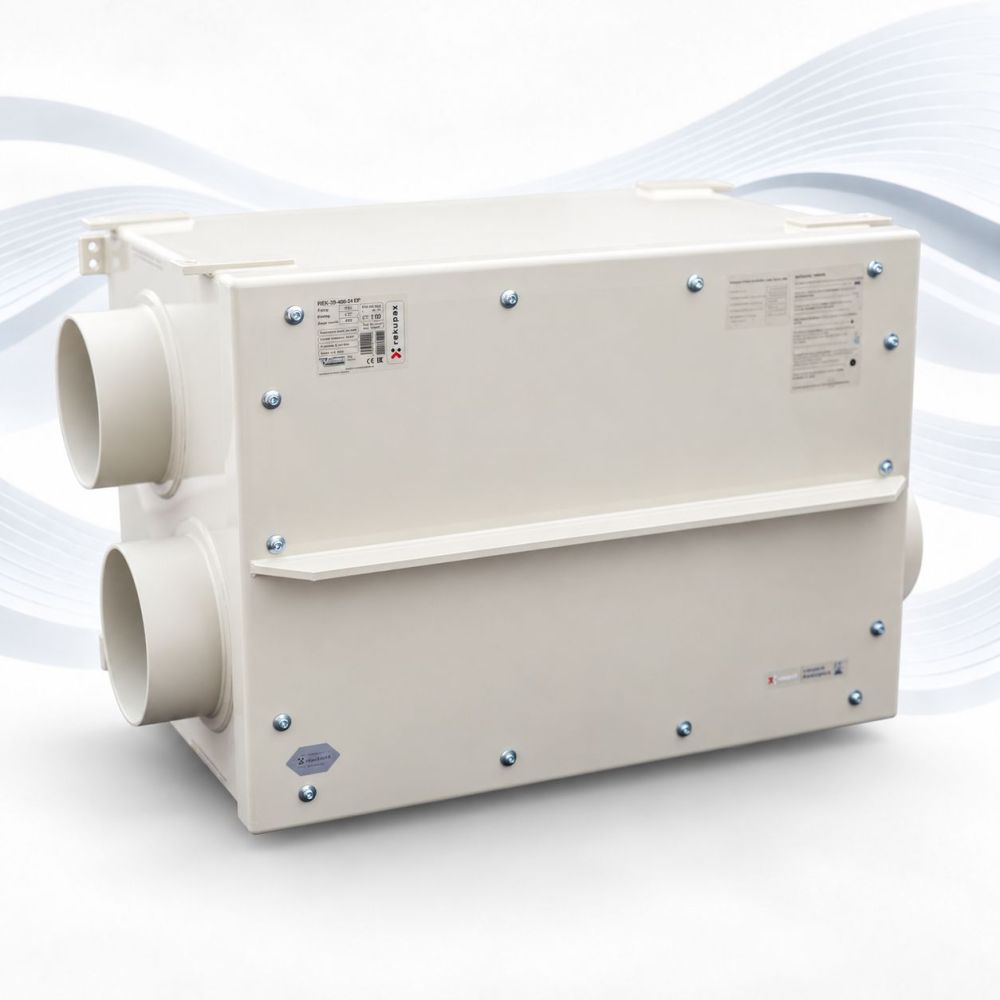

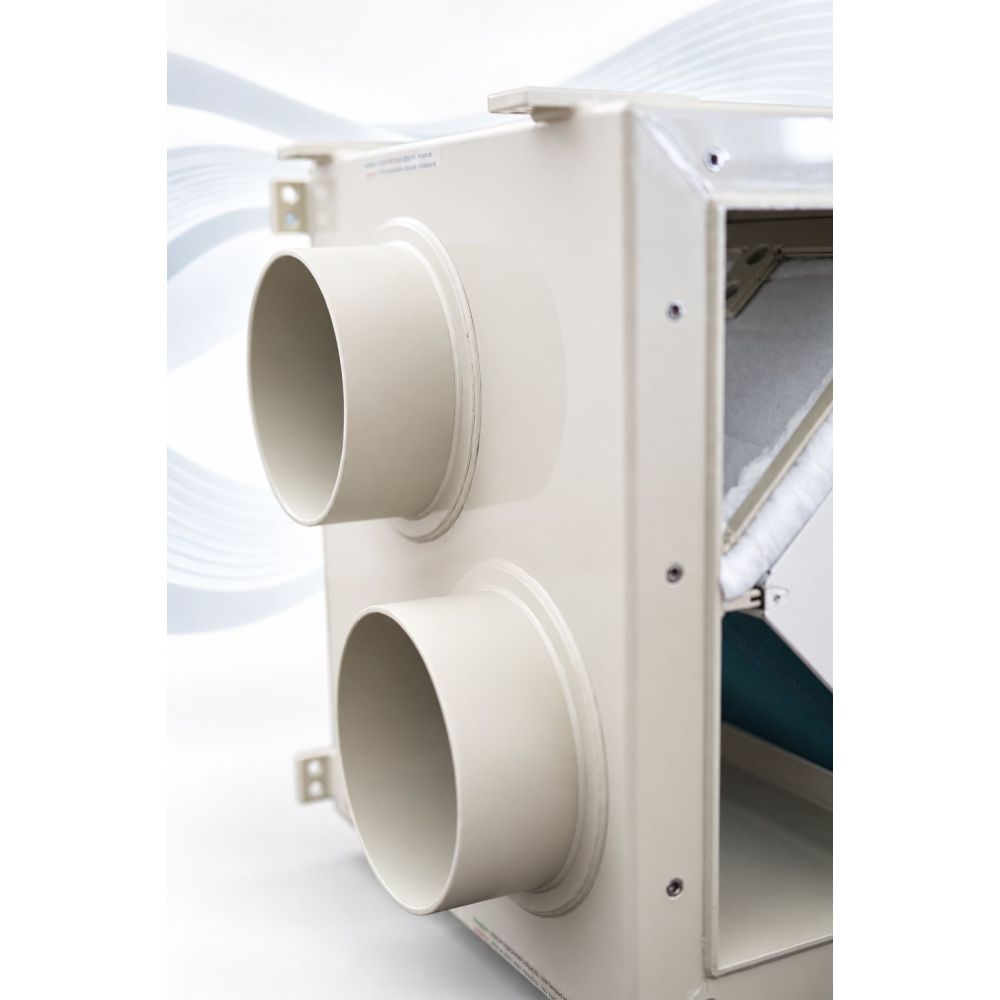

RECUBOX® X-POOL HRV 1400 – Kemikaaleja kestävä talteenottoyksikkö uima-altaisiin ja aggressiivisiin ympäristöihin
Kokomuovinen RECUBOX®-versio
Kemikaaleja kestävä RECUBOX® sopii uima-altaisiin ja kemianteollisuuteen
Absoluuttinen kloorinkestävyys
Suorituskyky 0–1400 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL on huippuluokan kemikaaleja kestävä lämmöntalteenottoyksikkö, joka on suunniteltu kattavaan ilmanvaihtoon uima-altaissa, hyvinvointikeskuksissa, saunoissa, laboratorioissa ja teollisuustiloissa, joissa esiintyy korkeaa kosteutta tai lievästi aggressiivisia kemikaaleja.
Miksi valita RECUBOX® X-POOL
- Korkea kemikaalien kestävyys uima-allas- ja korroosioympäristöihin
- Vankka hitsattu rakenne ilman ruuveja, niittejä tai liimoja
- Helppo puhdistus ja korkea hygieniataso
- Yksinkertainen asennus ja vaivaton huolto
- Suuri joustavuus mallien ja liitäntäyhteiden sijoittelun suhteen
- Pitkä käyttöikä vaativissakin käyttöolosuhteissa
Rakenne- ja materiaalisuunnittelu
Laitteen koko vaippa, laipat, suodatinkehys, kiinnikkeet ja muut ulkoiset komponentit on valmistettu korkealaatuisesta polypropeenista (PP). Rakenne on suunniteltu ilman tarpeettomia metalliosia, painottaen maksimaalista kestävyyttä haastavissa ympäristöissä.
Laitteen materiaali kestää erinomaisesti seuraavia:
- klooria ja otsonia uima-allaskäytössä,
- happoja ja emäksiä,
- liuottimia, alkoholia ja haihtuvia orgaanisia yhdisteitä (VOC),
- suolasumua ja syövyttävää kosteutta.
Rakenteessa käytetään 100 % hitsattuja liitoksia. Tämä tarkoittaa, ettei laitteessa ole liimasaumoja tai tarratiivisteitä, mikä minimoi vuotoriskit. Kaikki tärkeät tiivistyselementti on toteutettu mekaanisesti ja ne ovat helposti vaihdettavissa.
Sileät hygieeniset seinämät mahdollistavat helpon puhdistuksen ja huollon. Yksikkö on suunniteltu erittäin vähähuoltoiseksi tinkimättä korkeasta hygieniatasosta.
Vankan rakenteensa, huippulaatunsa ja maksimaalisen hygieenisyytensä ansiosta RECUBOX®-yksikkömme ovat osa useita CTU (ČVUT) -projekteja, mukaan lukien ainutlaatuinen S.A.W.E.R.-järjestelmä, jota UCEEB kehittää juomaveden valmistamiseksi ilmasta.
Lämmönvaihdin – RECUTECH EPOXY -malli
Yksikkö on varustettu epoksipinnoitetulla lämmönvaihtimella, joka soveltuu käytettäväksi aggressiivisemmissa ja syövyttävissä ympäristöissä.
- Korroosionkestävyys ASTM B117 -standardin mukaisesti, testattu suolasumukammiossa (NaCl 5 % / 35 °C) jopa 1 000 tuntia
- Korkea liuottimien kestävyys – esim. trikloorietyleeni ja tetrakloorietyleeni
- Tekniset parametrit vastaavat alumiinisia vastavirtakennoja ilman epoksikäsittelyä
Asennus ja huolto
- Puhaltimet eivät sisälly toimitukseen – ne asennetaan suoraan ilmanvaihtokanaviin, mikä säästää tilaa teknisessä tilassa.
- Tarvittaessa puhaltimet voidaan vaihtaa nopeasti koskematta itse RECUBOX®-yksikköön.
- Yksikkö on suunniteltu helppoa huoltoa ja tarkastuksia varten.
Parempi valinta kuin ruostumaton teräs
Polypropeenin ominaisuuksien ansiosta RECUBOX® X-POOL on monissa käyttökohteissa houkuttelevampi vaihtoehto kuin ruostumattomasta teräksestä valmistetut ratkaisut. Aggressiivisissa kemiallisissa ympäristöissä jopa ruostumaton teräs voi korrodoitua ajan myötä, kun taas korkealaatuinen PP-rakenne säilyttää vakautensa ja tiiviytensä pitkään.
Täydellinen valinta kohteisiin
- Uima-altaat, vesipuistot, kylpylät ja saunat – klooria sisältävät ja kosteat ympäristöt
- Laboratoriot ja vetokaapit – lämmöntalteenotto kemiallisesti vaativissa tiloissa
- Kemiantehtaat ja varastot, mukaan lukien huoltoasemat
- Maalaamot, galvanointilaitokset ja pesulat, joissa on syövyttäviä höyryjä
- Maatalousrakennukset – esim. ammoniakkia tai säilörehukaasuja sisältävät tilat
- Tuotanto- ja teknologiasäiliöt korroosioalttiissa ja kosteissa olosuhteissa
RECUBOX®-yksiköiden tärkeimmät edut
 |
Lämmönvaihtimen helppo poisto Vaihdin voidaan poistaa yksiköstä erittäin helposti ja nopeasti yhdellä liikkeellä. |
 |
Maksimaalinen hygienia Sileät seinät ja sertifioidut RECUTECH-vaihtimet (ILH Berlin) takaavat korkeimman hygieniatason. |
 |
Mekaaninen tiivistys ilman liimaa Vaihdin on tiivistetty uraan ilman liimoja, jotka heikkenevät ajan myötä. |
 |
Ilman ruuveja, niittejä ja liimoja Valmistettu yhdestä materiaalista kuumakaasuhitsaustekniikalla. Tuloksena on täysin tiiviit liitokset. |
 |
Laaja kokovalikoima Kattavan valikoiman ansiosta voimme suunnitella sopivan ratkaisun myös rajallisiin tiloihin. |
 |
Yhteensopivuus RECUTECHin kanssa Suunniteltu täydelle valikoimalle EUROVENT-sertifioituja RECUTECH EPOXY -vaihtimia. |
 |
Laaja tehoalue RECUBOX®-yksiköt kattavat laajan kirjon käyttökohteita pienistä asennuksista suuriin teknologisiin laitoksiin. |
 |
Maksimaalinen joustavuus Tulo- ja lähtöyhteiden sijoittelu voidaan konfiguroida hyvin laajasti kunkin kohteen tarpeiden mukaan. |
 |
Peilikuvaversio Kaikki mallit saatavilla peilikuvana kahdella kondenssiveden poistopaikalla. |
Painehäviökaavio
Painehäviön PD [Pa] riippuvuus tilavuusvirrasta AV [m³/h] – REK+53-400-24 EPOXY -vaihdin
Parametrit: Tuloilma -3°C / 90% kosteus, poistoilma 25°C / 60% kosteus. Eurovent-sertifioidut tulokset.
Hyötysuhdekaavio
Hyötysuhteen EFF [%] riippuvuus tilavuusvirrasta AV [m³/h] – REK+53-400-24 EPOXY -vaihdin
Parametrit: Tuloilma -3°C / 90% kosteus, poistoilma 25°C / 60% kosteus. Eurovent-sertifioidut tulokset.
Liitäntäporttien sijoitteluvaihtoehdot
Valinta tehdään tilausvaiheessa.
Mitat on ilmoitettu ilman eristystä. Mahdollisista teknisistä muutoksista ilmoitetaan tilauksen jälkeen.
 |
A01 Leveä vaihdin, 4 sivuporttia Mitat: 835 (A) x 603 (B) x 504 (C) mm Piirros näyttää vakio- ja peilikuvakytkennän. |
 |
B01 Kapea vaihdin, 4 sivuporttia Mitat: 835 (B) x 603 (A) x 504 (C) mm |
 |
A02 Leveä vaihdin, 2 ylä- ja 2 sivuporttia Mitat: 835 (A) x 603 (B) x 504 (C) mm |
 |
B02 Kapea vaihdin, 2 ylä- ja 2 sivuporttia Mitat: 835 (B) x 603 (A) x 504 (C) mm |
 |
C01 Kapea vaihdin, 4 yläporttia Mitat: 663 (A) x 754 (C) x 875 (B) mm Suuremmat mitat varmistavat optimaalisen ilmanvirtauksen. |
Lisätiedot
- EUROVENT-sertifikaatio:
- Kyllä
- Materiaali
- SIMONA AlphaPLUS - POLYPROPYLEN
- Käyttölämpötila [°C]
- -20 .. +80
- Alkuperämaa
- CZ
- Ei korroosioriskiä: Tämä puhallin ei joudu kosketuksiin kloorin eikä altaan kosteuden kanssa, koska se toimii ainoastaan ulkoilmalla.
- Valinta: Tähän paikkaan riittää tavallinen laadukas kanavapuhallin ilman erityistä kemiallista kestävyyttä.
- Suodatuseste: Altaasta tuleva ilma kulkee ensin suodatinkankaan läpi, joka pidättää mekaanisesti aerosolit (veden mikropisarat, joissa on väkevää klooria).
- Kondensaatiopuhdistus: Lämmön talteenottokennossa ilma jäähtyy ja kosteus tiivistyy. Tämä vesi sitoo itseensä kaasumaista klooria ja johtaa sen turvallisesti viemäriin.
- Tulos: Vasta RECUBOXin jälkeen sijoitettu puhallin toimii huomattavasti “puhdistetummalla” ilmalla, mikä suojaa sen moottoria ja laakereita.
Mitkä puhaltimet kannattaa valita allastilan ilmanvaihtoon yhdessä RECUBOX® X-POOL -järjestelmän kanssa?
Mitkä puhaltimet kannattaa valita allastilan ilmanvaihtoon?
Puhaltimien valinta allastiloihin on kriittistä korkean kosteuden ja aggressiivisen kloorin vuoksi. Kun käytetään RECUBOX® X-POOL -yksikköä, puhaltimien kestävyyttä koskevat vaatimukset kuitenkin muuttuvat sen rakenteen ansiosta merkittävästi eduksesi.
1. Puhallin tuloilmalle (raikas ilma)
Tässä järjestelmän osassa tilanne on yksinkertaisin. Tuloilmapuhallin imee puhdasta ulkoilmaa ja työntää sen lämmön talteenottolaitteen läpi allashalliin.
2. Puhallin poistoilmalle (jäteilma)
RECUBOX® X-POOL -yksikön ainutlaatuisen integraation ansiosta poistoilmapuhallin on suojattu tavalla, joka pidentää merkittävästi sen käyttöikää:
Suositukset asennukseen ja huoltoon
Keskeinen sääntö: RECUBOX® järjestelmän alimpana pisteenä
Oikean toiminnan varmistamiseksi RECUBOX®-yksikkö on asennettava ilmanvaihtoreitin alimpaan pisteeseen. Vain näin kanavisto pystyy johtamaan luonnollisesti kaiken aggressiivisen, klooria sisältävän kondensaatin kohti yksikköä ja siitä edelleen viemäriin. Näin estetään kosteuden kertyminen puhaltimien läheisyyteen tai kriittisiin kanavaliitoksiin.
| Kanavamateriaali | Poistohaaraan suosittelemme ainoastaan muovikanavia (PVC/PP) tai ruostumattomasta teräksestä valmistettuja kanavia. Alumiinikanavat syöpyvät nopeasti. |
| Puhallintyyppi | Suosittelemme valitsemaan kokonaan muovista valmistetut puhaltimet, joiden suojausluokka on vähintään IP44. |
| Suodattimien huolto | Suodatinkankaan säännöllinen tarkastus on altaissa olennaista kennon puhtauden ja puhaltimen suojan säilyttämiseksi. |
Ammatillinen näkemyksemme: RECUBOX® X-POOL -rakenteen kestävyys yhdistettynä oikein valittuihin muovipuhaltimiin muodostaa teknisesti puhtaimman ratkaisun nykyaikaisiin uima-altaisiin. Tämä kokoonpano säästää kustannuksia, koska se poistaa tarpeen erittäin kalliille kemianteollisuuteen tarkoitetuille teollisuuspuhaltimille.
Huomautus: Edellä mainitut tiedot edustavat valmistajan suosittelemaa teknistä käytäntöä komponenttien käyttöiän pidentämiseksi. Puhaltimien lopullisen valinnan tulee aina vastata ilmanvaihtosuunnitelmaa ja kyseisessä kohteessa odotettavaa kemiallisten aineiden pitoisuutta.
Millaiset kanavat kannattaa valita allasilmanvaihtoon?
Ilmanvaihtokanavan materiaalin valinta on uima-altaassa yhtä tärkeää kuin itse lämmön talteenotto. Aggressiivinen ympäristö, jossa on klooria yhdistettynä korkeaan kosteuteen, voi tuhota väärin valitun kanaviston muutamassa kuukaudessa.
Miksi alumiinia ja halpoja “flexi”-letkuja kannattaa välttää?
Yleisesti käytetyt joustavat alumiiniletkuputket (ns. Alu-flexi, Sono-flexi) ovat täysin sopimattomia allastiloihin. Kloorihöyryt aiheuttavat alumiinissa nopeaa hapettumista, joka ilmenee valkoisen jauheen muodostumisena ja myöhemmin kanavan seinämän puhkeamisena.
Varo vuotoja: Heti kun kanava alkaa syöpyä, järjestelmä menettää paine- tasapainonsa, kosteus rakennusrakenteissa kasvaa ja vuotavien kanavien ympärille voi muodostua hometta.
Suositellut materiaalit RECUBOX® X-POOL -järjestelmään
Pitkäaikaisesti luotettavaan allasilmanvaihtoon suosittelemme materiaaleja, jotka kestävät luonnostaan korroosiota:
| Muovikanavat (PVC / PP) | Ihanteellinen valinta uima-altaille. Sileät muovikanavat ovat 100% kloorin- ja kosteudenkestäviä ja niiden painehäviöt ovat minimaaliset. |
| Ruostumattomasta teräksestä valmistetut kanavat | Premium-ratkaisu äärimmäisen suurella mekaanisella kestävyydellä. Sopii näkyville design-kanaville hallin sisätiloissa. |
| Eristetyt EPE-kanavat | Erinomaiset reiteille, jotka kulkevat lämmittämättömien tilojen kautta. Solupolyeteeni ei ime kosteutta ja on kemiallisesti inertti. |
Tärkeää: Kaato ja kondenssiveden poisto
Painovoima toimii puolestasi:
Kaikki vaakasuorat kanavareitit on asennettava kaadolla kohti RECUBOX®-yksikköä (vähimmäiskaato 1–2 %). Koska RECUBOX® sijaitsee alimmassa kohdassa, kaikki klooriyhdisteitä sisältävä kondenssivesi valuu tasaisesti vaihtimeen ja sieltä suoraan viemäriin. Näin estetään “taskujen” muodostuminen, joihin jää seisovaa vettä kanavistossa.
Käytännön vinkki: Jos joissakin kohdissa on käytettävä joustavaa kanavaa (esimerkiksi liitäntäkaulojen yhdistämiseen), valitse yksinomaan muoviset joustavat letkut tai letkut, joiden sisäpinta on kemikaalinkestävä. Näin vältät tulevaisuudessa kalliit korjaukset alaslasketuissa katoissa.
Huomautus: Kanavamateriaalin oikea valinta on ratkaisevan tärkeää, jotta RECUBOX®-yksikön rungon tiiveydelle myönnetty 12 vuoden takuu säilyy. Sopimaton kanavisto voi vaikuttaa negatiivisesti koko järjestelmän hygieniaan.
