Wij bieden een breed assortiment enthalpiewisselaars die geschikt zijn voor de meeste warmteterugwinningsunits. Als u het juiste model niet kunt vinden, aarzel dan niet om contact met ons op te nemen – wij helpen u graag verder!
Basis voor hightech warmteterugwinning met een rendement van 520 m3/u.
De enthalpic RECUBOX® 520 VENT-READY is klaar voor eenvoudige installatie
topklasse AFL EC-ventilatoren met CONSTANTFLOW-systeem

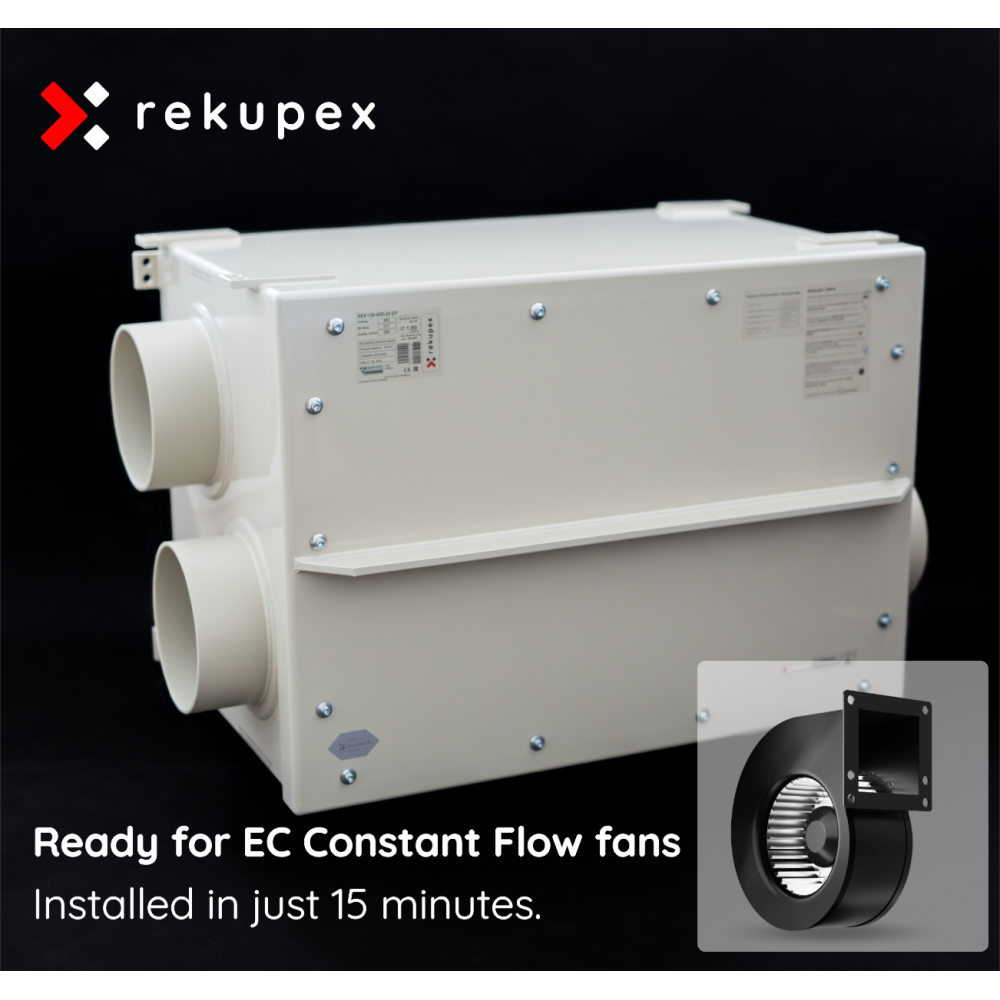

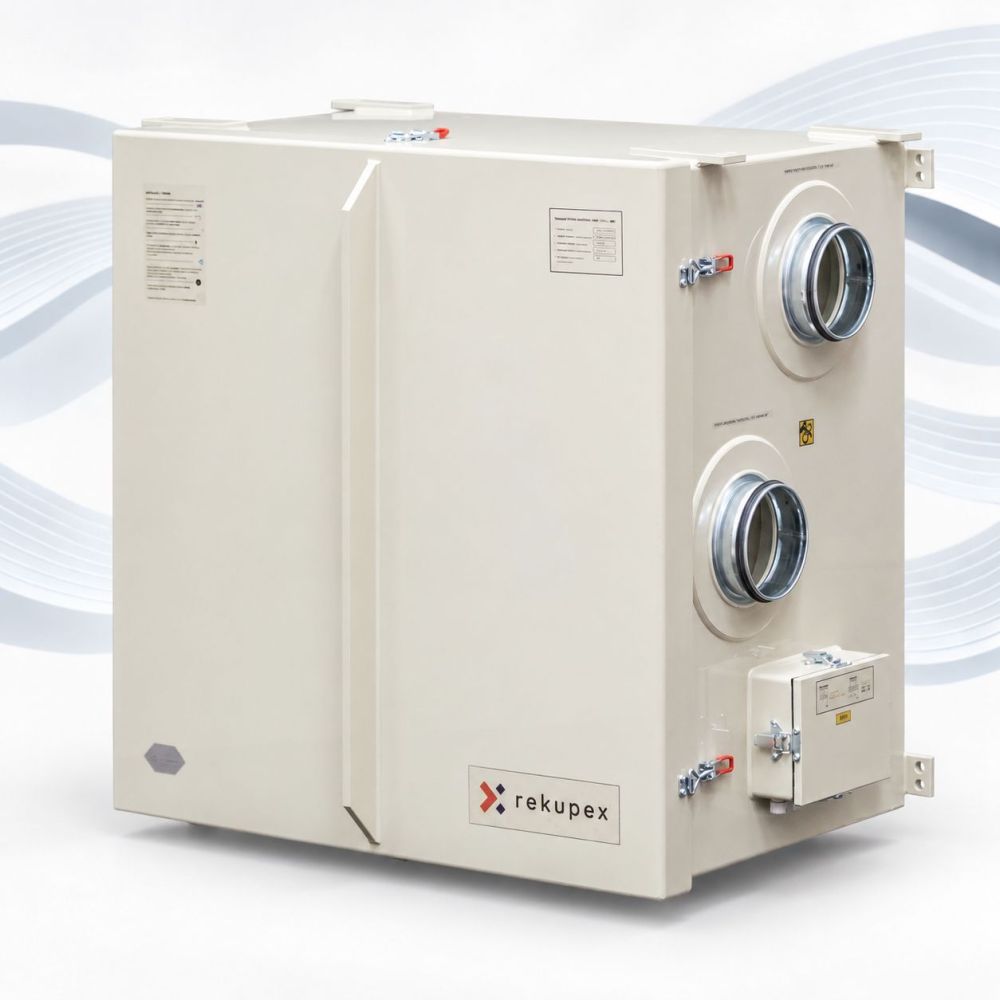

De RECUBOX® HRV 520 VENT-READY is een compacte warmteterugwinningsunit voorbereid voor AFL CONSTANT FLOW EC-ventilatoren. Het vormt een uiterst duurzame, hygiënische en variabele basis voor moderne balansventilatie in eengezinswoningen, appartementen en kleinere commerciële objecten.
Maatwerkproductie in Tsjechië. Wij produceren RECUBOX®-units volledig in Tsjechië volgens de exacte specificaties van de klant. Wij maken gebruik van hoogwaardige polypropyleen materialen van SIMONA AG en professionele verwerkingstechnologie op apparatuur van Leister AG.

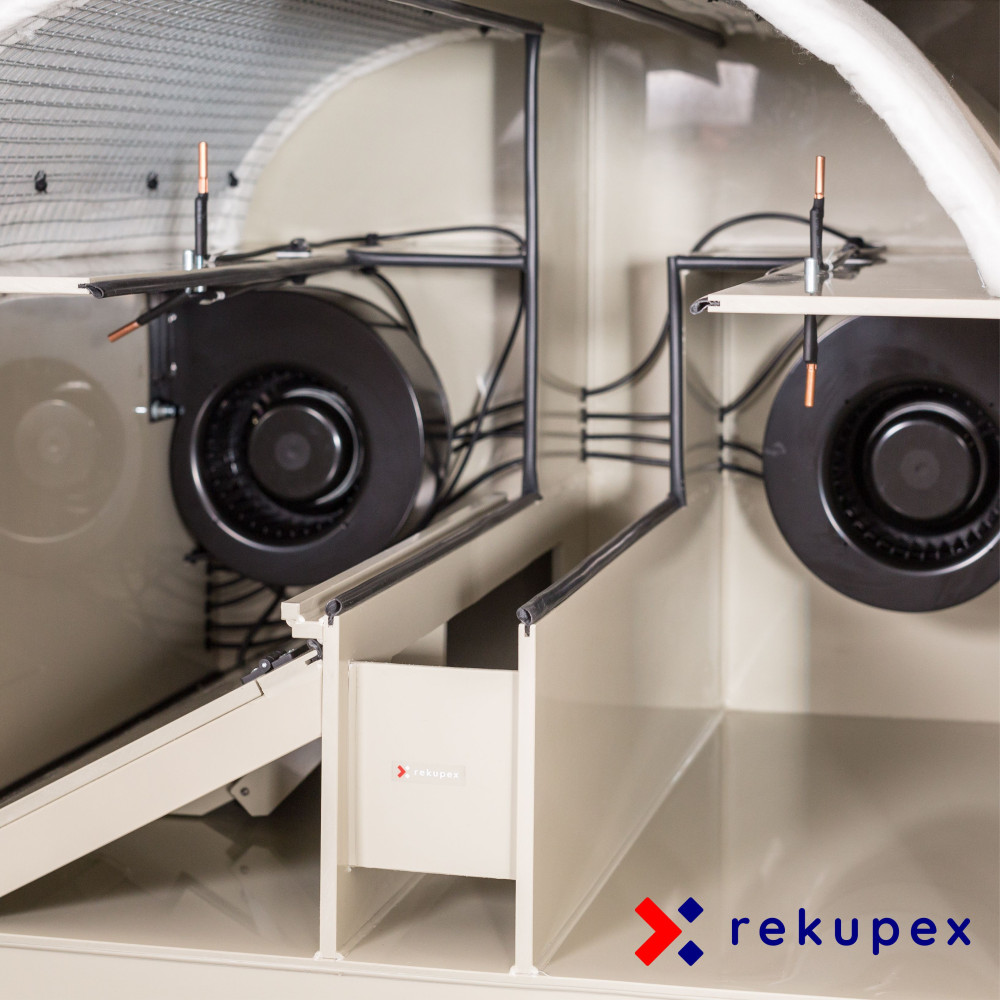

De behuizing is constructief geoptimaliseerd voor de installatie van AFL EC CONSTANT FLOW ventilatoren, die een uiterst slimme oplossing bieden voor moderne warmteterugwinning. Dankzij de ingebouwde Constant Flow-functie reageren de ventilatoren automatisch op veranderingen in de weerstand van het systeem en helpen ze om op lange termijn een stabiel debiet, drukbalans, een laag geluidsniveau en een zuinige werking te handhaven.
De unit is uitgerust met een tegenstroomwarmtewisselaar met een rendement tot wel 90 %. De wisselaar is doelbewust ontworpen met de nadruk op lage drukverliezen, wat bijdraagt aan een stille, zuinige en efficiënte werking.
Prestatieparameters van het systeem met AFL CONSTANT FLOW ventilatoren:
.jpg)
1. RECUTECH RSK+16-500-25 – volledig aluminium tegenstroomwisselaar, Tsjechische fabrikant
2. RECUTECH RSF+16-500-H-F-29 – warmtewisselaar met HPS-lamellen, Tsjechische fabrikant
3. ZERN ENGINEERING HU-EX6 366/500 – warmtewisselaar met HPS-lamellen en HPS-mantel, Oekraïense fabrikant
De behuizing is zo voorbereid dat de ventilatoren zeer snel en zonder ingewikkelde aanpassingen kunnen worden gemonteerd. De installatie van de AFL CONSTANT FLOW ventilatoren gebeurt door ze simpelweg in de voorbereide opening te schuiven en vast te zetten.
Alle uitgangen en de condensafvoer zijn gespiegeld uitgevoerd, zodat u de definitieve oriëntatie van de unit pas bij de installatie zelf kiest. RECUBOX® kan tegelijkertijd ook worden gebruikt met externe ventilatoren volgens eigen ontwerp.
De aansturing van EC-ventilatoren is zeer eenvoudig via een DC 0–10 V signaal. De unit kan bijvoorbeeld worden aangestuurd door:
Productlevering: De RECUBOX® HRV 520 VENT-READY wordt geleverd als losse behuizing zonder ventilatoren en zonder besturingseenheid. Deze kunnen afzonderlijk worden aangeschaft en eenvoudig door de gebruiker worden geïnstalleerd.
RECUBOX® is in de basisuitvoering ook voorbereid op metingen, bekabeling en een veilige elektrische installatie. Dankzij doordachte details is de montage van sensoren, het trekken van kabels en het aansluiten van ventilatoren snel, overzichtelijk en technisch zuiver.
De unit vergemakkelijkt niet alleen de installatie zelf, maar ook de toekomstige service, aanpassingen en systeemuitbreidingen.
|
|

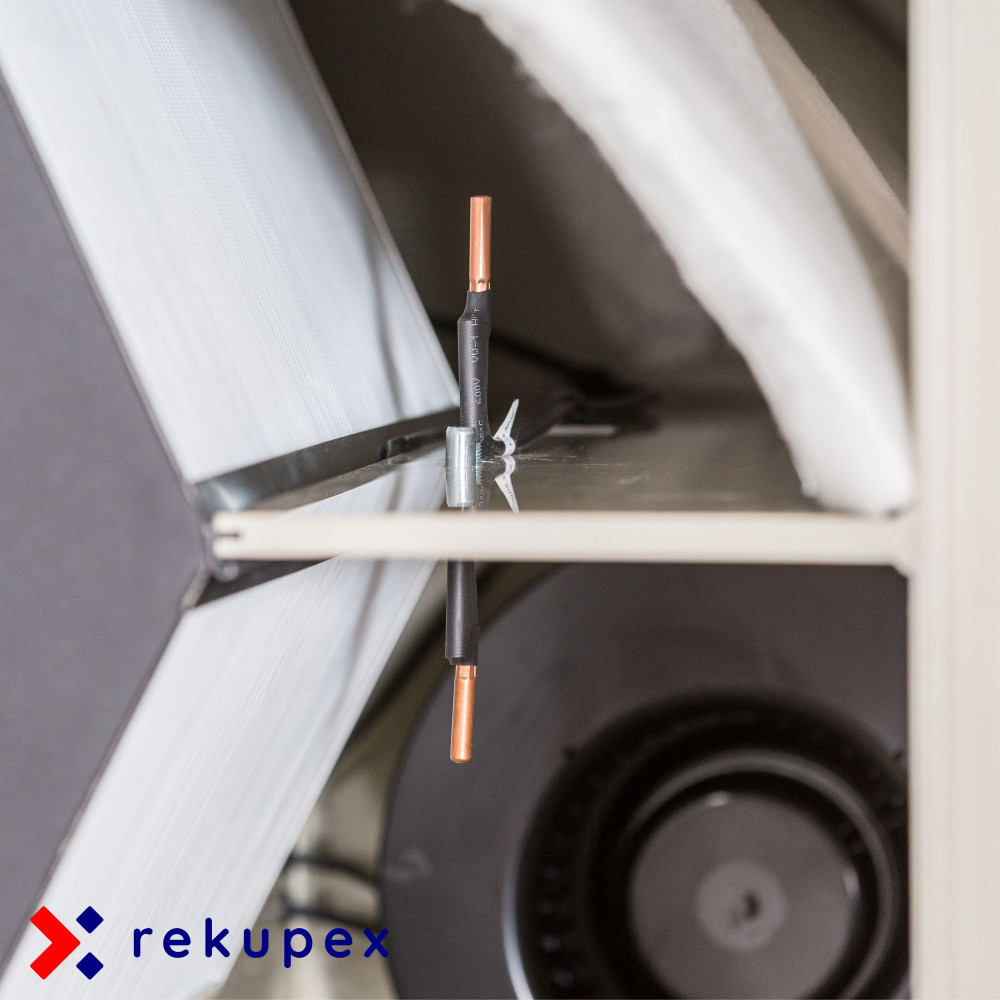

4 houders voor sensormontage RECUBOX® bevat 4 houders voor de installatie van sensoren. Elke houder is geplaatst in één van de basisluchtstromen: SUP, EHA, ETA en ODA. Hierdoor is de unit voorbereid op een eenvoudige en overzichtelijke installatie van meetelementen precies daar waar ze nodig zijn voor een correcte aansturing en monitoring van het systeem. |
|
|
Luchtdichte rubberen kabeldoorvoeren RECUBOX® heeft voorbereide luchtdichte rubberen kabeldoorvoeren, die in de basisuitvoering zijn afgedicht. De doorvoeren zijn bedoeld voor een veilige en nette geleiding van bekabeling zonder de noodzaak van extra ingrepen in de constructie van de unit, met name voor:
|
|
|

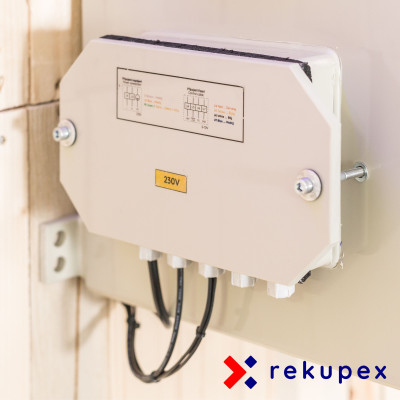

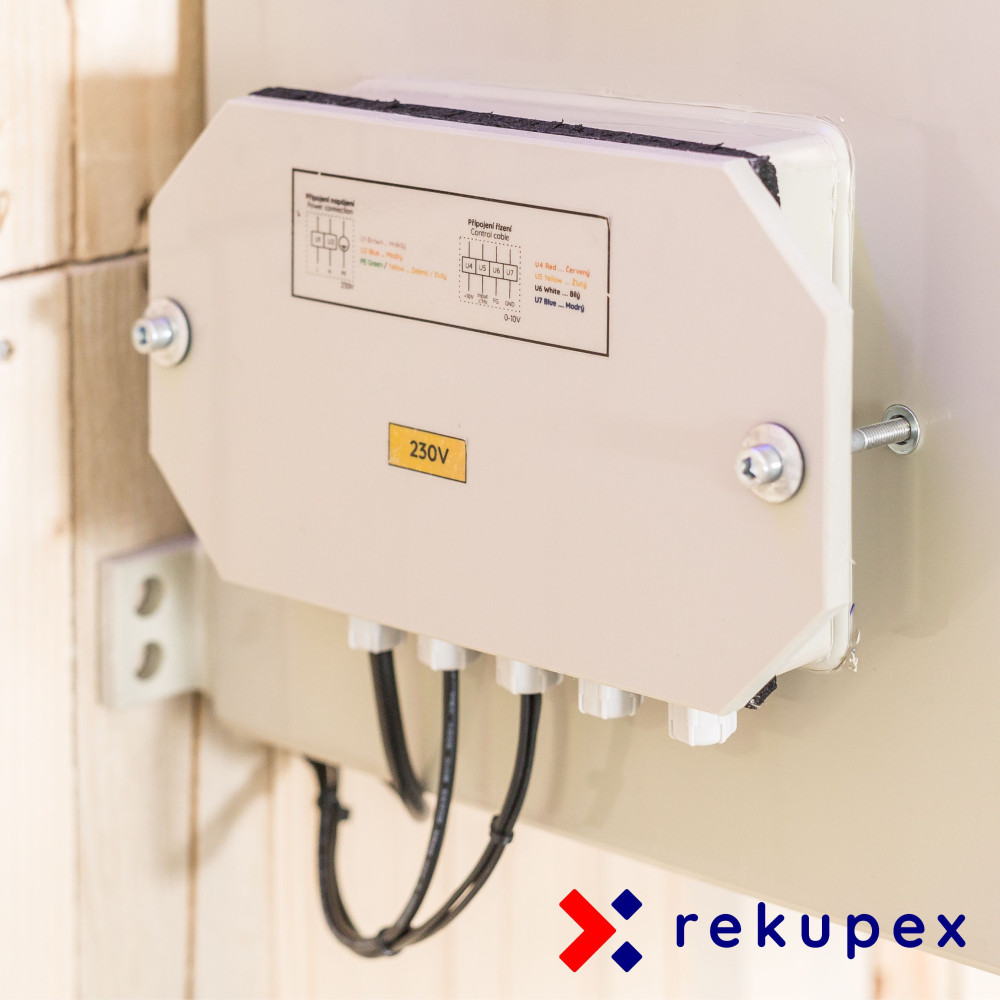

Ruime installatiedoos voor een veilige elektro-installatie De RECUBOX® is uitgerust met een voldoende grote installatiedoos voor een overzichtelijke en veilige aansluiting van de elektra. In deze doos worden alle draden en kabels samengebracht via de luchtdichte rubberen doorvoeren, die helpen het systeem te beschermen tegen het binnendringen van lucht en vocht. Vanuit de installatiedoos lopen verder schroefdoorvoeren, die een hermetisch gesloten en mechanisch bestendige uitgang van de bekabeling naar andere delen van het systeem mogelijk maken. Het resultaat is een zuivere, professionele en op lange termijn betrouwbare elektro-oplossing. |
De RECUBOX® HRV 520 VENT-READY is ook beschikbaar in een variant met een 100% mechanische BY-PASS. Dit geavanceerde systeem sluit op één moment de doorgang van verse lucht via de wisselaar af en opent tegelijkertijd een groot omloopkanaal achter de wisselaar.
Het voordeel is dat zelfs bij een actieve by-pass de lucht gefilterd blijft door hetzelfde filter als bij de normale werking via de wisselaar.

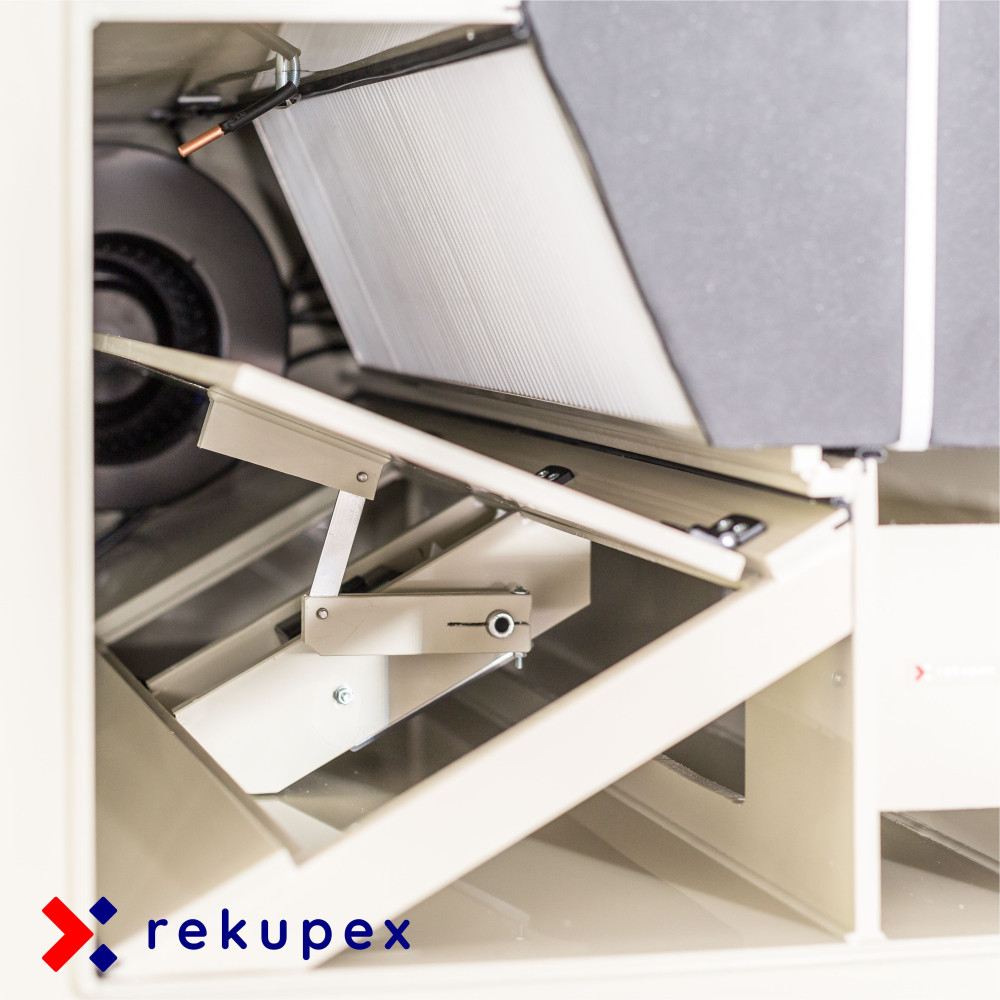

Uitneembaar BY-PASS mechanisme
Het gehele mechanisme kan in één beweging volledig uit de RECUBOX® worden genomen, net als de andere componenten. Service, controle en reiniging zijn hierdoor uiterst eenvoudig.
Het mechanisme is constructief voorbereid op de montage van een willekeurige servomotor met een minimaal draaimoment van 5 Nm. De servomotor wordt bevestigd op een voorbereide kunststof plaat met een dikte van 10 mm en wordt tegen meedraaien geborgd met de bijgeleverde metrische schroef. Compatibiliteit met een asdiameter van 14 mm is vereist.
De dichtheid van de behuizing is cruciaal voor een efficiënte warmteterugwinning. RECUBOX® is uitgerust met massieve verstelbare klemmen, waarmee de druk van het deksel op de afdichting exact kan worden ingesteld. Hierdoor zuigt de unit geen valse lucht aan en werkt deze met de maximaal mogelijke efficiëntie.
Dankzij de robuuste constructie, hoge kwaliteit en hygiënische onschadelijkheid maken onze RECUBOXEN® deel uit van een reeks projecten van de ČVUT (Tsjechische Technische Universiteit), waaronder het unieke S.A.W.E.R.-systeem, dat het UCEEB ontwikkelt voor het winnen van drinkwater uit de lucht.

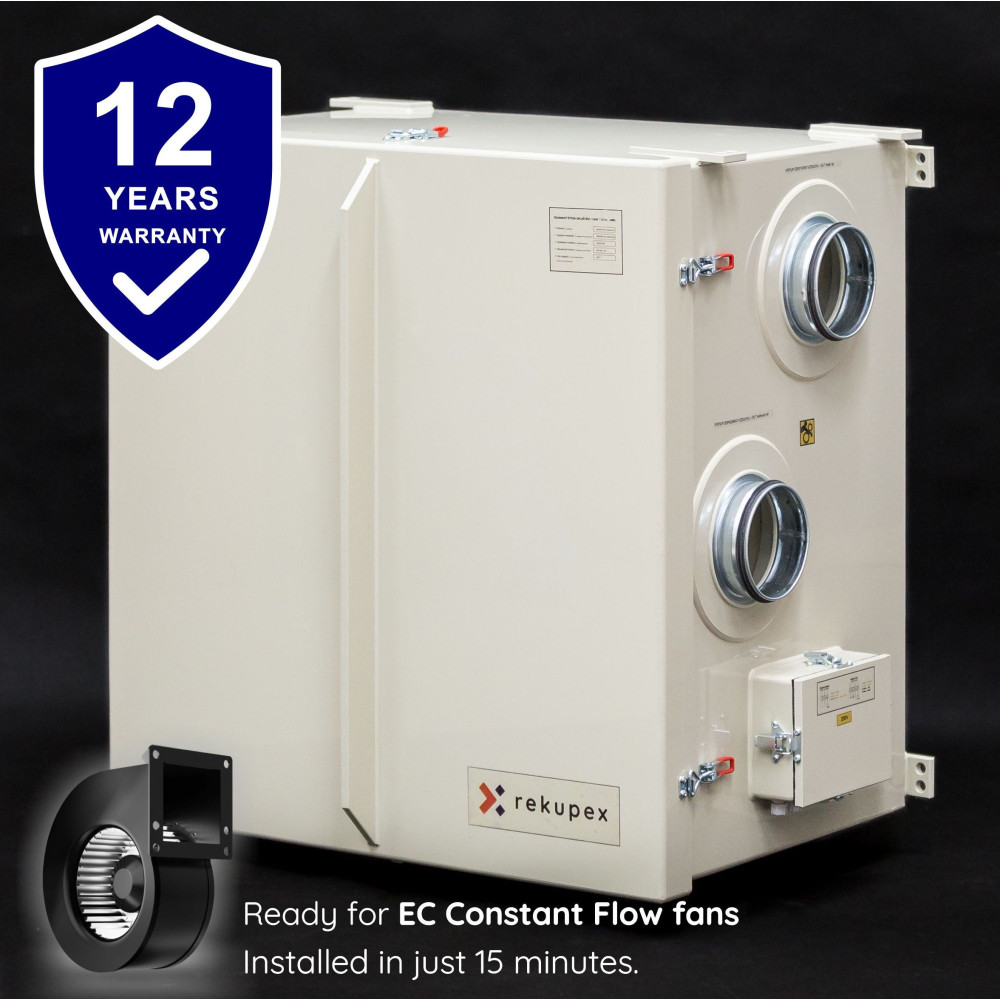

Op de dichtheid van de behuizing van RECUBOX®-units bieden wij een bovengemiddelde garantie van 12 jaar.
De behuizing is gemaakt van hoogwaardig polypropyleen en verbonden met de technologie van heetgaslassen, waardoor homogene, sterke en op lange termijn stabiele verbindingen ontstaan zonder risico op degradatie.
In tegenstelling tot constructies die gebruik maken van lijmverbindingen, afdichtingstapes of combinaties van verschillende materialen, behoudt RECUBOX® zijn luchtdichtheid en mechanische bestendigheid, zelfs na vele jaren gebruik.
De RECUBOX® HRV 520 VENT-READY is niet alleen een behuizing die klaar is voor ventilatoren. Het is een doordachte basis voor een uiterst comfortabele, stabiele en technisch geavanceerde warmteterugwinning. Juist bij de uitrusting met AFL EC CONSTANT FLOW ventilatoren komt de ware kracht van het hele VENT-READY concept tot uiting.

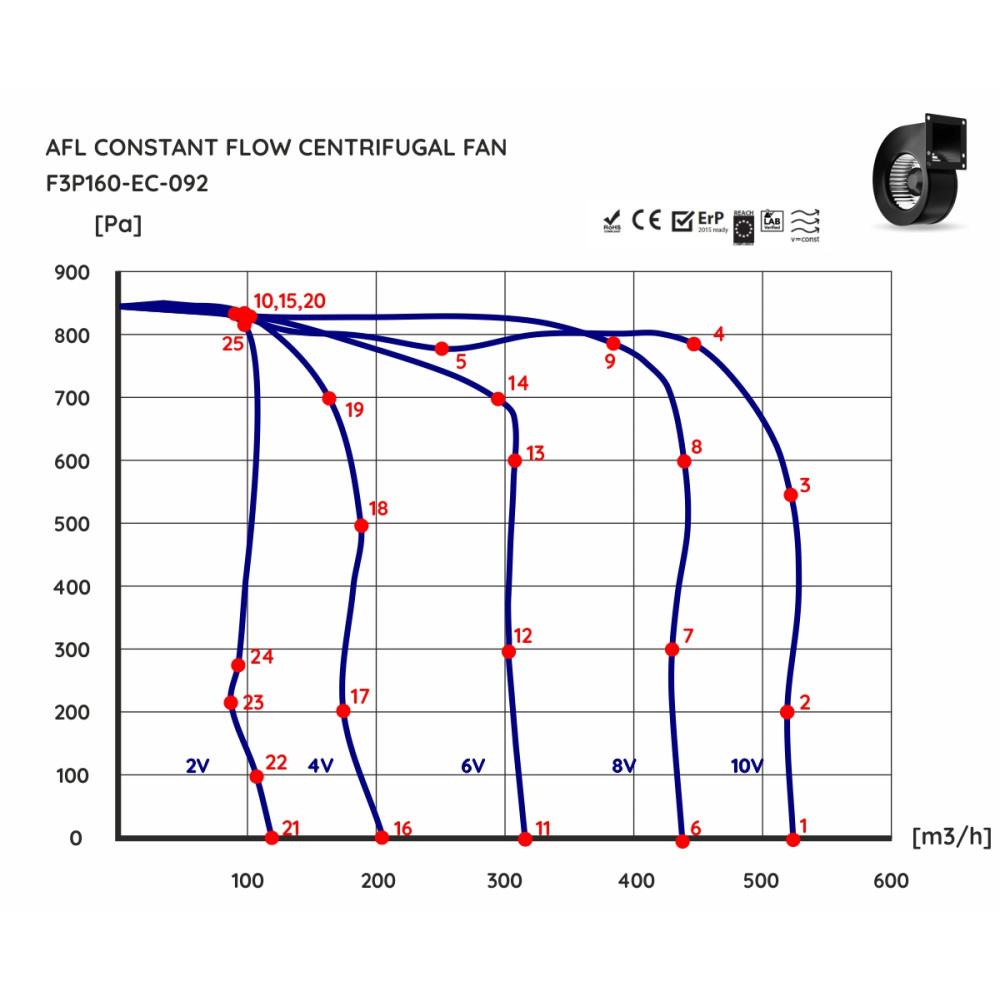

Belangrijkste voordeel van de CONSTANT FLOW technologie:
AFL-ventilatoren handhaven automatisch een constante volumestroom lucht, zelfs bij veranderingen in de drukverliezen in het systeem. Dit betekent dat de unit stabiel werkt, zelfs wanneer de filters geleidelijk verstoppen, de bedrijfsomstandigheden veranderen of de weerstand in het luchtverdeelsysteem varieert.
Dit is een enorm voordeel ten opzichte van gewone ventilatoren, waarbij het systeem complex moet worden bijgesteld en bij elke verandering in weerstand het vermogen kan dalen of de drukbalans verstoord raakt. Met AFL CONSTANT FLOW ventilatoren krijgt u een veel stabielere werking, een zekerder luchtverversing en een hoger comfort zonder onnodige ingrepen in de instellingen.
| Stabiele luchtstroom | Ventilatoren compenseren automatisch weerstandsveranderingen in het systeem en behouden het ingestelde vermogen zonder constante herinstelling. |
| Eenvoudigere drukbalans | Toevoer en afvoer van lucht kunnen op lange termijn in een stabielere verhouding worden gehouden, wat cruciaal is voor de juiste werking van de warmteterugwinning. |
| Lager geluidsniveau | Bij een lagere weerstand verlaagt de ventilator automatisch het toerental, zodat het systeem stiller en verfijnder kan draaien. |
| Lager verbruik | Wanneer er geen hoog vermogen nodig is, verbruikt de ventilator niet onnodig energie. Het resultaat is een zuinigere werking. |
| Volledig regelbaar | De Constant Flow eigenschap werkt over het gehele regelbereik, waardoor het vermogen van de unit eenvoudig kan worden aangepast aan de actuele behoefte van het gebouw. |
Praktisch resultaat voor de gebruiker:
Wanneer u kiest voor de RECUBOX® HRV 520 VENT-READY en deze uitrust met AFL EC CONSTANT FLOW ventilatoren, krijgt u een uiterst slimme combinatie: een onverwoestbare, hygiënische en voor service toegankelijke RECUBOX®-unit en daarbij ventilatoren die zelf een stabiele luchtstroom bewaken. Het resultaat is een moderne warmteterugwinning met hoog comfort, een laag geluidsniveau en zonder onnodig complexe inregeling.
Kijk waarom AFL CONSTANT FLOW ventilatoren voor de RECUBOX® VENT-READY zo uitzonderlijk zijn.
In de video ziet u het principe waardoor de ventilatoren automatisch reageren op weerstandsveranderingen in het systeem en helpen de prestaties van de WTW op de lange termijn stabiel te houden.
VENT-READY is echt zinvol juist met de AFL CONSTANT FLOW. Het gaat niet alleen om mechanische compatibiliteit, maar om een functioneel geheel dat een stabielere doorstroming, stillere werking, lager verbruik en een eenvoudiger pad naar een professioneel werkende balansventilatie biedt.
 |
Eenvoudige uitname van de wisselaar De warmtewisselaar kan eenvoudig en snel in één beweging uit de RECUBOX®-unit worden genomen. Deze is gemonteerd op een schuifsysteem dat het gemakkelijk uitschuiven mogelijk maakt. |
 |
Maximale hygiëne Zowel de wisselaar als de gehele unit kunnen eenvoudig worden verwijderd en grondig worden gereinigd. De wisselaar is gecertificeerd met het hygiënecertificaat ILH Berlin. |
 |
Mechanische afdichting zonder lijm De wisselaar is afgedicht met een pakking in een groef zonder gebruik van lijm of afdichtingstape. De pakking kan indien nodig eenvoudig worden vervangen. |
 |
Zonder schroeven, klinknagels en lijm RECUBOX® is gemaakt van één type materiaal door middel van de heetgaslastechnologie. Het resultaat zijn dichte en op lange termijn stabiele verbindingen zonder degradatie door veroudering. |
 |
Breed scala aan maten De VENT-READY-serie is verkrijgbaar in verschillende prestatievarianten en op maat kunnen ook grotere uitvoeringen voor hogere volumestromen worden geproduceerd. |
 |
Compatibiliteit met RECUTECH en andere typen wisselaars De units zijn ontworpen voor hoogwaardige RECUTECH-wisselaars met EUROVENT-certificering en andere compatibele wisselaars volgens de specifieke configuratie. |
 |
Balanswerking Bij het gebruik van AFL CONSTANT FLOW ventilatoren kan zeer eenvoudig een stabiele en gebalanceerde werking van het gehele systeem worden bereikt. |
 |
Mogelijkheid om een ionisator te plaatsen De unit kan worden aangevuld met bijvoorbeeld een ionisator MALAPA IN03. |
 |
Maximale variabiliteit De plaatsing van inlaat- en uitlaatmondstukken kan in een breed scala aan varianten worden aangepast aan de specifieke installatie. |
 |
Gespiegeld ontwerp Alle varianten zijn ook verkrijgbaar in zowel een linker- als rechteruitvoering. De condensafvoer is opgelost met een 1/2" aansluiting in twee posities. |
 |
Eenvoudige installatie De unit is voorbereid voor montage met behulp van draadeinden en maakt een eenvoudige plaatsing in de technische ruimte mogelijk. |
 |
Groot oppervlak filters De unit maakt het gebruik van verschillende filtermedia mogelijk. In de basisuitvoering is deze uitgerust met filtervlies van klasse M5. |
 |
BY-PASS Een kortsluitstuk of een geïntegreerde 100% BY-PASS is beschikbaar. |
 |
RECUBOX® kan worden besteld zonder isolatie of met isolatie van 30 mm en 50 mm. De isolatie is hermetisch afgesloten tussen twee wanden. Bij de geïsoleerde uitvoering wordt naast het isolatiemateriaal nog een extra 5 mm PP-wand toegevoegd, wat de duurzaamheid und de algehele kwaliteit van de uitvoering verhoogt. |
 |
Technische Zeichnung RECUBOX® HRV 520 ohne BY-PASS – A01 Klicken Sie auf das Bild zum Vergrößern. Variante ohne BY-PASS, technische Standardausführung der Einheit. |
 |
Technische Zeichnung RECUBOX® HRV 520 mit 100% BY-PASS – A01 Klicken Sie auf das Bild zum Vergrößern. Variante mit integriertem 100% BY-PASS. |
Beispiel für den Anschluss der RECUBOX® VENT-READY mit REX EC Steuerung in einem Einfamilienhaus.
Klicken Sie auf das Schema zum Vergrößern.
Die Auswahl der Variante erfolgt während des Bestellvorgangs.

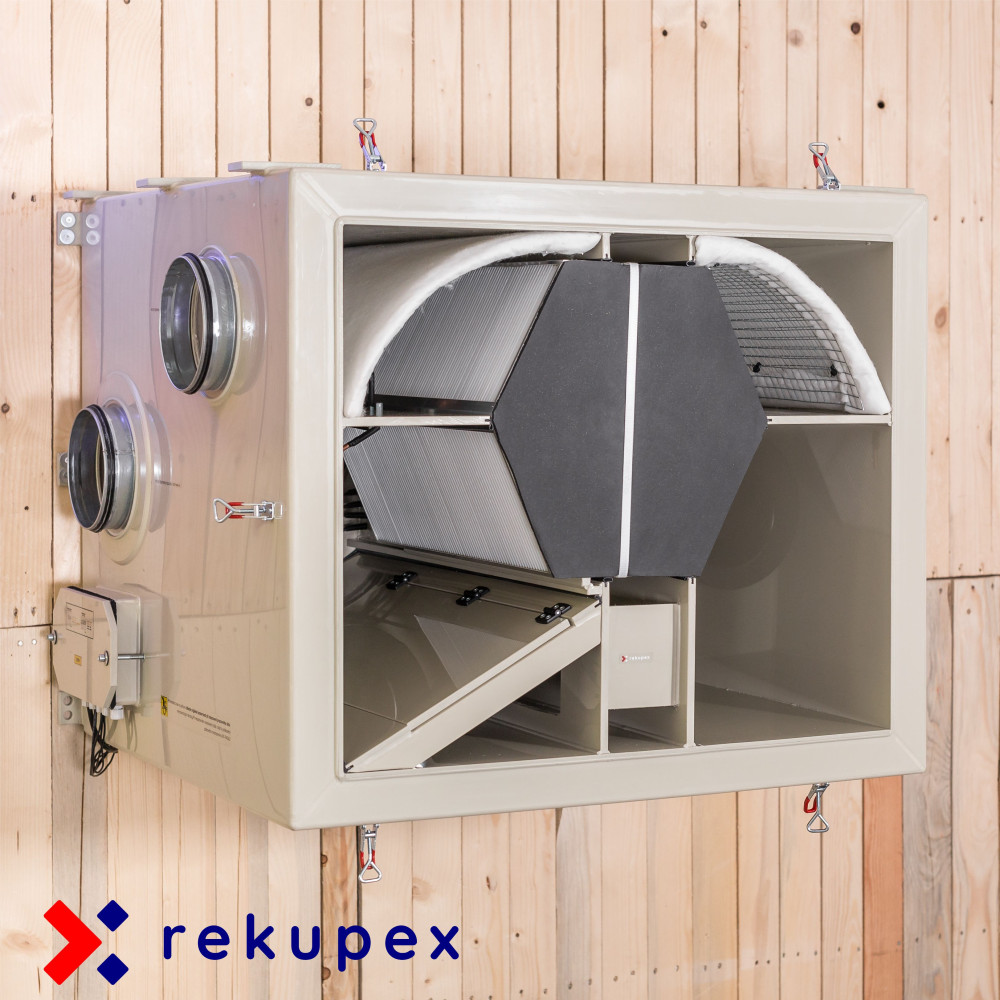

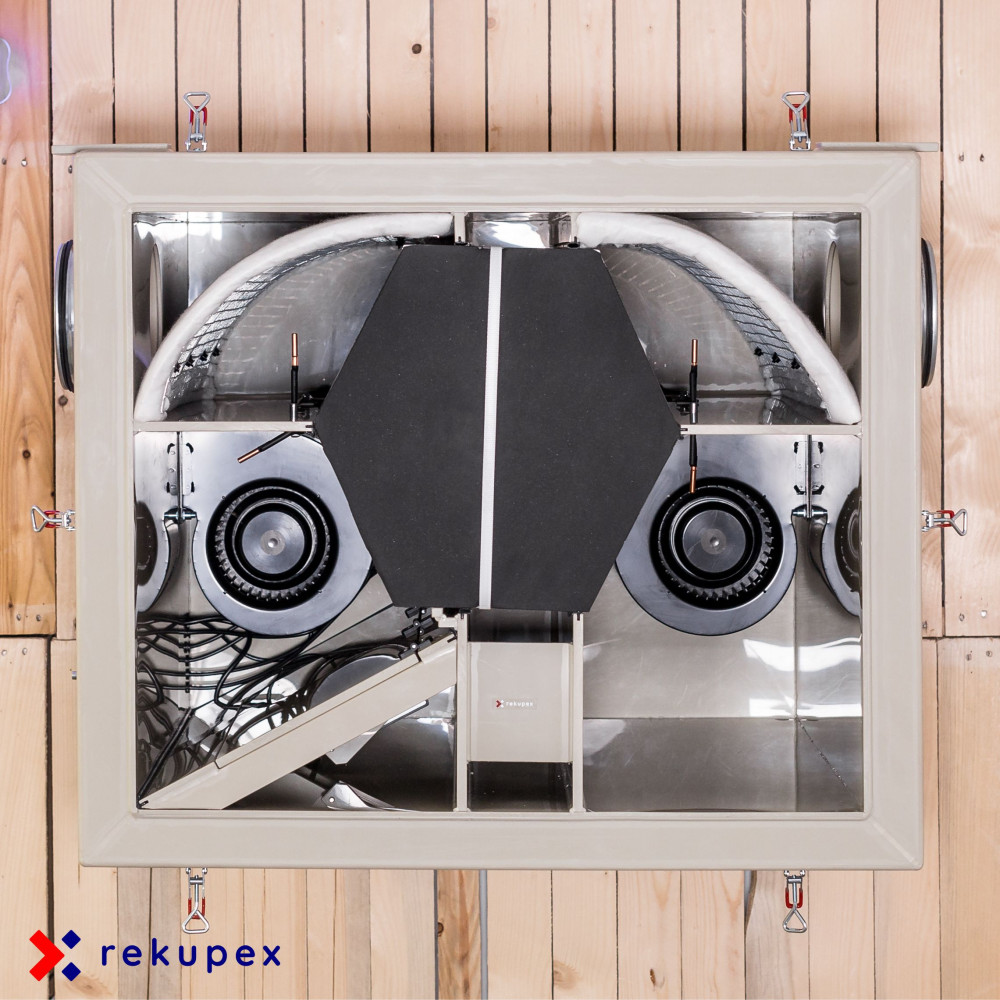

Vorderansicht der RECUBOX® bei geöffneter Tür.
Die angegebenen Maße verstehen sich inklusive 50 mm Isolierung und der zweiten Gehäusewand. Sollten sich die Maße zum Beispiel aufgrund größerer Stutzen oder anderer technischer Anpassungen ändern, informieren wir Sie nach der Bestellung.
 |

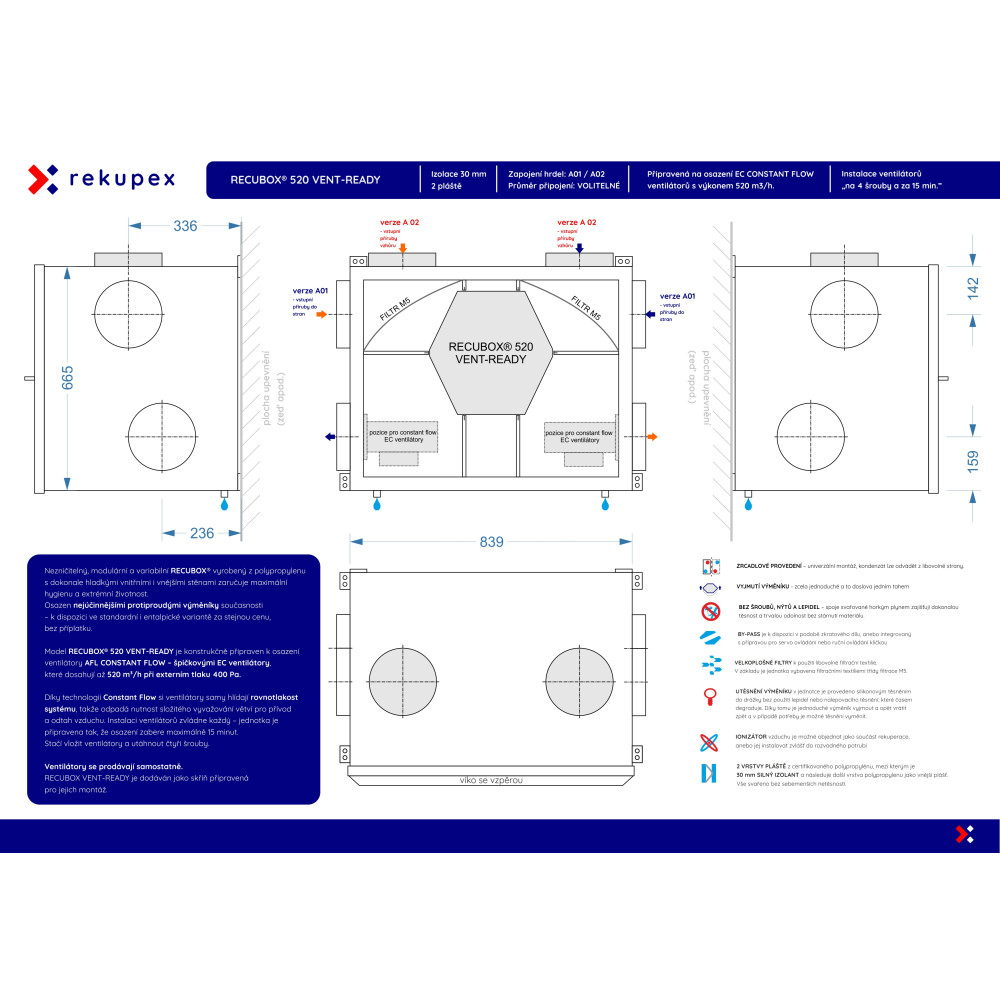

A01 – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 843 (A) × 623 (B) × 799 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die klassische als auch die gespiegelte Anbindung. |
 |
A02 – ohne BY-PASS Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Maße: 843 (A) × 623 (B) × 799 (C) mm – Breite × Höhe × Tiefe Die Zeichnung zeigt sowohl die klassische als auch die gespiegelte Anbindung. |
 |

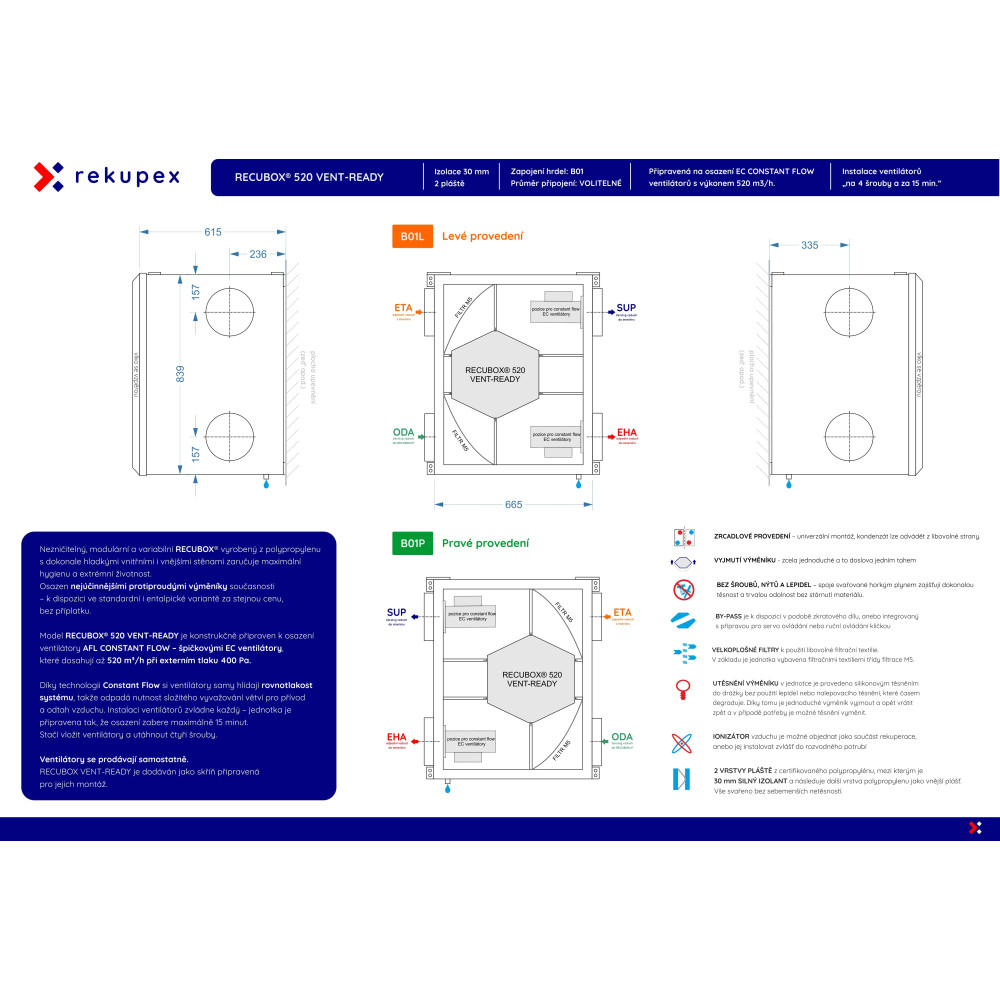

B01L – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 843 (A) × 623 (B) × 799 (C) mm – Breite × Höhe × Tiefe Linke Ausführung – Ablufteintritt oben links, Außenlufteintritt unten links. |
 |
B01P – ohne BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 843 (A) × 623 (B) × 799 (C) mm – Breite × Höhe × Tiefe Rechte Ausführung – Ablufteintritt oben rechts, Außenlufteintritt unten rechts. |
RECUBOX® HRV 520 VENT-READY ist auch in Varianten inklusive 100% BY-PASS erhältlich.
Die Auswahl der konkreten Variante erfolgt während des Bestellvorgangs. Nachfolgend führen wir die Grundausführungen mit Beschreibung der Orientierung und Stutzenanordnung auf.
| |
A01L und A01P – inklusive 100% BY-PASS Wärmetauscher auf breiter Wanne, 4 seitliche Stutzen Maße: 843 (A) × 713 (B) × 799 (C) mm – Breite × Höhe × Tiefe A01L = Linke Ausführung – Außenlufteintritt in die RECUBOX® links – siehe Zeichnung A01P = Rechte Ausführung – Außenlufteintritt in die RECUBOX® rechts – siehe Zeichnung |
| |
A02L und A02P – inklusive 100% BY-PASS Wärmetauscher auf breiter Wanne, 2 Stutzen nach oben, 2 seitliche Stutzen Maße: 843 (A) × 713 (B) × 799 (C) mm – Breite × Höhe × Tiefe A02L = Linke Ausführung – Außenlufteintritt in die RECUBOX® links – siehe Zeichnung A02P = Rechte Ausführung – Außenlufteintritt in die RECUBOX® rechts – siehe Zeichnung |
Die Preise sind Endpreise inklusive integriertem Wärmetauscher sowie aller Kosten, Steuern und Gebühren.
Datasheet
