Základ pro high-tech rekuperaci o výkonu 520 m3/h.
Entalpický RECUBOX® 520 VENT-READY je připraven pro jednoduchou instalaci
špičkových EC ventilátorů AFL s CONSTANTFLOW systémem
RECUBOX® HRV 520 VENT-READY je kompaktní rekuperační jednotka připravená pro osazení EC ventilátory AFL CONSTANT FLOW. Představuje mimořádně odolný, hygienický a variabilní základ pro moderní rovnotlakou rekuperaci vzduchu v rodinných domech, bytech i menších komerčních objektech.
Zakázková výroba v České republice. RECUBOXY® vyrábíme kompletně v ČR podle přesných požadavků zákazníka. Používáme kvalitní polypropylenové materiály od společnosti SIMONA AG a profesionální technologii zpracování na zařízení Leister AG.
Skříň je konstrukčně optimalizována pro osazení ventilátory AFL EC CONSTANT FLOW, které představují mimořádně chytré řešení pro moderní rekuperaci. Díky vestavěné funkci Constant Flow ventilátory automaticky reagují na změny odporu v systému a pomáhají dlouhodobě udržovat stabilní průtok vzduchu, rovnotlakost, nízkou hlučnost i úsporný provoz.
Jednotka je osazena protiproudým rekuperačním výměníkem s účinností až 90 %. Výměník je záměrně navržen s důrazem na nízké tlakové ztráty, což přispívá k tichému, úspornému a efektivnímu provozu.
Výkonové parametry systému s ventilátory AFL CONSTANT FLOW:
.jpg)
1. RECUTECH RSK+16-500-25 – celohliníkový protiproudý výměník, český výrobce
2. RECUTECH RSF+16-500-H-F-29 – výměník s HPS lamelami, český výrobce
3. ZERN ENGINEERING HU-EX6 366/500 – výměník s HPS lamelami a HPS pláštěm, ukrajinský výrobce
Skříň je připravena tak, aby bylo možné ventilátory osadit velmi rychle a bez složitých úprav. Montáž ventilátorů AFL CONSTANT FLOW probíhá jednoduchým zasunutím do připraveného otvoru a upevněním.
Všechny vývody i odvod kondenzátu jsou řešeny zrcadlově, takže finální orientaci jednotky volíte až při samotné instalaci. RECUBOX® lze zároveň provozovat i s externími ventilátory dle vlastního návrhu.
Řízení EC ventilátorů je velmi jednoduché pomocí signálu DC 0–10 V. Jednotku je možné ovládat například:
Dodávka produktu: RECUBOX® HRV 520 VENT-READY je dodáván jako samostatná skříň bez ventilátorů a bez řídicí jednotky. Ty je možné zakoupit zvlášť a jednoduše uživatelsky instalovat.
RECUBOX® je v základním provedení připraven i z pohledu měření, kabeláže a bezpečné elektroinstalace. Díky promyšleným detailům je montáž čidel, vedení kabelů i zapojení ventilátorů rychlé, přehledné a technicky čisté.
Jednotka tak usnadňuje nejen samotnou instalaci, ale i budoucí servis, úpravy a rozšíření systému.
|
|
4 držáky pro osazení čidel RECUBOX® obsahuje 4 držáky pro osazení čidel. Každý držák je umístěn v jedné ze základních vzduchových tras: SUP, EHA, ETA a ODA. Díky tomu je jednotka připravena na snadnou a přehlednou instalaci měřicích prvků přesně tam, kde jsou pro správné řízení a monitoring systému potřeba. |
|
|
Těsné gumové kabelové průchodky RECUBOX® má připravené těsné gumové kabelové průchodky, které jsou v základním provedení zaslepené. Průchodky jsou určeny pro bezpečné a čisté vedení kabeláže bez nutnosti dodatečných zásahů do konstrukce jednotky, a to zejména pro:
|
|
|
Prostorná instalační krabice pro bezpečnou elektroinstalaci RECUBOX® je vybaven dostatečně velkou instalační krabicí pro přehledné a bezpečné zapojení elektroinstalace. Do této krabice jsou svedeny všechny vodiče a kabely přes těsné gumové průchodky, které pomáhají chránit systém proti pronikání vzduchu i vlhkosti. Z instalační krabice dále vedou šroubové průchodky, které umožňují hermeticky uzavřené a mechanicky odolné vyvedení kabeláže do dalších částí systému. Výsledkem je čisté, profesionální a dlouhodobě spolehlivé řešení elektroinstalace. |
RECUBOX® HRV 520 VENT-READY je k dispozici také ve variantě se 100% mechanickým BY-PASSEM. Tento propracovaný systém v jednom okamžiku uzavírá průchod čerstvého vzduchu přes výměník a současně otevírá velký obtokový kanál za výměníkem.
Výhodou je, že i při aktivním by-passu zůstává vzduch nadále filtrován stejným filtrem jako při běžném provozu přes výměník.
Vyjímatelný BY-PASS mechanismus
Celý mechanismus lze z RECUBOXu® kompletně vyjmout jedním tahem stejně jako ostatní komponenty. Servis, kontrola i čištění jsou díky tomu mimořádně snadné.
Mechanismus je konstrukčně připraven pro montáž libovolného servopohonu s minimálním krouticím momentem 5 Nm. Servopohon se upevňuje na připravenou plastovou desku tloušťky 10 mm a proti pootočení se aretuje přiloženým metrickým šroubem. Požadována je kompatibilita se hřídelí o průměru 14 mm.
Těsnost skříně je zásadní pro efektivní rekuperaci. RECUBOX® je vybaven masivními nastavitelnými přezkami, které umožňují přesně doladit přítlak víka na těsnění. Díky tomu jednotka nepřisává falešný vzduch a pracuje s maximální možnou účinností.
Díky robustní konstrukci, vysoké kvalitě a hygienické nezávadnosti jsou naše RECUBOXY® součástí řady projektů ČVUT, včetně unikátního systému S.A.W.E.R., který UCEEB vyvíjí pro získávání pitné vody ze vzduchu.
Na těsnost pláště jednotek RECUBOX® poskytujeme nadstandardní záruku 12 let.
Plášť je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem, díky čemuž vznikají homogenní, pevné a dlouhodobě stabilní spoje bez rizika degradace.
Na rozdíl od konstrukcí využívajících lepené spoje, těsnicí pásky nebo kombinace různých materiálů si RECUBOX® zachovává svou vzduchotěsnost a mechanickou odolnost i po mnoha letech provozu.
RECUBOX® HRV 520 VENT-READY není jen skříň připravená pro ventilátory. Je to promyšlený základ pro mimořádně komfortní, stabilní a technicky vyspělou rekuperaci. Právě při osazení AFL EC CONSTANT FLOW ventilátory se naplno ukazuje skutečná síla celé koncepce VENT-READY.
Hlavní přínos technologie CONSTANT FLOW:
Ventilátory AFL automaticky udržují konstantní objemový průtok vzduchu i při změnách tlakových ztrát v systému. To znamená, že jednotka pracuje stabilně i tehdy, když se postupně zanášejí filtry, mění se provozní podmínky nebo kolísá odpor ve vzduchotechnickém rozvodu.
To je obrovská výhoda oproti běžným ventilátorům, u kterých se musí systém složitě dolaďovat a s každou změnou odporu může klesat výkon nebo se rozladí rovnotlakost. S ventilátory AFL CONSTANT FLOW získáváte mnohem stabilnější provoz, jistější výměnu vzduchu a vyšší komfort bez zbytečných zásahů do nastavení.
| Stálý průtok vzduchu | Ventilátory automaticky kompenzují změny odporu v systému a drží nastavený výkon bez neustálého přenastavování. |
| Snadnější rovnotlakost | Přívod i odvod vzduchu lze dlouhodobě udržet ve stabilnějším poměru, což je zásadní pro správnou funkci rekuperace. |
| Nižší hlučnost | Při nižším odporu ventilátor automaticky snižuje otáčky, takže systém může běžet tišeji a kultivovaněji. |
| Nižší spotřeba | Když není potřeba vysoký výkon, ventilátor nespotřebovává zbytečně energii. Výsledkem je úspornější provoz. |
| Plná regulovatelnost | Vlastnost Constant Flow funguje v celém rozsahu regulace, takže lze výkon jednotky jednoduše přizpůsobit aktuální potřebě objektu. |
Praktický výsledek pro uživatele:
Když zvolíte RECUBOX® HRV 520 VENT-READY a osadíte jej ventilátory AFL EC CONSTANT FLOW, získáte mimořádně chytré spojení: nezničitelnou, hygienickou a servisně přístupnou jednotku RECUBOX® a k tomu ventilátory, které si samy hlídají stabilní průtok vzduchu. Výsledkem je moderní rekuperace s vysokým komfortem, nízkou hlučností a bez zbytečně složitého zaregulování.
Podívejte se, proč jsou ventilátory AFL CONSTANT FLOW pro RECUBOX® VENT-READY tak výjimečné.
Ve videu uvidíte princip, díky kterému ventilátory automaticky reagují na změny odporu v systému a pomáhají dlouhodobě udržovat stabilní výkon rekuperace.
VENT-READY dává skutečný smysl právě s AFL CONSTANT FLOW. Nejde jen o mechanickou kompatibilitu, ale o funkční celek, který přináší stabilnější průtok, tišší chod, nižší spotřebu a jednodušší cestu k profesionálně fungující rovnotlaké rekuperaci.
 |
Snadné vyjmutí výměníku Výměník lze z jednotky RECUBOX® snadno a rychle vyjmout jedním tahem. Je uložen na posuvném systému, který umožňuje pohodlné vysunutí z jednotky. |
 |
Maximální hygiena Výměník i celou jednotku lze snadno vyjmout a důkladně vyčistit. Výměník je certifikován hygienickým certifikátem ILH Berlin. |
 |
Mechanické utěsnění bez lepidel Výměník je utěsněn těsněním v drážce bez použití lepidel a nalepovacích pásek. Těsnění lze v případě potřeby snadno vyměnit. |
 |
Bez šroubů, nýtů a lepidel RECUBOX® je vyroben z jednoho typu materiálu technologií svařování horkým plynem. Výsledkem jsou těsné a dlouhodobě stabilní spoje bez degradace stárnutím. |
 |
Široký rozsah velikostí Řada VENT-READY je dostupná v několika výkonových variantách a na zakázku lze vyrobit i větší provedení pro vyšší objemové průtoky. |
 |
Kompatibilita s výměníky RECUTECH a dalšími typy Jednotky jsou navrženy pro kvalitní výměníky RECUTECH s certifikací EUROVENT a další kompatibilní výměníky dle konkrétní konfigurace. |
 |
Rovnotlaký provoz Při použití ventilátorů AFL CONSTANT FLOW lze velmi snadno dosáhnout stabilního a rovnotlakého provozu celé rekuperační soustavy. |
 |
Možnost osazení ionizátoru Jednotku lze doplnit například o ionizátor MALAPA IN03. |
 |
Maximální variabilita Umístění vstupních a výstupních hrdel lze přizpůsobit konkrétní instalaci v široké škále variant. |
 |
Zrcadlové provedení Všechny varianty jsou dostupné také v levém i pravém provedení. Odvod kondenzátu je řešen připojením 1/2" ve dvou pozicích. |
 |
Snadná instalace Jednotka je připravena pro montáž pomocí závitových tyčí a umožňuje jednoduché usazení do technického prostoru. |
 |
Velkoplošné filtry Jednotka umožňuje použití různých filtračních médií. V základním provedení je osazena filtrační textilií třídy M5. |
 |
BY-PASS K dispozici je zkratový díl nebo integrovaný 100% BY-PASS. |
 |
RECUBOX® lze objednat bez izolace nebo s izolací 30 mm a 50 mm. Izolace je hermeticky uzavřena mezi dvěma plášti. U izolovaného provedení je tak kromě izolantu přidán i další 5mm PP plášť, který zvyšuje odolnost i celkovou kvalitu provedení. |
 |

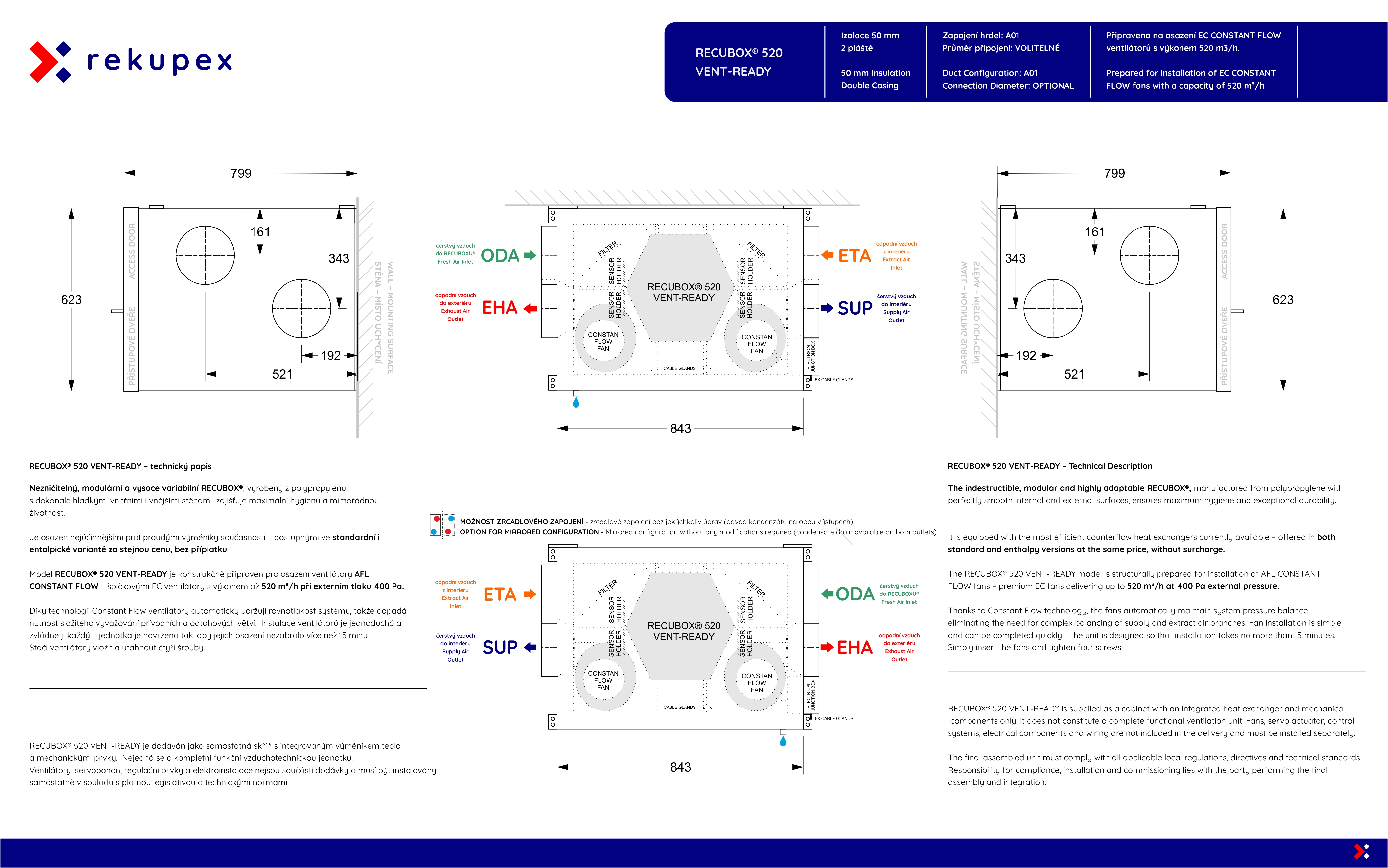

Technický nákres RECUBOX® HRV 520 bez BY-PASSU – A01 Klikněte na obrázek pro zvětšení. Varianta bez BY-PASSU, standardní technické provedení jednotky. |
 |

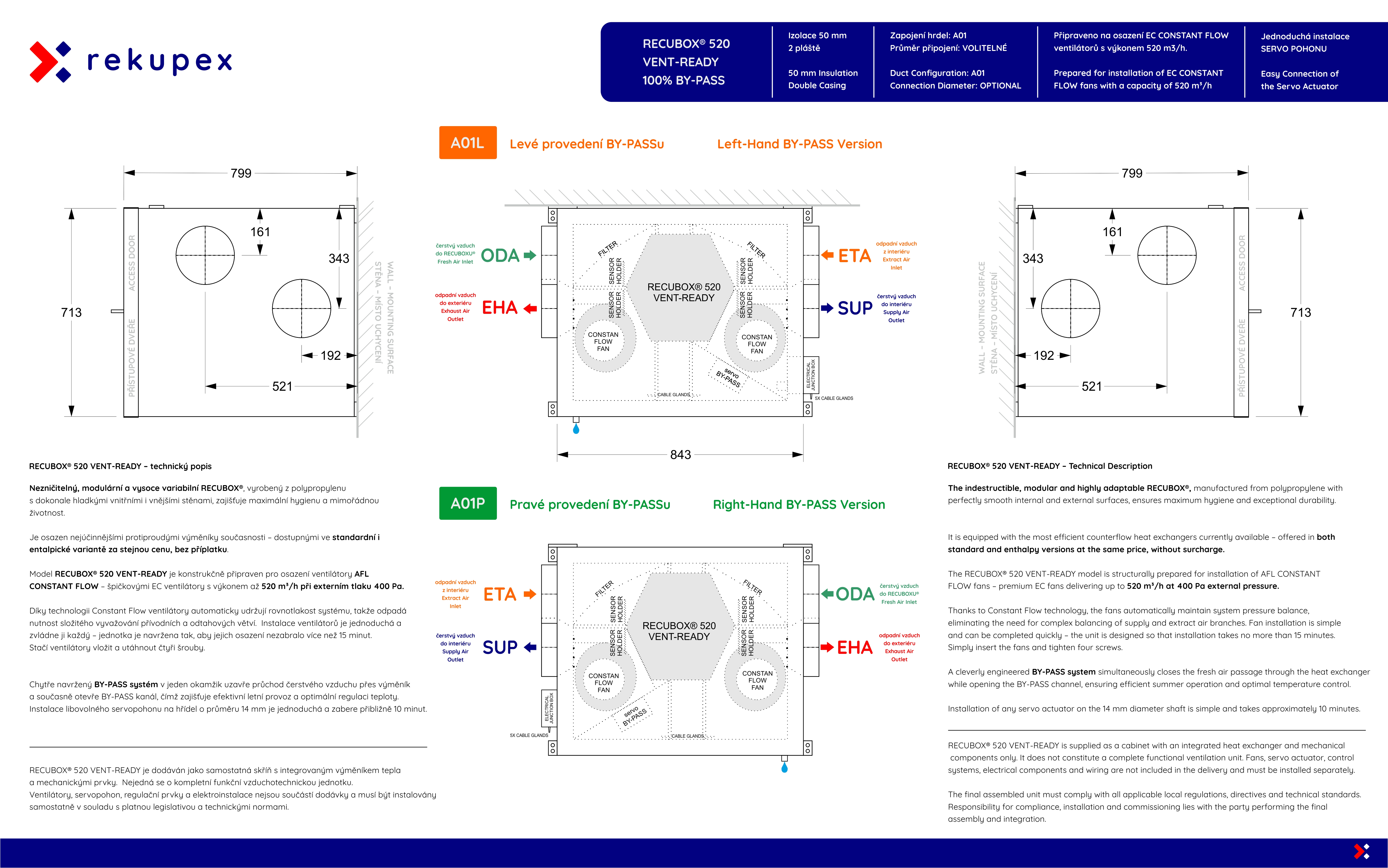

Technický nákres RECUBOX® HRV 520 se 100% BY-PASSEM – A01 Klikněte na obrázek pro zvětšení. Varianta s integrovaným 100% BY-PASSEM. |
Příklad zapojení RECUBOX® VENT-READY s regulací REX EC v rodinném domě.
Klikněte na schéma pro zvětšení.
Výběr varianty probíhá během objednávkového procesu.
Pohled na RECUBOX® zepředu při otevřených dvířkách.
Uvedené rozměry jsou včetně izolace 50 mm a druhého pláště. Pokud by se rozměry změnily například kvůli větším hrdlům nebo jiné technické úpravě, budeme vás po objednání informovat.
 |
A01 – bez BY-PASSU Výměník na široké vaničce, 4 hrdla do stran Rozměr: 843 (A) × 623 (B) × 799 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
 |
A02 – bez BY-PASSU Výměník na široké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 843 (A) × 623 (B) × 799 (C) mm – šířka × výška × hloubka Nákres zobrazuje klasické i zrcadlové zapojení. |
 |
B01L – bez BY-PASSU Výměník na široké vaničce, 4 hrdla do stran Rozměr: 843 (A) × 623 (B) × 799 (C) mm – šířka × výška × hloubka Levé provedení – vstup odpadního vzduchu vlevo nahoře, vstup čerstvého vzduchu vlevo dole. |
 |
B01P – bez BY-PASSU Výměník na široké vaničce, 4 hrdla do stran Rozměr: 843 (A) × 623 (B) × 799 (C) mm – šířka × výška × hloubka Pravé provedení – vstup odpadního vzduchu vpravo nahoře, vstup čerstvého vzduchu vpravo dole. |
RECUBOX® HRV 520 VENT-READY je k dispozici také ve variantách včetně 100% BY-PASSU.
Výběr konkrétní varianty probíhá během objednávkového procesu. Níže uvádíme základní provedení s popisem orientace a umístění připojovacích hrdel.
| |
A01L a A01P – včetně 100% BY-PASSU Výměník na široké vaničce, 4 hrdla do stran Rozměr: 843 (A) × 713 (B) × 799 (C) mm – šířka × výška × hloubka A01L = levé provedení jednotky – vstup čerstvého vzduchu do RECUBOXu® vlevo – viz nákres A01P = pravé provedení jednotky – vstup čerstvého vzduchu do RECUBOXu® vpravo – viz nákres |
| |
A02L a A02P – včetně 100% BY-PASSU Výměník na široké vaničce, 2 hrdla vzhůru, 2 hrdla do stran Rozměr: 843 (A) × 713 (B) × 799 (C) mm – šířka × výška × hloubka A02L = levé provedení jednotky – vstup čerstvého vzduchu do RECUBOXu® vlevo – viz nákres A02P = pravé provedení jednotky – vstup čerstvého vzduchu do RECUBOXu® vpravo – viz nákres |
Ceny jsou konečné včetně integrovaného výměníku, veškerých nákladů, daní a poplatků.
