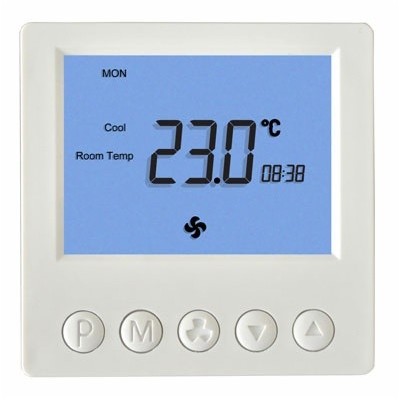

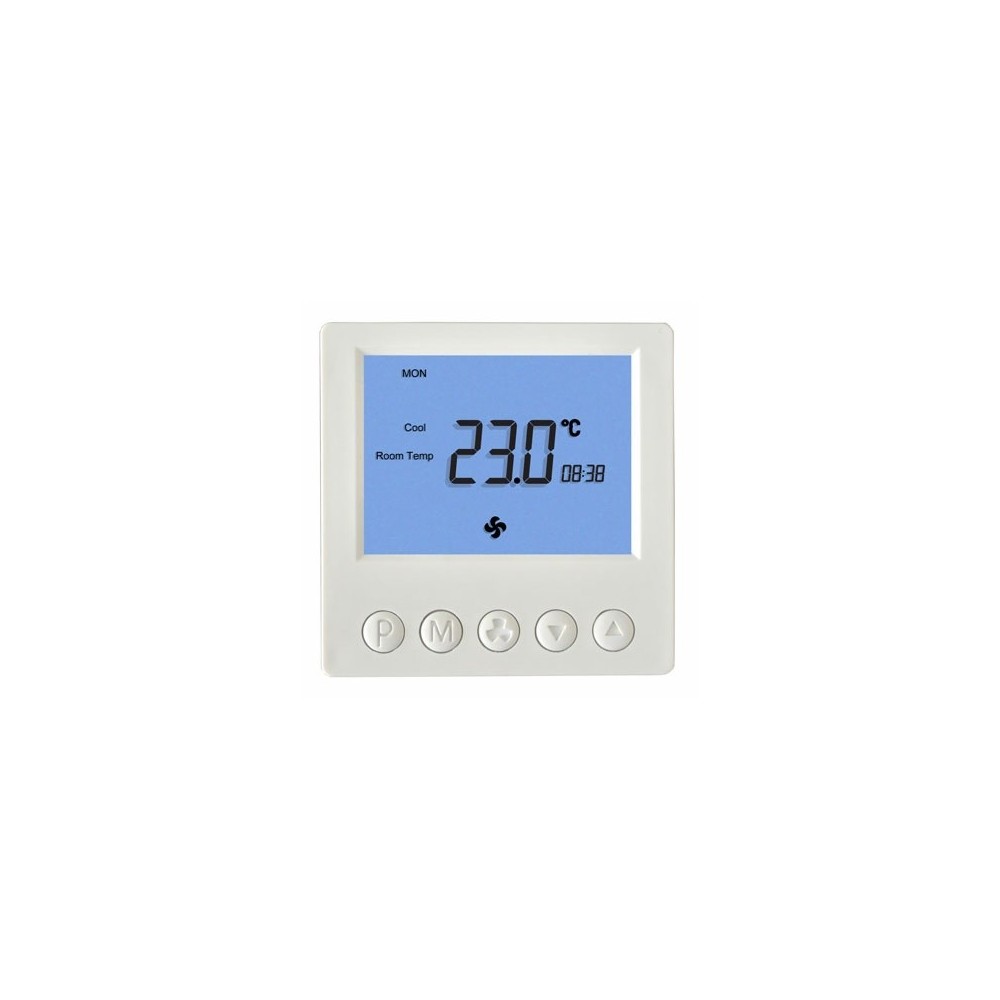

REX EC – valdiklis šilumos atgavimui, vėdinimo įrenginiams, rekuperatoriams ir šilumos atgavimo rinkiniams su EC ventiliatoriais

BENDROJI INFORMACIJA

„RekupeX REX EC“ valdiklis yra elektroninis valdiklis su dideliu LCD ekranu, skirtas valdyti oro tiekimo įrenginius, rekuperacines dėžes ir rekuperacinius įrenginius su ventiliatoriais su EC varikliais. Valdiklis leidžia valdyti oro kondicionavimo įrenginius 0–10 V signalu (pvz., su komutuojamais varikliais) ir su papildoma įranga. (perjungiamas kontaktas) REX EC leidžia nustatyti vėdinimo intensyvumą pagal užprogramuotą darbo planą arba veikia rankiniu režimu.

Dėl perjungimo kontakto (relės R) valdiklis turi papildomų funkcijų:

Valdiklis, relės R dėka, leidžia įjungti įrenginį (termostato funkcija – šildymas arba vėsinimas) pagal temperatūrą, išmatuotą įmontuotu arba išoriniu temperatūros jutikliu.

Valdiklis gali apsaugoti šilumos atgavimo sistemos keitiklį nuo užšalimo . Remiantis išorinio jutiklio, esančio užteršto oro išleidimo angoje iš šilumokaičio, išmatuota temperatūra, relė R leidžia išjungti gryno oro tiekimo ventiliatorių, kad būtų galima atitirpinti užteršto oro šilumokaitį arba įjungti išankstinį pašildymą.

Valdiklis taip pat turi kontaktą, kuris, trumpai sujungus, įjungia BOOST funkciją – vienkartinį vėdinimą. Tai leidžia valdyti šilumos atgavimo sistemą iš nuotolinės vietos (tualeto, vonios kambario, virtuvės ir kt.), kad būtų galima greitai išvėdinti patalpas. Yra 3 režimai, iš kurių galima rinktis. Jį galima paleisti tiesiog paspaudus mygtuką arba naudojant tinkamą papildomą jutiklį, pvz. drėgmė ir kt.

FUNKCIJOS

Didelis, apšviestas LCD ekranas, kuriame rodomas dabartinis ventiliatoriaus greitis, integruoto ir papildomo temperatūros jutiklio temperatūra, nustatytas režimas, data ir laikas bei kita informacija.

• 6 pasirenkami ventiliatoriaus greičiai, kiekvienas lygis reguliuojamas individualiai visame valdymo įtampos diapazone nuo 0 iki 10 V

• Įėjimas įspėjamojo signalo prijungimui. Įvykus trumpajam jungimui, pasigirsta garsinis signalas ir ekrane pasirodo pranešimas.

• Filtro keitimo laiko stebėjimas (žodis FILTER, garso signalas).

• Paprastas, intuityvus valdymas ir programavimas

• 6–29 V nuolatinės srovės maitinimo šaltinis su atsargine baterija (valdymo nustatymai išsaugomi)

• Vėdinimo intensyvumo programavimas savaitės ciklu, 4 laiko periodai kiekvieną dieną (nustatymas 1 minutės tikslumu)

• Rankinis arba automatinis režimas

TECHNINIAI DUOMENYS

• Suvartojimas: < 2W

• Našumo lygių skaičius: 6

• Temperatūros rodymas: -20 ÷ 140 °C, reguliuojamas 0,1 °C intervalais

• Temperatūros matavimo tikslumas: 1 °C

• Maitinimo šaltinis: nuolatinė srovė 6–29 V

• Srovė: 0,1 A

• Išėjimo signalas: 0–10 V nuolatinė srovė

• Įėjimai: 2x

• Relės išėjimas: 1x 1A 250V AC

• Dangtis: ABS

• Ekranas: LCD (3,2 colio)

• Apsaugos klasė: IP30

PRISTATYMO TURINYS

• 1x pagrindinis valdymo skydelis - LCD
• 1x relės prijungimo modulis

Išorinis temperatūros jutiklis nepridedamas (galima užsisakyti atskirai)

EKRANO PIKTOGRAMŲ PAAIŠKINIMAS

aštuoni = "335" />

MATMENYS

VALDIKLIO PRIJUNGIMO PAVYZDŽIAI

1./ ŠILUMOS IŠŠALIKIMO ĮRENGINIO APSAUGA NUO UŽŠALIMO – TIEKIAMOJO VENTILIATORIAUS ATSTUMINIMAS

Šioje jungtyje esantis valdiklis naudojamas reguliuoti šilumos atgavimo sistemą su tiekiamo ir ištraukiamo oro ventiliatoriumi, valdomą 0–10 V signalu.

Išorinis temperatūros jutiklis, prijungtas prie IN2, fiziškai esantis prie šilumokaičio išmetamojo oro išleidimo angos, rodo temperatūrą, pvz. 1 °C, o tada valdiklis sustabdo tiekiamo oro ventiliatorių. Šioje būsenoje šiltas oras iš ištraukiamo ventiliatoriaus atitirpina šilumokaitį šiltu ištraukiamu oru.

2./ ŠILUMOS IŠŠALIKIMO ĮRENGINIO APSAUGA NUO UŽŠALIMO – IŠANKSTINIO ŠILDYMO ĮJUNGIMAS

Šioje jungtyje esantis valdiklis naudojamas reguliuoti šilumos atgavimo sistemą su tiekiamo ir ištraukiamo oro ventiliatoriumi, valdomą 0–10 V signalu.
Išorinis temperatūros jutiklis, prijungtas prie IN2, fiziškai esantis prie šilumokaičio išmetamojo oro išleidimo angos, rodo temperatūrą, pvz. 1 °C, o tada valdiklis įjungia elektrinį pašildytuvą, esantį gryno oro tiekimo vamzdyje priešais šilumokaitį.
Tada pašildytą orą atitirpina rekuperatorius ir elektrinis šildytuvas. išankstinis pašildymas išjungiamas (kai pasiekiama nustatyta temperatūra – šiuo atveju 3 °C).

3./ AUTOMATINIS APLINKINĖS SROVĖS VALDYMAS
