Nudimo širok izbor entalpijskih izmjenjivača topline za većinu ventilacijskih jedinica s povratom topline.
Ako ne možete pronaći odgovarajući model, kontaktirajte nas – rado ćemo vam pomoći!
RECUBOX® ERV 03/100 je najmanji entalpijski RECUBOX® za protoke do 140 m³/h . S visinom od samo 160 mm , idealan je za niske stropove i male prostore. Nudi učinkovitost prijenosa topline do 95% i učinkovitost vlažnosti do 75%. Varijabilnost mlaznica i 12-godišnje jamstvo na nepropusnost kućišta .
Entalpijski RECUBOX® ERV 03/100 je najmanji entalpijski RECUBOX® u našoj ponudi. To je kompaktan, izuzetno izdržljiv i higijenski čist omotani entalpijski izmjenjivač topline dizajniran za modernu modularnu rekuperaciju zraka.
Za razliku od konvencionalnog izmjenjivača topline, entalpijska varijanta može prenijeti ne samo toplinu već i dio vlage iz ispušnog zraka natrag u dovedeni svježi zrak. Rezultat je ugodnije unutarnje okruženje, posebno zimi, kada je zrak unutra često previše suh.

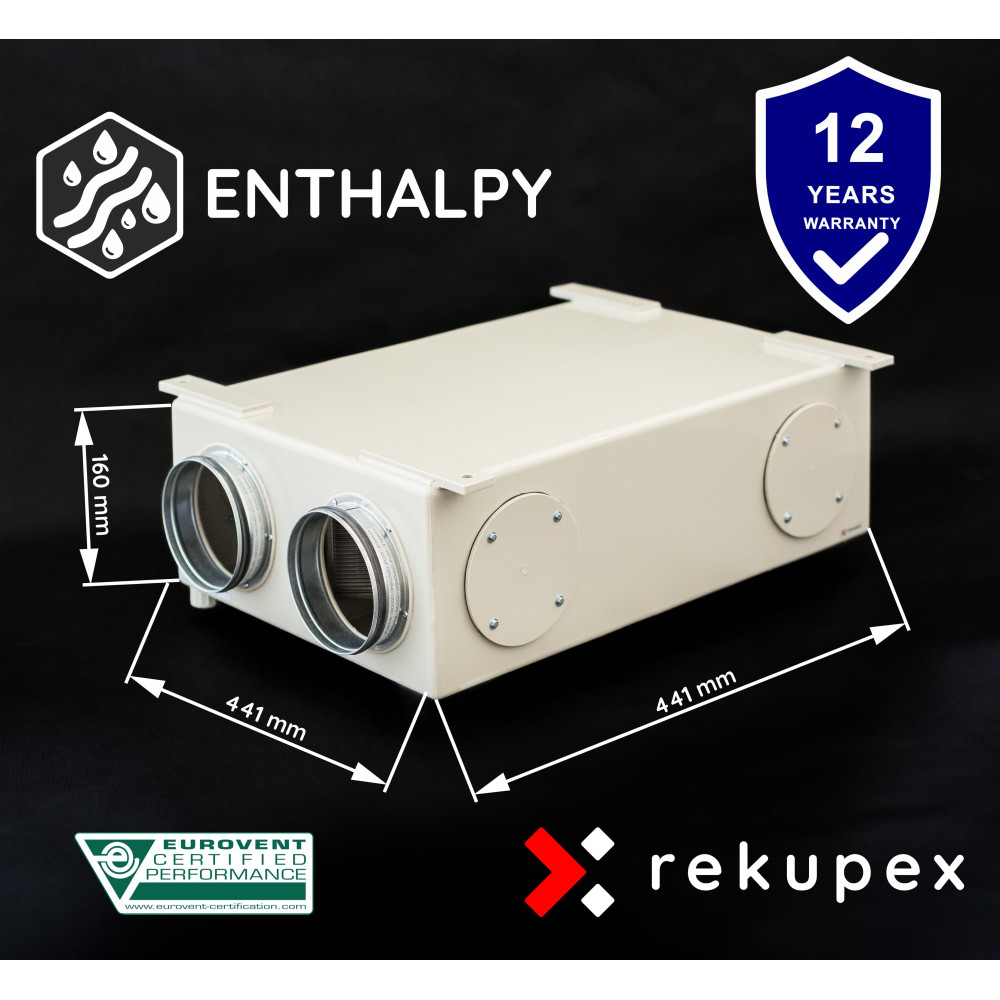

Zahvaljujući izuzetno malim dimenzijama od 441 × 441 × 160 mm, idealno je rješenje za niske stropove, male stanove, projekte malih kuća, toalete, sanitarne čvorove, tehničke prostorije s ograničenim prostorom i decentralizirane HVAC sustave.
Visina od samo 160 mm omogućuje ugradnju čak i tamo gdje se klasične jedinice za povrat topline jednostavno ne mogu koristiti.
Glavni parametri:
Entalpijski izmjenjivač ne stvara vlagu, ali može vratiti dio vlage iz ispušnog zraka natrag u unutrašnjost. To pomaže ublažiti pretjerano isušivanje unutarnjeg zraka tijekom sezone grijanja.
U normalnom radu, vlažnost u unutrašnjosti se ne povećava odmah. Izmjenjivač entalpije radi postupno - vlažnost se vraća kontinuirano, a rezultirajući učinak ovisi o konkretnoj kući, načinu ventilacije, vanjskoj temperaturi, vlažnosti ispušnog zraka i upijanju građevinskih materijala.
Praktični rezultat je ugodnija unutarnja klima, manji osjećaj suhoće zraka, veća udobnost stanovanja uz održavanje higijenske izmjene zraka.
Proizvodnja po narudžbi u Češkoj Republici. RECUBOXY® se u potpunosti proizvodi u Češkoj Republici prema točnim zahtjevima kupaca. Koristimo visokokvalitetne polipropilenske materijale tvrtke SIMONA AG i profesionalnu tehnologiju zavarivanja vrućim plinom na opremi tvrtke Leister AG .
 |
 |
="https://www.rekupex.cz/img/cms/Produktove%20karty/RECUBOX%20HRV%2003-100%20-%20140/Dilna%204%20min.png" alt="RECUBOX obrada u radionici" width="220" style="height:auto;" /> |
Svaki RECUBOX® je izrađen kao pažljivo izrađen tehnički proizvod - s naglaskom na preciznost, nepropusnost, dugi vijek trajanja i mogućnost prilagodbe specifičnoj instalaciji.
 |
Maksimalna higijena Izmjenjivač i cijela jedinica mogu se lako očistiti ispiranjem čistom vodom. Korišteni izmjenjivači imaju higijenski certifikat ILH Berlin . |
 |
Mehaničko brtvljenje bez ljepila Izmjenjivač je zatvoren brtvom s utorima bez upotrebe ljepila ili traka. Brtva se po potrebi može lako zamijeniti. |
 |
Bez vijaka, zakovica i ljepila RECUBOX® je izrađen od jedne vrste materijala korištenjem tehnologije zavarivanja vrućim plinom. Rezultat su jaki, čvrsti i dugotrajni spojevi. |
 |
Izuzetno širok raspon veličina Možemo dizajnirati prikladan RECUBOX® čak i za vrlo ograničene tehničke prostore, uz održavanje potrebnog protoka zraka. |
 |
Kompatibilnost s raznim vrstama izmjenjivača RECUBOXY® se može opremiti izmjenjivačima tvrtki RECUTECH, ZERN ENGINEERING, AIRWOODS, CORE, HOLTOP i drugim kompatibilnim tipovima. |
 |
Širok raspon performansi Proizvodimo RECUBOXY® u rasponu od otprilike 50 m³/h do nekoliko tisuća m³/h . |
 |
Maksimalna varijabilnost Položaj ulaznih i izlaznih otvora može se prilagoditi specifičnoj instalaciji. Zahvaljujući proizvodnji po narudžbi, možemo kako bi se riješili čak i atipični zahtjevi. |
 |
Lijeva i desna verzija Sve varijante dostupne su u lijevoj i desnoj izvedbi. Odvod kondenzata osiguran je priključkom od 1/2" u dva položaja. |
 |
Jednostavna instalacija Jedinica je spremna za montažu pomoću navojnih šipki i jednostavnu ugradnju u tehnički prostor, spušteni strop ili zaseban tehnološki dio zgrade. |
Entalpijski RECUBOX® ERV 03/100 može biti opremljen s tri vrste entalpičnih protustrujnih izmjenjivača.
Svaki od izmjenjivača nudi drugačiju tehnologiju, dizajn i omjer cijene i performansi. To omogućuje prilagodbu RECUBOX®-a specifičnim zahtjevima projekta – od ekonomičnog rješenja do vrhunske METALPIC tehnologije.
Mjenjačnica se odabire tijekom procesa narudžbe.
|

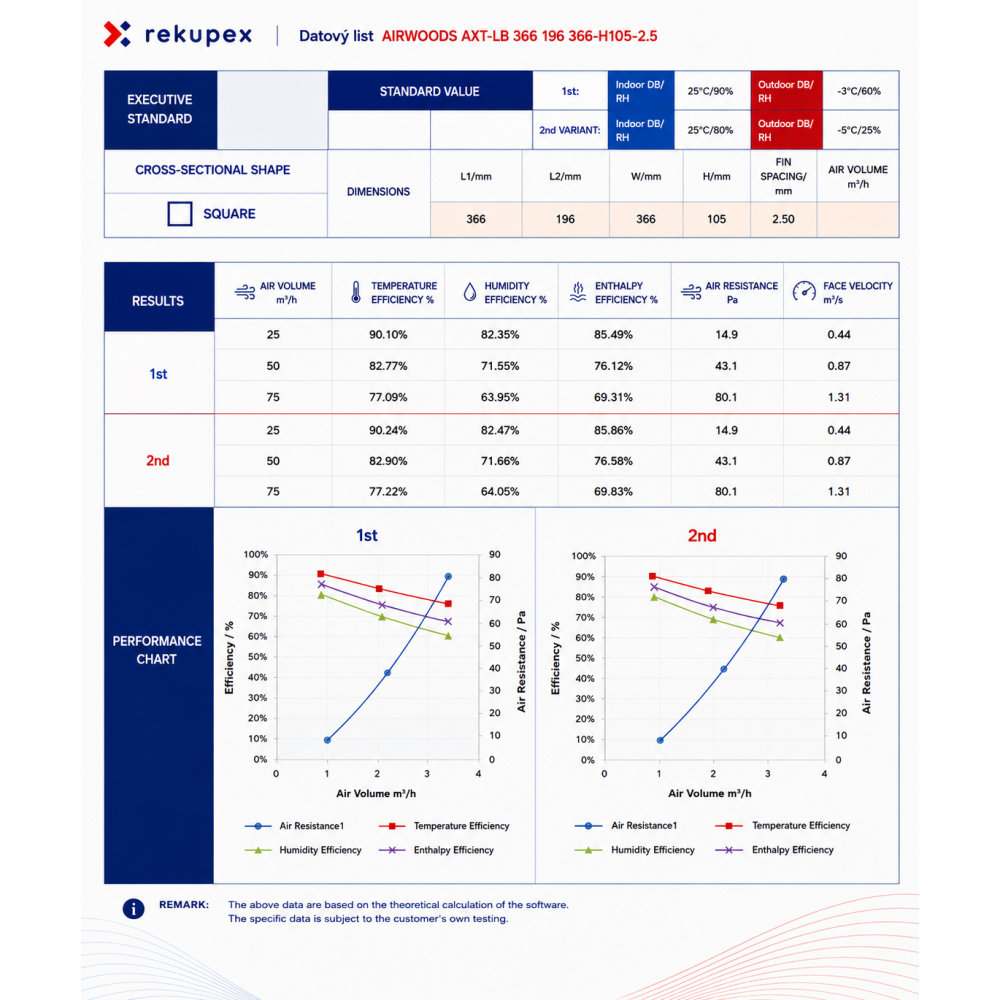

AIRWOODS AXT-LB 366 196 366-H105-2.5 Entalpijski protustrujni izmjenjivač topline s vrlo dobrim omjerom cijene i performansi. Prikladno rješenje za projekte gdje je potrebna entalpijska funkcija, kompaktan dizajn i ekonomična dostupnost.
Praktičan izbor za pristupačno iskorištavanje entalpije. |
|

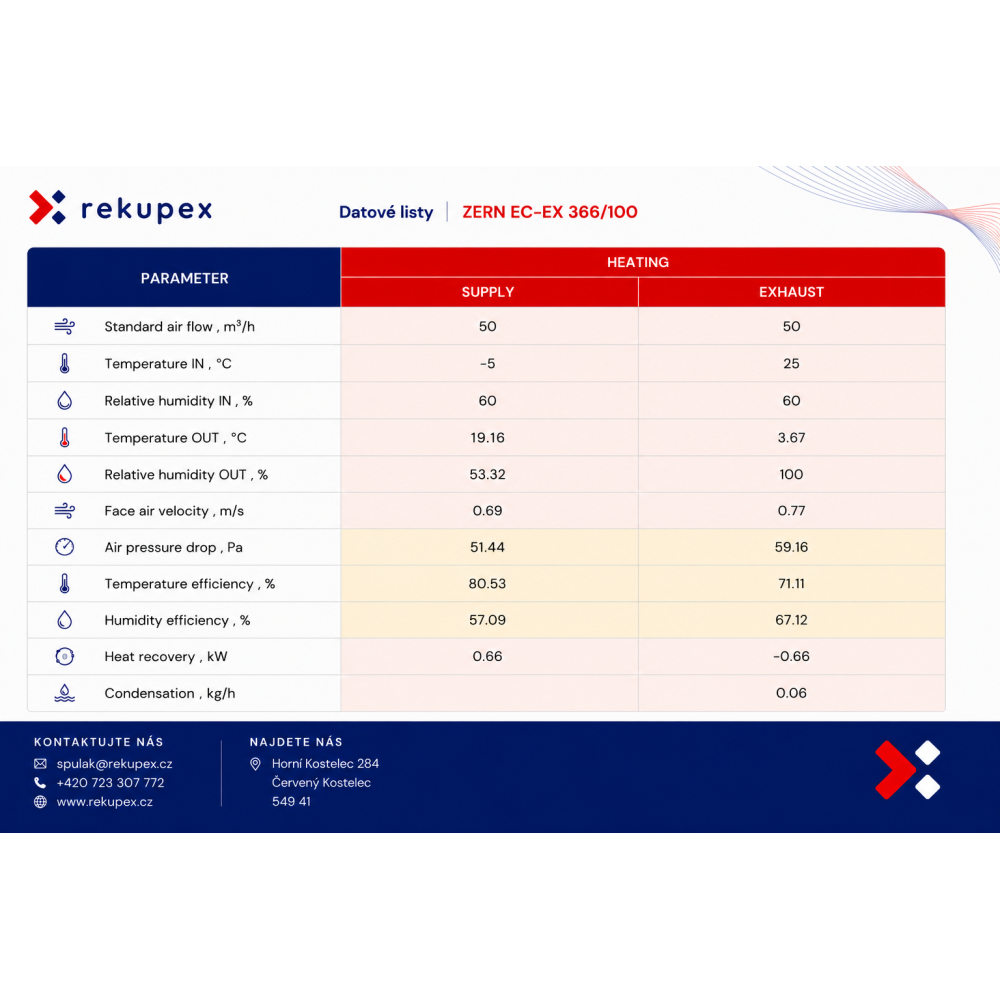

ZERN ENGINEERING EC-EX 366-100 Entalpijski izmjenjivač tvrtke ZERN ENGINEERING s robusnom konstrukcijom i provjerenom tehnologijom za povrat topline i vlage.
Prikladno rješenje za kupce koji traže stabilnu i dugoročno stabilnu opciju entalpije. |
Podatkovni list |

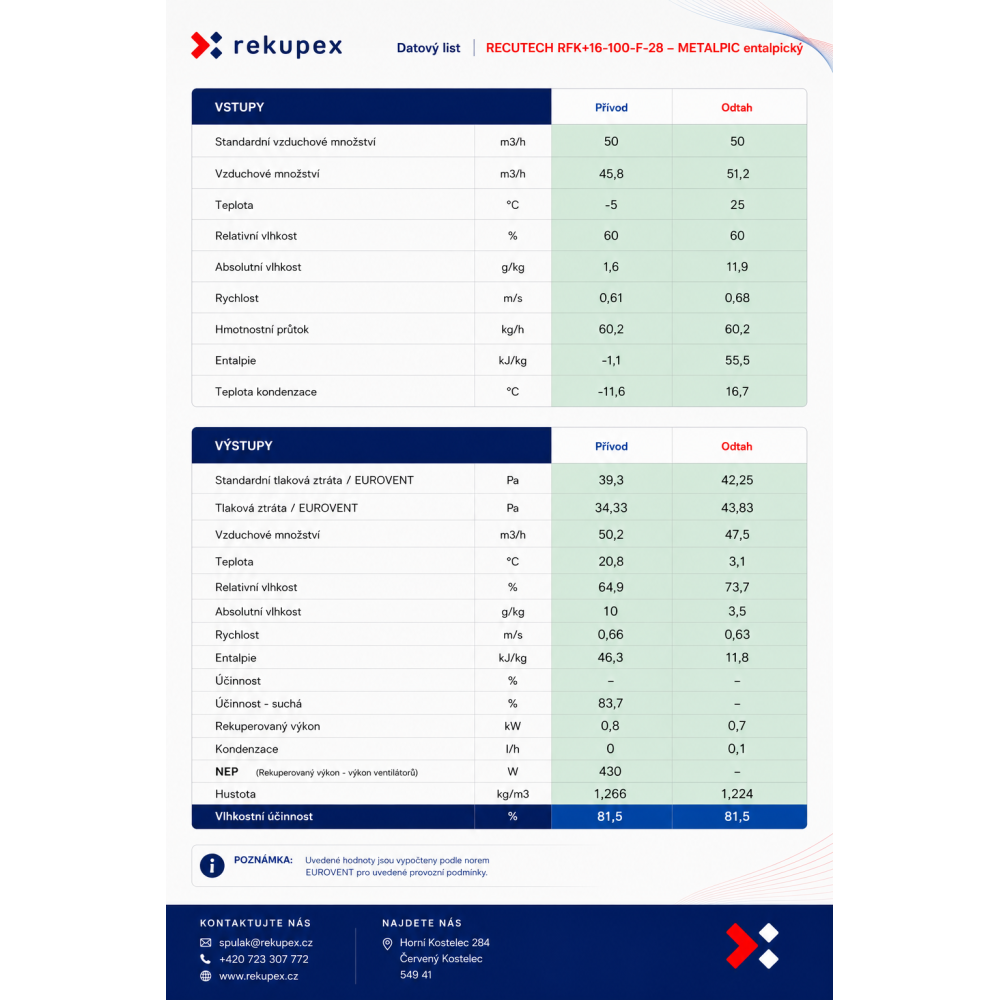

RECUTECH RFK+16-100-HF-28 – METALPIC entalpija Vrhunski entalpijski izmjenjivač češkog proizvođača RECUTECH s modernom METALPIC tehnologijom. Ovo je najnaprednija opcija za kupce koji žele maksimalnu tehnološku razinu, niske gubitke tlaka i dugotrajnu izdržljivost.
Preporučeni izbor za najzahtjevnije primjene gdje je naglasak na učinkovitosti, udobnosti i kvaliteti izrade. |
Zahvaljujući robusnoj konstrukciji, visokoj kvaliteti i higijenskoj sigurnosti, naši RECUBOXY® uređaji dio su brojnih CTU projekata, uključujući jedinstveni SAWER sustav koji UCEEB razvija za dobivanje pitke vode iz zraka.
Nudimo vrhunsko 12-godišnje jamstvo na nepropusnost kućišta RECUBOX® jedinice.
Kućište je izrađeno od visokokvalitetnog polipropilena i spojeno tehnologijom zavarivanja vrućim plinom , što stvara homogene, čvrste i dugotrajno stabilne spojeve bez rizika od degradacije .
Za razliku od konstrukcija koje koriste Bilo da se radi o lijepljenim spojevima, brtvenim trakama ili kombinacijama različitih materijala, RECUBOX® zadržava svoju zrakonepropusnost i mehaničku otpornost čak i nakon mnogo godina korištenja .
 |
Mogućnost ugradnje inspekcijskih vrata Izmjenjivač je fiksni dio RECUBOX® konstrukcije, ali njegovo čišćenje i ispiranje vodom može se vrlo jednostavno obaviti kroz inspekcijska vrata (otvore). Zbog toga je održavanje sustava izuzetno jednostavno čak i nakon mnogo godina rada. |
 |
RECUBOX® se može naručiti u nekoliko opcija izolacije:
U verziji s dvostrukom stijenkom, izolacija je hermetički zatvorena između dvije ljuske . Uz samu izolaciju, stvara se dodatna robusna polipropilenska ljuska od 5 mm , što dodatno povećava čvrstoću, izdržljivost i ukupnu kvalitetu dizajna. Rezultat je izuzetno izdržljiva i dugotrajna stabilna konstrukcija prikladna čak i za zahtjevnu upotrebu. |
Pogledajte filozofiju i dizajn RECUBOX® sustava.
Video prikazuje osnovne principe gradnje, modularnosti, higijene i pristupa uslugama.

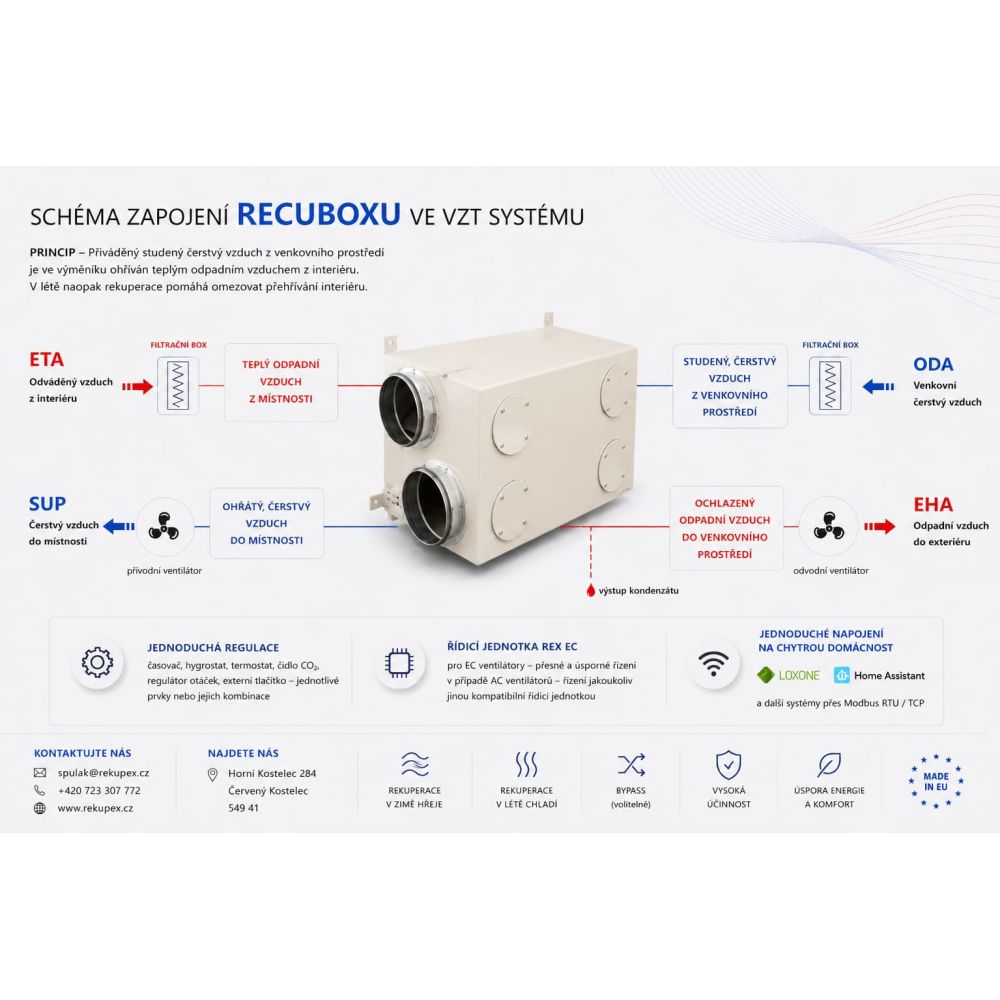

Primjer spajanja RECUBOX®-a u obiteljskoj kući.
Kliknite na dijagram za uvećanje.
Primjer spajanja s EC ventilatorima i RekupeX REX EC upravljanjem.
Kliknite na dijagram za uvećanje.
Odabir varijante odvija se tijekom procesa naručivanja.
Dimenzije su dane bez izolacije. U slučaju izolirane izvedbe potrebno je uzeti u obzir povećanje dimenzija.
Ako je potrebno prilagoditi dimenzije, na primjer zbog većih priključnih utičnica ili specifičnih zahtjeva za ugradnju, obavijestit ćemo vas nakon narudžbe.
 |
A01 Izmjenjivač topline na širokom pladnju, 4 bočna izlaza Dimenzije: 441 (A) × 441 (B) × 160 (C) mm – širina × visina × dubina |
 |
B01 Izmjenjivač topline na uskom pladnju, 4 bočna otvora Dimenzije: 441 (A) × 441 (B) × 160 (C) mm – visina × širina × dubina |
 |
A02 Izmjenjivač topline na širokom pladnju, 2 priključka gore, 2 priključka sa strane Dimenzije: 441 (A) × 441 (B) × 160 (C) mm – širina × visina × dubina |
 |
B02 Izmjenjivač topline na širokom pladnju, 2 priključka gore, 2 priključka sa strane Dimenzije: 441 (A) × 441 (B) × 160 (C) mm – visina × širina × dubina |
 |
C01 Izmjenjivač topline na prednjoj površini, 4 priključka prema gore Dimenzije: 441 (V) × 260 (Š)) × 441 (C) mm – širina × dubina × visina |
 |
C02 Izmjenjivač topline na prednjoj površini, 4 bočna otvora na istoj visini Dimenzije: 441 (A) × 441 (B) × 160 (C) mm – širina × dubina × visina |
 |
C03 Izmjenjivač topline na prednjoj površini, 4 otvora sa strane u križnom uzorku Dimenzije: 441 (A) × 441 (B) × 160 (C) mm – širina × dubina × visina |
 |
Ne ustručavajte se kontaktirati nas sa svojim specifičnim zahtjevom. RECUBOXY® proizvodimo po narudžbi i u mnogim slučajevima možemo prilagoditi orijentaciju ili položaj mlaznica kako bi odgovarale specifičnoj instalaciji. |
RECUBOX® ERV 03/100 je namijenjen za upotrebu s vanjskim kanalskim ventilatorima.
Za optimalne performanse preporučujemo ventilatore sa sličnim parametrima kao:
 |
Mogućnost narudžbe AFL EC ventilatora s konstantnim protokom RECUBOX® ERV 03/100 može se isporučiti i s cijevnim plaštem za ugradnju s AFL EC ventilatorima s konstantnim protokom . AFL EC ventilatori s konstantnim protokom za RECUBOX® Velika prednost CONSTANT FLOW tehnologije je sposobnost ventilatora da automatski reagiraju na promjene gubitaka tlaka u sustavu i prilagođavaju brzinu kako bi dugoročno održali stabilan protok zraka. Ventilatori su također vrlo prikladni za pametne domove – zahvaljujući kontroli od 0 do 10 Mogu se jednostavno povezati s, na primjer, Loxoneom, Home Assistantom i drugim inteligentnim sustavima. |
Regulacija i upravljanje RECUBOX®-om mogu se riješiti na mnogo načina ovisno o vrsti korištenih ventilatora i zahtjevima specifične instalacije.
Velika prednost modularnog sustava je što niste vezani za jednu određenu kontrolu. Kontrola se može dizajnirati jednostavno za nezahtjevne primjene ili kao dio pametnog doma ili naprednog ventilacijskog sustava.
| Ventilatori klima uređaja |
Jednostavno i ekonomično upravljanje za lagane primjene. Na primjer, za AC ventilatore može se koristiti upravljanje pomoću timera tipa 0/1 - uključivanje/isključivanje . Rad ventilatora može se regulirati i pomoću triak regulatora . |
| EC ventilatori |
Moderno, ekonomično i vrlo dobro prilagodljivo rješenje. Ako koristite EC ventilatore, njihov rad može se kontinuirano kontrolirati pomoću DC signala 0–10 V. Za upravljanje EC ventilatorima možete koristiti, na primjer, naš RekupeX REX EC kontroler: REX EC – regulator za sustave s povratom topline s EC ventilatorima Također možete koristiti drugi EC kontroler ili izravnu vezu s pametnim domom, kao što su Loxone ili Home Assistant . |
Zahvaljujući modularnom konceptu RECUBOX®, možete odabrati točno onu razinu upravljanja koja je vašem projektu potrebna – od jednostavnog uključivanja i isključivanja do potpuno integriranog upravljanja pametnim domom.
