Nous proposons un large choix d’échangeurs de chaleur enthalpiques pour la plupart des unités de ventilation avec récupération de chaleur.
Si vous ne trouvez pas le modèle adapté, contactez-nous – nous serons ravis de vous aider !
Le RECUBOX® ERV 03/100 est le plus petit extracteur enthalpique RECUBOX® pour des débits jusqu'à 140 m³/h . Avec une hauteur de seulement 160 mm , il est idéal pour les plafonds bas et les espaces réduits. Il offre une efficacité de transfert thermique jusqu'à 95 % et une efficacité d'humidification jusqu'à 75 %. Il est doté de buses variées et d'une garantie de 12 ans sur l'étanchéité de son boîtier .
L'échangeur d'enthalpie RECUBOX® ERV 03/100 est le plus petit de notre gamme. Compact, extrêmement robuste et hygiéniquement propre, cet échangeur à double enveloppe est conçu pour les systèmes modernes de récupération d'air modulaires.
Contrairement à un échangeur de chaleur à récupération classique, le modèle à enthalpie permet de transférer non seulement la chaleur, mais aussi une partie de l'humidité de l'air extrait vers l'air frais insufflé. Il en résulte un confort accru à l'intérieur des bâtiments, notamment en hiver, lorsque l'air est souvent trop sec.

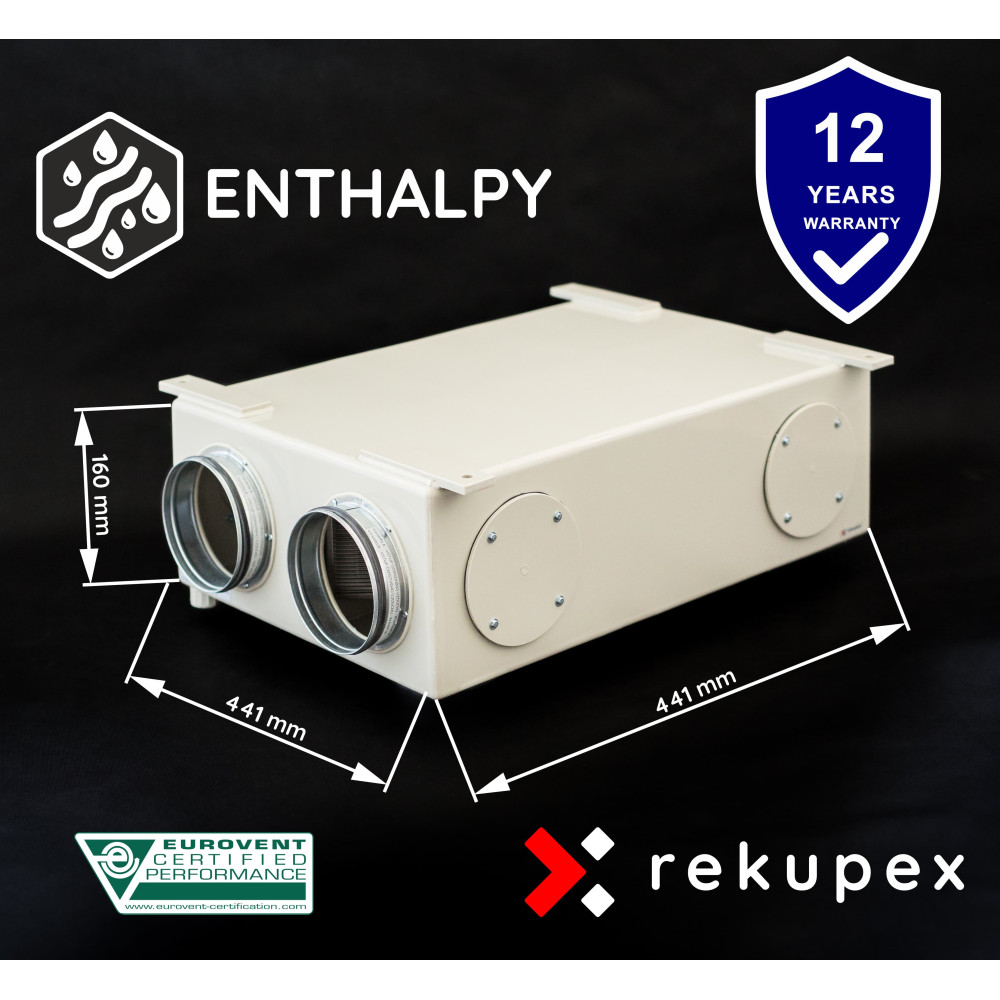

Grâce à ses dimensions extrêmement réduites de 441 × 441 × 160 mm, il constitue une solution idéale pour les plafonds bas, les petits appartements, les projets de mini-maisons, les toilettes, les installations sanitaires, les locaux techniques à espace limité et les systèmes CVC décentralisés.
Sa hauteur de seulement 160 mm permet une installation même là où les unités de récupération de chaleur classiques ne peuvent tout simplement pas être utilisées.
Paramètres principaux :
L'échangeur d'enthalpie ne produit pas d'humidité, mais il peut réintroduire une partie de l'humidité de l'air extrait dans le logement. Cela contribue à atténuer le dessèchement excessif de l'air intérieur pendant la saison de chauffage.
En fonctionnement normal, l'humidité intérieure n'augmente pas instantanément. L'échangeur d'enthalpie fonctionne progressivement : l'humidité est restituée en continu et l'effet obtenu dépend des caractéristiques de l'habitation, du mode de ventilation, de la température extérieure, de l'humidité de l'air extrait et de l'absorption des matériaux de construction.
Le résultat concret est un climat intérieur plus agréable, une sensation d'air sec réduite, un confort de vie accru tout en maintenant un renouvellement d'air hygiénique.
Fabrication sur mesure en République tchèque. RECUBOXY® est entièrement fabriqué en République tchèque selon les exigences précises de nos clients. Nous utilisons des matériaux en polypropylène de haute qualité de SIMONA AG et une technologie de soudage à chaud professionnelle sur des équipements Leister AG .
 |
 |
="https://www.rekupex.cz/img/cms/Produktove%20karty/RECUBOX%20HRV%2003-100%20-%20140/Dilna%204%20min.png" alt="Traitement en atelier RECUBOX" width="220" style="height:auto;" /> |
Chaque RECUBOX® est conçu comme un produit technique rigoureusement élaboré, privilégiant la précision, l'étanchéité, la longue durée de vie et la possibilité d'adaptation à une installation spécifique.
 |
Hygiène maximale L'échangeur et l'ensemble de l'unité se nettoient facilement par rinçage à l'eau claire. Les échangeurs utilisés sont certifiés conformes aux normes d'hygiène ILH Berlin . |
 |
Étanchéité mécanique sans adhésifs L'échangeur est étanche grâce à un joint rainuré, sans adhésif ni ruban adhésif. Ce joint est facilement remplaçable si nécessaire. |
 |
Sans vis, rivets ni colles RECUBOX® est fabriqué à partir d'un seul type de matériau grâce à la technologie de soudage à chaud. Il en résulte des joints solides, étanches et durables. |
 |
Gamme de tailles extrêmement large Nous pouvons concevoir un RECUBOX® adapté même aux espaces techniques très restreints, tout en maintenant le débit d'air volumétrique requis. |
 |
Compatibilité avec différents types d'échangeurs RECUBOXY® peut être équipé d'échangeurs de RECUTECH, ZERN ENGINEERING, AIRWOODS, CORE, HOLTOP et d'autres types compatibles. |
 |
Large éventail de spectacles Nous produisons RECUBOXY® dans une gamme allant d'environ 50 m³/h à plusieurs milliers de m³/h . |
 |
variabilité maximale L'emplacement des orifices d'entrée et de sortie peut être adapté à l'installation spécifique. Grâce à la fabrication sur mesure, nous pouvons pour répondre même aux exigences atypiques. |
 |
Versions gauche et droite Toutes les variantes sont disponibles en versions gauche et droite. L'évacuation des condensats s'effectue par un raccord de 1/2" à deux positions. |
 |
Installation facile L'unité est prête à être assemblée à l'aide de tiges filetées et s'installe facilement dans un local technique, un faux plafond ou une partie technique séparée du bâtiment. |
Le RECUBOX® ERV 03/100 enthalpique peut être équipé de trois types d'échangeurs enthalpiques à contre-courant.
Chaque échangeur offre une technologie, une conception et un rapport prix/performances différents. Cela permet à RECUBOX® de s'adapter aux exigences spécifiques du projet, d'une solution économique à la technologie de pointe METALPIC.
L'échangeur est sélectionné lors du processus de commande.
|

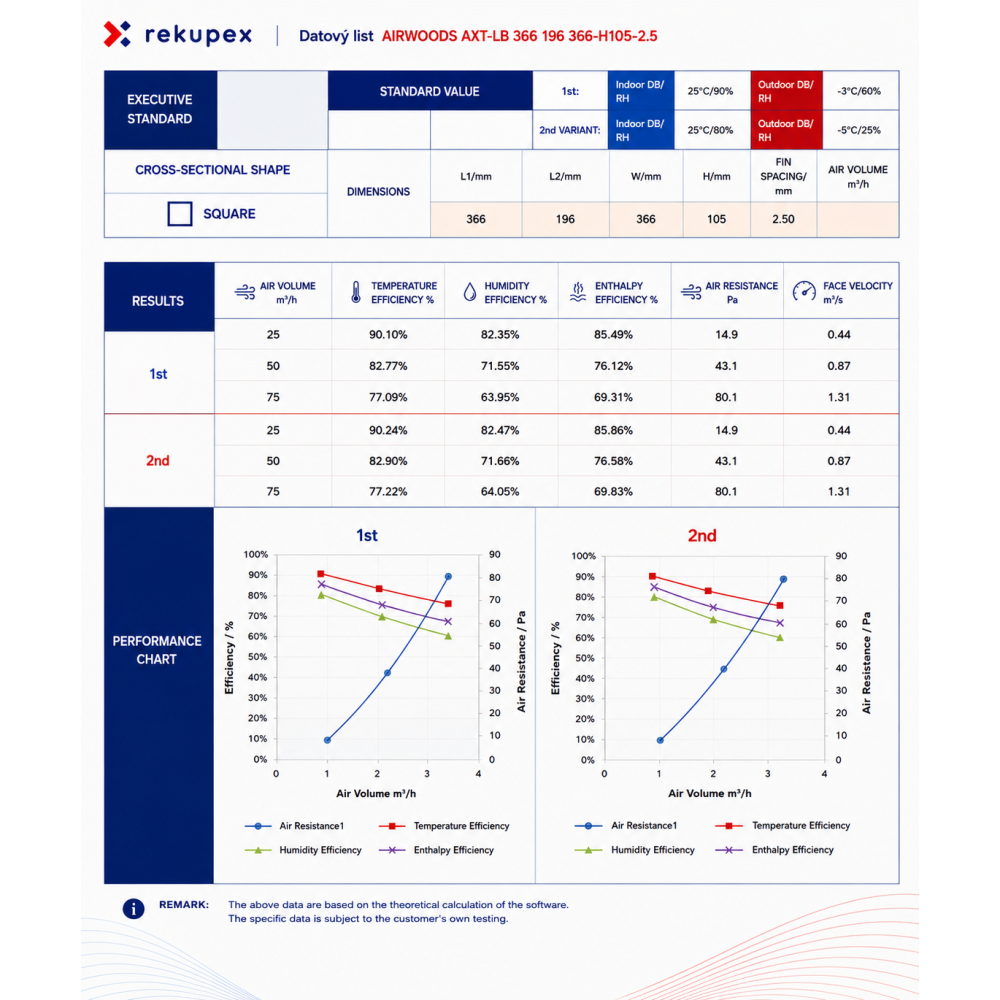

AIRWOODS AXT-LB 366 196 366-H105-2.5 Échangeur de chaleur à contre-courant enthalpique offrant un excellent rapport qualité-prix. Solution idéale pour les projets exigeant une fonction enthalpique, une conception compacte et un coût avantageux.
Un choix pratique pour une récupération d'enthalpie abordable. |
|

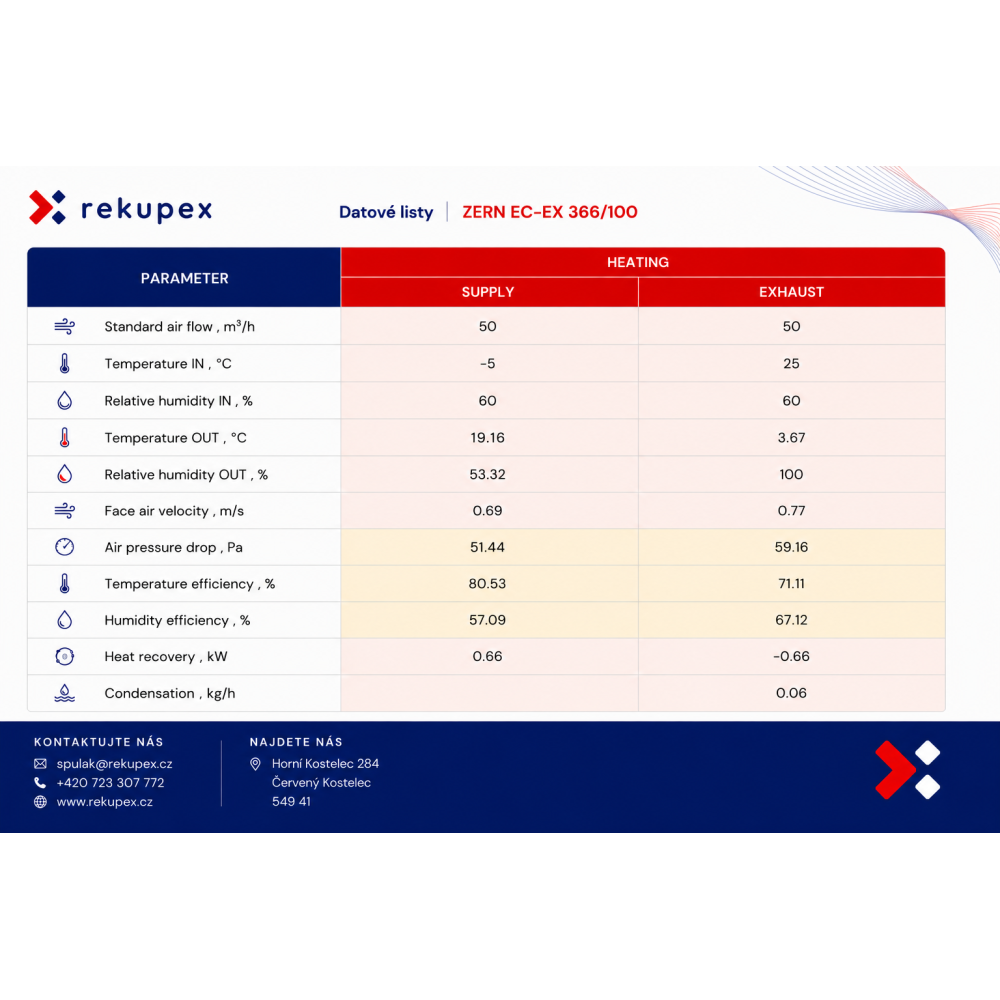

ZERN INGÉNIERIE EC-EX 366-100 Échangeur d'enthalpie de ZERN ENGINEERING, doté d'une construction robuste et d'une technologie éprouvée pour la récupération de chaleur et d'humidité.
Une solution adaptée aux clients recherchant une option d'enthalpie stable et fiable à long terme. |
Fiche de données |

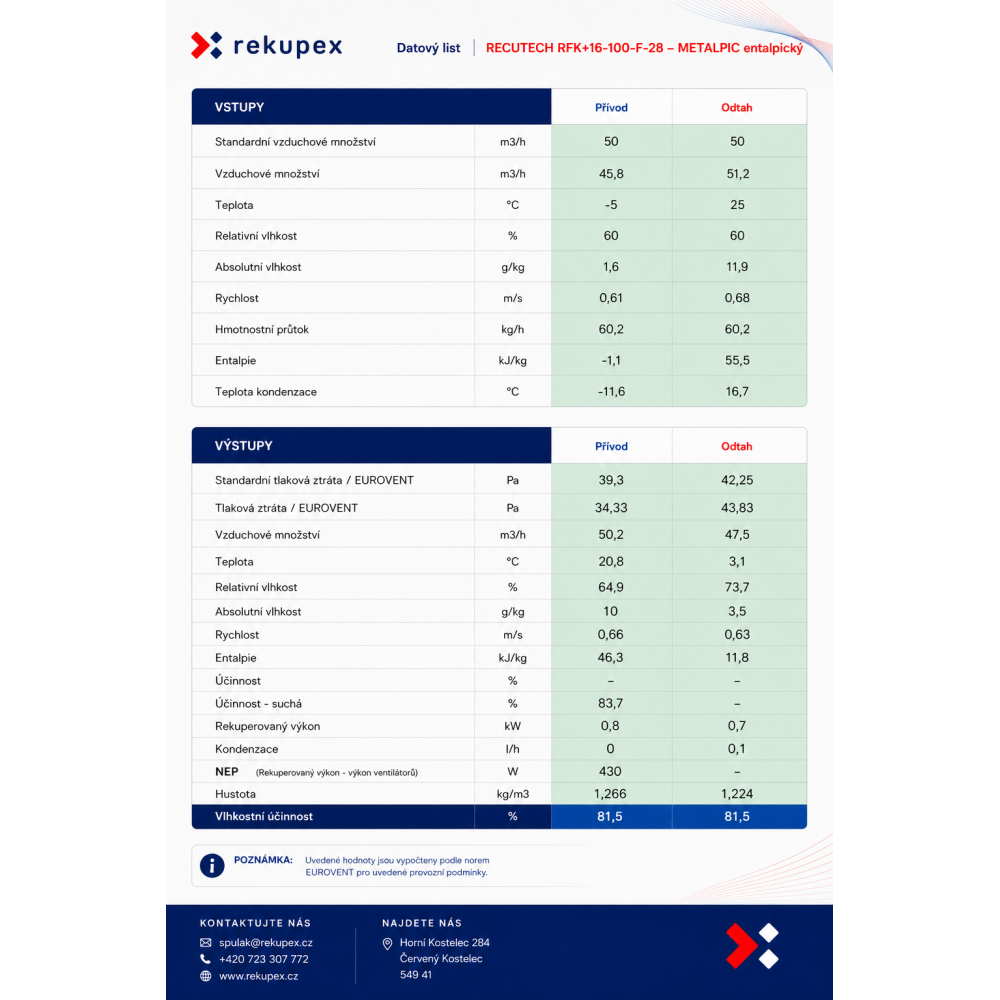

RECUTECH RFK+16-100-HF-28 – Enthalpie METALPIC Un échangeur d'enthalpie haut de gamme du fabricant tchèque RECUTECH, doté de la technologie METALPIC de pointe. C'est la solution idéale pour les clients exigeant un niveau technologique maximal, des pertes de charge minimales et une durabilité exceptionnelle.
Choix recommandé pour les applications les plus exigeantes où l'accent est mis sur l'efficacité, le confort et la qualité de fabrication. |
Grâce à leur construction robuste, leur haute qualité et leur sécurité hygiénique, nos RECUBOXY® font partie de plusieurs projets de la CTU , notamment le système unique SAWER , que l'UCEEB développe pour obtenir de l'eau potable à partir de l'air.
Nous offrons une garantie supérieure de 12 ans sur l'étanchéité du boîtier de l'unité RECUBOX®.
Le boîtier est fabriqué en polypropylène de haute qualité et assemblé à l'aide de la technologie de soudage à gaz chaud , ce qui crée des joints homogènes, solides et stables à long terme sans risque de dégradation .
Contrairement aux constructions utilisant Qu’il s’agisse de joints collés, de rubans d’étanchéité ou de combinaisons de différents matériaux, RECUBOX® conserve son étanchéité et sa résistance mécanique même après de nombreuses années d’utilisation .
 |
Possibilité d'installer des portes d'inspection L'échangeur est une partie fixe de la structure RECUBOX®, mais son nettoyage et son rinçage à l'eau peuvent être effectués très facilement par la porte d'inspection (ouvertures). Cela rend la maintenance du système extrêmement facile, même après de nombreuses années de fonctionnement. |
 |
RECUBOX® peut être commandé avec plusieurs options d'isolation :
Dans la version à double paroi, l'isolant est hermétiquement scellé entre deux parois . Outre l'isolant lui-même, cela crée une paroi supplémentaire robuste en polypropylène de 5 mm , ce qui renforce encore la solidité, la durabilité et la qualité globale de la conception. Il en résulte une construction extrêmement durable et stable à long terme, adaptée même à un fonctionnement exigeant. |
Découvrez la philosophie et la conception du système RECUBOX®.
La vidéo présente les principes de base de la construction, de la modularité, de l'hygiène et de l'accès aux services.

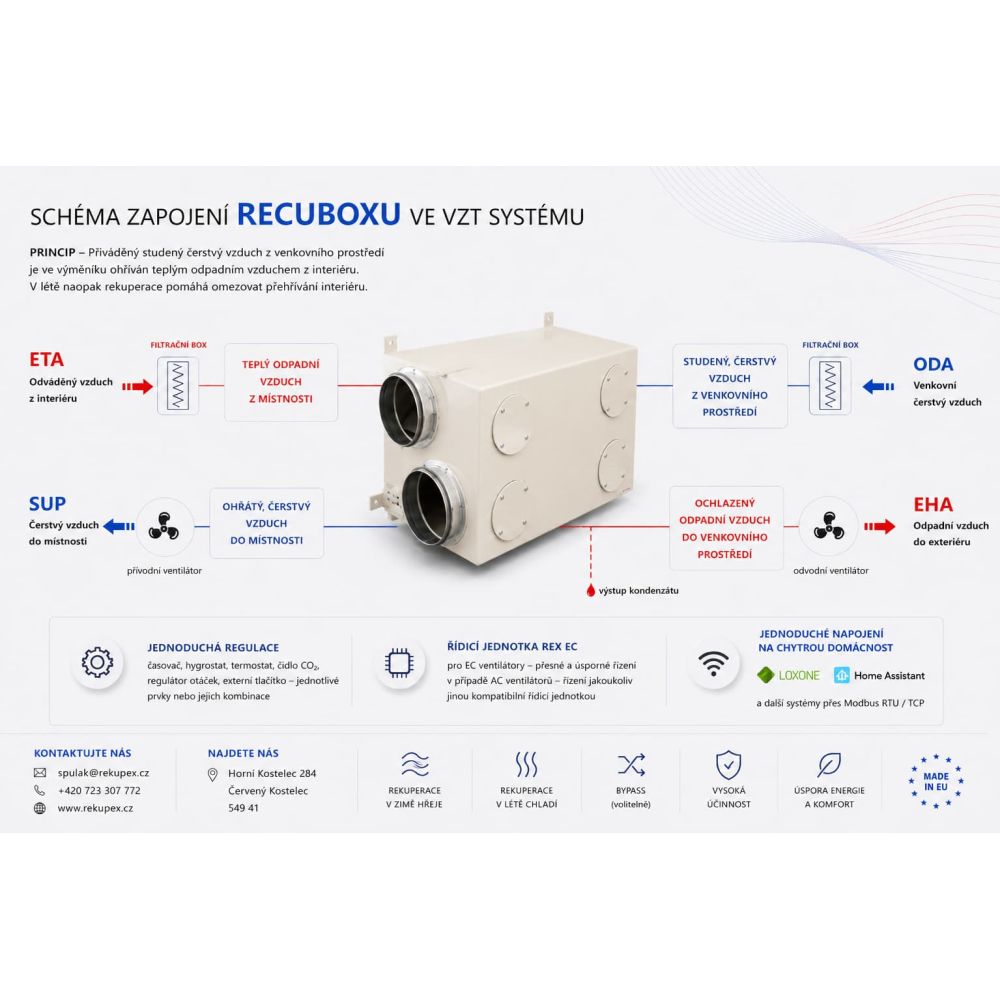

Exemple de raccordement d'un RECUBOX® dans une maison familiale.
Cliquez sur le schéma pour l'agrandir.
Exemple de connexion avec des ventilateurs EC et le système de contrôle EC RekupeX REX.
Cliquez sur le schéma pour l'agrandir.
Le choix de la variante s'effectue lors du processus de commande.
Les dimensions sont données sans isolation. En cas d'isolation, il faut prévoir un surdimensionnement.
S'il s'avère nécessaire d'ajuster les dimensions, par exemple en raison de prises de connexion plus grandes ou d'exigences d'installation spécifiques, nous vous en informerons après votre commande.
 |
A01 Échangeur de chaleur sur un large plateau, 4 sorties latérales Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × hauteur × profondeur |
 |
B01 Échangeur de chaleur sur plateau étroit, 4 sorties latérales Dimensions : 441 (A) × 441 (B) × 160 (C) mm – hauteur × largeur × profondeur |
 |
A02 Échangeur de chaleur sur un large plateau, 2 orifices vers le haut, 2 orifices sur les côtés Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × hauteur × profondeur |
 |
B02 Échangeur de chaleur sur un large plateau, 2 orifices vers le haut, 2 orifices sur les côtés Dimensions : 441 (A) × 441 (B) × 160 (C) mm – hauteur × largeur × profondeur |
 |
C01 Échangeur de chaleur sur la face avant, 4 orifices vers le haut Dimensions : 441 (H) × 260 (L)) × 441 (C) mm – largeur × profondeur × hauteur |
 |
CO2 Échangeur de chaleur sur la face avant, 4 sorties latérales à la même hauteur Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × profondeur × hauteur |
 |
CO3 Échangeur de chaleur sur la face avant, 4 orifices latéraux disposés en croix Dimensions : 441 (A) × 441 (B) × 160 (C) mm – largeur × profondeur × hauteur |
 |
N'hésitez pas à nous contacter pour nous faire part de votre demande spécifique. Nous fabriquons les RECUBOXY® sur commande et, dans de nombreux cas, nous pouvons ajuster l'orientation ou l'emplacement des buses pour les adapter à l'installation spécifique. |
RECUBOX® ERV 03/100 est conçu pour être utilisé avec des ventilateurs de conduit externes.
Pour des performances optimales, nous recommandons des ventilateurs présentant des paramètres similaires à ceux-ci :
 |
Possibilité de commander des ventilateurs AFL EC CONSTANT FLOW Le RECUBOX® ERV 03/100 peut également être fourni avec une enveloppe de tuyauterie pour une installation avec des ventilateurs AFL EC CONSTANT FLOW . Ventilateurs AFL EC CONSTANT FLOW pour RECUBOX® Un avantage considérable de la technologie CONSTANT FLOW réside dans la capacité des ventilateurs à réagir automatiquement aux variations de perte de pression dans le système et à ajuster leur vitesse afin de maintenir un flux d'air stable sur le long terme. Ces ventilateurs sont également parfaitement adaptés aux maisons intelligentes, grâce à leur réglage de 0 à 10. Ils peuvent être facilement connectés, par exemple, à Loxone, Home Assistant et à d'autres systèmes intelligents. |
La régulation et le contrôle du RECUBOX® peuvent être résolus de nombreuses manières en fonction du type de ventilateurs utilisés et des exigences de l'installation spécifique.
Le principal avantage d'un système modulaire est qu'il n'est pas lié à une commande unique. Celle-ci peut être conçue pour des applications simples, ou intégrée à un système domotique ou de ventilation avancé.
| Ventilateurs AC |
Commande simple et économique pour les applications légères. Par exemple, une commande utilisant une minuterie de type 0/1 (marche/arrêt) peut être utilisée pour les ventilateurs à courant alternatif. Le fonctionnement des ventilateurs peut également être régulé à l'aide de contrôleurs triac . |
| Fans de l'EC |
Solution moderne, économique et très facilement adaptable. Si vous utilisez des ventilateurs EC, leurs performances peuvent être contrôlées en continu à l'aide d'un signal CC de 0 à 10 V. Pour contrôler les ventilateurs EC, vous pouvez utiliser, par exemple, notre contrôleur EC RekupeX REX : REX EC – contrôleur pour systèmes de récupération de chaleur avec ventilateurs EC Vous pouvez également utiliser un autre contrôleur EC ou une connexion directe à une maison intelligente, comme Loxone ou Home Assistant . |
Grâce au concept modulaire RECUBOX®, vous pouvez choisir précisément le niveau de contrôle dont votre projet a besoin – du simple marche/arrêt au contrôle domotique entièrement intégré.
Fiche technique
Lisez les avis vérifiés de ceux qui ont acheté chez nous.
acheté chez nous. Tous les avis
Ventilateur EC moderne ...... Débit 340 m3/h ..... Diamètre de raccordement 100 mm ..... Contrôle 0 - 10 V .....
Contrôle des ventilateurs avec moteurs EC .... 0 - 10 V
Diamètre de raccordement 100 mm Max. capacité 250 m3/h.
encastré ou en boîtier, 1,8 A, 400 W, 230 V CA, IP 40
régulation pour un système avec ventilateurs EC, protection contre le gel ou contrôle BY-PASS programmation de l'intensité de la ventilation, surveillance du remplacement des filtres,...
Le RECUBOX® ERV 03/100 est le plus petit extracteur enthalpique RECUBOX® pour des débits jusqu'à 140 m³/h . Avec une hauteur de seulement 160 mm , il est idéal pour les plafonds bas et les espaces réduits. Il offre une efficacité de transfert thermique jusqu'à 95 % et une efficacité d'humidification jusqu'à 75 %. Il est doté de buses variées et d'une garantie de 12 ans sur l'étanchéité de son boîtier .
