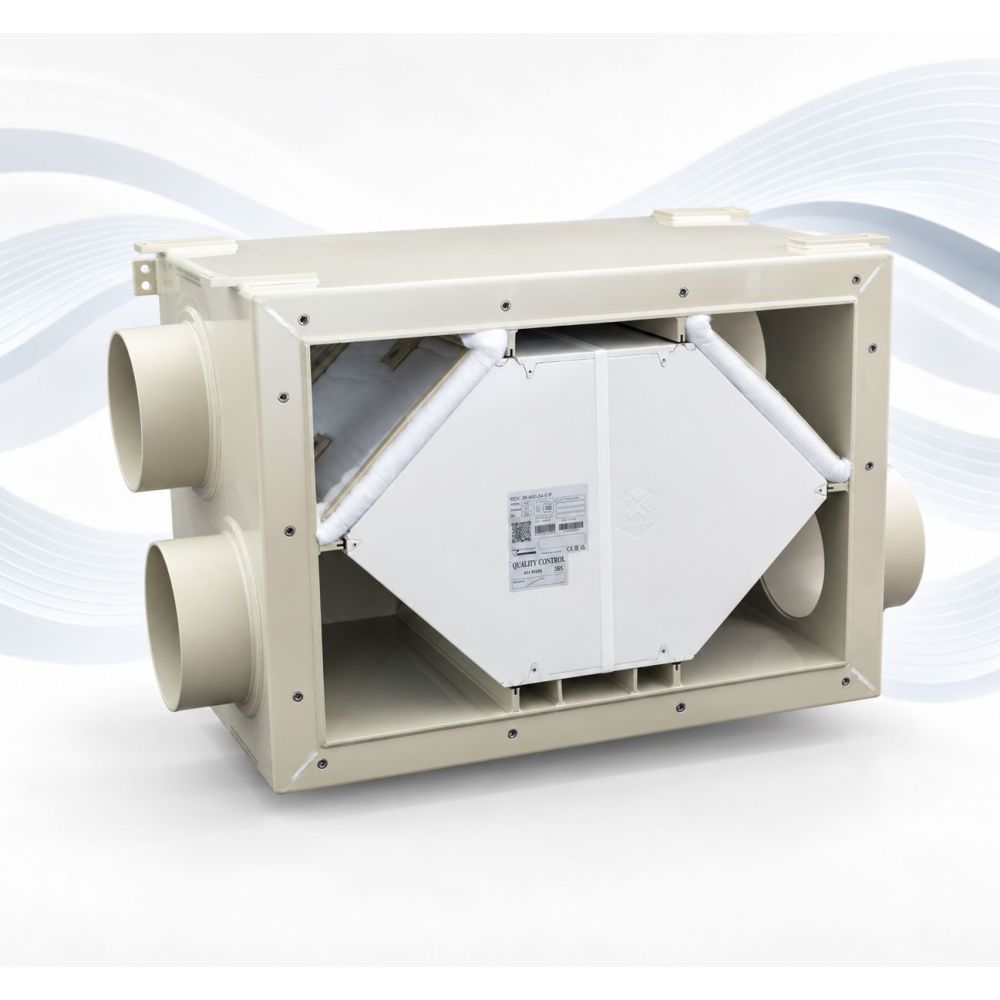

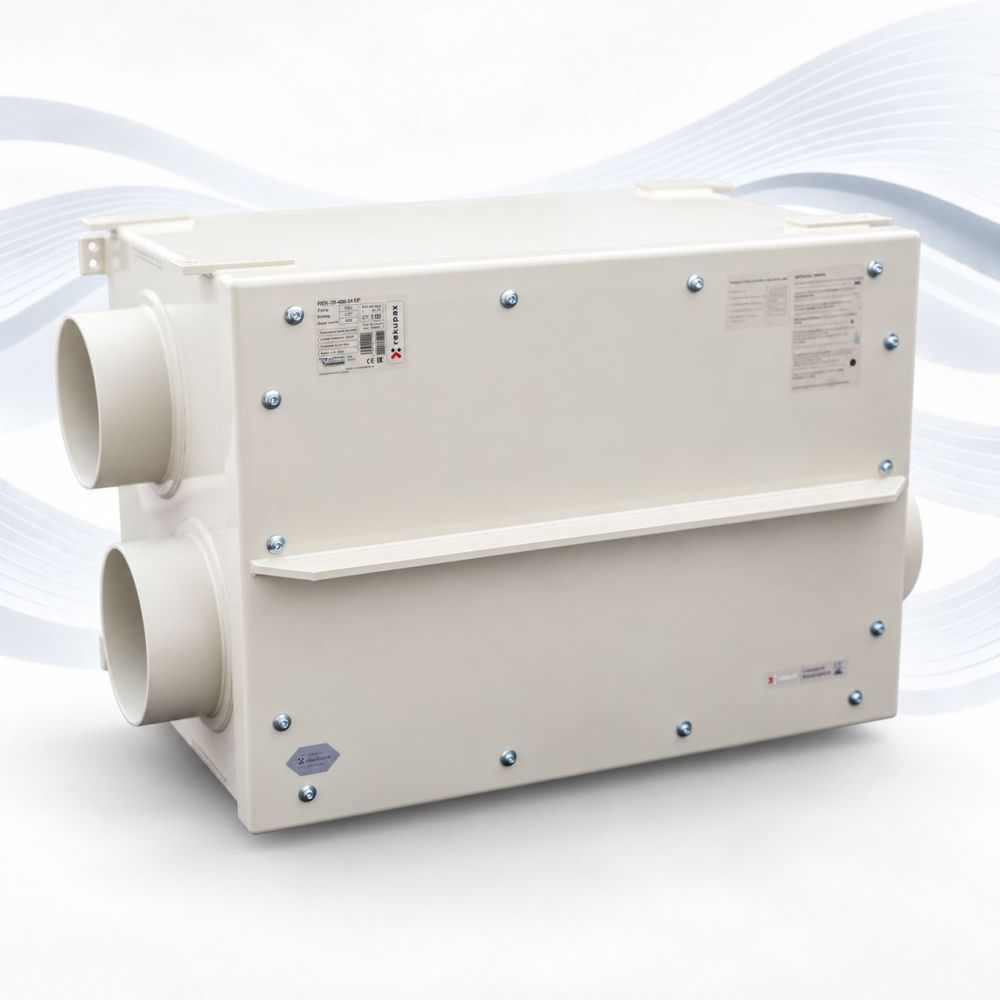

RECUBOX® X-POOL HRV 1400 – Chemicky odolná rekuperačná jednotka do bazénov a agresívneho prostredia
Celoplastový variant RECUBOXU®
Chemicky odolný RECUBOX® vhodný do bazénov a chemického priemyslu
Absolútna odolnosť voči chlóru
Výkon od 0 – 1400 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL je špičková chemicky odolná rekuperačná jednotka navrhnutá pre komplexnú rekuperáciu vzduchu v bazénoch, wellness centrách, saunách, laboratóriách a priemyselných priestoroch s vysokou vlhkosťou alebo výskytom mierne agresívnych chemikálií.
Prečo zvoliť RECUBOX® X-POOL
- Vysoká chemická odolnosť pre bazénové a korozívne prostredia
- Robustná zváraná konštrukcia bez skrutiek, nitov a lepidiel
- Jednoduché čistenie a vysoký hygienický štandard
- Jednoduchá inštalácia a ľahký servis
- Vysoká variabilita vyhotovenia a umiestnenia pripojovacích hrdiel
- Dlhá životnosť aj v náročných prevádzkových podmienkach
Konštrukčné a materiálové vyhotovenie
Celý plášť jednotky, výmenník, príruby, rám filtrov, držiaky a všetky vonkajšie komponenty sú vyrobené z vysoko kvalitného polypropylénu (PP). Konštrukcia je navrhnutá bez kovových častí, s absolútnou chemickou odolnosťou.
Materiál jednotky je extrémne odolný voči:
- chlóru a ozónu v bazénovej recirkulácii,
- kyselinám a zásadám,
- rozpúšťadlám, alkoholu a prchavým organickým látkam (VOC),
- soľnej hmle a korozívnej vlhkosti.
Technológia 100% zváraných spojov znamená žiadne lepené tesnenia a žiadne netesnosti. Všetky tesniace prvky sú výhradne mechanické a vymeniteľné. Hladké hygienické steny umožňujú ľahké umývanie a vyžadujú minimálnu údržbu.
Vďaka svojej robustnej konštrukcii, špičkovej kvalite a maximálnej hygienickej nezávadnosti sú naše jednotky RECUBOX® súčasťou radu projektov ČVUT, vrátane unikátneho systému S.A.W.E.R., ktorý UCEEB vyvíja na získavanie pitnej vody zo vzduchu.
Tepelný výmenník – RECUTECH epoxy prevedenie
Jednotka je vybavená výmenníkom v epoxidovom prevedení, ktorý je vhodný pre prevádzku v agresívnejšom prostredí.
- Odolnosť proti korózii podľa ASTM B117, overená soľným roztokom (NaCl 5 % / 35 °C) až do 1 000 h
- Vysoká odolnosť voči rozpúšťadlám – napr. trichlóretylén a tetrachlóretylén
- Technické parametre sú rovnaké ako u hliníkových protiprúdových výmenníkov bez epoxy úpravy
Inštalácia a údržba
- Ventilátory nie sú súčasťou jednotky – zabudujú sa priamo do potrubia, čo šetrí priestor v technickej miestnosti.
- V prípade potreby je možné ventilátory rýchlo vymeniť bez zásahu do hlavnej jednotky RECUBOX®.
Lepšie vlastnosti ako celonerezová rekuperácia
Vďaka odolnosti polypropylénu je RECUBOX® X-POOL odolnejší ako celonerezová rekuperácia – aj nerez časom koroduje a stráca tesnosť v agresívnych podmienkach, zatiaľ čo PP zostáva stabilný po dlhú dobu.
Perfektná voľba pre:
- Bazény, aquaparky, wellness a sauny – prostredie s chlórom a vysokou vlhkosťou
- Laboratóriá a digestory – rekuperácia tepla v mierne agresívnom chemickom prostredí
- Chemické prevádzky a sklady, čerpacie stanice
- Lakovne, galvanovne a čistiarne s koróznymi výparmi
- Poľnohospodárske objekty – napr. prostredie s amoniakom alebo silážnymi plynmi
- Výrobné a technologické kontajnery v koróznom aj vlhkom prostredí
Hlavné výhody jednotiek RECUBOX®
 |
Jednoduché vybratie výmenníka Výmenník je možné z jednotky vybrať veľmi ľahko a rýchlo, doslova jedným pohybom. |
 |
Maximálna hygiena Hladké steny a certifikované výmenníky RECUTECH (ILH Berlin) zaručujú najvyšší hygienický štandard. |
 |
Mechanické utesnenie bez lepidiel Výmenník je utesnený v presnej drážke bez použitia lepidiel, ktoré časom degradujú. |
 |
Bez skrutiek, nitov a lepidiel Vyrobené z jedného materiálu technológiou zvárania horúcim plynom. Výsledkom sú absolútne tesné spoje. |
 |
Široký rozsah veľkostí Vďaka bohatej ponuke rozmerov navrhneme vhodný model aj do priestorov s obmedzenou inštaláciou. |
 |
Kompatibilita s RECUTECH Navrhnuté pre kompletný rad výmenníkov RECUTECH v prevedení EPOXY s certifikáciou EUROVENT. |
 |
Široký výkonový rozsah Jednotky RECUBOX® pokrývajú spektrum od malých inštalácií až po veľké technologické prevádzky. |
 |
Maximálna variabilita Umiestnenie hrdiel je možné konfigurovať vo veľmi širokej škále variantov podľa aplikácie. |
 |
Zrkadlové vyhotovenie Všetky varianty sú dostupné v zrkadlovom prevedení s dvoma pozíciami odtoku kondenzátu. |
Graf tlakovej straty
Závislosť tlakovej straty PD [Pa] od objemového prietoku AV [m³/h] – výmenník REK+53-400-24 EPOXY
Parametre: Vstupný vzduch -3°C / 90% vlh., výstupný vzduch 25°C / 60% vlh. Výsledky certifikované Euroventom.
Graf účinnosti
Závislosť účinnosti EFF [%] od objemového prietoku AV [m³/h] – výmenník REK+53-400-24 EPOXY
Parametre: Vstupný vzduch -3°C / 90% vlh., výstupný vzduch 25°C / 60% vlh. Výsledky certifikované Euroventom.

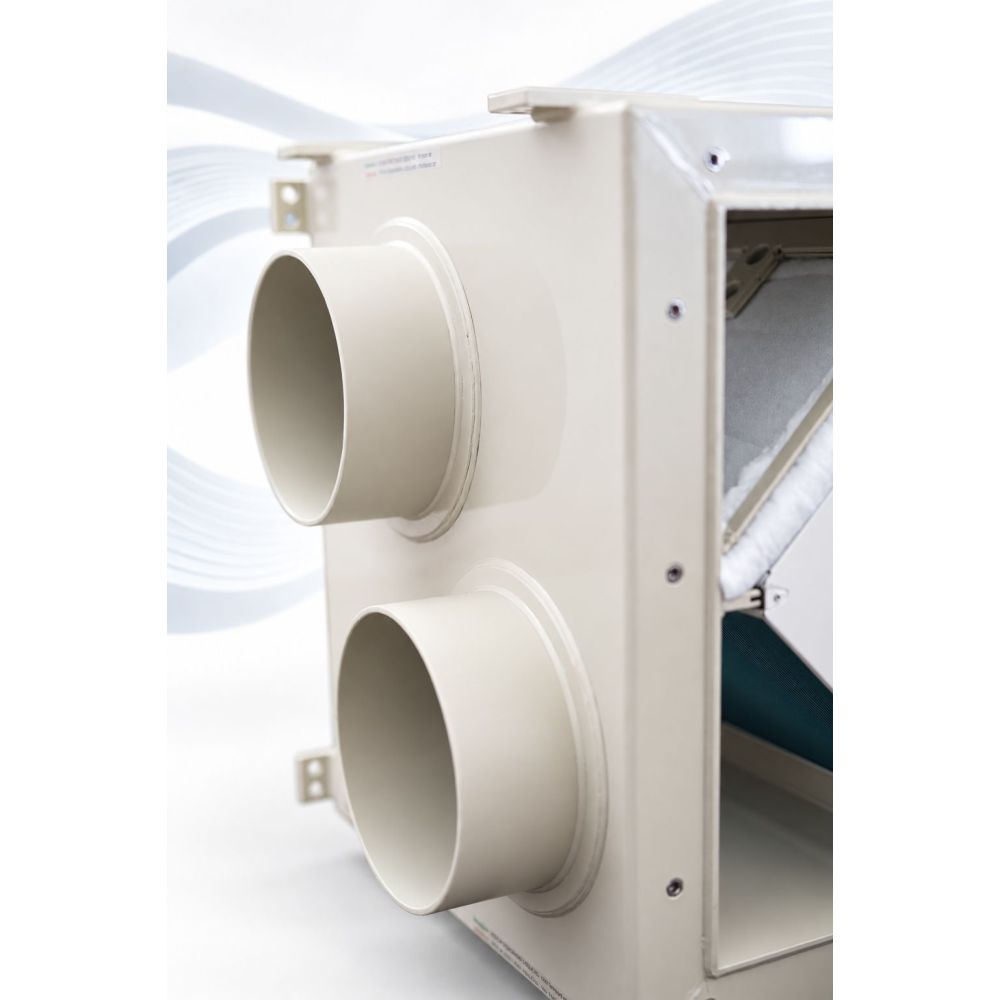

Možnosti lokácie pripojovacích hrdiel
Voľba sa vykonáva v procese objednávky.
Rozmery sú uvedené bez izolácie. V prípade výrazných technických zmien budete po objednávke informovaní.
 |
A01 Široký výmenník, 4 hrdlá do strán Rozmery: 835 (A) x 603 (B) x 504 (C) mm Nákres zobrazuje klasické aj zrkadlové zapojenie. |
 |
B01 Úzky výmenník, 4 hrdlá do strán Rozmery: 835 (B) x 603 (A) x 504 (C) mm |
 |
A02 Široký výmenník, 2 hrdlá hore, 2 do strán Rozmery: 835 (A) x 603 (B) x 504 (C) mm |
 |
B02 Úzky výmenník, 2 hrdlá hore, 2 do strán Rozmery: 835 (B) x 603 (A) x 504 (C) mm |
 |
C01 Úzky výmenník, 4 hrdlá hore Rozmery: 663 (A) x 754 (C) x 875 (B) mm Zväčšené rozmery zaisťujú optimálne prúdenie vzduchu. |
Tabuľka dát
- Certifikácia EUROVENT:
- Áno
- Materiál
- SIMONA AlphaPLUS - POLYPROPYLEN
- Prevádzková teplota [°C]
- -20 .. +80
- Krajina pôvodu
- CZ
Aké potrubie zvoliť pre bazénové vetranie?
Voľba materiálu vzduchotechnického rozvodu je pri bazéne rovnako dôležitá ako samotná rekuperácia. Agresívne prostredie s obsahom chlóru v kombinácii s vysokou vlhkosťou dokáže nevhodne zvolené potrubie zlikvidovať v priebehu niekoľkých mesiacov.
Prečo sa vyhnúť hliníku a lacným „flexi“ hadiciam?
Bežne používané hliníkové ohybné hadice (tzv. Alu-flexi, Sono-flexi) sú pre bazénové haly úplne nevhodné. Chlórové výpary vyvolávajú pri hliníku rýchlu oxidáciu, ktorá sa prejavuje vznikom bieleho prášku a následným prehrdzavením steny potrubia.
Pozor na netesnosti: Akonáhle dôjde ku korózii potrubia, systém stráca rovnotlakosť, zvyšuje sa vlhkosť v konštrukcii objektu a hrozí vznik plesní v okolí netesných rozvodov.
Odporúčané materiály pre RECUBOX® X-POOL
Pre dlhodobo spoľahlivú prevádzku bazénovej rekuperácie odporúčame používať materiály, ktoré prirodzene odolávajú korózii:
| Plastové potrubie (PVC / PP) | Ideálna voľba pre bazény. Hladké plastové potrubie je 100 % odolné voči chlóru aj vlhkosti a má minimálne tlakové straty. |
| Nerezové potrubie | Prémiové riešenie s extrémnou mechanickou odolnosťou. Vhodné pre dizajnové priznané rozvody v interiéri haly. |
| Izolované EPE potrubie | Výborné pre trasy vedené nevykurovanými priestormi. Penový polyetylén je nenasákavý a chemicky inertný. |
Dôležité: Spádovanie a odvod kondenzátu
Gravitácia pracuje vo váš prospech:
Všetky vodorovné trasy potrubia musia byť spádované smerom k jednotke RECUBOX® (minimálny sklon 1–2 %). Pretože je RECUBOX® umiestnený v najnižšom bode, všetok kondenzát obsahujúci chlórové zlúčeniny plynulo odteká do výmenníka a odtiaľ priamo do odpadu. Tým zabránite vytváraniu „vreciek“ so stojatou vodou v potrubí.
Praktický tip: Ak musíte na niektorých miestach použiť ohybné potrubie (napríklad na dopojenie hrdiel), voľte výhradne plastové ohybné hadice alebo hadice s vnútornou vrstvou odolnou voči chemikáliám. Vyhnete sa tak budúcim nákladným opravám v podhľadoch.
Poznámka: Správna voľba materiálu potrubia je kľúčová pre zachovanie 12-ročnej záruky na tesnosť plášťa jednotky RECUBOX®. Nevhodné potrubie môže negatívne ovplyvniť hygienu celého systému.
