RECUBOX® X-POOL HRV 1400 – Kemijski otporna jedinica za regeneraciju za bazene i agresivne okoline
Potpuno plastična verzija RECUBOX®-a
Kemijski otporan RECUBOX® prikladan za bazene i kemijsku industriju
Apsolutna otpornost na klor
Performanse od 0 - 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL je vrhunska kemijski otporna jedinica za rekuperaciju dizajnirana za sveobuhvatnu ventilaciju zraka u bazenima, wellness centrima, saunama, laboratorijima i industrijskim prostorima s visokom vlagom ili prisutnošću blago agresivnih kemikalija.
Zašto odabrati RECUBOX® X-POOL
- Visoka kemijska otpornost za bazenska i korozivna okruženja
- Robusna zavarena konstrukcija bez vijaka, zakovica i ljepila
- Jednostavno čišćenje i visoki higijenski standard
- Jednostavna instalacija i lako servisiranje

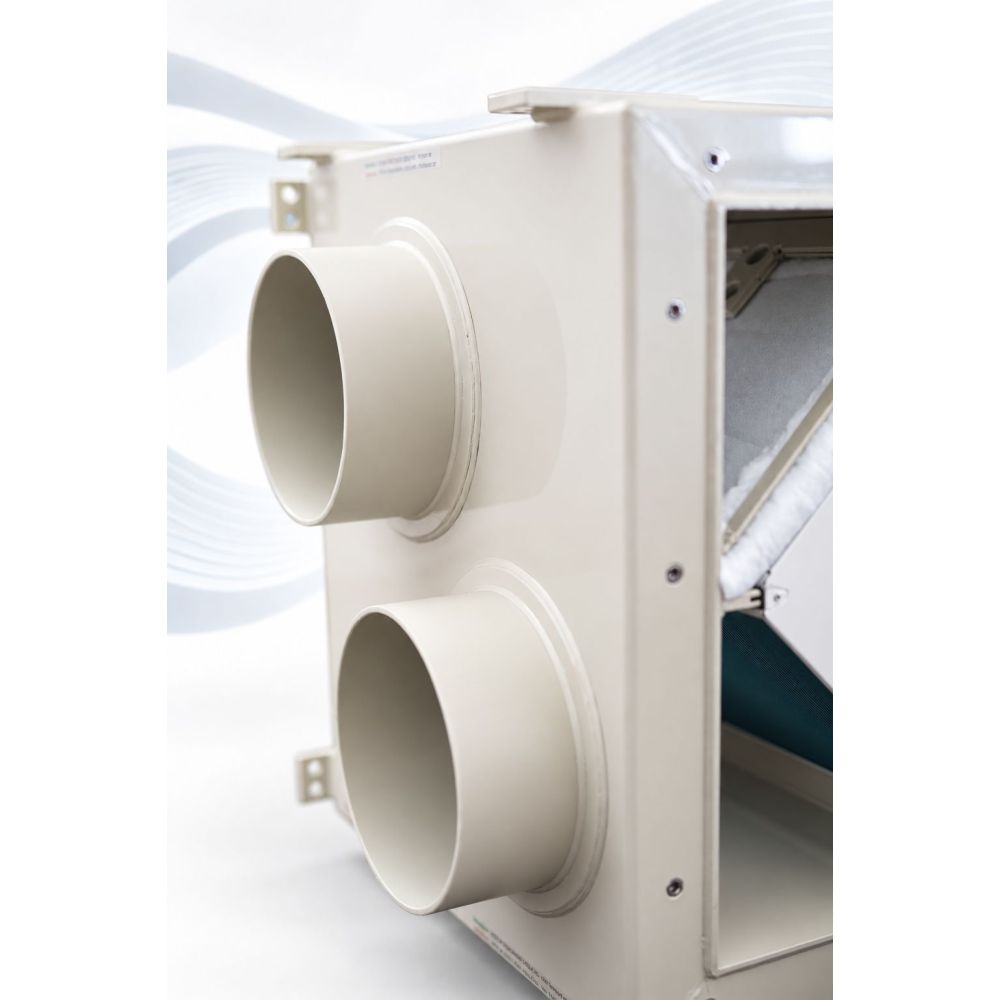

- Visoka varijabilnost izvedbe i smještaja priključnih grla
- Dugi vijek trajanja čak i u zahtjevnim uvjetima rada
Konstrukcija i dizajn materijala

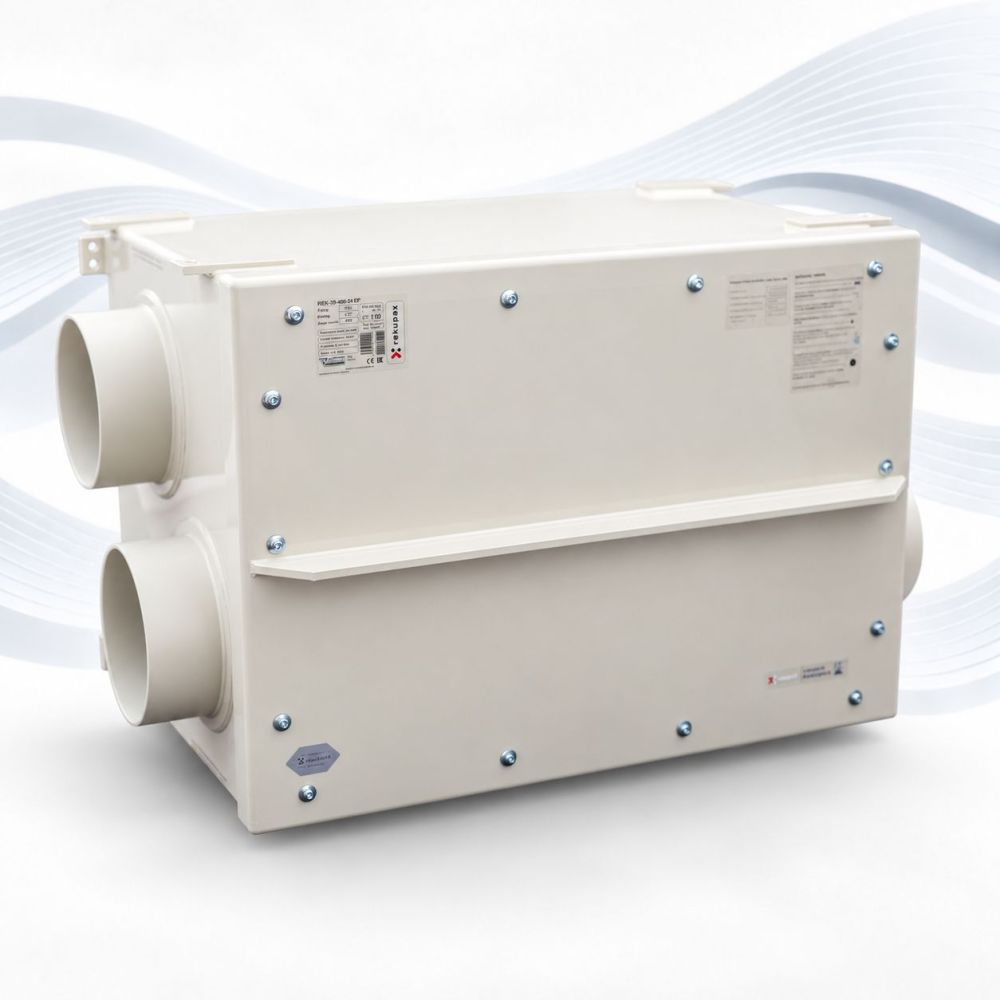

Cijelo kućište jedinice, prirubnice, okvir filtera, držači i ostale vanjske komponente izrađeni su od visokokvalitetnog polipropilena (PP). Konstrukcija je dizajnirana bez nepotrebnih metalnih dijelova, s naglaskom na maksimalnu otpornost u teškim uvjetima.
Materijal jedinice izuzetno je otporan na:
- klor i ozon tijekom rada bazena,
- kiseline i baze,
- otapala, alkohole i hlapljive organske spojeve (VOC),
- slanu maglu i korozivnu vlagu.
Konstrukcija koristi 100% zavarene spojeve. To znači da nema lijepljenih spojeva, nema samoljepljivih brtvi i postoji minimalan rizik od curenja. Svi važni brtveni elementi riješeni su mehanički i lako su zamjenjivi.
Glatke higijenske stijenke omogućuju jednostavno čišćenje i održavanje. Jedinica je dizajnirana tako da zahtijeva vrlo malo servisiranja uz održavanje visokog higijenskog standarda.
Zahvaljujući svojoj robusnoj konstrukciji, vrhunskoj kvaliteti i maksimalnoj higijenskoj sigurnosti, naše RECUBOX® jedinice dio su brojnih projekata ČVUT-a, uključujući jedinstveni S.A.W.E.R. sustav koji UCEEB razvija za dobivanje pitke vode iz zraka.
Izmjenjivač topline – RECUTECH EPOXY izvedba
Jedinica je opremljena izmjenjivačem u epoksidnoj izvedbi, prikladnim za rad u agresivnijim i korozivnim okruženjima.
- Otpornost na koroziju prema ASTM B117, ispitana u slanoj komori (NaCl 5% / 35 °C) do 1000 sati
- Visoka otpornost na otapala – npr. trikloretilen i tetrakloretilen
- Tehnički parametri odgovaraju aluminijskim protustrujnim izmjenjivačima bez epoksidnog premaza
Instalacija i održavanje
- Ventilatori nisu dio jedinice – ugrađuju se izravno u ventilacijske kanale, čime se štedi prostor u tehničkoj prostoriji.
- Po potrebi, ventilatori se mogu brzo zamijeniti bez zahvata u samu RECUBOX® jedinicu.
- Jedinica je dizajnirana za jednostavan servisni pristup i lako održavanje.
Bolji izbor od rekuperacije od nehrđajućeg čelika
Zahvaljujući svojstvima polipropilena, RECUBOX® X-POOL je u određenim primjenama vrlo atraktivna alternativa rješenjima od nehrđajućeg čelika. U agresivnom kemijskom okruženju čak i nehrđajući čelik s vremenom može korodirati, dok visokokvalitetna PP konstrukcija dugoročno zadržava svoju stabilnost i nepropusnost.
Savršen izbor za:
- Bazeni, vodeni parkovi, wellness centri i saune – okruženja s klorom i visokom vlagom
- Laboratoriji i digestori – povrat topline u blago agresivnim kemijskim okruženjima
- Kemijski pogoni i skladišta, uključujući benzinske postaje
- Lakirnice, galvanizacije i čistionice s korozivnim isparavanjima
- Poljoprivredni objekti – npr. okruženja s amonijakom ili silažnim plinovima
- Proizvodni i tehnološki spremnici u korozivnim i vlažnim okruženjima
Glavne prednosti RECUBOX® jedinica
 |

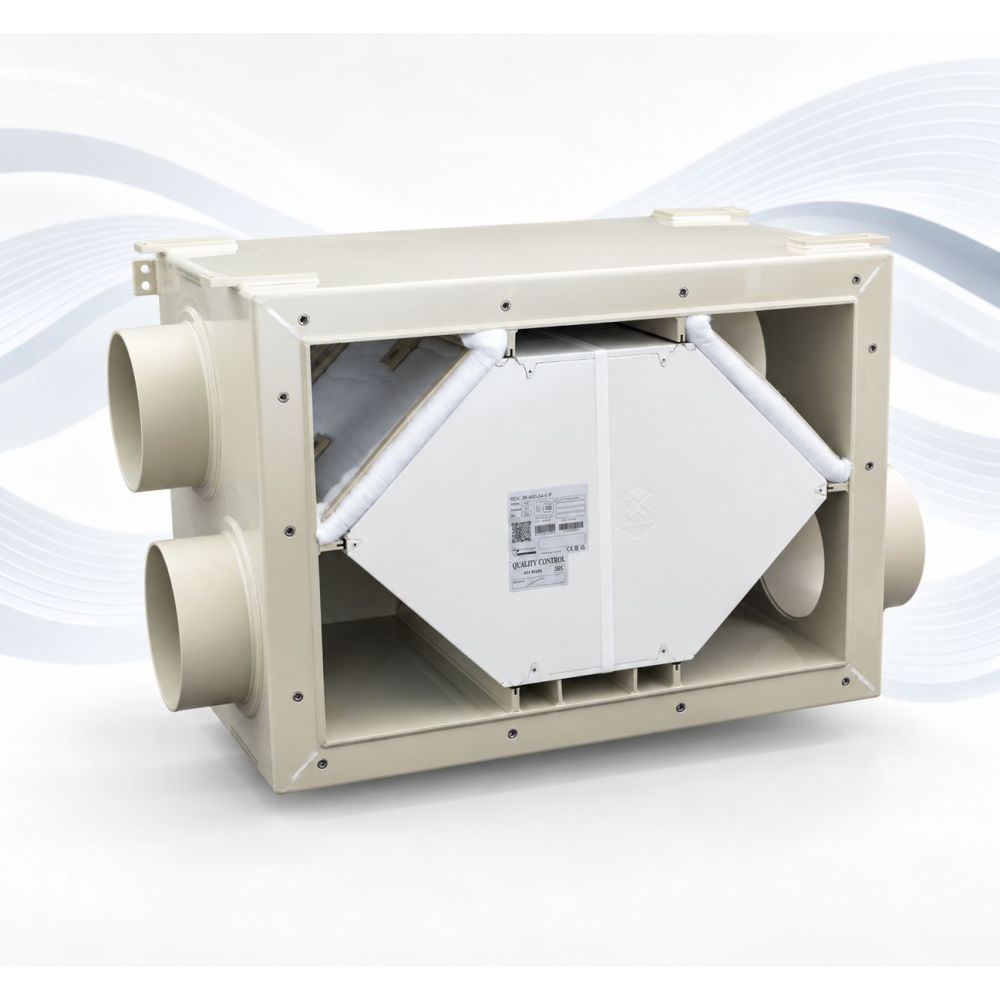

Jednostavno vađenje izmjenjivača Izmjenjivač se iz jedinice može izvaditi vrlo lako i brzo, doslovno jednim pokretom. |
 |
Maksimalna higijena Glatke stijenke i certificirani RECUTECH izmjenjivači (ILH Berlin) jamče najviši higijenski standard. |
 |
Mehaničko brtvljenje bez ljepila Izmjenjivač je zabrtvljen u preciznom utoru bez upotrebe ljepila koja s vremenom propadaju. |
 |
Bez vijaka, zakovica i ljepila Izrađen od jednog materijala tehnologijom zavarivanja vrućim plinom. Rezultat su apsolutno nepropusni spojevi. |
 |
Širok raspon veličina Zahvaljujući širokoj ponudi veličina, možemo dizajnirati prikladan model čak i za ograničene instalacijske prostore. |
 |
Kompatibilnost s RECUTECH izmjenjivačima Dizajnirano za kompletnu seriju RECUTECH izmjenjivača u EPOXY izvedbi certificiranih od strane EUROVENT-a. |
 |
Širok raspon snage RECUBOX® jedinice pokrivaju širok spektar primjena, od manjih instalacija do velikih tehnoloških pogona. |
 |
Maksimalna varijabilnost Položaj priključnih grla može se konfigurirati u vrlo širokom rasponu varijanti prema specifičnoj primjeni. |
 |
Zrcalna izvedba Sve varijante dostupne su i u zrcalnoj izvedbi s dvije pozicije za odvod kondenzata. |
Grafikon gubitka tlaka
Ovisnost gubitka tlaka PD [Pa] o volumnom protoku AV [m³/h] – izmjenjivač REK+53-400-24 EPOXY
Parametri: Ulazni zrak -3°C / 90% vlaž., Izlazni zrak 25°C / 60% vlaž. Rezultati certificirani od strane Euroventa.
Grafikon učinkovitosti
Ovisnost učinkovitosti EFF [%] o volumnom protoku AV [m³/h] – izmjenjivač REK+53-400-24 EPOXY
Parametri: Ulazni zrak -3°C / 90% vlaž., Izlazni zrak 25°C / 60% vlaž. Rezultati certificirani od strane Euroventa.
Mogućnosti za lokaciju priključnih grla
Izbor se vrši tijekom postupka narudžbe.
Navedene dimenzije su bez izolacije. U slučaju značajnih tehničkih promjena, bit ćete obaviješteni nakon narudžbe.
 |
A01 Široki izmjenjivač, 4 grla bočno Dimenzije: 835 (A) x 603 (B) x 504 (C) mm Crtež prikazuje klasičnu i zrcalnu izvedbu. |
 |
B01 Uski izmjenjivač, 4 grla bočno Dimenzije: 835 (B) x 603 (A) x 504 (C) mm |
 |
A02 Široki izmjenjivač, 2 grla gore, 2 bočno Dimenzije: 835 (A) x 603 (B) x 504 (C) mm |
 |
B02 Uski izmjenjivač, 2 grla gore, 2 bočno Dimenzije: 835 (B) x 603 (A) x 504 (C) mm |
 |
C01 Uski izmjenjivač, 4 grla gore Dimenzije: 663 (A) x 754 (C) x 875 (B) mm Povećane dimenzije osiguravaju optimalan protok zraka. |
Podaci
- EUROVENT certifikat:
- Da
- Materijal
- SIMONA AlphaPLUS - POLYPROPYLEN
- Radna temperatura [°C]
- -20 .. +80
- Zemlja podrijetla
- CZ
Koji kanal odabrati za ventilaciju bazena?
Odabir materijala ventilacijskog razvoda kod bazena jednako je važan kao i sama rekuperacija. Agresivno okruženje s prisutnošću klora u kombinaciji s visokom vlagom može uništiti neodgovarajuće odabrane kanale u roku od nekoliko mjeseci.
Zašto izbjegavati aluminij i jeftine „flexi” cijevi?
Uobičajeno korištene aluminijske fleksibilne cijevi (tzv. Alu-flexi, Sono-flexi) potpuno su neprikladne za bazenske hale. Isparenja klora uzrokuju brzu oksidaciju aluminija, koja se očituje pojavom bijelog praha i naknadnim probijanjem stijenke cijevi.
Pazite na propuštanja: Čim dođe do korozije cjevovoda, sustav gubi ravnotežu tlaka, povećava se vlaga u konstrukciji objekta i prijeti pojava plijesni oko nepropusnih dijelova razvoda.
Preporučeni materijali za RECUBOX® X-POOL
Za dugoročno pouzdan rad bazenske rekuperacije preporučujemo korištenje materijala koji su prirodno otporni na koroziju:
| Plastični kanali (PVC / PP) | Idealan izbor za bazene. Glatki plastični kanali 100% su otporni na klor i vlagu te imaju minimalne gubitke tlaka. |
| Nehrđajući čelični kanali | Premium rješenje s iznimnom mehaničkom otpornošću. Prikladno za dizajnerske vidljive razvode u unutrašnjosti hale. |
| Izolirani EPE kanali | Izvrsni za trase koje prolaze kroz negrijane prostore. Pjenasti polietilen ne upija vlagu i kemijski je inertan. |
Važno: Pad i odvod kondenzata
Gravitacija radi za vas:
Sve vodoravne trase kanala moraju biti postavljene s padom prema jedinici RECUBOX® (minimalni nagib 1–2 %). Budući da se RECUBOX® nalazi u najnižoj točki, sav kondenzat koji sadrži spojeve klora neprekidno otječe u izmjenjivač, a odatle izravno u odvod. Time se sprječava stvaranje „džepova” sa stajaćom vodom u kanalima.
Praktičan savjet: Ako na nekim mjestima morate koristiti fleksibilne kanale (npr. za spajanje priključaka), birajte isključivo plastične fleksibilne cijevi ili cijevi s unutarnjim slojem otpornim na kemikalije. Tako ćete izbjeći buduće skupe popravke u spuštenim stropovima.
Napomena: Pravilan odabir materijala kanala ključan je za očuvanje 12-godišnjeg jamstva na nepropusnost kućišta jedinice RECUBOX®. Neodgovarajući kanali mogu negativno utjecati na higijenu cijelog sustava.
