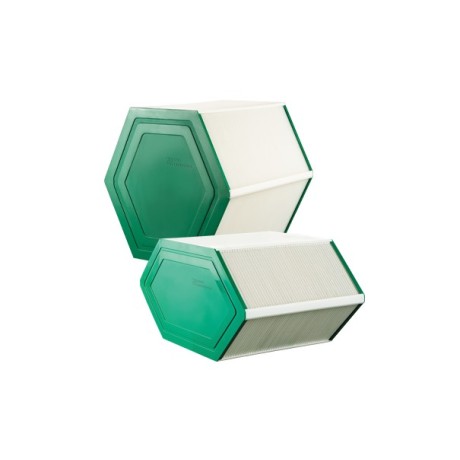

Thermwet Ventbox 300/400 - enthalpiewisselaar
Uitstekende enthalpiewisselaar voor Thermwet Ventbox 300/400 units, gefabriceerd met behulp van toonaangevende Duitse technologie.
De foto hoeft niet de werkelijke uitvoering van de warmtewisselaar weer te geven.
Deze enthalpiewisselaar is 100 % compatibel met de opgegeven ventilatie-unit en kan dankzij zijn eigenschappen betere prestaties bieden dan de originele enthalpiewisselaar.
Het is echter geen originele enthalpiewisselaar van de fabrikant van de unit.
Als we enige twijfel hebben of u het juiste type wisselaar hebt besteld, nemen we vóór verzending contact met u op om alles samen te bevestigen.
- De nieuwe generatie enthalpische tegenstroomwarmtewisselaars EX-P 03 biedt een alternatief voor standaard warmtewisselaarmodellen. Wanneer deze warmtewisselaars in woonruimten met een lage luchtvochtigheid worden gebruikt, zorgen ze voor een aangenaam binnenklimaat door vocht uit de uitlaatlucht terug te winnen.

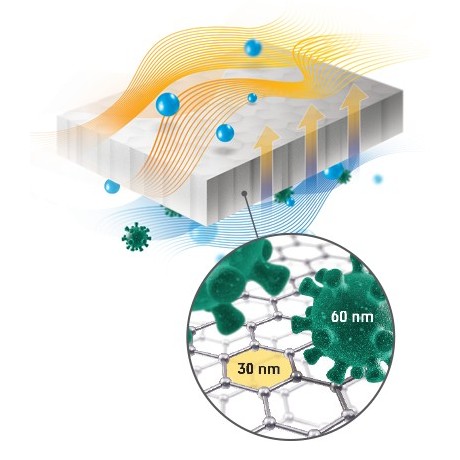

- Dit proces is mogelijk dankzij een uniek polymeermembraan met een microporeuze structuur die de doorgang van waterdampmoleculen toestaat, maar de doorgang van bacteriën, ziektekiemen, schimmels, gassen en geuren blokkeert. Dankzij dit ontwerp kunnen ook in sanitaire ruimtes, keukens, laboratoria en andere ruimtes met voortdurende bronnen van luchtvervuiling een hoge hygiënestandaard worden gehandhaafd.
- In de luchtkanalen van de warmtewisselaarplaten bewegen de toe- en afvoerluchtstromen in tegengestelde richting. Via het warmtewisselaarmembraan wordt voelbare en latente warmte-energie overgedragen.
- Uit een vergelijking van een standaard platenwarmtewisselaar (RSX-P 03-serie) en een enthalpische warmtewisselaar (EX-P 03-serie) blijkt dat standaard warmtewisselaars een hogere voelbare warmteterugwinningsefficiëntie hebben vergeleken met enthalpische warmtewisselaars. De enthalpische warmtewisselaars uit de EX-P 03-serie hebben echter een hogere algehele warmteterugwinningsefficiëntie vanwege het terugwinnen van latente warmte uit waterdamp.
ONTWERP

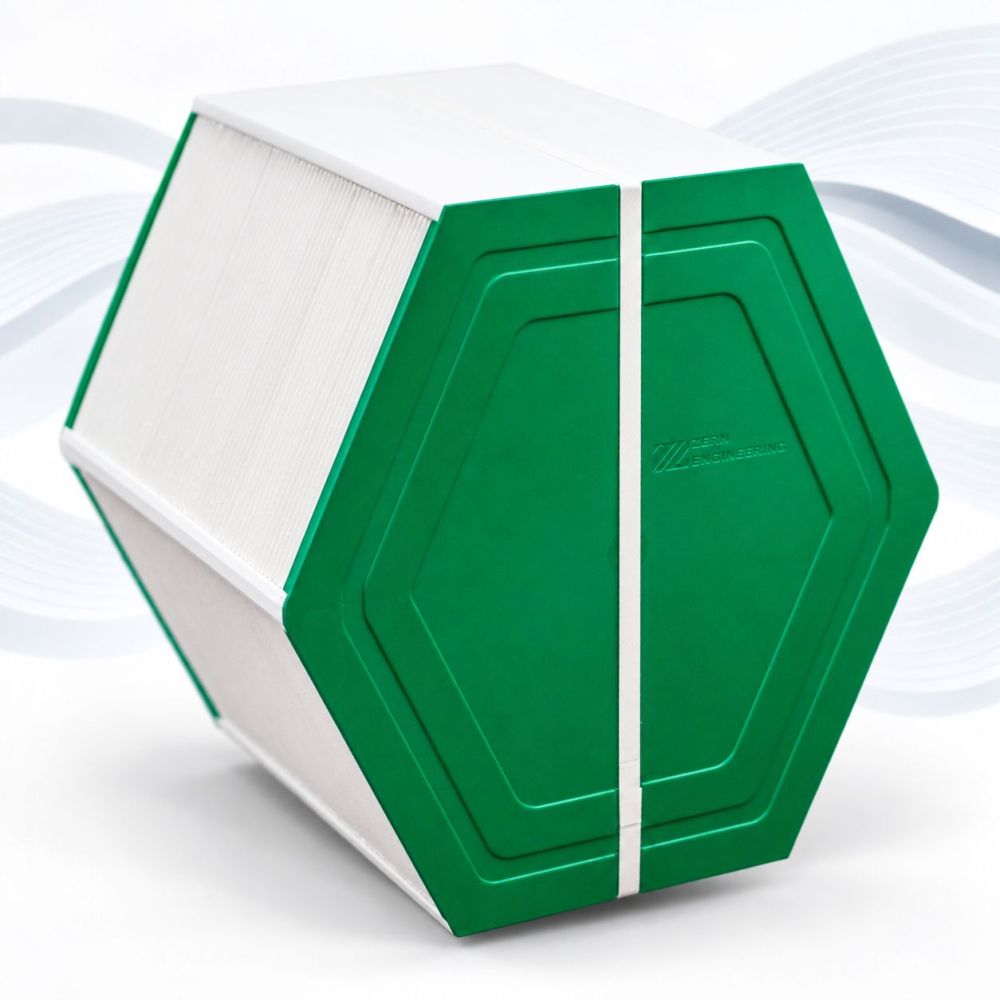

- De enthalpiewarmtewisselaar EX-P 03 heeft dezelfde vorm als de standaardwisselaar RSX-P 03 en is daarom probleemloos te vervangen.
- De geometrie van de lamellen is ontwikkeld om de efficiëntie van de warmte- en vochtoverdracht te maximaliseren
- De behuizing van de wisselaar is extra stijf, wat een lange levensduur garandeert
GEBRUIKTE MATERIALEN
- De warmtewisselaarvinnen zijn gemaakt van een microporeus polymeermembraan met een antibacteriële coating
- HPS is een hoogwaardig gehard polystyreen met een hoge stabiliteit en duurzaamheid. Hiervan wordt de bekleding gemaakt.
- Voor het afdichten en verbinden van de lamellen en de behuizing wordt een hoogwaardige synthetische smeltlijm op basis van polymeren gebruikt. Deze lijm wordt gebruikt in de voedingsmiddelen- en farmaceutische industrie.
BEDRIJFS- EN OPSLAGOMSTANDIGHEDEN
- De gebruikte materialen maken het mogelijk om warmtewisselaars te gebruiken, op te slaan en te transporteren bij temperaturen van -25 tot +50 °C.
- Het is verboden warmtewisselaars in direct zonlicht te bewaren.
- EX-P 03 enthalpiewarmtewisselaars bevriezen in de winter niet onder normale bedrijfsomstandigheden.
ONDERHOUD VAN DE WARMTEWISSELAAR
- De warmtewisselaar kan niet worden gebruikt zonder dat er op beide luchtinlaten filters zijn geïnstalleerd.
- Filters moeten regelmatig gecontroleerd en indien nodig vervangen worden.
- Maak de warmtewisselaar schoon door deze te spoelen met warm water tot 30°C.
- Gebruik geen hogedrukwaterstraal of een perslucht, aangezien dit het ultradunne membraan zou kunnen beschadigen.
 |
|
 |
|
Datasheet
- EUROVENT-certificering:
- ISO 9001, REACH
- Lattenmateriaal:
- Hygiënisch plastic (HPS) + POLYMEERMEMBRAAN
- Omhulselmateriaal:
- HPS (hygiënisch plastic)
- Bedrijfstemperatuur [°C]
- Van -25 tot +50
- Fabrikant van de eenheid
- Thermwet
- Land van herkomst
- DUITSLAND
Specifieke referenties
- ean13
- 8592919271470
- drukverlies bij verschillende luchtdebieten
- warmteoverdrachtsrendement
- vochtoverdrachtsrendement
- Buitenluchttemperatuur: 5 °C
- Relatieve vochtigheid van de buitenlucht: 72 %
- Temperatuur van de afvoerlucht: 25 °C
- Relatieve vochtigheid van de afvoerlucht: 50 %
Entalpiewisselaars voor ventilatie-units – vergelijking
Bij Rekupex bieden wij entalpiewisselaars aan voor een breed assortiment ventilatie-units van verschillende fabrikanten. Wij breiden ons assortiment voortdurend uit om zoveel mogelijk veelgebruikte ventilatiesystemen op de markt te kunnen dekken.
Ook onze klanten spelen een belangrijke rol bij het uitbreiden van ons assortiment door ons te helpen nieuwe types ventilatie-units en hun compatibele entalpiewisselaars te identificeren. Dankzij deze samenwerking kunnen wij ons aanbod voortdurend verder ontwikkelen en aanpassen aan de werkelijke behoeften van gebruikers. Dank u voor uw feedback en suggesties.
Om het gemakkelijker te maken de verschillen te begrijpen tussen entalpiewisselaars van RECUTECH, ZERN Engineering, CORE en AIRWOODS, hebben wij een duidelijke technische vergelijking opgesteld van wisselaars met dezelfde afmetingen 366 × 366 × 400 mm, die rechtstreeks met elkaar kunnen worden vergeleken dankzij hun identieke afmetingen.
Het overzicht bevat ook drie belangrijke grafieken, waarmee het gedrag van de wisselaars kan worden vergeleken afhankelijk van het volumetrische luchtdebiet:
Grafieken van de technische vergelijking
Klik op de grafiek om de detailweergave in hoge resolutie te openen.
Drukverlies vs. volumetrisch luchtdebiet
Warmteoverdrachtsrendement
Vochtoverdrachtsrendement
Ingangscondities volgens EN 308:2022
De resultaten zijn verkregen met behulp van de selectie- en ontwerpsoftware van de afzonderlijke fabrikanten.
Vergelijking van entalpiewisselaars (366 × 366 × 400 mm)
De invoerparameters zijn geharmoniseerd volgens EN 308:2022, tenzij anders vermeld. Voor AIRWOODS zijn andere invoerwaarden gebruikt volgens de documentatie van de fabrikant, waardoor de invoergegevens afwijken.
Veeg op mobiel de tabel opzij.
| Parameter | CORE F-ERV 366 | ZERN EC-EX6 366 | RECUTECH METALPIC RKF+16 | AIRWOODS WXL-LB 366* |
|---|---|---|---|---|
| Foto van de wisselaar |  Klik om te vergroten
|
 Klik om te vergroten
|
 Klik om te vergroten
|
 Klik om te vergroten
|
| Ingangscondities | ||||
| Buitenluchttemperatuur [°C] | 5 | 5 | 5 | -5 |
| Relatieve vochtigheid van de buitenlucht [%] | 72 | 72 | 72 | 25 |
| Temperatuur van de afvoerlucht [°C] | 25 | 25 | 25 | 25 |
| Relatieve vochtigheid van de afvoerlucht [%] | 50 | 50 | 50 | 80 |
| Prestaties bij een volumetrisch luchtdebiet van 150 m³/h | ||||
| Drukverlies [Pa]¹ | 28 | 37,65 | 25,18 ⭐ beste waarde | 29,9 |
| Temperatuurrendement [%]¹ | 84,1 | 82,36 | 87,1 ⭐ beste waarde | 85,75 |
| Vochtoverdrachtsrendement [%]¹ | 70,9 | 58,96 | 66,5 | 75,73 ⭐ beste waarde |
| Prestaties bij een volumetrisch luchtdebiet van 400 m³/h | ||||
| Drukverlies [Pa]¹ | 134 | 141 | 114 ⭐ beste waarde | – |
| Temperatuurrendement [%]¹ | 77,5 | 71,4 | 78,3 ⭐ beste waarde | – |
| Vochtoverdrachtsrendement [%]¹ | 51,7 | 47,84 | 58 ⭐ beste waarde | – |
| Constructie en materialen | ||||
| Materiaal van de behuizing van de wisselaar | Niet-gespecificeerd kunststof | HPS (High Pressure Structure) | Corrosiebestendig aluminium | Niet-gespecificeerd kunststof |
| Type constructie van de wisselaar | Polymeer platenwisselaar | Polymeer platenwisselaar | Metalen entalpiewisselaar ⭐ | Polymeer platenwisselaar |
| Drager van het entalpiemembraan | Het membraan maakt deel uit van het dragermateriaal | HPS (High Pressure Structure) | Aluminium drager (strekmetaal) | Kunststof scheiders |
| Type entalpiemembraan | Vormbaar polymeermembraan (geïntegreerd in de platen) | Microporeus polymeermembraan | Ionenwisselingsmembraan (METALPIC) | Microporeus polymeermembraan |
| Transportverpakking | Bescherming van polystyreen + kartonnen doos | Bescherming van polystyreen + kartonnen doos | Houten transportkist (ook geschikt voor het bewaren van de originele wisselaar) | Bescherming van polystyreen + kartonnen doos |
| Beoordeling door REKUPEX | ||||
| Algemene beoordeling | Hoog rendement bij lagere debieten. Dankzij het lage gewicht en de gladde behuizing stelt deze minimale eisen aan de installatie. | Robuuste en mechanisch duurzame constructie. Goede beschikbaarheid van afmetingen voor een breed scala aan ventilatie-units. | Volledig aluminium wisselaar met METALPIC-membraan. Uitstekende verhouding tussen rendement en drukverlies. Het hoogste warmteoverdrachtsrendement en bij hogere luchtdebieten ook een zeer goede vochtoverdracht. | Beproefde wisselaars die door een aantal Europese fabrikanten van units worden gebruikt dankzij een goede prijs-/prestatieverhouding. |
| Sterke punten | Zeer goed vochtrendement bij lagere luchtdebieten. Laag gewicht. | Zeer degelijke afwerking en hoge mechanische duurzaamheid. | Zeer goede resultaten bij middelhoge en hogere debieten. Laag drukverlies over het volledige bereik. | Gunstige prijs met behoud van goede parameters. |
| Mogelijkheid om de afmetingen van de wisselaar aan te passen | Beperkt | Beperkt | Zeer ruime mogelijkheden om afmetingen aan te passen ⭐ | Beperkt |
| Beschikbaarheid van nieuw geïdentificeerde en minder gangbare wisselaars | Beperkte beschikbaarheid | Goede beschikbaarheid | Zeer goede beschikbaarheid ⭐ | Beperkte beschikbaarheid |
| Opmerking over de fabrikant | – | – | RECUTECH biedt uitstekende technische en klantondersteuning, waardoor wisselaars efficiënt kunnen worden ontworpen, aangepast en geïntegreerd in een breed scala aan ventilatie-units. Dankzij de robuuste constructie met aluminium behuizing zijn deze wisselaars ook zeer geschikt voor retrofittoepassingen en de modernisering van oudere ventilatie-units. | – |
| Certificering en conformiteit | ||||
| Eurovent | – | – | JA | – |
| DIN ISO 9001:2015 | JA | JA | JA | – |
| Hygiënecertificaat | VDI 6022 | VDI 6022 | VDI 6022 | ANTI BACTERIAL + Antimicrobial test report |
| RoHS | JA | JA | JA | JA |
| REACH | JA | JA | JA | JA |
| Gegevensbron en berekening | ||||
| Fabrikant van de wisselaar | CORE GmbH | ZERN Engineering | RECUTECH | AIRWOODS |
| Beschikbaarheid (verkoop) | www.rekupex.cz | www.rekupex.cz www.rekupex.de |
www.rekupex.cz www.rekupex.de |
Op aanvraag per e-mail: info@rekupex.cz |
| Berekende afmeting | 366 × 366 × 400 mm | 366 × 366 × 400 mm | 366 × 366 × 400 mm | 366 × 366 × 400 mm |
| Berekeningssoftware | Online (website van de fabrikant) | Online (website van de fabrikant) | Offline ontwerpselector | Offline ontwerpselector |
| Datum van de berekening | 3 maart 2026 | 3 maart 2026 | 3 maart 2026 | 3 maart 2026 |
⭐ beste waarde in de betreffende categorie
¹ De waarden zijn bepaald op basis van berekeningen in de selectiesoftware van de fabrikanten onder de invoercondities volgens EN 308:2022.
* Voor AIRWOODS zijn andere invoerwaarden volgens de documentatie van de fabrikant gebruikt.
Aanbeveling van REKUPEX
Op basis van onze langdurige ervaring met het ontwerpen en integreren van entalpiewisselaars in verschillende typen ventilatie-units bevelen wij in het bijzonder de wisselaars van RECUTECH aan, die opvallen door hun zeer goede verhouding tussen rendement en drukverlies, robuuste constructie en vooral door de uitstekende technische ondersteuning van de fabrikant.
Dankzij deze samenwerking kunnen de wisselaars eenvoudig worden aangepast aan een breed scala aan ventilatie-units, inclusief retrofit-installaties in oudere apparatuur.
Welke entalpiewisselaar moet u kiezen?
Uit de vergelijking blijkt dat individuele fabrikanten hun wisselaars optimaliseren voor verschillende bedrijfsomstandigheden. Sommige wisselaars behalen zeer goede resultaten vooral bij lagere volumetrische luchtdebieten, terwijl andere zijn geoptimaliseerd voor middelhoge en hogere luchtdebieten.
Bij het kiezen van een entalpiewisselaar is het daarom belangrijk om niet alleen naar het rendement zelf te kijken, maar ook naar het drukverlies, de constructie van de wisselaar, de compatibiliteit met de ventilatie-unit, de mogelijkheid om afmetingen aan te passen en de beschikbaarheid van vervangingswisselaars.
Veelgestelde vragen over entalpiewisselaars
Wat is het verschil tussen een entalpiewisselaar en een standaard warmteterugwinwisselaar?
Een entalpiewisselaar draagt niet alleen warmte over, maar ook een deel van het vocht uit de afvoerlucht naar de toevoerlucht. Dit helpt om een comfortabeler binnenvochtigheidsniveau te behouden, vooral tijdens het winterseizoen.
Wat is het typische rendement van een entalpiewisselaar?
Het temperatuurrendement van moderne entalpiewisselaars ligt gewoonlijk ongeveer tussen 75–90 %.
Het vochtoverdrachtsrendement is meestal lager en ligt doorgaans ongeveer tussen 40–75 %.
Beide waarden worden sterk beïnvloed door het ontwerp van de wisselaar, de kwaliteit van het membraan en vooral het volumetrische luchtdebiet waarbij de wisselaar werkt.
Kan een entalpiewisselaar in een oudere ventilatie-unit worden geïnstalleerd?
Ja, bij RekupeX verkopen wij niet alleen wisselaars, maar passen wij ze ook technisch aan voor specifieke ventilatie-units. Wij produceren onze eigen afdichtings- en montageprofielen en indien nodig maken wij ook verloopbehuizingen. Hierdoor kunnen wij ook voor oudere ventilatie-units een entalpische vervangingswisselaar aanbieden, waarbij compatibiliteit op het eerste gezicht problematisch kan lijken. Een typisch voorbeeld zijn wisselaars voor Atrea-units.
Opmerking: De technische gegevens en grafieken in dit overzicht zijn opgesteld op basis van de technische documentatie van de afzonderlijke fabrikanten en de resultaten van hun selectie- of ontwerptools. Hoewel wij er alles aan hebben gedaan om een maximale nauwkeurigheid te waarborgen, kunnen individuele waarden variëren afhankelijk van de specifieke bedrijfsomstandigheden, de configuratie van de unit of updates van de door de fabrikanten verstrekte gegevens.
De vermelde REKUPEX-beoordeling is gebaseerd op onze langdurige praktische ervaring met het ontwerpen, verkopen en integreren van entalpiewisselaars in verschillende typen ventilatie-units.
Als een fabrikant een onjuistheid opmerkt of een opmerking heeft over de vermelde gegevens, stellen wij een bericht zeer op prijs en passen wij de gegevens graag aan.
Als u niet zeker weet welke entalpiewisselaar geschikt is voor uw ventilatie-unit, neem dan gerust contact met ons op. Wij helpen u graag bij het kiezen van de juiste oplossing.
Een enthalpiewisselaar is geschikt voor gebruik het hele jaar door. In de winter voorkomt hij dat de lucht te droog wordt, en in de zomer helpt hij een aangename luchtvochtigheid en temperatuur te behouden door warmteoverdracht te verminderen en een deel van het vocht terug te voeren naar de verse lucht. Dit verhoogt het comfort en bespaart energie gedurende het hele jaar.
Ja, het gebruik van een enthalpiewisselaar is volledig veilig. Het membraan is ontworpen om uitsluitend waterdampmoleculen door te laten, terwijl het de doorgang van bacteriën, geuren en schadelijke stoffen voorkomt. Alle enthalpiewisselaars die wij aanbieden zijn hygiënisch getest en gecertificeerd.
An enthalpic heat exchanger works on the principle of counterflow air streams. During ventilation, two separate airflows meet inside – the warm, humid exhaust air from indoors and the cold fresh air from outside. A special membrane transfers both heat and water vapor from the exhaust air to the incoming fresh air without mixing the two streams. This way, fresh air enters the home with a more comfortable temperature and humidity, improving comfort while saving energy.
An enthalpic heat exchanger will always help improve indoor humidity, as it transfers part of the moisture from exhaust air back into the fresh supply air. It cannot be guaranteed that ideal levels (typically 40–60%) will be achieved, since the final humidity also depends on other factors – such as household habits, number of occupants, natural moisture sources, and outdoor climate conditions.
However, we can guarantee that humidity will improve, because it is physically impossible for the return of moisture not to contribute to higher values.
Hoe lang duurt het voordat de luchtvochtigheid in mijn woning toeneemt bij gebruik van een enthalpiewisselaar?
Een enthalpiewisselaar creëert geen vocht – hij verplaatst alleen zoveel mogelijk vocht van de afvoerlucht naar de toevoerlucht. Als u eerder een standaard wisselaar gebruikte, werd niet alleen de lucht, maar ook de bouwconstructie (muren, plafonds, vloeren) en poreuze materialen uitgedroogd. Daarom kan het herstel van de luchtvochtigheid langer duren en is geduld nodig.
Elke door ons geleverde enthalpiewisselaar is 100% functioneel en verbetering is altijd gegarandeerd. Wij raden aan om natuurlijke vochtbronnen te behouden (planten, koken, was drogen). Als u luchtbevochtigers gebruikt, laat deze dan werken totdat de luchtvochtigheid dankzij de enthalpiewisselaar een acceptabel niveau bereikt. Daarna kunnen ze geleidelijk worden afgebouwd.
Yes. Unlike a standard exchanger, an enthalpic heat exchanger transfers part of the humidity back into the fresh air. This process is gradual, but you can speed it up by adding humidity – either naturally (plants, drying clothes, washing floors) or with humidifiers. Once the humidity has returned to a stable, optimal level, additional humidification can be reduced.
No, an enthalpic heat exchanger does not generate humidity by itself. It only transfers part of the moisture from the exhaust air back into the fresh supply air. If humidity in your home is too high, the cause lies elsewhere (e.g., insufficient ventilation, drying clothes indoors without venting, or residual construction moisture). The enthalpic exchanger helps balance humidity and prevents extreme fluctuations.
Zvýší entalpický výměník vlhkost v domě?
Ano, entalpický výměník dokáže vracet část vlhkosti z odpadního vzduchu zpět do přívodu a tím zvyšuje vlhkost v interiéru.
V praxi se běžně jedná o zvýšení o 10–15 % během topné sezóny, v ideálních podmínkách může být nárůst i 25–30 %.
Potvrzuje to i reálný test nezávislého uživatele, který entalpický výměník RECUTECH instaloval do své jednotky AEREX a dlouhodobě měřil změny vlhkosti v domě.
Je důležité si uvědomit, že entalpický výměník vlhkost nevytváří, ale pouze ji postupně vrací. Výsledek se proto projeví až v průběhu dní až týdnů.
Omdat een enthalpiewisselaar ook vocht overdraagt, zou men kunnen denken dat het risico op schimmelvorming groter is. In werkelijkheid wordt al het vocht afgevoerd met de verse lucht, waardoor het risico op schimmelvorming niet bestaat.
Onze aanbeveling is de unit in de wintermaanden nooit uit te schakelen, zodat de afvoer van vocht continu gewaarborgd blijft. Als u de unit toch moet uitschakelen, verwijder dan de wisselaar, spoel hem met schoon water, droog hem grondig en plaats hem daarna terug.
Kan ik de condensafvoer afsluiten als ik een standaard warmtewisselaar vervang door een enthalpiewisselaar?
Nee, sluit de condensafvoer nooit af.
Hoewel enthalpiewisselaars dankzij vochtterugwinning slechts een minimale hoeveelheid condens produceren, kan bij sterke vorst en bepaalde luchtvochtigheid toch condens ontstaan. Het afsluiten van de afvoer kan leiden tot onherstelbare schade aan de ventilatie-unit.
Ja, de installatie is niet ingewikkeld. Volg eenvoudig de handleiding van uw ventilatie-unit. Net als bij een standaard wisselaar moet deze af en toe worden verwijderd voor reiniging – de procedure is hetzelfde, u plaatst eenvoudig de enthalpiewisselaar in plaats van de originele.
Ik weet niet zeker welk type wisselaar in mijn unit zit of ik heb mijn model niet op jullie webshop gevonden. Wat moet ik doen?
Neem gerust contact met ons op met elk type unit. Wij doen ons best om een 100% compatibele wisselaar te leveren voor elk ventilatiesysteem.
In alle gevallen zijn de door ons aangeboden wisselaars identiek aan de originele onderdelen die door fabrikanten worden gebruikt, en vaak zelfs van hogere kwaliteit. Toch moeten wij vermelden dat wij geen officiële distributeurs zijn van reserveonderdelen van fabrikanten. Transparantie is voor ons essentieel.
De lamellen van de enthalpiewisselaar werken aan beide zijden op dezelfde manier, waardoor de oriëntatie van de lamel zelf niet van belang is. Het is echter belangrijk dat de wisselaar na reiniging en opnieuw plaatsen altijd in dezelfde oriëntatie wordt teruggeplaatst, zodat de kanalen voor verse lucht bestemd blijven voor verse lucht en de kanalen voor afvoerlucht voor afvoerlucht.
Het onderhoud van een enthalpiewisselaar is niet complexer dan dat van een standaard wisselaar. De instructies staan in de handleiding en in onze video. Kort samengevat: stofzuig de wisselaar eerst met een zachte borstel en spoel hem daarna met schoon water (max. 50 °C). Gebruik nooit perslucht of een hogedrukreiniger.
Laat na het spoelen al het water weglopen. Restvocht kan voorzichtig worden verwijderd met een föhn, maar alleen met koude lucht. Plaats de wisselaar na volledige droging terug in dezelfde positie.
Chemische middelen worden niet aanbevolen. Alleen bij desinfectie kan een zwakke oplossing van perazijnzuur (0,1–0,2 %) worden gebruikt, gevolgd door grondig spoelen.
The sealing tape must be applied around the perimeter of the exchanger, so that when inserted it presses firmly against the unit walls and prevents false air from being drawn in. The surface of the exchanger must be dry and clean before application. Always apply the tape straight, without gaps or folds, to ensure proper sealing.
