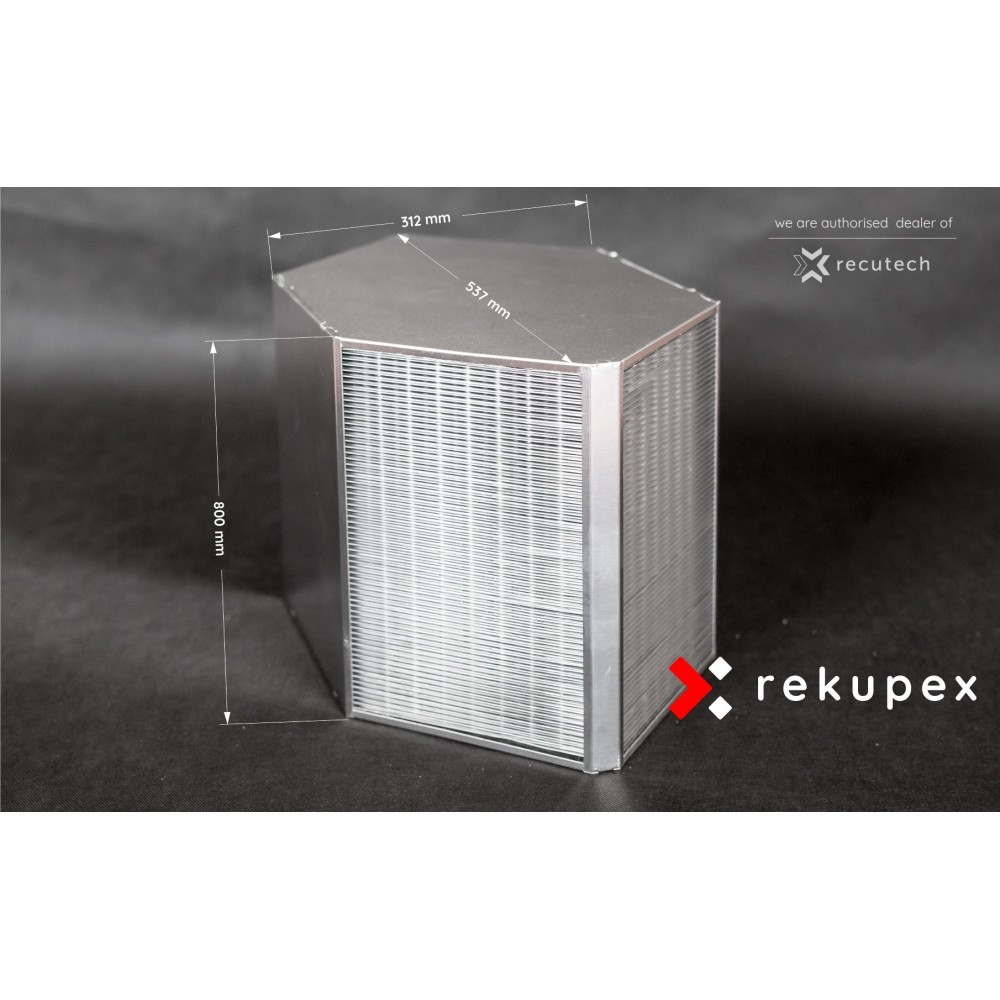

Enthalpische warmtewisselaar RFC+31-800-25 RECUTECH (enthalpische recuperator voor luchtterugwinning)

De RFK+ / RFC+ serie is een volledig enthalpisch alternatief voor de REK+ tegenstroom aluminium warmtewisselaars, die dankzij innovatieve techniek naast een thermisch rendement tot 90% ook een zeer hoog vochtigheidsrendement bieden. Dankzij dezelfde afmetingen is het bovendien eenvoudig om de aluminium en kunststof wisselaar te vervangen, zonder verdere aanpassingen aan de warmteterugwinningsunit.

• Thermisch rendement tot 90%
• Latente efficiëntie tot 75%
• Hoge weerstand tegen onevenwichtige druk
• Hoge selectieve permeabiliteit
• Uniek METALPIC-materiaal
• Hoogste thermische efficiëntie van alle enthalpieproducten op de markt
• Hoge vochtigheidsefficiëntie
• Het maximale inlaat-/uitlaatdrukverschil van 800 Pa overtreft andere enthalpieproducten met een polymeermembraan
• Condensatiereductie en aanzienlijke verlaging van het vriespunt
• Permeatie van alleen waterdamp door een zeer selectief permeabel membraan
• Gegarandeerde dichtheid dankzij 100% productietesten
• Gebruik met standaard units dankzij gestandaardiseerde afmetingen
• Eurovent-certificering, hygiënecertificering volgens VDI 6022 en brandreactieclassificatie volgens EN 13501-1

Grafiek van de afhankelijkheid van het drukverlies - PD [Pa] van de volumestroom AV [m3/h] - RECUTECH RFC+31-800-25 warmtewisselaar

Parameters voor de winterperiode volgens de EUROVENT-organisatie

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - RECUTECH RFC+31-800-25- wisselaar

Parameters voor de winterperiode volgens de EUROVENT-organisatie

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de relatieve vochtigheid RH [%] - RECUTECH RFC+31-800-25 -wisselaar

Parameters voor de winterperiode volgens de EUROVENT-organisatie

binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur -3°C en relatieve vochtigheid 90%, binnenluchttemperatuur 25°C en relatieve vochtigheid 60%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent

/>

Wat is uniek aan de RECUTECH-enthalpiewisselaar?

---

Hoge thermische efficiëntie – Dankzij materialen die het mogelijk maken om het warmtewisselingsoppervlak te vormen en zo te vergroten, bedraagt de warmteoverdrachtsefficiëntie maximaal 90% . Wij gebruiken geen afstandhouders omdat deze niet nodig zijn.

Vochtoverdrachtsrendement tot 75% .

Dichtheid – Zoals u gewend bent van RECUTECH-wisselaars, zijn ze dicht. Ook wat betreft de enthalpie doen wij geen concessies. Wij testen ze allemaal en alleen de strakke stukken passen bij jou.

Hoge weerstand tegen drukverschillen – Dankzij de stijfheid van de gebruikte materialen zijn onze warmtewisselaars bestand tegen drukverschillen van 800 Pa. Ze zijn ook geschikt voor gebruik in een configuratie waarbij één ventilator in het apparaat lucht aanzuigt en de andere lucht blaast.

Hoge selectiviteit – Ons membraan is zeer selectief. Er komt alleen waterdamp doorheen, geen andere gassen. Selectiviteit wordt geverifieerd door middel van testen.

Eenvoudige vervanging in bestaande installaties – Dankzij dezelfde afmetingen en vergelijkbare thermische efficiëntieparameters kunt u de wisselaar in het toestel eenvoudig vervangen door een enthalpiewisselaar.

Hoe zijn deze parameters bereikt?

---

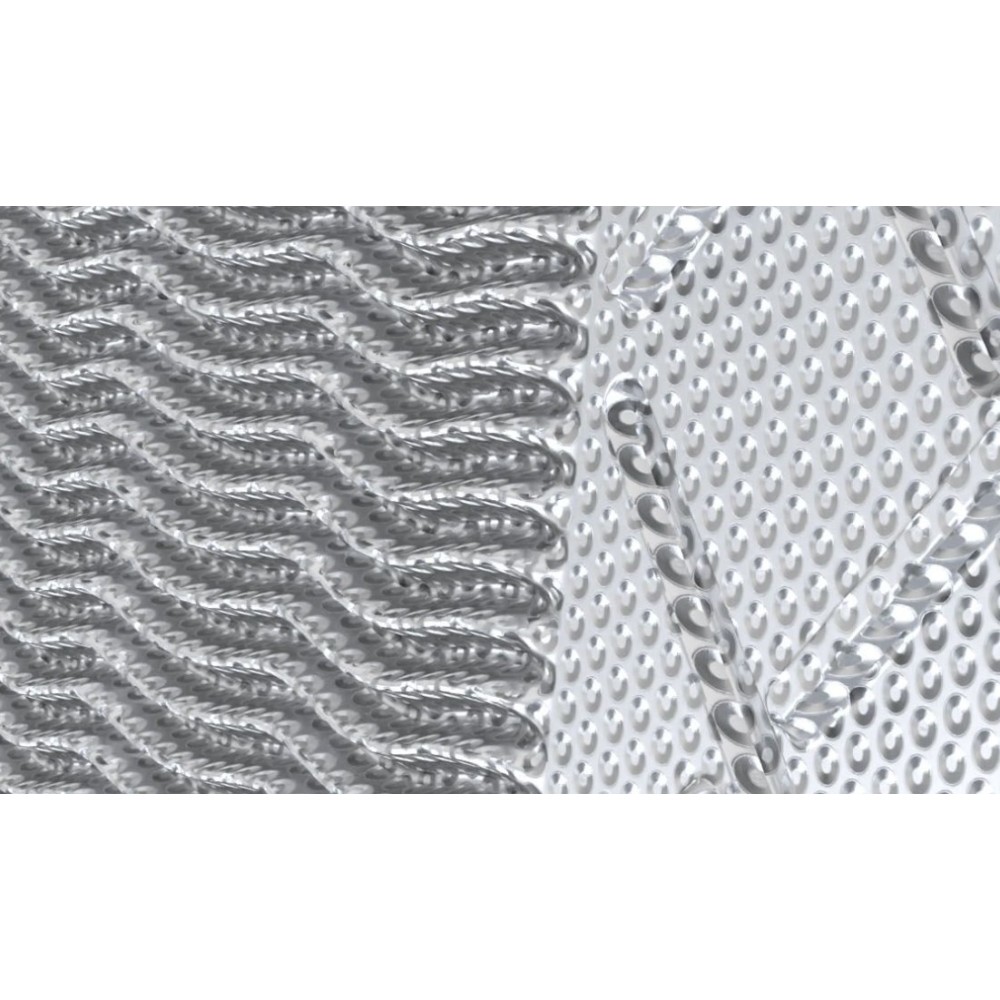

Dit komt voornamelijk door het gebruik van een uniek materiaal genaamd Metalpic , dat wordt gebruikt in de Recutech-enthalpiewisselaars. Dit materiaal is uitsluitend voor dit doel ontwikkeld en gemaakt door Recutech. Het is een sandwichmateriaal waarbij elk onderdeel zijn eigen, duidelijk gedefinieerde functie heeft.

Het bestaat uit speciaal behandeld geëxpandeerd aluminium met het grootst mogelijke open oppervlak. De belangrijkste functie hiervan is het creëren van een ondersteunende structuur voor het tweede onderdeel, een zeer dun polymeermembraan. Waarom aluminium? Omdat dit materiaal warmte goed geleidt en gemakkelijk recyclebaar is.

Het tweede deel van de sandwich is een polymeermembraan . De belangrijkste functie ervan is het overbrengen van vocht en het zorgen voor de dichtheid van het resulterende materiaal. Het is een ionenuitwisselingsmembraan dat selectief permeabel is.

Dankzij de strekmetalen ondersteuning kan het membraan zeer dun zijn. Hoe dunner het membraan, hoe beter de vochtafvoer. De twee delen van deze sandwich zijn door middel van lamineren aan elkaar verbonden.

NDaarom wordt dit materiaal nu al verwerkt als klassieke aluminiumfolie voor warmtewisselaars van de series REK en REC. Bij dit proces moeten de twee delen van de sandwich, net als aluminium, de relatieve uitrekking opvangen die optreedt bij het uitrekken.

Dankzij deze eigenschappen is het mogelijk om een lamel te creëren die tijdens het vormen wordt verstevigd en waarvan het warmte- en vochtuitwisselingsoppervlak wordt vergroot. Door het uitrekken wordt het membraan nog zwakker en zoals we hierboven al schreven: hoe dunner het membraan, hoe beter het vochttransport.
