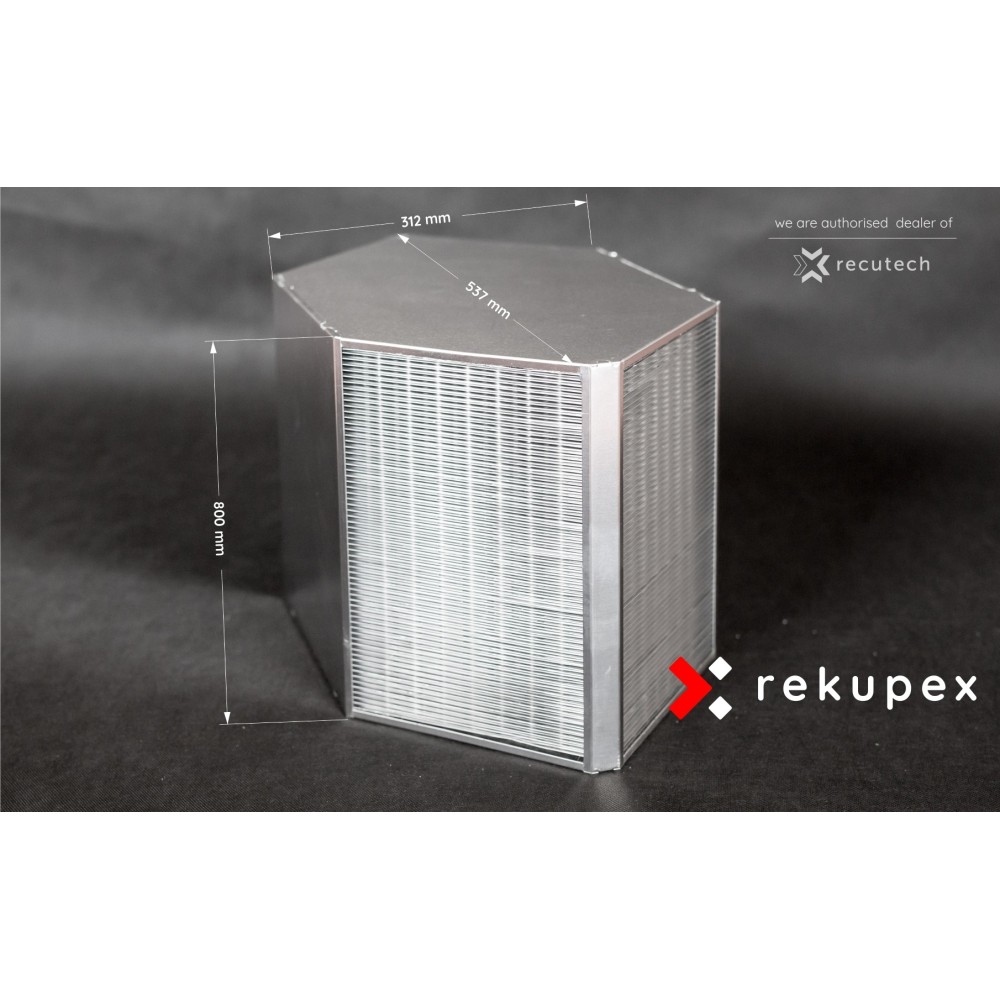

Wymiennik ciepła entalpiczny RFC+31-800-25 RECUTECH (wymiennik entalpiczny do odzysku powietrza)

Seria RFK+ / RFC+ to w pełni entalpiczna alternatywa dla przeciwprądowych aluminiowych wymienników ciepła REK+, która dzięki innowacyjnej technologii oferuje oprócz sprawności cieplnej sięgającej 90% również bardzo wysoką sprawność odprowadzania wilgoci. Dzięki tym samym wymiarom możliwa jest także łatwa wymiana wymiennika aluminiowego i plastikowego bez konieczności dalszych przeróbek jednostki odzysku ciepła.

• Sprawność cieplna do 90%
• Ukryta sprawność do 75%
• Wysoka odporność na nierównomierne ciśnienie
• Wysoka selektywna przepuszczalność
• Unikalny materiał METALPIC
• Najwyższa sprawność cieplna spośród wszystkich produktów entalpicznych dostępnych na rynku
• Wysoka wydajność wilgotności
• Maksymalna różnica ciśnień wlotowych i wylotowych wynosząca 800 Pa przewyższa inne produkty entalpiczne z membraną na bazie polimerów
• Zmniejszenie kondensacji i znaczne obniżenie temperatury zamarzania
• Przenikanie wyłącznie pary wodnej przez wysoce selektywną przepuszczalną membranę
• Gwarancja szczelności dzięki 100% testom produkcyjnym
• Stosuj ze standardowymi jednostkami dzięki standaryzowanym wymiarom
• Certyfikacja Eurovent, certyfikat higieniczny wg VDI 6022 i klasyfikacja reakcji na ogień wg EN 13501-1

Wykres zależności straty ciśnienia - PD [Pa] od strumienia objętości AV [m3/h] - wymiennik RECUTECH RFC+31-800-25

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Wykres zależności sprawności EFF [%] od strumienia objętości AV [m3/h] - wymiennik RECUTECH RFC+31-800-25

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Wykres zależności sprawności EFF [%] od wilgotności względnej RH [%] - wymiennik RECUTECH RFC+31-800-25

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

/>

Co jest wyjątkowego w wymienniku entalpicznym RECUTECH?

---

Wysoka sprawność cieplna – Dzięki materiałom umożliwiającym kształtowanie i tym samym zwiększanie powierzchni wymiany ciepła, sprawność przekazywania ciepła wynosi aż 90% . Nie używamy przekładek, gdyż nie są potrzebne.

Skuteczność transferu wilgoci do 75% .

Szczelność – Tak jak przyzwyczaiły nas wymienniki RECUTECH, są one szczelne. Nie idziemy na kompromis nawet w kwestii entalpii. Testujemy je wszystkie i do Ciebie trafią tylko te, które są w dobrym stanie.

Wysoka odporność na nierównowagę ciśnień – Dzięki sztywności użytych materiałów nasze wymienniki wytrzymują nierównowagę ciśnień rzędu 800 Pa. Umożliwiają one również zastosowanie w konfiguracji, w której jeden wentylator w urządzeniu zasysa powietrze, a drugi je wypycha.

Wysoka selektywność – Nasza membrana jest wysoce selektywna. Przepuszcza tylko parę wodną, nie przepuszcza żadnych innych gazów. Selektywność weryfikowana jest za pomocą testów.

Łatwa wymiana w istniejących instalacjach – Dzięki tym samym wymiarom i zbliżonym parametrom sprawności cieplnej, można bez problemu wymienić wymiennik w urządzeniu na entalpiczny.

W jaki sposób osiągnięto te parametry?

---

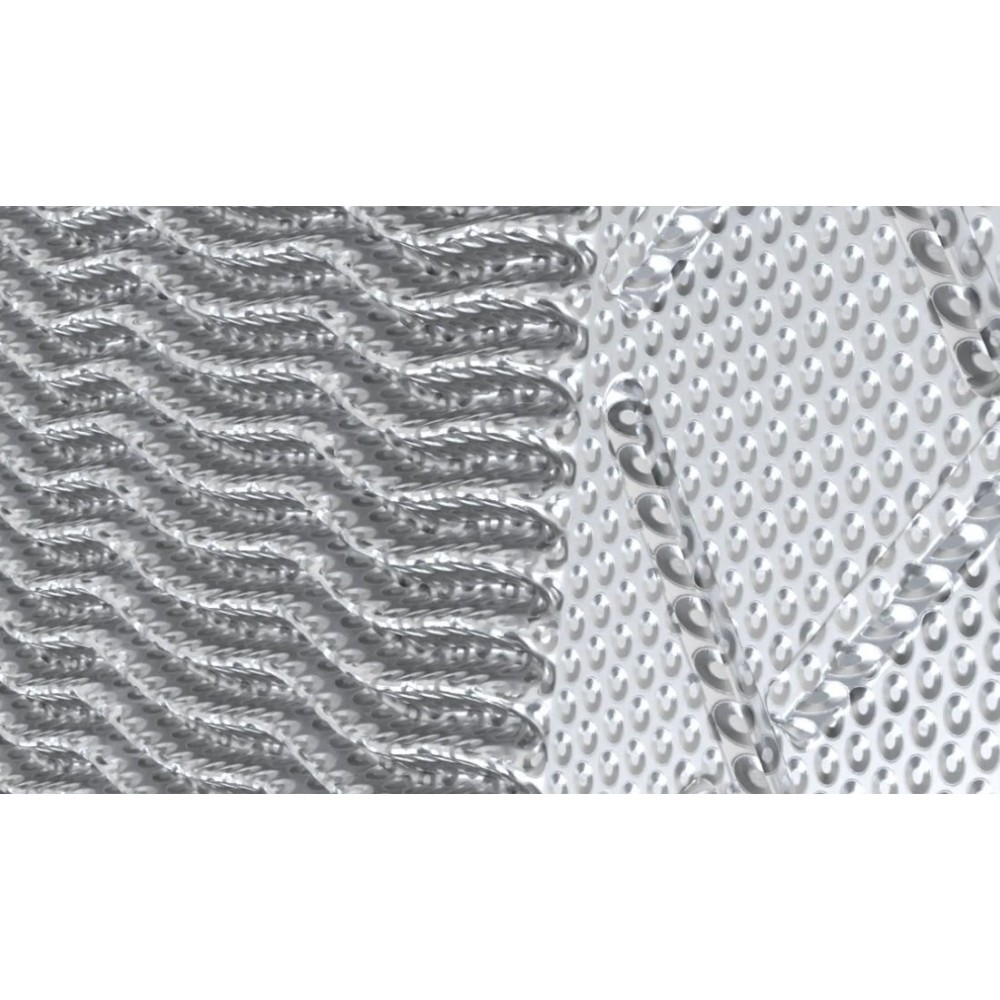

Jest to możliwe głównie dzięki wykorzystaniu unikalnego materiału o nazwie Metalpic , używanego w wymiennikach entalpicznych Recutech. Materiał ten został opracowany wyłącznie w tym celu przez firmę Recutech. Jest to materiał warstwowy, w którym każdy komponent ma swoją własną, jasno określoną funkcję.

Wykonana jest ze specjalnie obrobionego spienionego aluminium o możliwie największej powierzchni otwartej. Jego główną funkcją jest stworzenie struktury nośnej dla drugiego komponentu, który jest bardzo cienką membraną polimerową. Dlaczego aluminium? Ponieważ materiał ten bardzo dobrze przewodzi ciepło i jest łatwy do poddania recyklingowi.

Drugą część kanapki stanowi membrana polimerowa . Jego główną funkcją jest transport wilgoci oraz zapewnienie szczelności uzyskanego materiału. Jest to membrana jonowymienna , która jest selektywnie przepuszczalna.

Dzięki zastosowaniu wzmocnienia z siatki metalowej membrana może być bardzo cienka, a im cieńsza membrana, tym lepszy jest transfer wilgoci. Obie części tej kanapki są połączone ze sobą metodą laminowania.

NW rezultacie materiał ten jest już przetwarzany jako klasyczna folia aluminiowa do wymienników serii REK i REC. W tym procesie obie części kanapki muszą poradzić sobie ze względnym wydłużeniem podczas rozciągania, podobnie jak aluminium.

Dzięki tym właściwościom możliwe jest stworzenie lameli, która ulega wzmocnieniu podczas formowania, a jej powierzchnia wymiany ciepła i wilgoci ulega zwiększeniu. Membrana wskutek rozciągania staje się słabsza, a jak pisaliśmy wyżej, im jest cieńsza, tym lepszy jest transfer wilgoci.
