RECUBOX® OPEN RX 11/1200 - 7500 m3/h (scambiatore di calore rimovibile nell'involucro, scatola di recupero calore, recupero aria
Prodotto nella Repubblica Ceca....
Dotato di uno scambiatore premium RECUTECH REK+95-1200-24 - RekupeX RX 11/1200 ....
Scambiatore rimovibile ....
Portata fino a 7500 m3/ora ....
Efficienza certificata fino al 96% ....
Scambiatore rimovibile ....
Filtri M5....
Le RECUBOXES® sono prodotte interamente nella Repubblica Ceca. come produzione personalizzata basata sulle specifiche esatte fornite dai nostri clienti.
L'elevata qualità è garantita dall'impiego di materiali di altissima qualità del produttore tedesco SIMONA AG, in combinazione con la lavorazione con apparecchiature della svizzera Leister AG.
Vi presentiamo una soluzione intelligente per un sistema di recupero del calore con facile rimozione dello scambiatore di recupero del calore certificato EUROVENT e infinita variabilità del sistema di ventilazione risultante (a differenza delle unità di recupero del calore, i ventilatori sono posizionati
separatamente nella tubazione, così come altri accessori aggiuntivi. Grazie a ciò, il sistema garantisce una lunga durata con facile sostituzione dei singoli componenti, espandibilità illimitata e aggiornamenti del sistema a un prezzo minimo)
- disponibile con scambiatore premium montato (le alette sono in alluminio e anche l'involucro dello scambiatore è in alluminio)
Questo RECUBOX®, con le sue dimensioni e prestazioni, è adatto al recupero di grandi spazi: officine, magazzini, centri fitness, palestre, spogliatoi, ecc.
Tecnologia di giunzione saldata al 100% : nessuna guarnizione incollata, nessuna perdita. Tutti gli elementi di tenuta sono esclusivamente meccanici e sostituibili .
Le pareti lisce e igieniche consentono una facile pulizia: manutenzione minima, elevato livello di igiene.
Grazie alla loro struttura robusta, all'alta qualità e alla massima sicurezza igienica, i nostri RECUBOX fanno parte di numerosi progetti CTU , tra cui l'esclusivo sistema SAWER , che UCEEB sta sviluppando per ottenere acqua potabile dall'aria.
PRINCIPALI VANTAGGI DI RECUBOXES®: |
| RIMUOVERE LO SCAMBIATORE DI CALORE DAL RECUBOX è semplicissimo, letteralmente in un colpo solo. |
| MASSIMA IGIENE garantita grazie alla possibilità di rimuovere lo scambiatore e di lavare sia lo scambiatore stesso che l'intera unità. Lo scambiatore è certificato dall'ILH di Berlino con certificato di igiene e il materiale RECUBOX è certificato per la conservazione degli alimenti e l'uso nel settore sanitario. |
| LA SIGILLATURA DELLO SCAMBIATORE nel RECUBOX avviene tramite sigillatura nella scanalatura, senza l'uso di adesivi o sigillanti adesivi, che si degradano nel tempo. Questo rende la rimozione e il reinserimento dello scambiatore estremamente semplici. La guarnizione può essere facilmente sostituita se necessario. |
| NESSUNO SENZA VITI, RIVETTI O COLLA - RECUBOX è realizzato con un unico tipo di materiale utilizzando la tecnologia di saldatura a gas caldo . Ciò garantisce giunzioni assolutamente ermetiche , senza degrado dovuto all'invecchiamento , a differenza di altre giunzioni realizzate con materiali diversi. |
| LA GAMMA DI DIMENSIONI è così ampia che siamo in grado di trovare un RECUBOX adatto con il volume di flusso d'aria necessario anche per gli spazi più ombreggiati. |
| RECUBOXY OPEN sono progettati per la linea di produzione completa degli scambiatori RX, RX-P e RSX-P certificati EUROVENT |
| L'INTERVALLO DI POTENZA è compreso tra 50 e X.000 m3/ora. |
| POSSIBILITÀ DI COLLEGAMENTO SEMPLICE DELLO IONIZZATORE MALAPA IN03 |

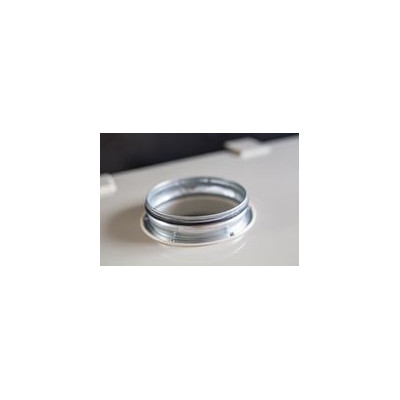

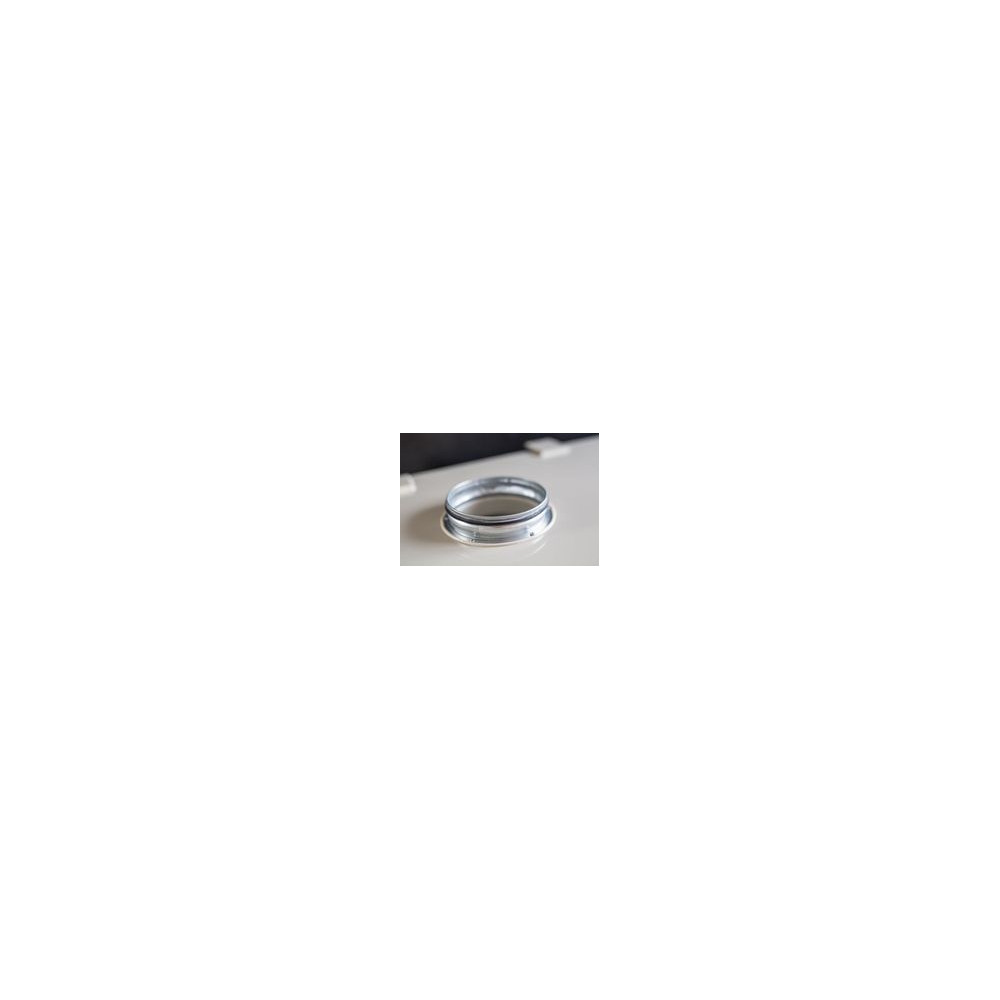

| VARIABILITÀ INFINITA di posizionamento degli ugelli di ingresso e di uscita in qualsiasi dimensione |
| L'USO A SPECCHIO è possibile per tutte le varianti. Lo scarico della condensa è fissato con un raccordo a vite da 1/2" di diametro ed è montato in 2 punti |
|
L'INSTALLAZIONE è semplice grazie ai fori di montaggio per barre filettate |
|

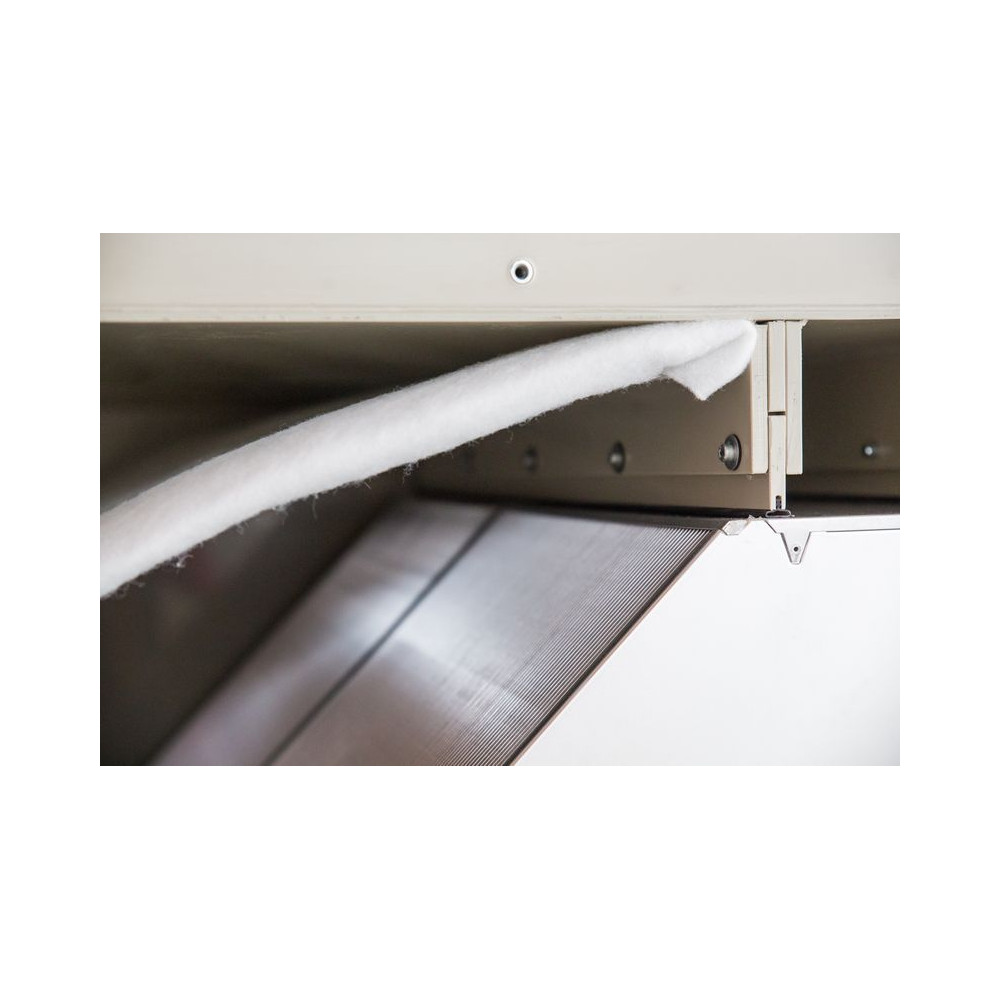

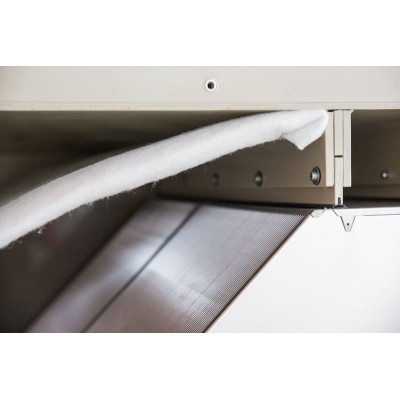

FILTRI DI GRANDE SUPERFICIE per l'utilizzo di qualsiasi tessuto filtrante, facilmente sostituibile. L'unità è dotata di serie di tessuti filtranti di classe di filtrazione M5. |
| BY-PASS è disponibile come componente di cortocircuito o integrato con predisposizione per controllo manuale o servocomando. Il diametro dell'albero di bypass è di 14 mm. |
Grafico della perdita di pressione - PD [Pa] vs. portata volumetrica AV [m3/h] - scambiatore REK+95-1200-26
rapporto aria interna/esterna 1:1, temperatura aria esterna 1°C e umidità relativa 78%, temperatura aria interna 25°C e umidità relativa 28%, risultati da software di calcolo certificato dalla società europea Eurovent
Grafico della dipendenza dell'efficienza EFF [%] dalla portata volumetrica AV [m3/h] - scambiatore REK+95-1200-26
rapporto aria interna/esterna 1:1, temperatura aria esterna 1°C e umidità relativa 78%, temperatura aria interna 25°C e umidità relativa 28%, risultati da software di calcolo certificato dalla società europea Eurovent
 | RECUBOX può essere ordinato senza ISOLAMENTO termico oppure con isolamento da 30 e 50 mm. È essenziale che l'isolamento sia sigillato ermeticamente tra due gusci. Pertanto, ordinando un RECUBOX isolato, oltre all'isolamento riceverete anche un guscio aggiuntivo in PP spesso 5 mm. |

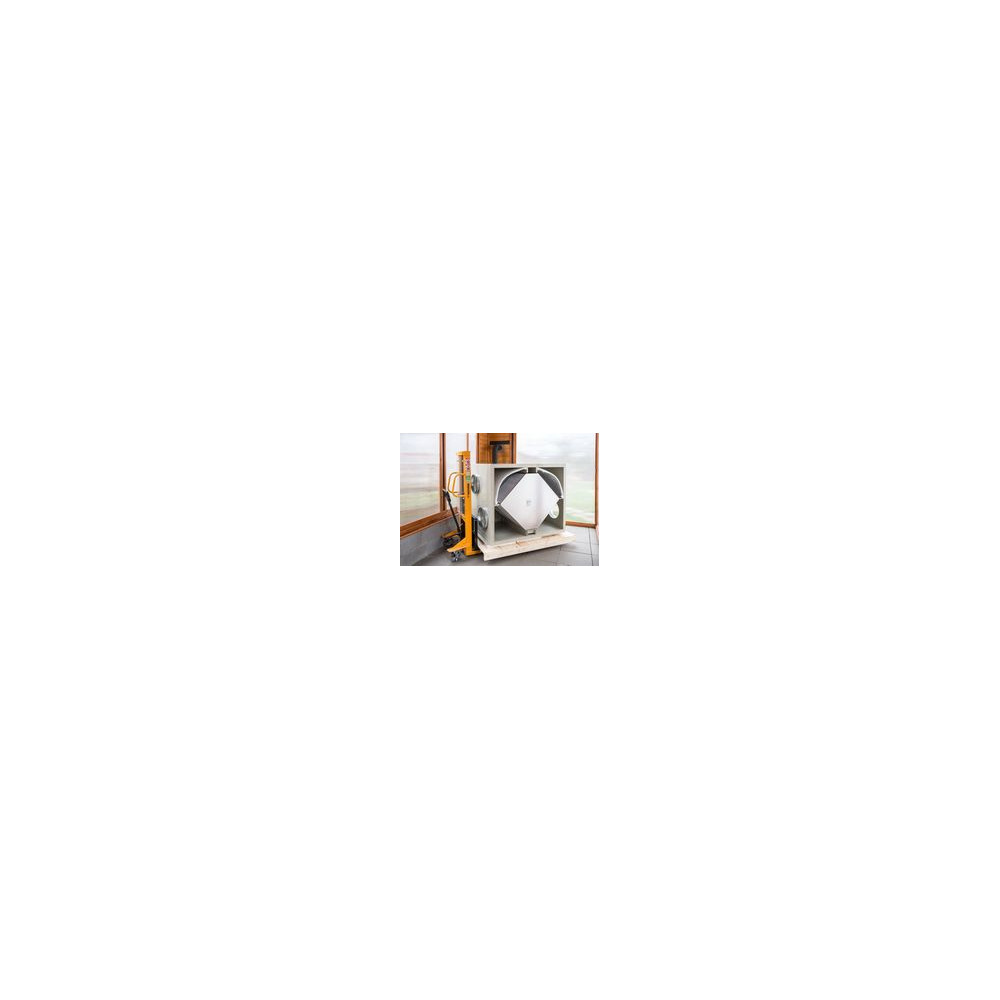

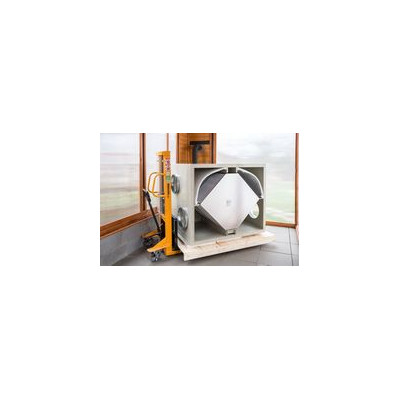

Grazie al sofisticato metodo di sigillatura con profili distanziatori, uno scambiatore di queste dimensioni può essere rimosso dal RECUBOX® con estrema facilità.
SCHEMA DI COLLEGAMENTO APERTO RECUBOX IN UNA CASA UNIFAMILIARE
SCHEMA ELETTRICO CON CONTROLLO REX EC E VENTILATORI EC
/www.rekupex.cz/img/cms/schema%20rekuperace%20dum_1.jpg" target="_blank" class="btn btn-default" rel="noreferrer noopener">
PRESENTAZIONE VIDEO DI RECUBOX - SENZA PORTA DI ACCESSO:
| |||

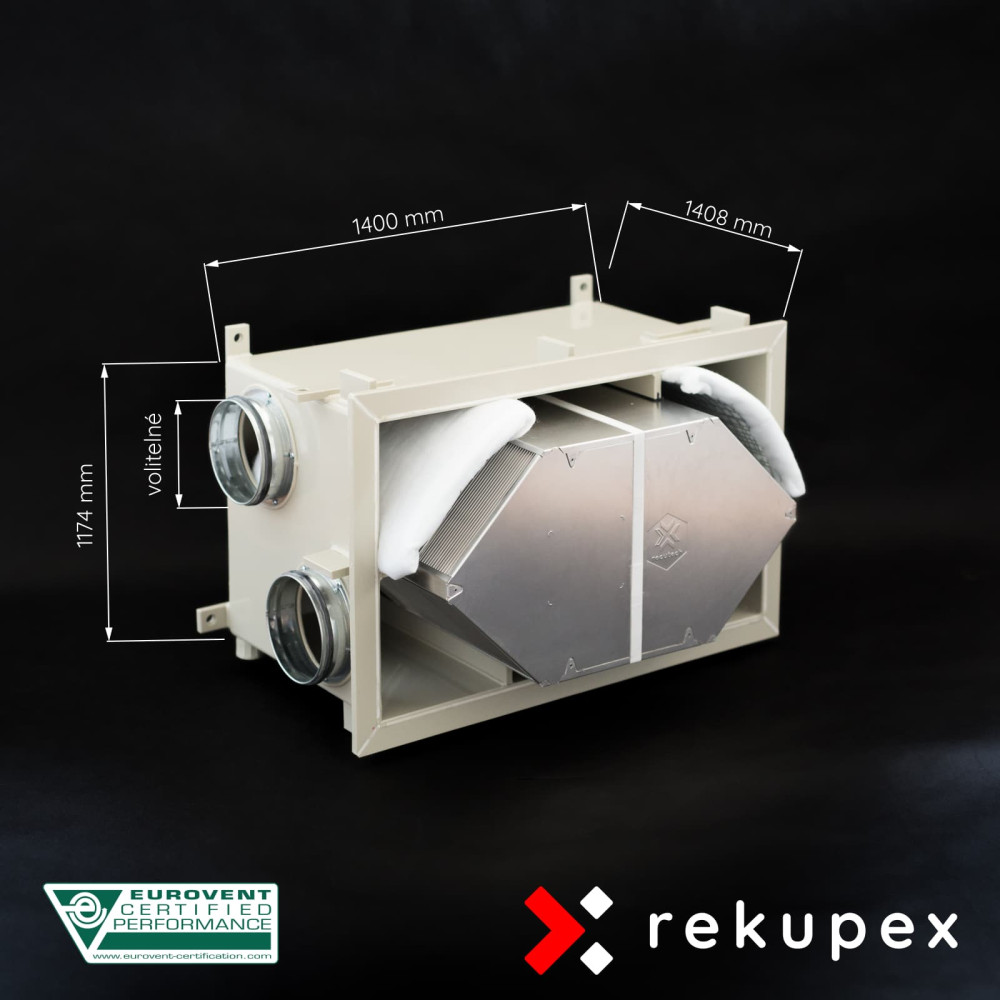

 | A01 SCAMBIATORE DI CALORE A VASSOIO LARGO, 4 PORTE LATERALI Dimensioni: 1400 (A) x 1174 (B) x 1408 (C) mm - larghezza x altezza x profondità Il disegno mostra i collegamenti classici e speculari (disponibili su tutti i RECUBOX® senza alcuna conversione) | ||
| A02 SCAMBIATORE DI CALORE A VASSOIO LARGO, 2 ATTACCHI VERSO L'ALTO, 2 ATTACCHI LATERALI Dimensioni: 1400 (A) x 1174 (B) x 1408 (C) mm - larghezza x altezza x profondità Il disegno mostra i collegamenti classici e speculari (disponibili per tutti i RECUBOX® senza alcuna conversione) | ||
| DIMENSIONI DI ACCESSO AL SERVIZIO E BY-PASS | |
 | ACCESSO AL SERVIZIO - dimensione E Davanti alla porta del recubox deve essere previsto uno spazio minimo corrispondente alla lunghezza dello scambiatore, affinché lo scambiatore possa essere rimosso dal recubox senza problemi. E = C - 60 [mm] BY-PASS INTEGRATO - dimensione F Il by-pass integrato è posizionato “dietro lo scambiatore” e aumenta la profondità del recubox di 1/3.
La serranda BY-PASS è comandata da un albero ⌀ 14 mm per il collegamento di un servoazionamento (min. 2 Nm). Il BY-PASS è aperto a destra. Sull'albero è installata una leva per il comando manuale. |
I PREZZI SONO DEFINITIVI E INCLUDONO LO SCAMBIATORE INTEGRATO, TUTTI I COSTI, LE TASSE E LE COMMISSIONI.
