RECUBOX® OPEN RX 11/1200 - 7500 m3/h (échangeur de chaleur amovible dans le boîtier, caisson de récupération de chaleur, récupér

Les RECUBOXES® sont entièrement fabriqués en République tchèque. en tant que production personnalisée basée sur les spécifications exactes fournies par nos clients.

La haute qualité est garantie par l'utilisation de matériaux de la plus haute qualité du fabricant allemand SIMONA AG en combinaison avec un traitement utilisant les équipements suisses Leister AG.

Nous vous présentons une solution intelligente pour un système de récupération de chaleur avec un retrait facile de l'échangeur de récupération de chaleur certifié EUROVENT et une variabilité infinie du système de ventilation résultant (contrairement aux unités de récupération de chaleur, les ventilateurs sont placés
(séparément dans la canalisation, ainsi que d'autres accessoires supplémentaires.) Grâce à cela, le système garantit une longue durée de vie avec un remplacement facile des composants individuels, une évolutivité illimitée et des mises à niveau système à un prix minimal.

• disponible avec un échangeur premium monté (les ailettes sont en aluminium et le boîtier de l'échangeur est également en aluminium)

Cette RECUBOX®, avec ses dimensions et ses performances, est adaptée à la récupération de grands espaces - ateliers, entrepôts, centres de fitness, gymnases, vestiaires, etc.

Technologie d'assemblage 100 % soudé – pas de joints collés, pas de fuites. Tous les éléments d'étanchéité sont mécaniques et remplaçables .
Les parois lisses et hygiéniques permettent un nettoyage facile – très peu d’entretien, niveau d’hygiène élevé.

Grâce à leur construction robuste, leur qualité supérieure et leur sécurité hygiénique maximale, nos RECUBOXES font partie de nombreux projets CTU , dont le système unique SAWER , que l'UCEEB développe pour obtenir de l'eau potable à partir de l'air.

Graphique de perte de pression - PD [Pa] vs. débit volumique AV [m3/h] - échangeur REK+95-1200-26

rapport air intérieur/air extérieur 1:1, température de l'air extérieur 1°C et humidité relative 78%, température de l'air intérieur 25°C et humidité relative 28%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent

Graphique de la dépendance de l'efficacité EFF [%] sur le débit volumique AV [m3/h] - échangeur REK+95-1200-26

rapport air intérieur/air extérieur 1:1, température de l'air extérieur 1°C et humidité relative 78%, température de l'air intérieur 25°C et humidité relative 28%, résultats issus d'un logiciel de calcul certifié par la société européenne Eurovent

RECUBOX peut être commandé soit sans ISOLATION thermique, soit avec une isolation de 30 et 50 mm. Il est essentiel que l'isolation soit hermétiquement scellée entre deux coques. Ainsi, si vous commandez une RECUBOX isolée, vous recevrez également une coque supplémentaire en PP de 5 mm d'épaisseur en plus de l'isolation.

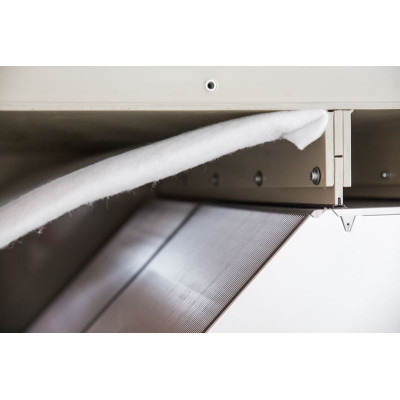

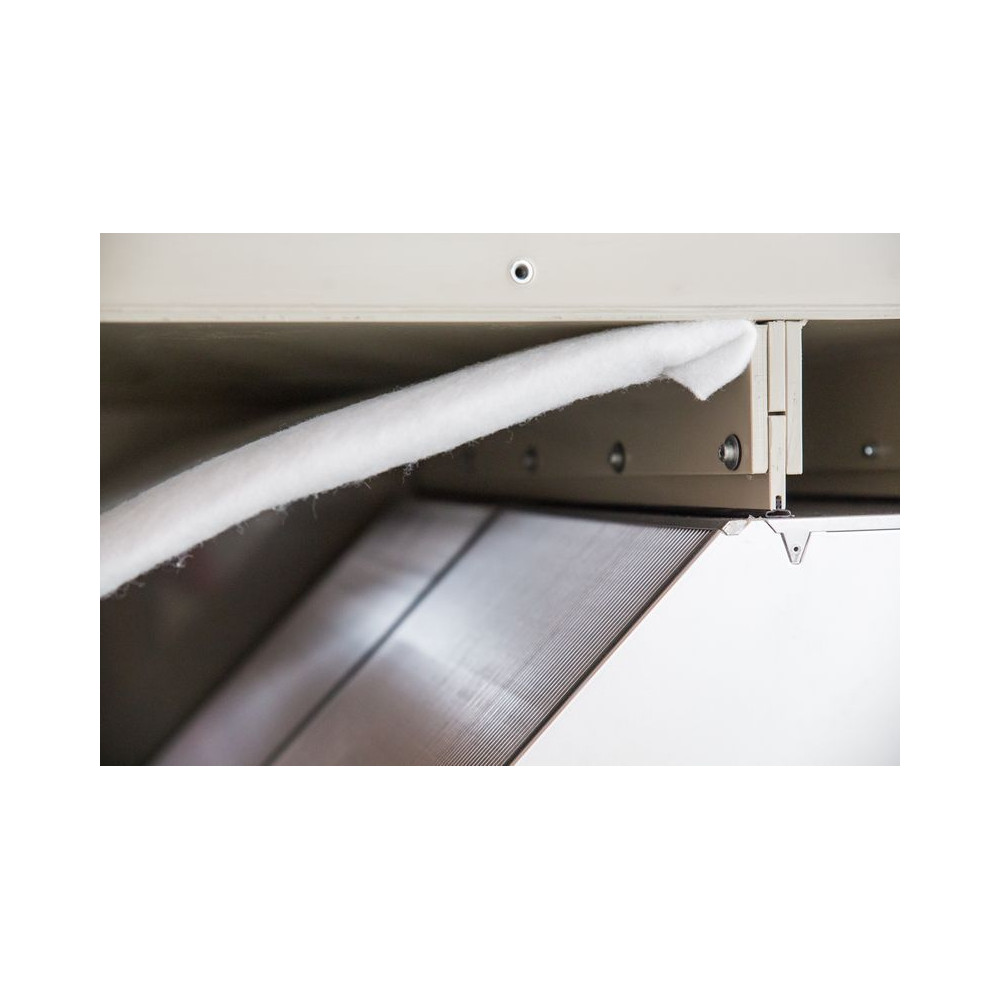

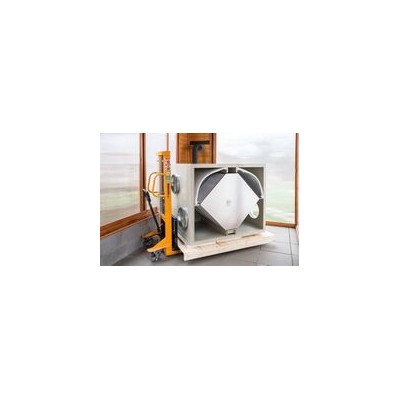

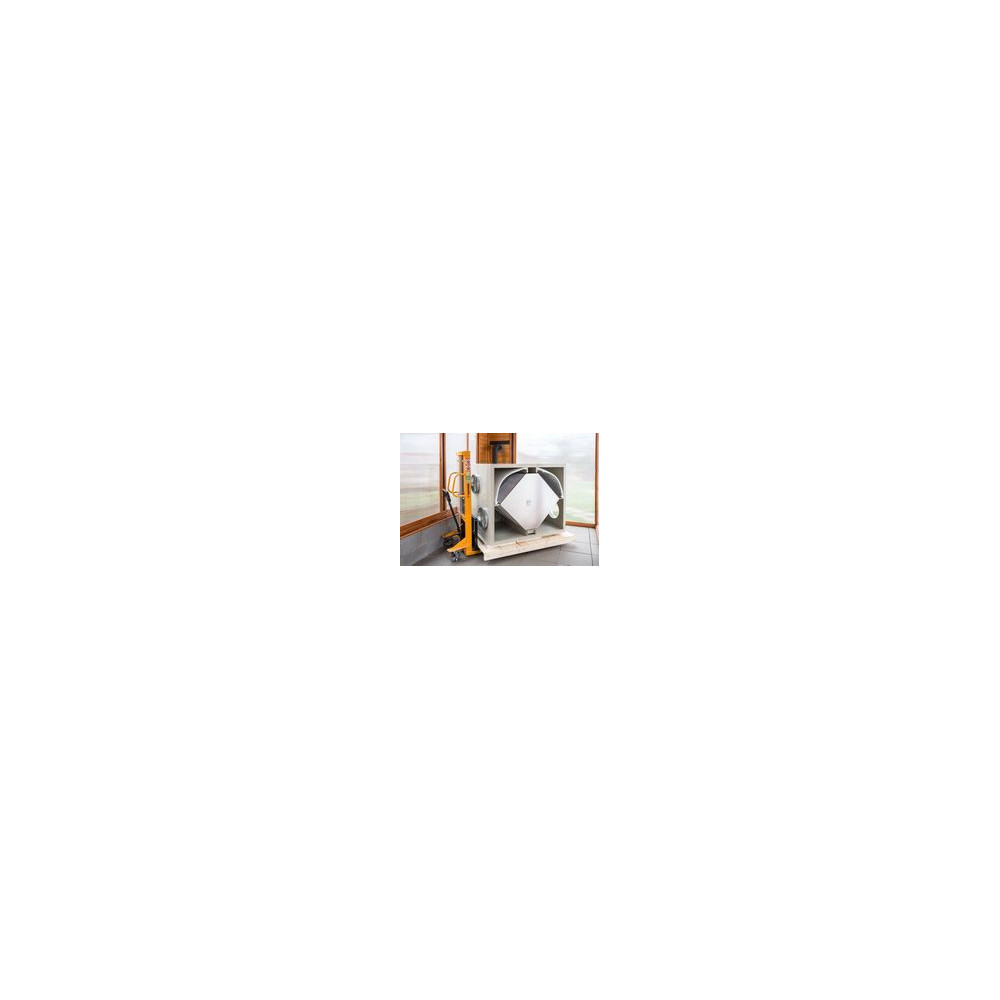

Un échangeur de ces dimensions peut être retiré du RECUBOX® assez facilement, grâce à la méthode sophistiquée d'étanchéité avec des profils d'espacement.

SCHÉMA DE CONNEXION OUVERTE RECUBOX DANS UNE MAISON FAMILIALE

SCHÉMA DE CÂBLAGE AVEC CONTRÔLE REX EC ET VENTILATEURS EC

PRÉSENTATION VIDÉO DE RECUBOX - SANS PORTE D'ACCÈS :

OPTIONS D'EMPLACEMENT DU PORT DE CONNEXION - CHOIX LORS DU PROCESSUS DE COMMANDE VUE DE FACE DE LA RECUBOX AVEC PORTE OUVERTE LES DIMENSIONS SONT SANS ISOLATION, IL EST NÉCESSAIRE DE L'AJOUTER - si les dimensions devaient changer de manière significative en raison de prises de connexion plus grandes ou d'autres facteurs, nous vous en informerons après la commande

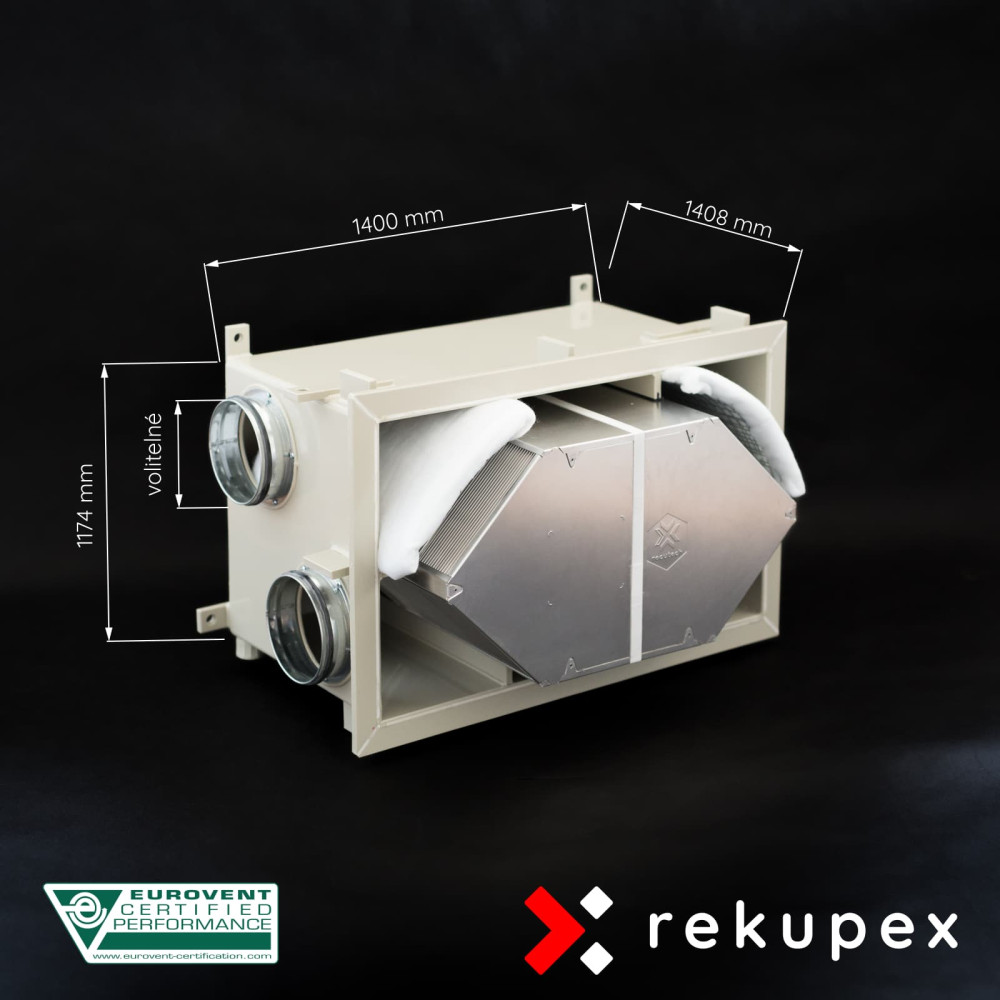

	A01 ÉCHANGEUR DE CHALEUR À PLATEAU LARGE, 4 PORTS SUR LE CÔTÉ Dimensions : 1400 (A) x 1174 (B) x 1408 (C) mm - largeur x hauteur x profondeur Le dessin montre les connexions classiques et en miroir (disponibles pour tous les RECUBOX® sans aucune conversion)
	A02 ÉCHANGEUR DE CHALEUR À PLATEAU LARGE, 2 CONNEXIONS VERS LE HAUT, 2 CONNEXIONS LATÉRALES Dimensions : 1400 (A) x 1174 (B) x 1408 (C) mm - largeur x hauteur x profondeur Le dessin montre les connexions classiques et en miroir (disponibles pour tous les RECUBOX® sans aucune conversion)

DIMENSIONS D'ACCÈS ET DE DÉRIVATION DE SERVICE

ACCÈS AU SERVICE - dimension E Un espace minimum correspondant à la longueur de l'échangeur doit être prévu devant la porte du recubox afin que l'échangeur puisse être retiré du recubox sans problème. E = C - 60 [mm] BY-PASS INTÉGRÉ - dimension F Le by-pass intégré est situé « derrière l’échangeur » et augmente le recubox d’1/3 de la profondeur. F = 1/3 x C [mm] Le registre de dérivation est commandé par un arbre de ⌀ 14 mm permettant le raccordement d'un servomoteur (minimum 2 Nm). Le clapet de dérivation est ouvert à droite. Un levier de commande manuelle est installé sur l'arbre.

LES PRIX SONT DÉFINITIFS INCLUANT L'ÉCHANGEUR INTÉGRÉ, TOUS LES COÛTS, TAXES ET FRAIS.
