RECUBOX® OPEN RX 11/1200 - 7500 m3/h (uitneembare warmtewisselaar in de behuizing, warmteterugwinningskast, luchtterugwinning, w
Gemaakt in Tsjechië....
Uitgerust met een premium wisselaar RECUTECH REK+95-1200-24 - RekupeX RX 11/1200 ....
Verwijderbare wisselaar ....
Capaciteit tot 7500 m3/uur....
Gecertificeerd rendement tot 96% ....
Verwijderbare wisselaar ....
M5-filters....
RECUBOXES® worden volledig in Tsjechië geproduceerd. als maatwerkproductie op basis van de exacte specificaties van onze klanten.
Door het gebruik van de meest hoogwaardige materialen van de Duitse fabrikant SIMONA AG in combinatie met de verwerking met de Zwitserse apparatuur van Leister AG wordt de hoge kwaliteit gegarandeerd.
Wij presenteren u een slimme oplossing voor een warmteterugwinningssysteem met eenvoudige verwijdering van de EUROVENT-gecertificeerde warmteterugwinningswisselaar en eindeloze variabiliteit van het resulterende ventilatiesysteem (in tegenstelling tot warmteterugwinningsunits worden de ventilatoren geplaatst
afzonderlijk in de leiding worden geplaatst, evenals andere aanvullende accessoires. Hierdoor garandeert het systeem een lange levensduur met eenvoudige vervanging van afzonderlijke componenten, onbeperkte uitbreidingsmogelijkheden en systeemupgrades tegen een minimale prijs.
- leverbaar met gemonteerde premium warmtewisselaar (de vinnen zijn van aluminium en de behuizing van de warmtewisselaar is eveneens van aluminium)
Deze RECUBOX® is door zijn afmetingen en prestaties geschikt voor het hergebruik van grote ruimtes - werkplaatsen, magazijnen, fitnesscentra, sportscholen, kleedkamers, enz.
100% lastechnologie – geen gelijmde afdichtingen, geen lekkages. Alle afdichtingselementen zijn uitsluitend mechanisch en vervangbaar .
Gladde, hygiënische wanden zorgen voor een eenvoudige reiniging – zeer weinig onderhoud, hoge mate van hygiëne.
Dankzij hun robuuste constructie, topkwaliteit en maximale hygiënische veiligheid maken onze RECUBOXES deel uit van diverse CTU- projecten, waaronder het unieke SAWER -systeem dat UCEEB ontwikkelt voor het winnen van drinkwater uit de lucht.
BELANGRIJKSTE VOORDELEN VAN RECUBOXES®: |
|
|
Het verwijderen van de warmtewisselaar uit de Recubox is heel eenvoudig, namelijk in één keer. |
|
|
MAXIMALE HYGIËNE is gegarandeerd dankzij de mogelijkheid om de wisselaar te verwijderen en zowel de wisselaar zelf als de gehele unit te wassen. De wisselaar is gecertificeerd door ILH Berlin met een hygiënecertificaat en het RECUBOX-materiaal is gecertificeerd voor voedselbewaring en gebruik in de gezondheidszorg. |
|
|
De afdichting van de warmtewisselaar in de RECUBOX gebeurt door middel van afdichting in de groef, zonder gebruik van lijm of lijmafdichting, die na verloop van tijd afbreekt. Dit maakt het verwijderen en terugplaatsen van de warmtewisselaar zeer eenvoudig. De afdichting kan indien nodig eenvoudig worden vervangen. |
|
|
GEEN GEEN SCHROEVEN, KLINKNAGELS OF LIJM - RECUBOX is gemaakt van één materiaalsoort met behulp van hetegaslastechnologie . Dit garandeert absoluut strakke verbindingen zonder degradatie door veroudering , in tegenstelling tot andere verbindingen van verschillende materiaalsoorten. |
|
|
HET MAATASSORTIMENT is zo breed dat we zelfs voor de meest schaduwrijke ruimtes een geschikte RECUBOX kunnen vinden met het benodigde luchtstroomvolume. |
|
|
RECUBOXY OPEN is ontworpen voor de volledige productielijn van EUROVENT-gecertificeerde RX-, RX-P- en RSX-P-wisselaars |
|
|
HET UITVOERBEREIK ligt tussen 50 en X.000 m3/uur. |
|
|
MOGELIJKHEID TOT EENVOUDIGE AANSLUITING VAN DE MALAPA IN03 IONIZER |
|
|

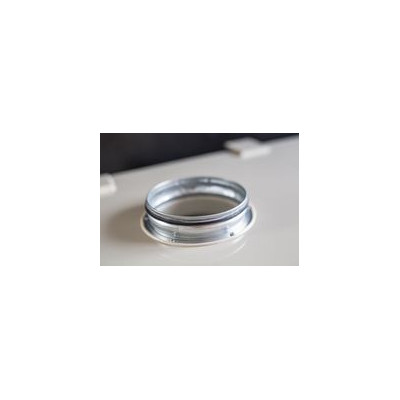

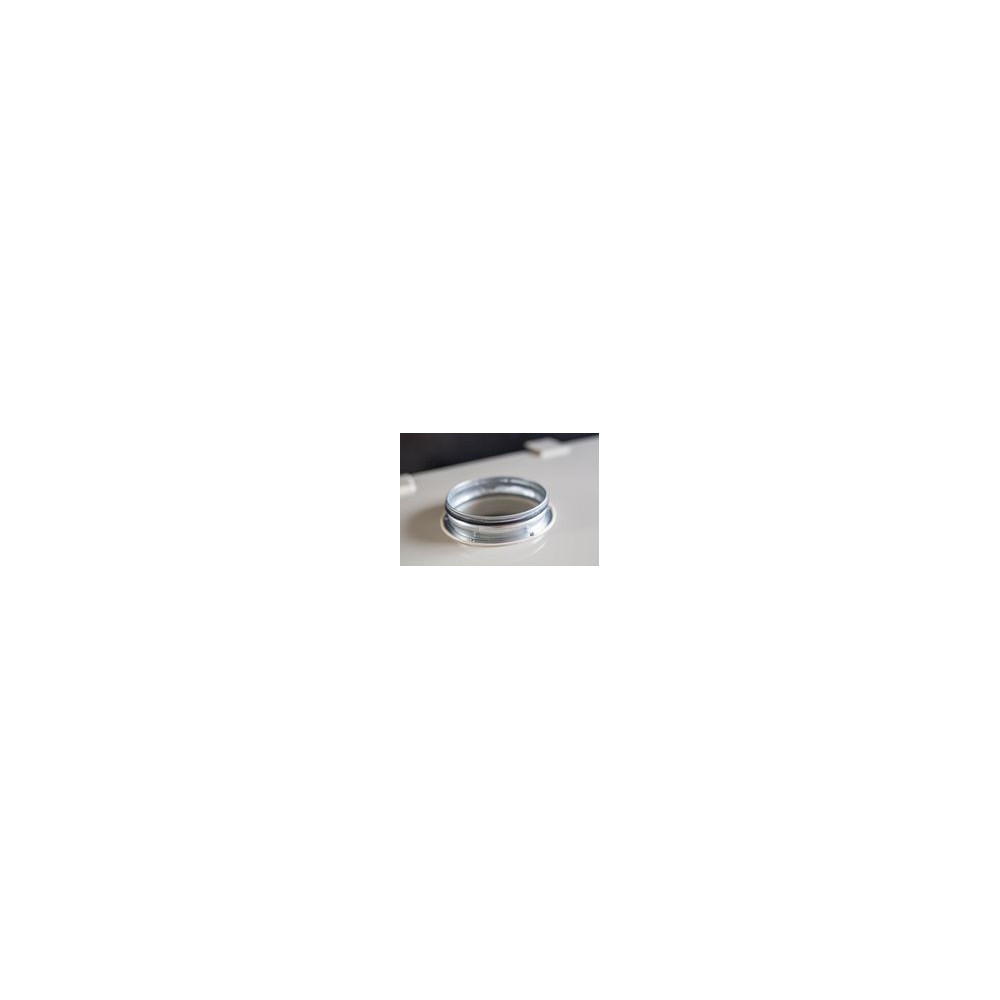

EINDELOZE VARIABILITEIT bij het plaatsen van inlaat- en uitlaatmondstukken in elke gewenste afmeting |
|
|
SPIEGELGEBRUIK is mogelijk voor alle varianten. De condensafvoer wordt vastgezet met een 1/2" schroefverbinding en is op twee plaatsen gemonteerd. |
|
|
Eenvoudige installatie dankzij bevestigingsgaten voor draadstangen |
|
|

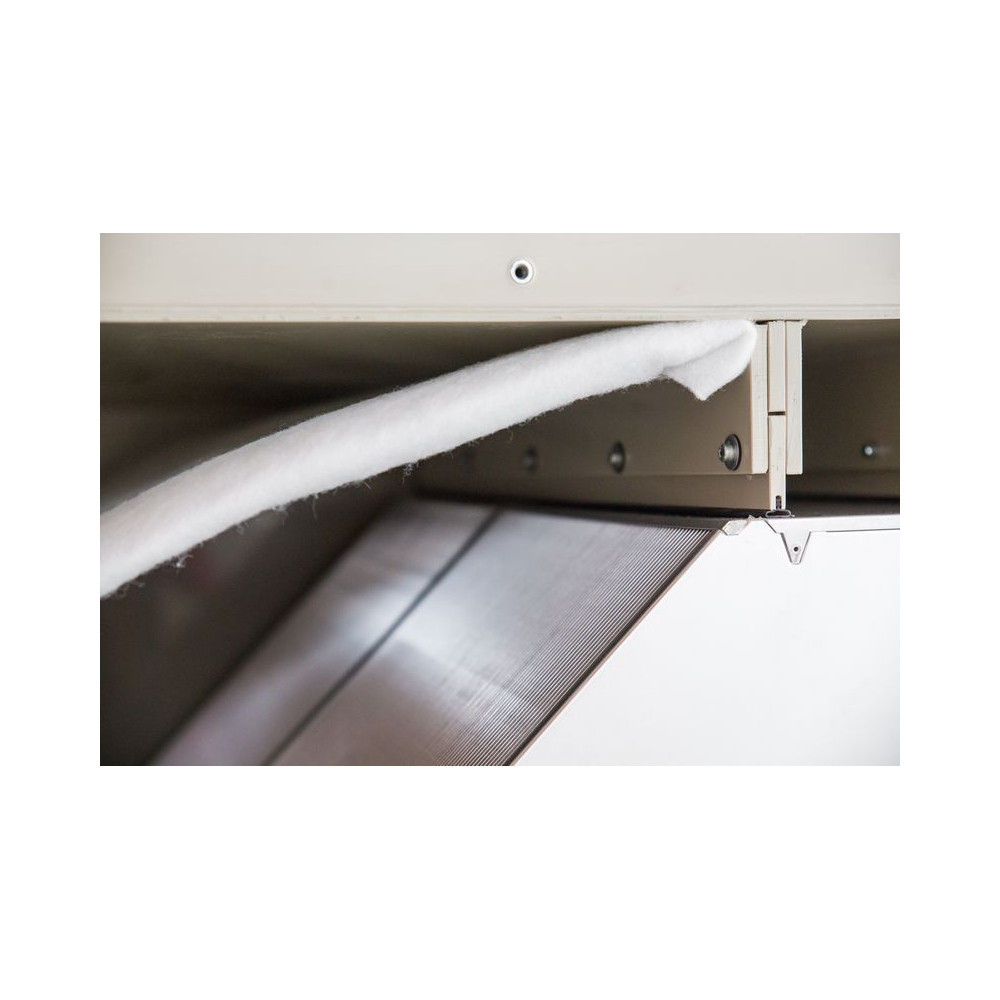

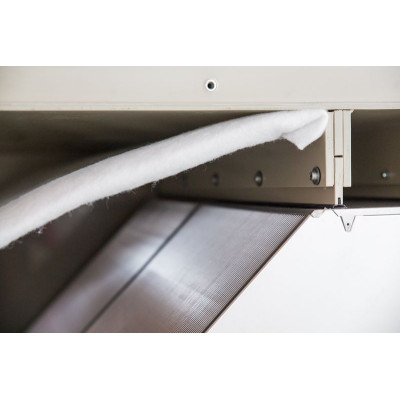

GROOTVLAKFILTERS voor het gebruik van elk filterdoek, dat eenvoudig te vervangen is. De unit is standaard uitgerust met filterdoeken van filtratieklasse M5. |
|
|
BY-PASS is leverbaar als kortsluitcomponent of geïntegreerd met voorbereiding voor handmatige of servobesturing. De diameter van de bypass-as is 14 mm. |
Drukverliesgrafiek - PD [Pa] vs. volumestroom AV [m3/h] - warmtewisselaar REK+95-1200-26
binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 1°C en relatieve vochtigheid 78%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
Grafiek van de afhankelijkheid van de efficiëntie EFF [%] van de volumestroom AV [m3/h] - wisselaar REK+95-1200-26
binnen-/buitenluchtverhouding 1:1, buitenluchttemperatuur 1°C en relatieve vochtigheid 78%, binnenluchttemperatuur 25°C en relatieve vochtigheid 28%, resultaten van berekeningssoftware gecertificeerd door het Europese bedrijf Eurovent
 |
RECUBOX kan worden besteld zonder thermische isolatie of met 30 en 50 mm isolatie. Het is essentieel dat de isolatie tussen twee schalen hermetisch afgesloten is. Bestelt u een geïsoleerde RECUBOX, dan ontvangt u naast de isolatie ook een extra 5 mm dikke PP-schaal. |

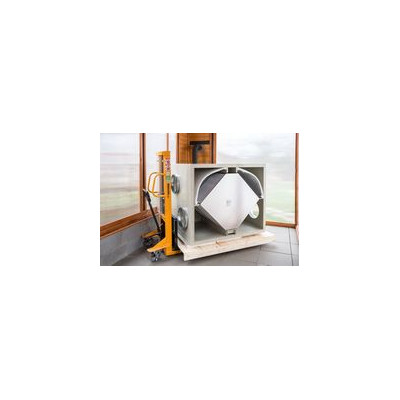

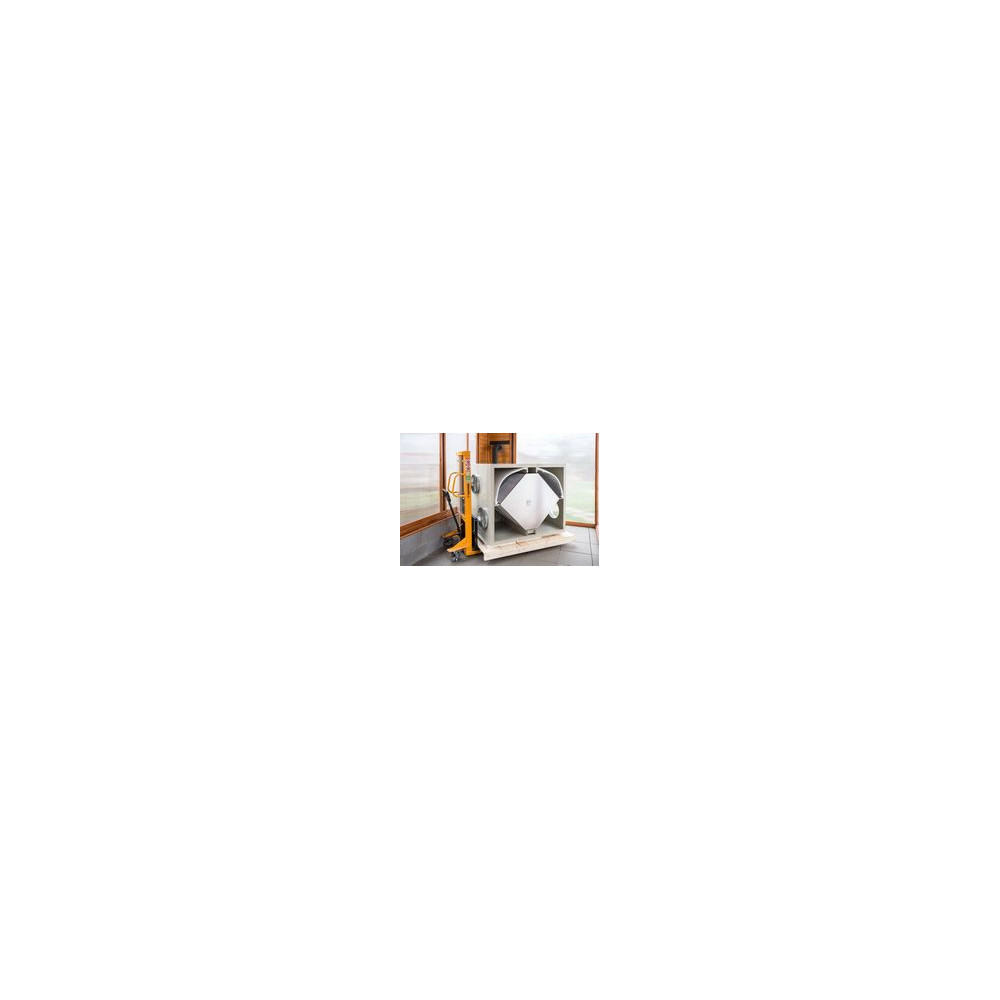

Dankzij de uitgekiende afdichting met afstandsprofielen kan een wisselaar met deze afmetingen eenvoudig uit de RECUBOX® worden verwijderd.
RECUBOX OPEN AANSLUITSCHEMA IN EEN GEZINSWONING
BEDRADINGSSCHEMA MET REX EC-REGELING EN EC-VENTILATOREN
VIDEOPRESENTATIE RECUBOX - ZONDER TOEGANGSDEUR:
|
|||
 |

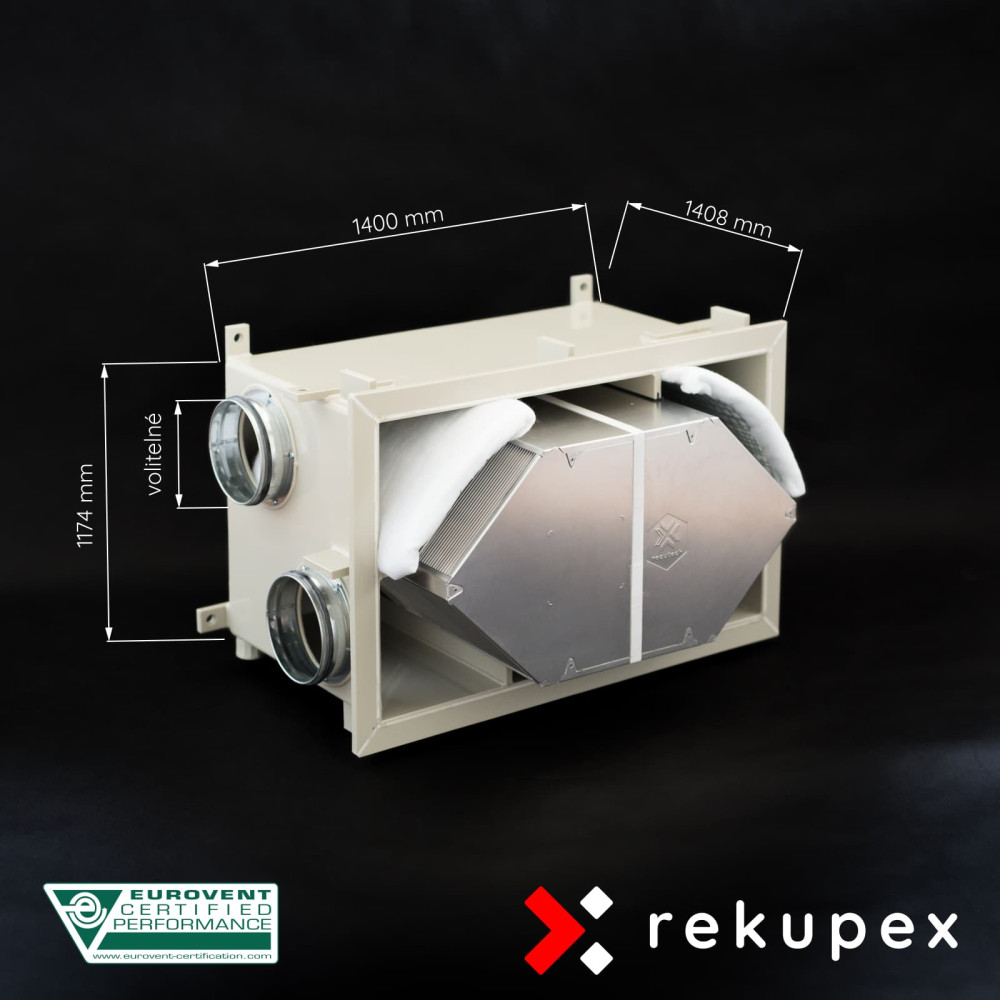

A01 Brede plaatwarmtewisselaar, 4 poorten aan de zijkant Afmetingen: 1400 (A) x 1174 (B) x 1408 (C) mm - breedte x hoogte x diepte De tekening toont klassieke en gespiegelde aansluitingen (beschikbaar voor alle RECUBOX® zonder enige ombouw) |
||
|
|
A02 BREDE WARMTEWISSELAAR, 2 AANSLUITINGEN BOVEN, 2 AANSLUITINGEN ZIJWAARTS Afmetingen: 1400 (A) x 1174 (B) x 1408 (C) mm - breedte x hoogte x diepte De tekening toont klassieke en gespiegelde aansluitingen (beschikbaar voor alle RECUBOX® zonder enige ombouw) |
||
| SERVICETOEGANG EN BYPASS-AFMETINGEN | |
 |
SERVICETOEGANG - dimensie E Er moet voor de recuboxdeur een minimale ruimte worden gelaten die overeenkomt met de lengte van de wisselaar, zodat de wisselaar zonder problemen uit de recubox kan worden verwijderd. E = C - 60 [mm] GEÏNTEGREERDE BYPASS - afmeting F De geïntegreerde bypass bevindt zich “achter de wisselaar” en vergroot de recubox met 1/3 van de diepte.
De BY-PASS-klep wordt aangestuurd door een as ⌀ 14 mm voor aansluiting van een servoaandrijving (min. 2 Nm). De BY-PASS is aan de rechterkant open. Op de as is een hendel voor handbediening gemonteerd. |
DE PRIJZEN ZIJN DEFINITIEF EN ZIJN INCLUSIEF DE GEÏNTEGREERDE WISSELAAR, ALLE KOSTEN, BELASTINGEN EN TOESLAGEN.
