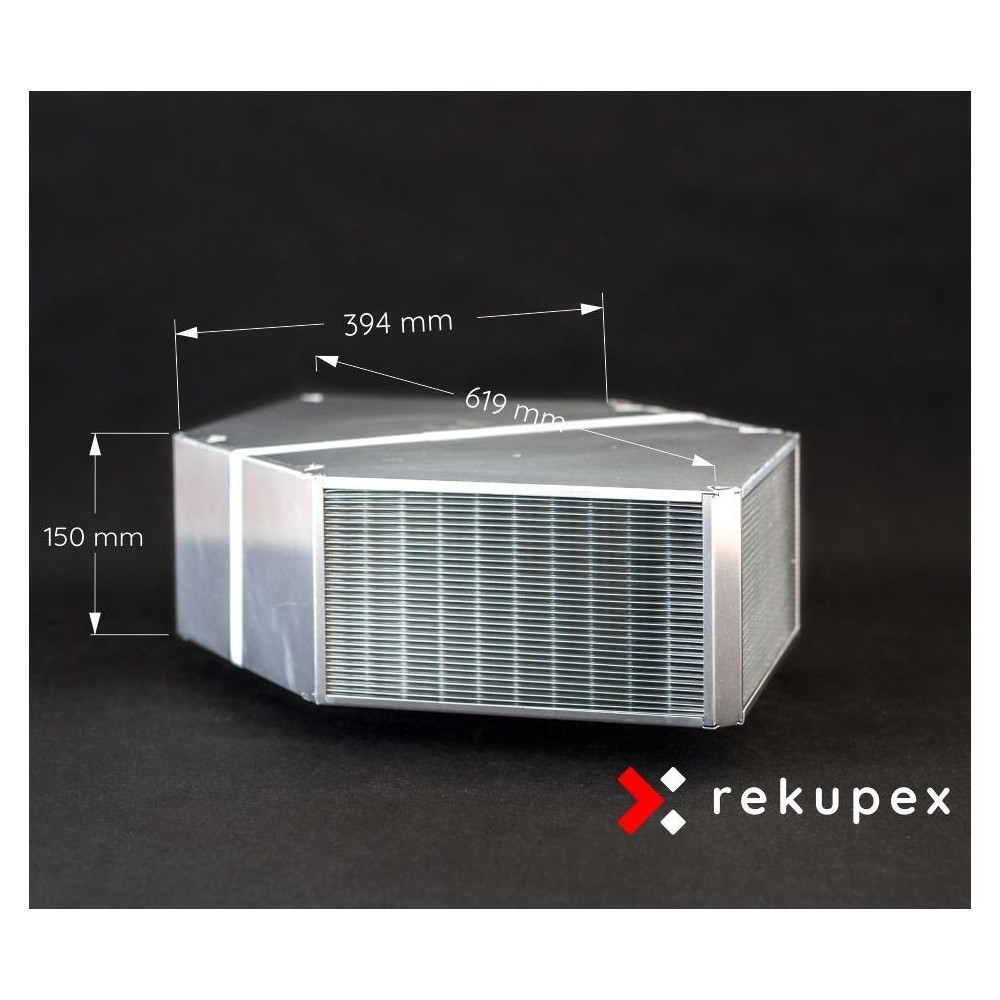

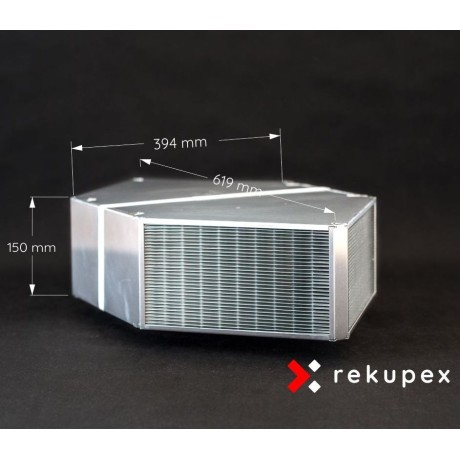

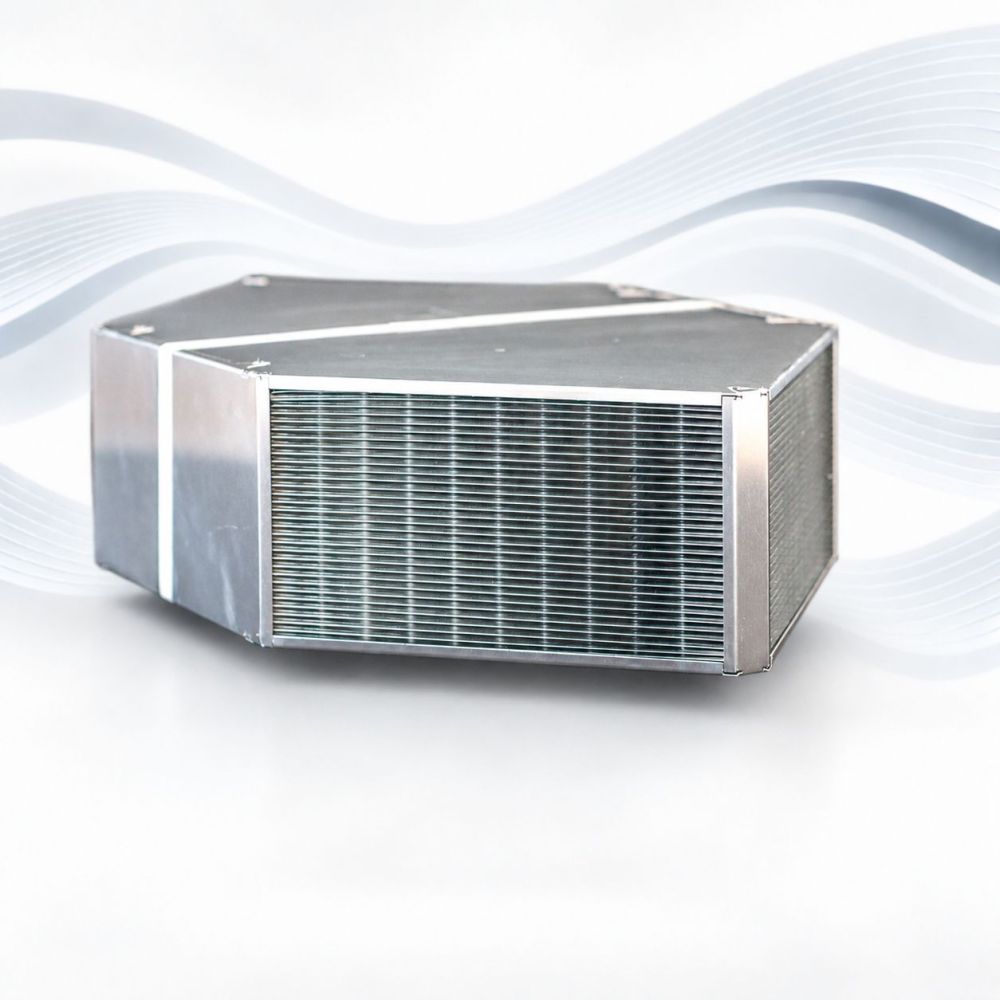

Entalpijski izmjenjivač topline RFC+39-150-30 RECUTECH (entalpijski rekuperator za povrat zraka)

Serija RFK+ / RFC+ je potpuno entalpijska alternativa REK+ protustrujnim aluminijskim izmjenjivačima topline, koja zahvaljujući inovativnoj tehnologiji, uz toplinsku učinkovitost do 90%, nudi i vrlo visoku učinkovitost u održavanju vlažnosti. Zahvaljujući istim dimenzijama, lako je zamijeniti aluminijski i plastični izmjenjivač bez daljnjih modifikacija jedinice za povrat topline.

• Toplinska učinkovitost do 90%
• Latentna učinkovitost do 75%
• Visoka otpornost na neuravnoteženi pritisak
• Visoka selektivna propusnost
• Jedinstveni METALPIC materijal
• Najviša toplinska učinkovitost od svih entalpijskih proizvoda na tržištu
• Visoka učinkovitost vlažnosti
• Maksimalna razlika ulaznog/izlaznog tlaka od 800 Pa nadmašuje druge entalpijske proizvode s membranom na bazi polimera
• Smanjenje kondenzacije i značajno smanjenje točke smrzavanja
• Propuštanje samo vodene pare kroz visoko selektivnu propusnu membranu
• Zajamčena nepropusnost zahvaljujući 100%-tnom ispitivanju u proizvodnji
• Koristi se sa standardnim jedinicama zahvaljujući standardiziranim dimenzijama
• Eurovent certifikat, higijenski certifikat prema VDI 6022 i klasifikacija reakcije na vatru prema EN 13501-1

Grafikon ovisnosti gubitka tlaka - PD [Pa] o volumnom protoku AV [m3/h] - RECUTECH RFC+39-150-30 izmjenjivač

Parametri za zimsko razdoblje prema EUROVENT organizaciji

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka -3°C i relativna vlažnost 90%, unutarnja temperatura zraka 25°C i relativna vlažnost 60%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent

Grafikon ovisnosti učinkovitosti EFF [%] o volumnom protoku AV [m3/h] - RECUTECH RFC+39-150-30 izmjenjivač

Parametri za zimsko razdoblje prema EUROVENT organizaciji

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka -3°C i relativna vlažnost 90%, unutarnja temperatura zraka 25°C i relativna vlažnost 60%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent

Grafikon ovisnosti učinkovitosti EFF [%] o relativnoj vlažnosti RH [%] - RECUTECH RFC+39-150-30 izmjenjivač

Parametri za zimsko razdoblje prema EUROVENT organizaciji

omjer unutarnjeg i vanjskog zraka 1:1, vanjska temperatura zraka -3°C i relativna vlažnost 90%, unutarnja temperatura zraka 25°C i relativna vlažnost 60%, rezultati iz softvera za izračun certificiranog od strane europske tvrtke Eurovent

550" />

Što je jedinstveno kod RECUTECH entalpijskog izmjenjivača?

---

Visoka toplinska učinkovitost – Zahvaljujući materijalima koji omogućuju oblikovanje i time povećanje površine za izmjenu topline, učinkovitost prijenosa topline je do 90% . Ne koristimo odstojnike jer nisu potrebni.

Učinkovitost prijenosa vlage do 75% .

Nepropusnost – Kao što ste navikli s RECUTECH izmjenjivačima, oni su nepropusni. Ne pravimo kompromise čak ni s entalpijom. Testiramo ih sve i do vas će stići samo uski komadi.

Visoka otpornost na neravnotežu tlaka – Zahvaljujući krutosti korištenih materijala, naši izmjenjivači mogu podnijeti neravnotežu tlaka od 800 Pa. Također omogućuju upotrebu u konfiguraciji gdje jedan ventilator u jedinici usisava zrak, a drugi ga potiskuje.

Visoka selektivnost – Naša membrana je visoko selektivna. Propušta samo vodenu paru, nikakve druge plinove. Selektivnost se provjerava testovima.

Jednostavna zamjena u postojećim instalacijama – Zahvaljujući istim dimenzijama i sličnim parametrima toplinske učinkovitosti, izmjenjivač u jedinici možete jednostavno zamijeniti entalpijskim.

Kako su postignuti ovi parametri?

---

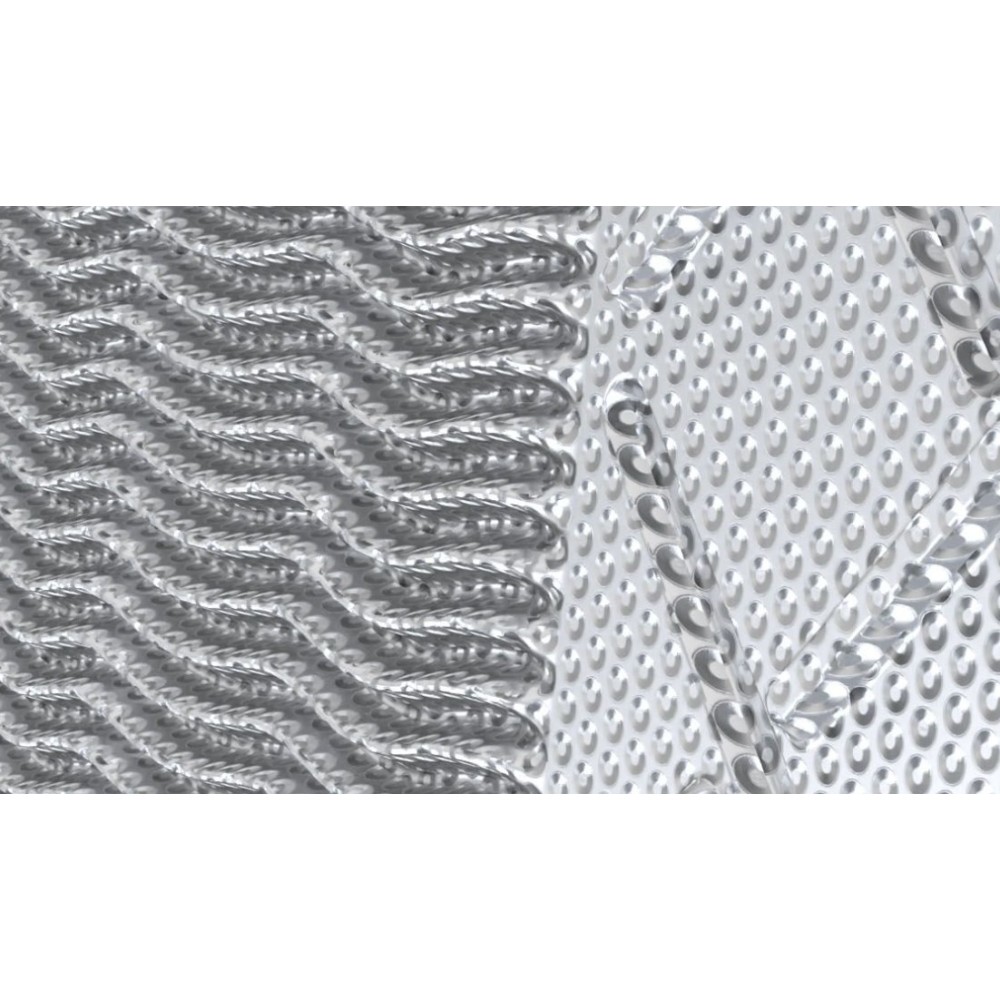

To je uglavnom zbog upotrebe jedinstvenog materijala pod nazivom Metalpic , koji se koristi u Recutech izmjenjivačima entalpije. Ovaj materijal je razvijen isključivo u tu svrhu, a kreirala ga je tvrtka Recutech. To je sendvič materijal gdje svaka komponenta ima svoju jasno definiranu funkciju.

Sastoji se od posebno obrađenog ekspandiranog aluminija s najvećom mogućom otvorenom površinom. Njegova glavna funkcija je stvaranje potporne strukture za drugu komponentu, koja je vrlo tanka polimerna membrana. Zašto aluminij? Jer ovaj materijal vrlo dobro provodi toplinu i lako se reciklira.

Drugi dio sendviča je polimerna membrana . Njegova glavna funkcija je prijenos vlage i mora osigurati nepropusnost dobivenog materijala. To je membrana za ionsku izmjenu koja je selektivno propusna.

Zahvaljujući nosaču od proširenog metala, membrana može biti vrlo tanka, a što je membrana tanja, to je prijenos vlage bolji. Oba dijela ovog sendviča spojena su laminacijom.

"r">

Ovaj materijal se zatim obrađuje kao klasična aluminijska folija za izmjenjivače serije REK i REC. U ovom procesu, oba dijela ovog sendviča moraju se nositi s relativnim istezanjem tijekom istezanja poput aluminija.

Zahvaljujući tim svojstvima, moguće je stvoriti lamelu koja je ojačana tijekom oblikovanja i povećava se njezina površina za izmjenu topline i vlage . Zbog istezanja, membrana postaje još slabija i, kao što smo gore napisali, što je tanja, to je bolji prijenos vlage.
