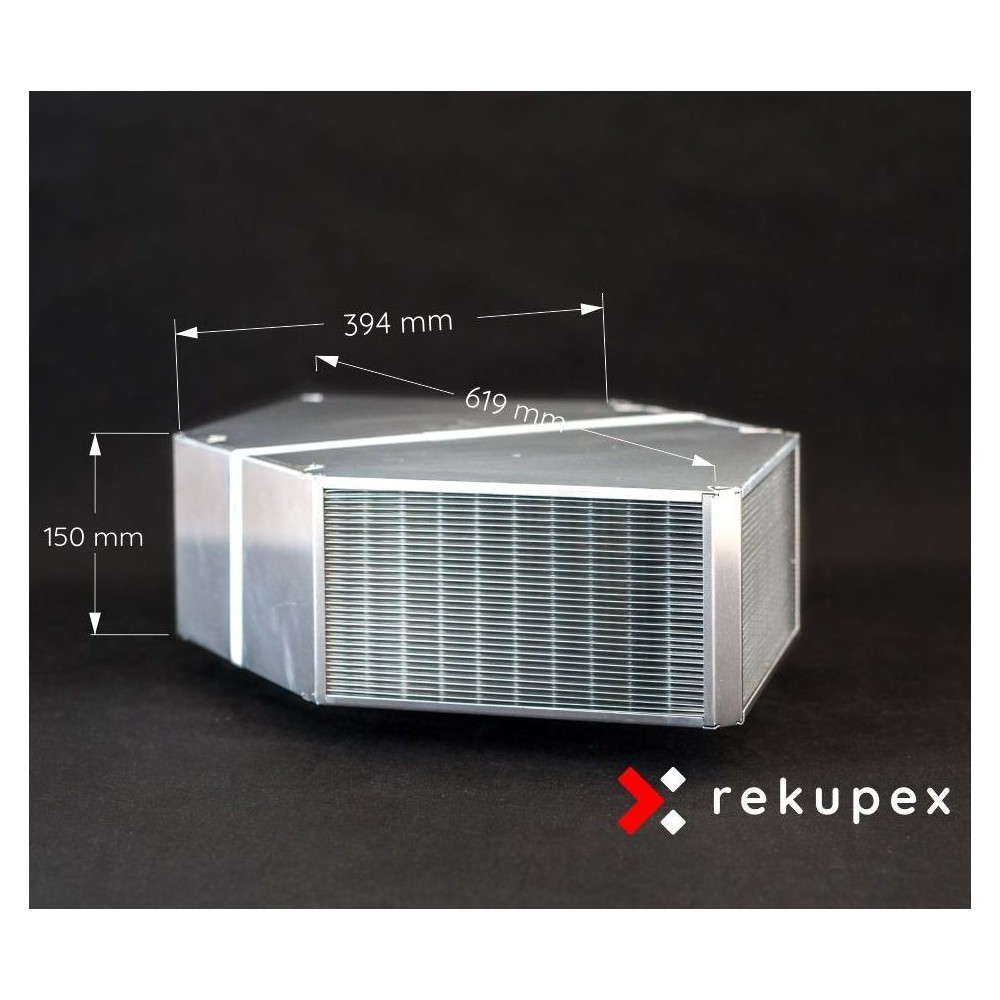

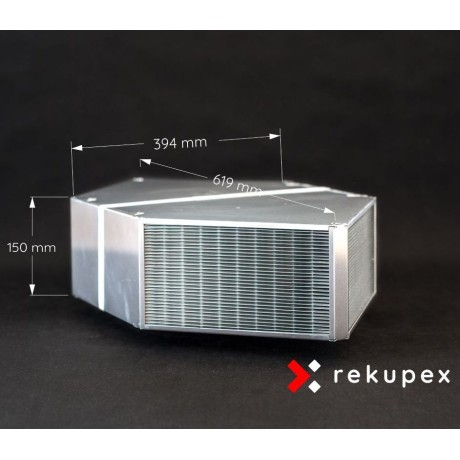

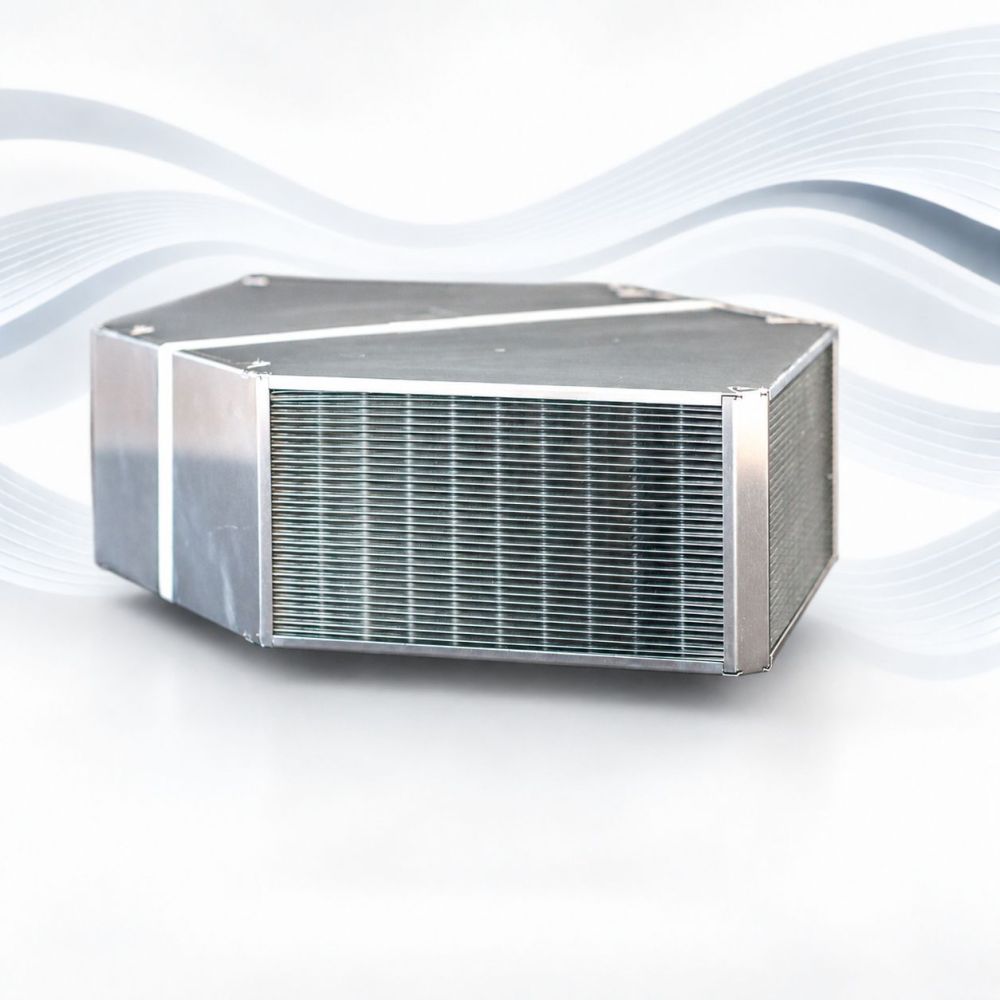

Wymiennik ciepła entalpiczny RFC+39-150-30 RECUTECH (wymiennik entalpiczny do odzysku powietrza)

Seria RFK+ / RFC+ to w pełni entalpiczna alternatywa dla przeciwprądowych aluminiowych wymienników ciepła REK+, która dzięki innowacyjnej technologii oferuje oprócz sprawności cieplnej sięgającej 90% również bardzo wysoką sprawność odprowadzania wilgoci. Dzięki tym samym wymiarom możliwa jest także łatwa wymiana wymiennika aluminiowego i plastikowego bez konieczności dalszych przeróbek jednostki odzysku ciepła.

• Sprawność cieplna do 90%
• Ukryta sprawność do 75%
• Wysoka odporność na nierównomierne ciśnienie
• Wysoka selektywna przepuszczalność
• Unikalny materiał METALPIC
• Najwyższa sprawność cieplna spośród wszystkich produktów entalpicznych dostępnych na rynku
• Wysoka wydajność wilgotności
• Maksymalna różnica ciśnień wlotowych i wylotowych wynosząca 800 Pa przewyższa inne produkty entalpiczne z membraną na bazie polimerów
• Zmniejszenie kondensacji i znaczne obniżenie temperatury zamarzania
• Przenikanie wyłącznie pary wodnej przez wysoce selektywną przepuszczalną membranę
• Gwarancja szczelności dzięki 100% testom produkcyjnym
• Stosuj ze standardowymi jednostkami dzięki standaryzowanym wymiarom
• Certyfikacja Eurovent, certyfikat higieniczny wg VDI 6022 i klasyfikacja reakcji na ogień wg EN 13501-1

Wykres zależności straty ciśnienia - PD [Pa] od strumienia objętości AV [m3/h] - wymiennik RECUTECH RFC+39-150-30

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Wykres zależności sprawności EFF [%] od strumienia objętości AV [m3/h] - wymiennik RECUTECH RFC+39-150-30

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

Wykres zależności sprawności EFF [%] od wilgotności względnej RH [%] - wymiennik RECUTECH RFC+39-150-30

Parametry na okres zimowy wg organizacji EUROVENT

stosunek powietrza wewnętrznego do zewnętrznego 1:1, temperatura powietrza zewnętrznego -3°C i wilgotność względna 90%, temperatura powietrza wewnętrznego 25°C i wilgotność względna 60%, wyniki z oprogramowania obliczeniowego certyfikowanego przez europejską firmę Eurovent

550" />

Co jest wyjątkowego w wymienniku entalpicznym RECUTECH?

---

Wysoka sprawność cieplna – Dzięki materiałom umożliwiającym kształtowanie i tym samym zwiększanie powierzchni wymiany ciepła, sprawność przekazywania ciepła wynosi aż 90% . Nie używamy przekładek, gdyż nie są potrzebne.

Skuteczność transferu wilgoci do 75% .

Szczelność – Tak jak przyzwyczaiły nas wymienniki RECUTECH, są one szczelne. Nie idziemy na kompromis nawet w kwestii entalpii. Testujemy je wszystkie i do Ciebie trafią tylko te, które są w dobrym stanie.

Wysoka odporność na nierównowagę ciśnień – Dzięki sztywności użytych materiałów nasze wymienniki wytrzymują nierównowagę ciśnień rzędu 800 Pa. Umożliwiają one również zastosowanie w konfiguracji, w której jeden wentylator w urządzeniu zasysa powietrze, a drugi je wypycha.

Wysoka selektywność – Nasza membrana jest wysoce selektywna. Przepuszcza tylko parę wodną, nie przepuszcza żadnych innych gazów. Selektywność weryfikowana jest za pomocą testów.

Łatwa wymiana w istniejących instalacjach – Dzięki tym samym wymiarom i zbliżonym parametrom sprawności cieplnej, można bez problemu wymienić wymiennik w urządzeniu na entalpiczny.

W jaki sposób osiągnięto te parametry?

---

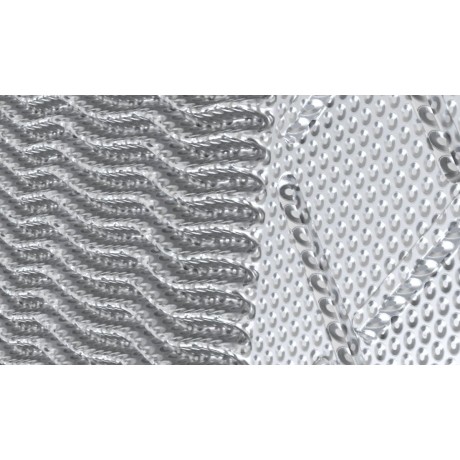

Jest to możliwe głównie dzięki wykorzystaniu unikalnego materiału o nazwie Metalpic , używanego w wymiennikach entalpicznych Recutech. Materiał ten został opracowany wyłącznie w tym celu przez firmę Recutech. Jest to materiał warstwowy, w którym każdy komponent ma swoją własną, jasno określoną funkcję.

Wykonana jest ze specjalnie obrobionego spienionego aluminium o możliwie największej powierzchni otwartej. Jego główną funkcją jest stworzenie struktury nośnej dla drugiego komponentu, który jest bardzo cienką membraną polimerową. Dlaczego aluminium? Ponieważ materiał ten bardzo dobrze przewodzi ciepło i jest łatwy do poddania recyklingowi.

Drugą część kanapki stanowi membrana polimerowa . Jego główną funkcją jest transport wilgoci oraz zapewnienie szczelności uzyskanego materiału. Jest to membrana jonowymienna , która jest selektywnie przepuszczalna.

Dzięki zastosowaniu wzmocnienia z siatki metalowej membrana może być bardzo cienka, a im cieńsza membrana, tym lepszy jest transfer wilgoci. Obie części tej kanapki są połączone ze sobą metodą laminowania.

"r">

Materiał ten jest następnie przetwarzany na klasyczną folię aluminiową do wymienników serii REK i REC. W tym procesie obie części kanapki muszą poradzić sobie ze względnym wydłużeniem podczas rozciągania, podobnie jak aluminium.

Dzięki tym właściwościom możliwe jest stworzenie lameli, która ulega wzmocnieniu podczas formowania, a jej powierzchnia wymiany ciepła i wilgoci ulega zwiększeniu. Membrana wskutek rozciągania staje się słabsza, a jak pisaliśmy wyżej, im jest cieńsza, tym lepszy jest transfer wilgoci.
