AIRBOX SLIM 520 – izolovaný box pro EC ventilátory AFL Constant Flow

AIRBOX SLIM 520

Aerodynamicky optimalizovaná izolovaná skříň pro instalaci ventilátoru AFL Constant Flow.

AIRBOX SLIM 520 není obyčejný obal na ventilátor. Jedná se o promyšlenou montážní a izolační skříň, která byla vyvíjena, testována a optimalizována s cílem dosáhnout co nejnižší spotřeby elektrické energie při zachování vysokého průtoku vzduchu.

Výrobek je určen pro instalaci kompatibilního radiálního ventilátoru AFL Constant Flow. Ventilátor má integrovanou řídicí elektroniku a vlastní systém regulace, který automaticky upravuje jeho výkon tak, aby byl udržován požadovaný objemový průtok vzduchu.

Pro zajištění funkce Constant Flow proto není nutné instalovat externí tlaková čidla, snímače tlaku, tlakoměry ani samostatný systém měření tlakové diference.

Ventilátor, elektrické připojení a nadřazená regulace nejsou součástí samotné skříně AIRBOX.

Stačí osadit kompatibilním ventilátorem AFL Constant Flow, připojit potrubí a řízení 0–10 V. AIRBOX je připraven pro vytvoření profesionální vzduchotechnické sestavy během několika minut.

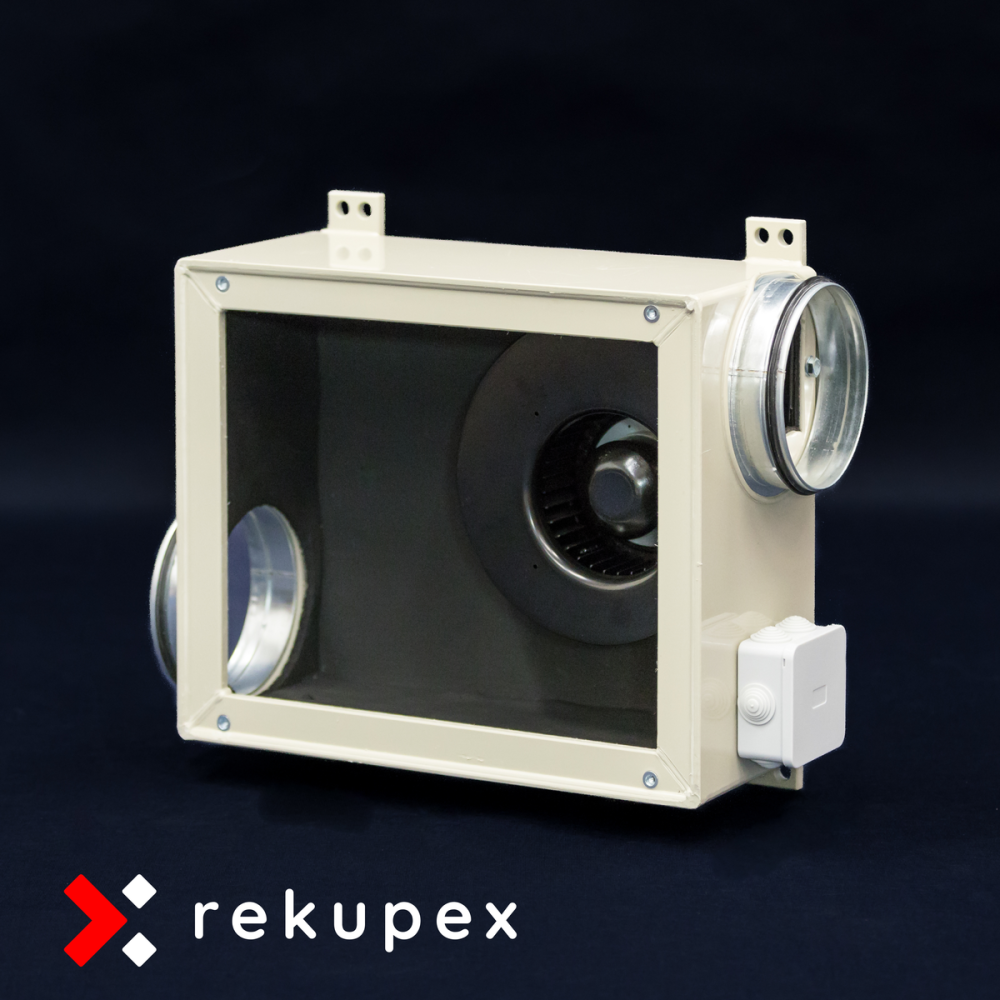

AIRBOX SLIM 520 je dodáván bez ventilátoru. Fotografie zobrazují příklad instalace ventilátoru AFL Constant Flow.

Proč zvolit AIRBOX SLIM 520?

Testovaná konstrukce s minimální spotřebou

Během vývoje AIRBOXU SLIM 520 jsme testovali různé délky, šířky, hloubky a vnitřní tvary boxu. Zkoušeli jsme zaoblené rohy uvnitř, kopulovitý tvar víka i naklonění ventilátoru uvnitř skříně.

Výsledky měření však ukázaly, že tato řešení vedla k vyšší spotřebě energie. Nejlepšího výsledku bylo dosaženo právě u konstrukce AIRBOX SLIM 520 s hrdly umístěnými diagonálně do kříže.

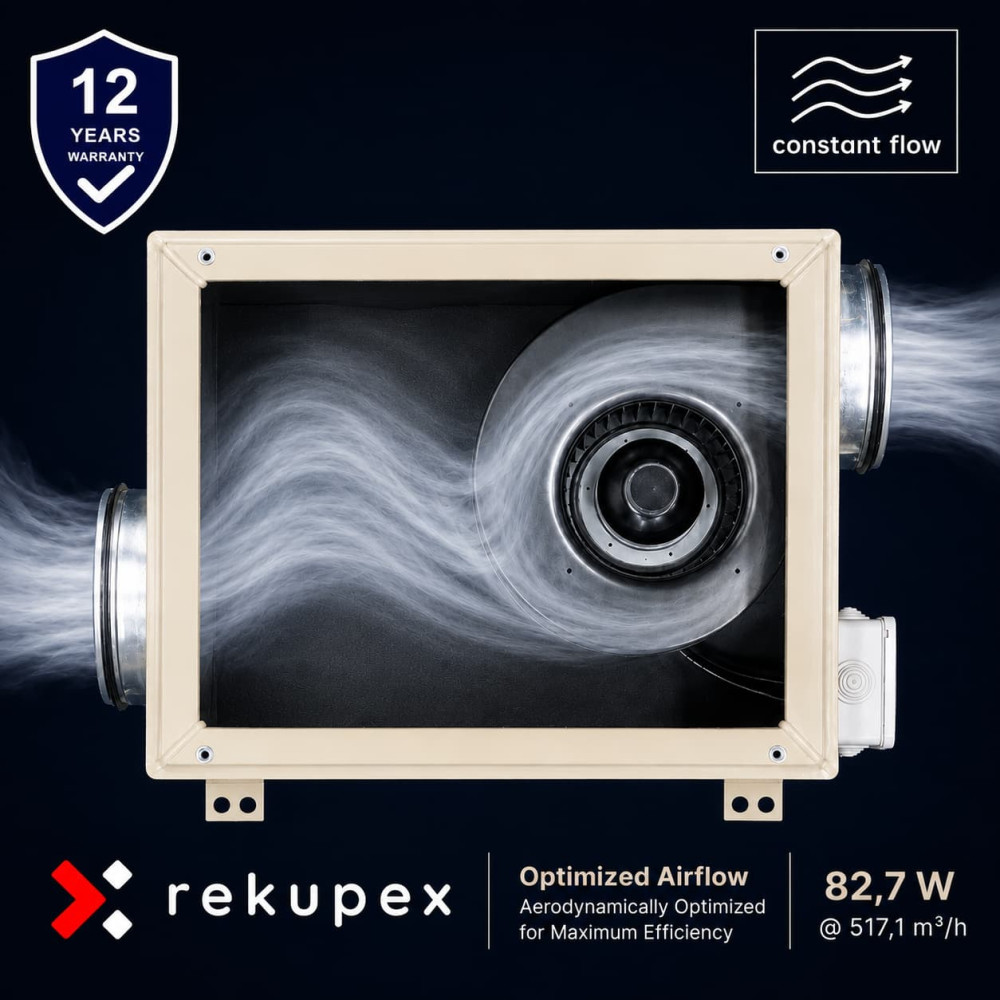

Při přibližně stejném průtoku cca 517,1 m³/h byla u varianty s hrdly v jedné ose naměřena spotřeba přibližně 120 W. U finální verze AIRBOX SLIM 520 byla spotřeba pouze 82,7 W.

Proč nejsou hrdla v jedné ose?

U nízkého boxu by přímé uspořádání vstupu a výstupu v jedné ose způsobovalo méně příznivé proudění uvnitř skříně. Proud vzduchu by se koncentroval do jedné části prostoru a ventilátor by pracoval s vyšším zatížením.

U AIRBOXU SLIM 520 jsou proto hrdla umístěna diagonálně do kříže. Vzduch se uvnitř boxu lépe rozloží, proudění je plynulejší a ventilátor AFL Constant Flow nemusí zbytečně zvyšovat výkon pro překonání tlakových ztrát.

Výsledkem je výrazně nižší spotřeba elektrické energie při zachování vysokého průtoku vzduchu.

Naměřené hodnoty spotřeby

Podmínky měření:

• měření provedeno s instalovaným ventilátorem AFL Constant Flow,
• objemový průtok měřen pomocí sondy TESTO 405,
• měřicí sonda TESTO 405 umístěna ve 2 m dlouhém odtahovém potrubí,
• průměr potrubí 200 mm,
• výstup z ventilátoru do volného prostoru.

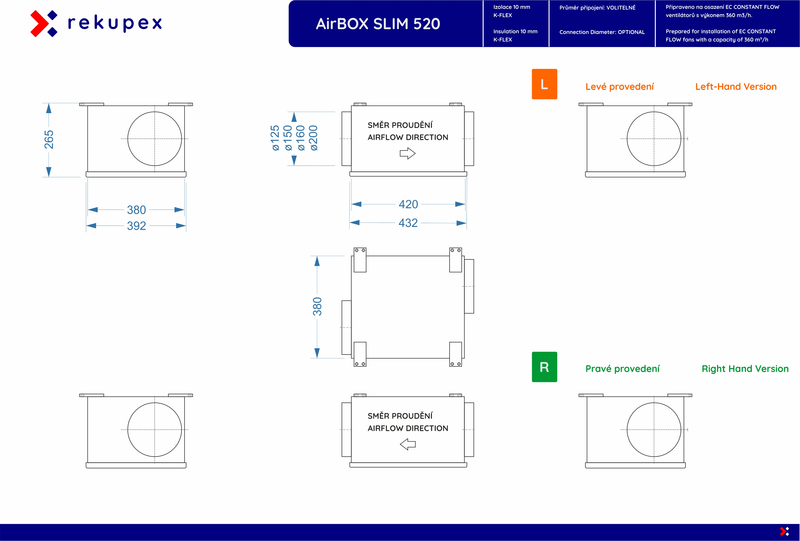

Rozměrový výkres AIRBOX SLIM 520

Pro kontrolu rozměrů a návrh instalace je k dispozici rozměrový výkres AIRBOXU SLIM 520.

Výkres obsahuje základní vnější rozměry, polohu připojovacích hrdel a montážních prvků.

Zobrazit výkres ve větším rozlišení

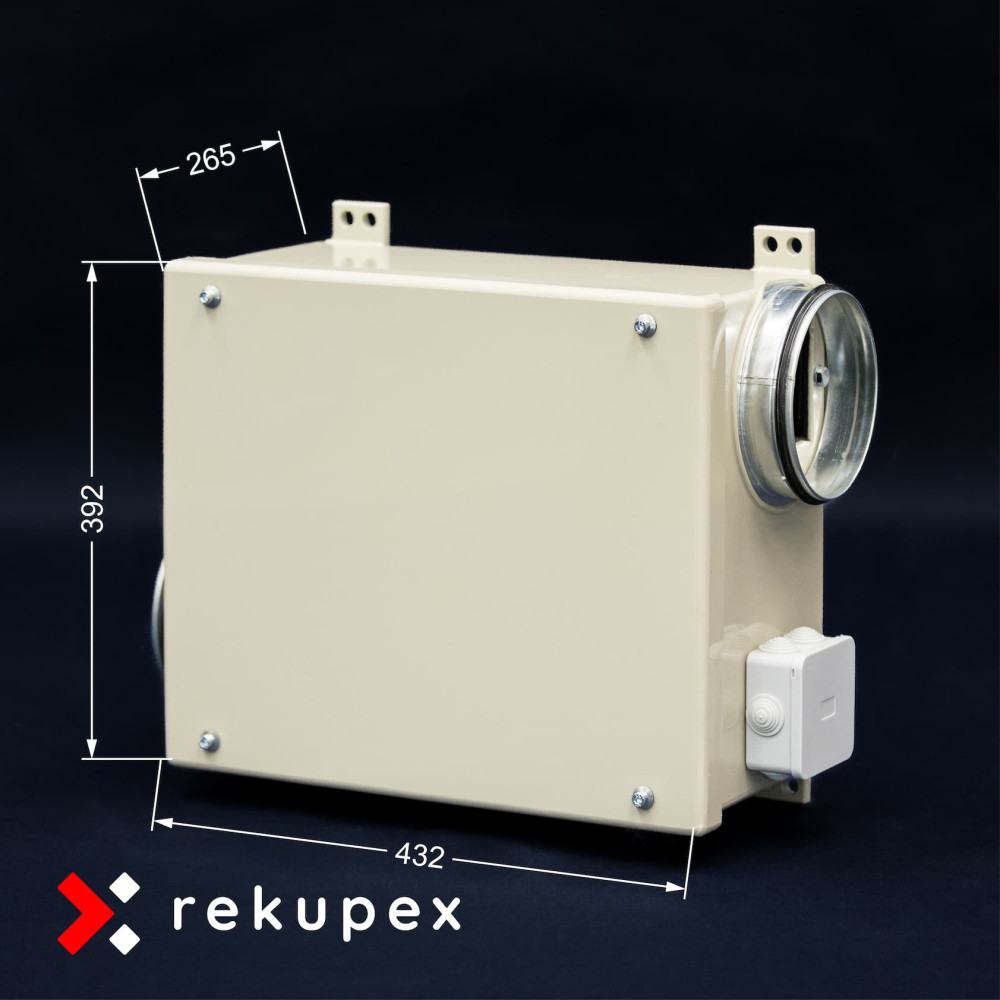

Rozměry a technické parametry

Izolace proti kondenzaci a hluku

Vnitřní izolace ze syntetického kaučuku o síle 10 mm omezuje riziko kondenzace na povrchu skříně a zároveň pomáhá tlumit hluk ventilátoru.

AIRBOX SLIM 520 je proto vhodný i pro instalace v obytných objektech, technických místnostech nebo podhledech.

Konstrukce z polypropylenu

AIRBOX SLIM 520 je stejně jako naše jednotky RECUBOX® zpracován z kvalitního polypropylenu.

• odolnost proti vlhkosti,
• žádná koroze,
• nízká hmotnost,
• dlouhá životnost,
• snadná údržba.

Připojovací hrdla jsou vybavena dvěma břity těsnění pro pevné a těsné napojení vzduchotechnického potrubí.

Servisní přístup k ventilátoru je řešen přes dvířka.

Jednoduchá montáž a flexibilní připojení

AIRBOX SLIM 520 je navržen pro co nejrychlejší montáž do vzduchotechnického systému.

Skříň je vybavena 4 montážními držáky s otvory o průměru 12 mm, které umožňují jednoduché a bezpečné uchycení ke stropu, stěně nebo nosné konstrukci.

Díky servisním dvířkům je ventilátor snadno přístupný pro instalaci, kontrolu i případnou výměnu.

Na výběr je šest průměrů připojovacích hrdel:

• Ø 125 mm
• Ø 150 mm
• Ø 160 mm
• Ø 200 mm
• Ø 250 mm – zvětšené provedení
• Ø 315 mm – zvětšené provedení

Constant Flow jako základ rovnotlaké rekuperace

Největší výhodou ventilátorů AFL Constant Flow je schopnost automaticky udržovat nastavený objemový průtok vzduchu i při změnách tlakových ztrát ve vzduchotechnickém systému.

Ventilátory mají zabudovanou vlastní řídicí elektroniku a integrovaný systém regulace. Elektronika ventilátoru průběžně vyhodnocuje jeho provozní stav a automaticky upravuje otáčky tak, aby byl zachován požadovaný objemový průtok vzduchu.

Pro samotnou funkci Constant Flow proto není potřeba instalovat externí tlaková čidla, snímače tlaku, tlakoměry ani samostatný systém měření tlakové diference.

Požadovaný výkon ventilátoru se nastavuje prostřednictvím řídicího signálu 0–10 V. Ventilátor následně sám automaticky reaguje například na:

• postupné zanášení filtrů,
• změny odporu vzduchotechnického potrubí,
• rozdílné délky přívodních a odvodních tras,
• změny polohy regulačních nebo distribučních prvků,
• další změny tlakových ztrát v systému.

Pokud zapojíte dva ventilátory AFL Constant Flow na stejný řídicí signál 0–10 V a připojíte je k našim jednotkám RECUBOX®, získáte jednoduchý základ moderní rovnotlaké rekuperace s velmi nízkou spotřebou elektrické energie.

• jeden ventilátor zajišťuje přívod vzduchu,
• druhý ventilátor zajišťuje odvod vzduchu,
• každý ventilátor automaticky reaguje na tlakové ztráty ve své větvi,
• oba ventilátory lze ovládat společným řídicím signálem 0–10 V,
• není nutné doplňovat externí systém měření tlaku.

Takové řešení je ideální pro modulární rekuperační sestavy RECUBOX®, chytré domácnosti, Loxone, Home Assistant a další systémy řízení budov.

Záruka 12 let na těsnost a konstrukci skříně

Na skříň AIRBOX poskytujeme nadstandardní záruku 12 let.

AIRBOX je vyroben z kvalitního polypropylenu a spojován technologií svařování horkým plynem. Výsledkem jsou homogenní, pevné a dlouhodobě stabilní spoje bez rizika koroze.

Na rozdíl od plechových konstrukcí nehrozí vznik koroze a na rozdíl od lepených konstrukcí nedochází ke stárnutí spojů vlivem vlhkosti nebo teplotních změn.

Díky jednoduché konstrukci bez pohyblivých částí je AIRBOX navržen pro dlouhodobý a bezproblémový provoz. Na těsnost a mechanickou integritu polypropylenové skříně proto poskytujeme záruku 12 let.

Co AIRBOX SLIM 520 je a co není

AIRBOX SLIM 520 je montážní a izolační skříň pro instalaci kompatibilního ventilátoru AFL Constant Flow.

Samotný AIRBOX neobsahuje ventilátor, motor, elektrické komponenty ani řídicí elektroniku. Jedná se o pasivní mechanický prvek určený k integraci do vzduchotechnického systému.

Výběr ventilátoru, jeho montáž, elektrické připojení a uvedení výsledné sestavy do provozu provádí zákazník nebo odborná montážní firma.

RECUBOX® AIRBOX SLIM 520 je určen jako montážní a izolační skříň pro instalaci kompatibilního ventilátoru AFL Constant Flow. Samotný ventilátor, elektrické připojení a nadřazená regulace nejsou součástí skříně AIRBOX.
