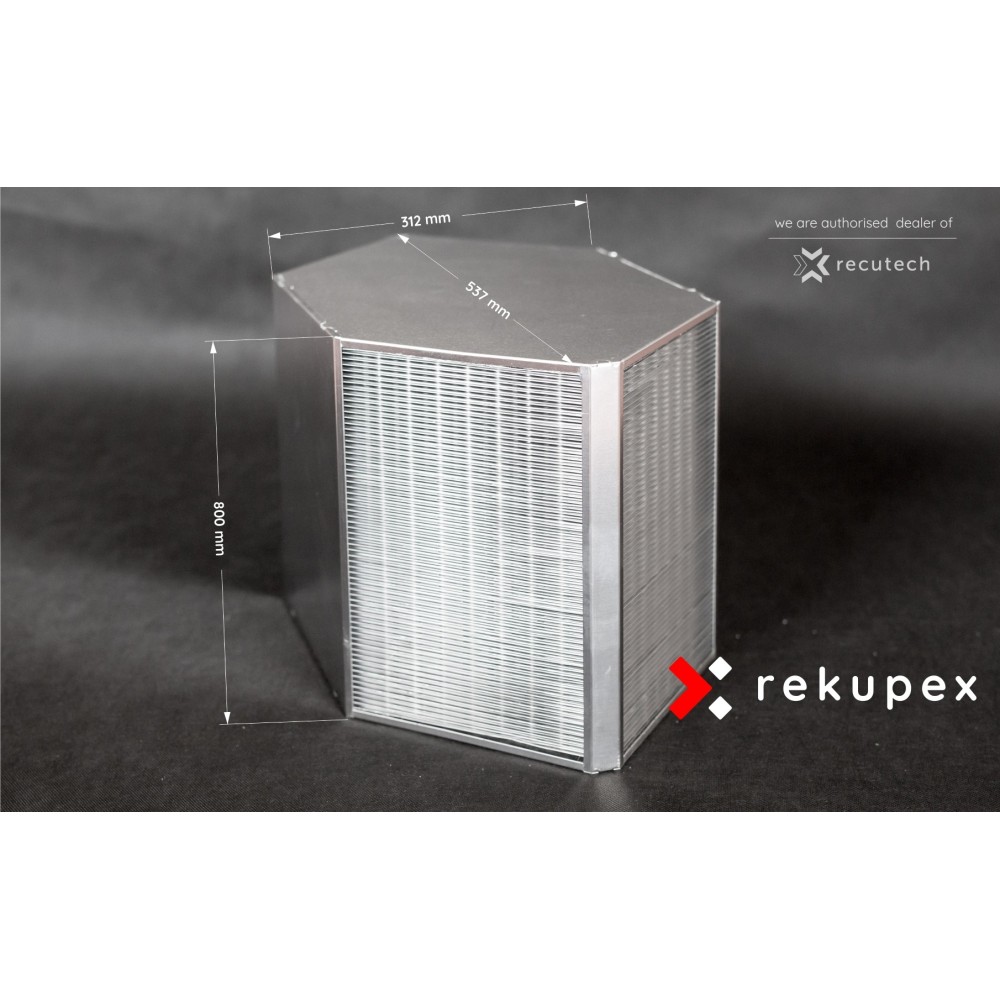

Rekuperačný výmenník tepla RX 05/800 (protiprúdový teplovzdušný rekuperátor na rekuperáciu vzduchu)
Prietok 1500m3/hod - Účinnosť 95,3%.
Prietok 900m3/hod - Účinnosť 95,6%.
Prietok 300m3/hod - Účinnosť 96,2%.
Rozmer: 537 x 312 x 800 mm.
Hmotnosť: 14,57 kg ....
Materiál: hliník
RX a RX-P , to sú moderné protiprúdové výmenníky s lamelami z odolného hliníka a plastu. Protiprúdový výmenník je nástupcom menej
účinného krížového výmenníka. Protiprúdový výmenník neodovzdáva vlhkosť a ani zápach. Jeho účinnosť presahuje 95%.
Práve vďaka týmto vlastnostiam spoločne s testovanou tesnosťou pri každom vyrobenom kuse nachádza svoje využitie ako v rekuperačných jednotkách pasívnych domov, tak v priemyselných aplikáciách.
- Účinnosti až cez 95%
- Výborný pomer ceny a kvality
- Najlepšia rovnováha medzi tlakovou stratou a účinnosťou
- Špeciálne vyvinutá geometria lamiel pre optimálne vlastnosti prenosu tepla
- 100% testovanie tesnosti
- Technológia dvojitého lemu pre celý výrobný rad = najlepšia tesnosť na trhu
- Dĺžky všetkých veľkostí až do 950 mm (v jednom kuse)
- Rozmer: 537 x 312 x 800 mm
- Hmotnosť: 14,57 kg
- Materiál: hliník
- Certifikácia Eurovent, ILH, TÜV, EAC, QMS, OHMS, EMS
Parametre výmenníka pri: pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -5°C a relatívna vlhkosť 25%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 80%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
- Prietok 300m3/hod - Účinnosť 96,2% - Čelná rýchlosť 0,5 m/s - Tlaková strata - prívod - 22,1 Pa, odvod - 32,2 Pa
- Prietok 900m3/hod - Účinnosť 95,6% - Čelná rýchlosť 1,5 m/s - Tlaková strata - prívod - 99,3 Pa, odvod - 145,9 Pa
- Prietok 1500m3/hod - Účinnosť 95,3% - Čelná rýchlosť 2,5 m/s - Tlaková strata - prívod - 211,3 Pa, odvod - 313,7 Pa
Na vyžiadanie Vám na e-mail zašleme kompletné parametre výmenníka a výsledné hodnoty formou parametrových listov v .pdf a to pri Vami požadovaných podmienkach (vlhkosť, teploty, objemový prietok vzduchu).
Účinnosť protiprúdových výmenníkov RX
Graf závislosti tlakovej straty - PD [Pa] na objemovom prietoku AV [m3/h] - výmenník RX 05/800
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1°C a relatívna vlhkosť 78%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
Graf závislosti účinnosti EFF [%] na objemovom prietoku AV [m3/h] - výmenník RX 05/800
Parametre pre obdobie priemernej zimy v SR
pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu 1 ° C a relatívna vlhkosť 78%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 28%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent
Rekuperačný výmenník je možné do jednotky (skrine, boxu) inštalovať v akejkoľvek polohe.
 |
Inštalácia na úzkej vaničke. Odporúčaný sklon 3° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 |
Inštalácia na ploche čela Odporúčaný sklon 5° k výstupu odpadového tepla z dôvodu dobrého odvodu kondenzátu. |
 |
Inštalácia na úzkej vaničke Poloha je možná iba pokiaľ celá hmotnosť výmenníka neleží na úzkej vaničke. |
Vďaka precíznemu spracovaniu rozmerov výmenníkov, je možné ich vzájomná kombinácia pre zvýšenie účinnosti a max. prietoku vzduchu.
Lamely celý výrobný rad výmenníkov RX sú vybavené technológiou dvojitého lemu, čím dosahujú najlepšiu tesnosť na trhu.
Aby sme mohli na vaše objednávky reagovať čo najrýchlejšie, držíme najžiadanejšie výmenníky skladom vo väčšom množstve.
Pokiaľ si nevyberiete z našej ponuky na e-shope, nie je problém, aby sme Vám nacenili akýkoľvek výmenník podľa tabuľky nižšie.
Tabuľka dát
- Dĺžka záruky
- 36 mesiacov
- Certifikácia EUROVENT:
- ÁNO
- Materiál lamiel:
- Hliník
- Materiál opláštenia:
- Hliník
- Najvyššia účinnosť pri výkone [m3/hod]:
- 0 - 1500
- Rozmery dx š xv [mm]:
- 537 x 312 x 800
- Rozstup lamiel [mm]:
- 2,2
- Hmotnosť [kg]:
- 14,57
- Prevádzková teplota [°C]
- -40 až +80
