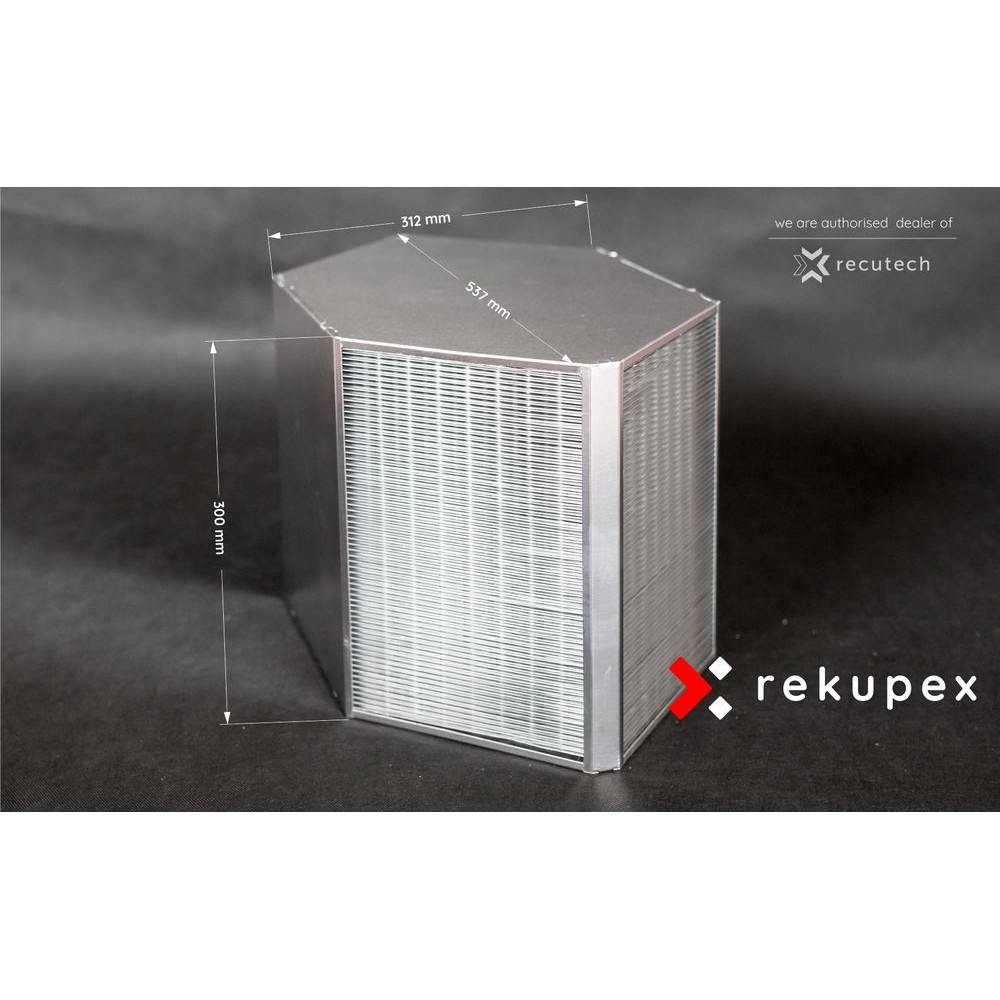

Entalpický výmenník tepla RFC+31-300-25 RECUTECH (entalpický rekuperátor na rekuperáciu vzduchu)

Rad RFK+ / RFC+ je plne entalpická alternatíva protiprúdových hliníkových výmenníkov REK+, ktorá vďaka inovatívnej technológii ponúka okrem až 90% teplotnej účinnosti aj veľmi vysokú vlhkostnú účinnosť. Vďaka rovnakým rozmerom je navyše ľahké zameniť hliníkový a plastový výmenník bez ďalších úprav v rekuperačnej jednotke.

• Teplotná účinnosť až 90%
• Latentná účinnosť až 75 %
• Vysoká odolnosť proti nevyrovnanému tlaku
• Vysoká selektívna permeabilita
• Unikátny materiál METALPIC
• Najvyššia teplotná účinnosť zo všetkých entalpických produktov na trhu
• Vysoká vlhkostná účinnosť
• Maximálny tlakový rozdiel prívod/odvod 800 Pa prekonáva ostatné entalpické produkty s membránou na báze polyméru
• Obmedzenie kondenzácie a výrazné zníženie bodu mrazu
• Prestup výhradne vodnej pary cez vysoko selektívnu priepustnú membránu
• Zaručená tesnosť vďaka 100% testovaniu výroby
• Použitie so štandardnými jednotkami vďaka štandardizovaným rozmerom
• Certifikácia Eurovent, hygienická certifikácia podľa VDI 6022 a Klasifikácia reakcie na oheň podľa EN 13501-1

Graf závislosti tlakovej straty - PD [Pa] na objemovom prietoku AV [m3/h] - výmenník RECUTECH RFC+31-300-25

Parametre pre obdobie zimy podľa organizácie EUROVENT

pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -3°C a relatívna vlhkosť 90%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 60%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent

Graf závislosti účinnosti EFF [%] na objemovom prietoku AV [m3/h] - výmenník RECUTECH RFC+31-300-25

Parametre pre obdobie zimy podľa organizácie EUROVENT

pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -3°C a relatívna vlhkosť 90%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 60%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent

Graf závislosti účinnosti EFF [%] na relatívnej vlhkosti RH [%] - výmenník RECUTECH RFC+31-300-25

Parametre pre obdobie zimy podľa organizácie EUROVENT

pomer vnútorného/vonkajšieho vzduchu 1:1, teplota vonkajšieho vzduchu -3°C a relatívna vlhkosť 90%, teplota vnútorného vzduchu 25°C a relatívna vlhkosť 60%, výsledky z kalkulačného softvéru certifikovaného európskou spoločnosťou Eurovent

height="550" />

V čom spočíva unikátnosť entalpického výmenníka RECUTECH?

---

Vysoká teplotná účinnosť – Vďaka materiálom, ktoré umožňujú tvarovanie a teda zväčšenie teplosmennej plochy, je účinnosť prenosu tepla až 90 % . Nepoužívame dištančné rámčeky, pretože nie sú potrebné.

Účinnosť prenosu vlhkosti až 75% .

Tesnosť – Ako ste u RECUTECH výmenníkov zvyknutí, sú tesné. V tomto nezľavíme ani u entalpických. Všetky testujeme ak vám sa dostanú iba tesné kusy.

Vysoká odolnosť pri nerovnotlaku – Vďaka tuhosti použitých materiálov naše výmenníky odolajú aj nerovnotlaku 800 Pa. Umožňujú aj použitie v konfigurácii, keď jeden ventilátor v jednotke saje a druhý tlačí.

Vysoká selektivita - Naša membrána je vysoko selektívna. Prepúšťa skutočne len vodnú paru, žiadne iné plyny. Selektivita je overená pomocou testov.

Jednoduchá zámena v existujúcich zariadeniach – Vďaka rovnakým rozmerom a podobným parametrom teplotnej účinnosti môžete výmenník v jednotke ľahko vymeniť za entalpický.

Ako sa podarilo tieto parametre dosiahnuť?

---

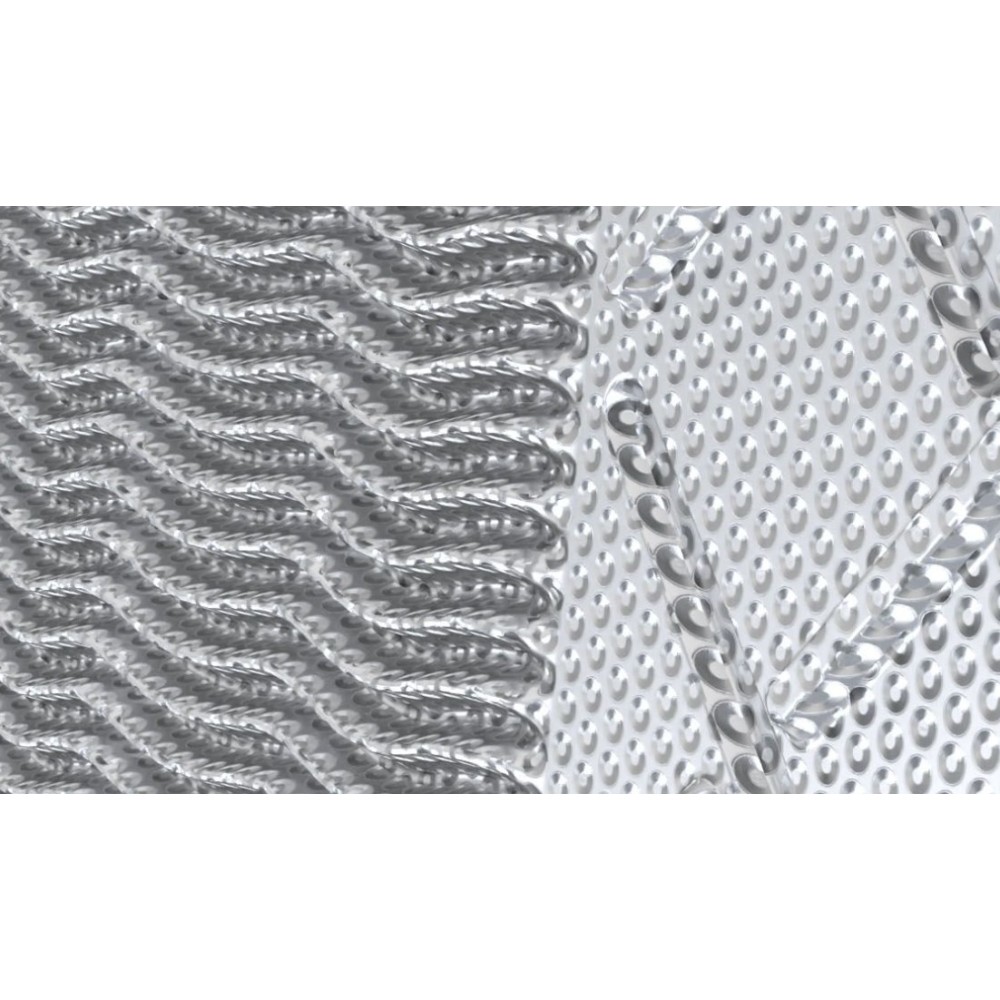

Je to najmä použitím unikátneho materiálu nazývaného Metalpic , používaného v entalpických výmenníkoch Recutech. Tento materiál bol vyvinutý iba na tento účel a bol vytvorený Recutechom. Ide o sendvičový materiál, kde každá zložka má svoju jasne danú funkciu.

Skladá sa zo špeciálne upraveného hliníkového ťahokovu s najväčšou možnou otvorenou plochou. Jeho hlavnou funkciou je vytvoriť nosnú štruktúru pre druhú zložku a tou je veľmi tenká polymérna membrána. Prečo hliník? Pretože tento materiál veľmi dobre vedie teplo a je ľahko recyklovateľný.

Druhou časťou sendviča je polymérna membrána . Jej hlavnou funkciou je prenos vlhkosti a musí zaistiť tesnosť výsledného materiálu. Jedná sa o iontovymennú membránu , ktorá je selektívne permeabilná.

Vďaka podpore ťahokovu môže byť membrána veľmi tenká a čím tenšia membrána, tým lepší prenos vlhkosti. Oba diely tohto sendviča sú spojené k sebe pomocou laminácie.

margin">

Následne sa tento materiál už spracováva ako klasická hliníková fólia pre výmenníky radu REK a REC. Pri tomto procese musia oba diely tohto sendviča zvládnuť pri ťahaní pomerné predĺženie ako hliník.

Vďaka týmto vlastnostiam je ale možné vytvoriť lamelu, ktorá sa pri tvarovaní vystuží a zväčší sa jej teplozmenná a vlhkozmenná plocha. Vďaka pretiahnutiu sa membrána ďalej zoslabí a ako sme písali vyššie, čím tenší, tým lepší prestup vlhkosti.
