RECUBOX® X-POOL HRV 450 – Chemiškai atsparus vandens surinkimo įrenginys baseinams ir agresyviai aplinkai
Visiškai plastikinė RECUBOX® versija
Chemiškai atsparus RECUBOX® tinka baseinams ir chemijos pramonei
Absoliutus atsparumas chlorui
Našumas nuo 0 iki 450 m3/h.
RECUBOX® X-POOL
RECUBOX® X-POOL – tai aukštos klasės cheminėms medžiagoms atsparus šilumos rekuperavimo įrenginys, skirtas šilumai iš oro atgauti baseinuose, SPA centruose, saunose, laboratorijose ir kitose patalpose, kuriose yra didelė drėgmė arba gali pasitaikyti nestipriai agresyvių cheminių medžiagų.
Kodėl verta rinktis RECUBOX® X-POOL
- Didelis cheminis atsparumas baseinų ir korozinėms aplinkoms
- Tvirta suvirinta konstrukcija be varžtų, kniedžių ir klijų
- Paprastas valymas ir aukštas higienos lygis
- Paprastas montavimas ir lengva priežiūra
- Didelis konstrukcijos lankstumas ir platus prijungimo atvamzdžių išdėstymo pasirinkimas
- Ilgas tarnavimo laikas net ir sudėtingomis eksploatavimo sąlygomis

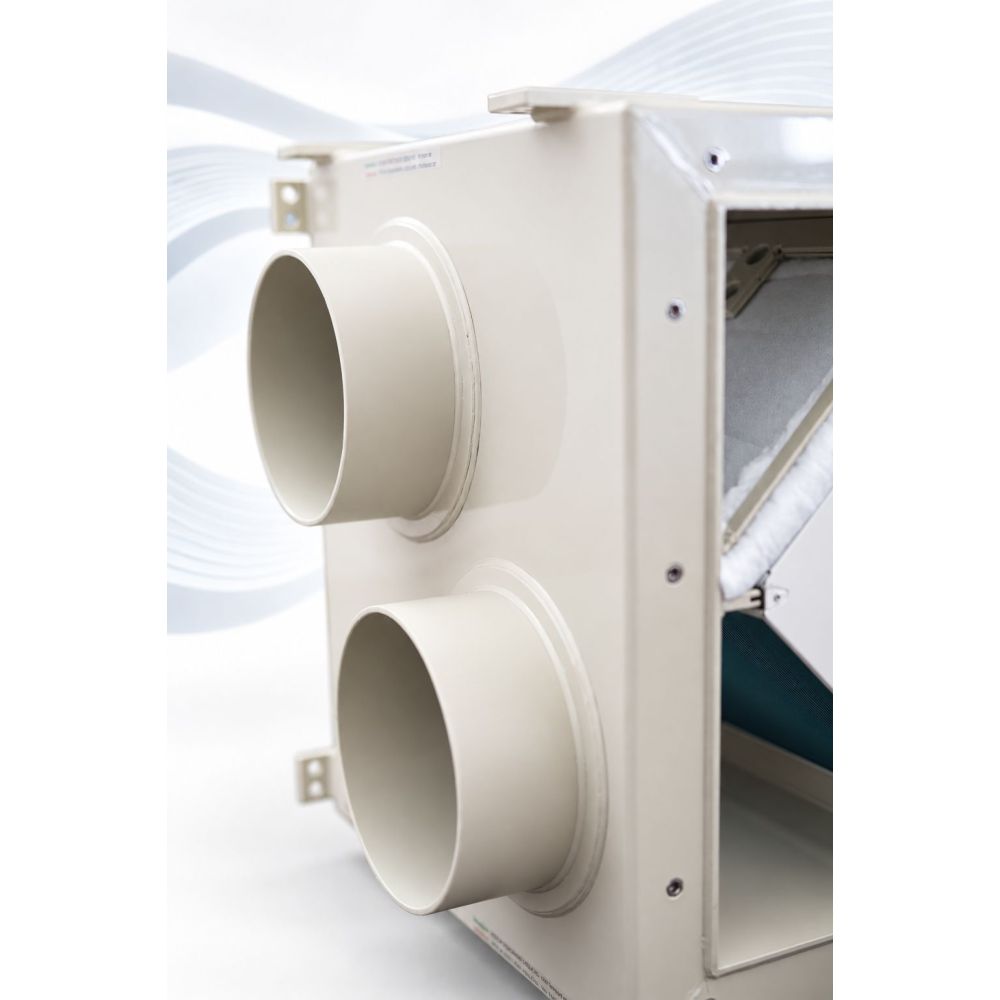

Konstrukcija ir medžiagos
Visas įrenginio korpusas, flanšai, filtrų rėmai, laikikliai ir kiti išoriniai komponentai yra pagaminti iš aukštos kokybės polipropileno (PP). Konstrukcija suprojektuota be nereikalingų metalinių dalių, daugiausia dėmesio skiriant maksimaliam atsparumui sudėtingoje aplinkoje.
Įrenginio medžiaga yra labai atspari:
- chlorui ir ozonui baseinų aplinkoje,
- rūgštims ir šarmams,
- tirpikliams, alkoholiams ir lakiems organiniams junginiams (LOJ),
- druskos rūkui ir korozinei drėgmei.
Konstrukcijoje naudojamos 100 % suvirintos jungtys. Tai reiškia, kad nėra klijuotų jungčių, priklijuojamų sandariklių, o nuotėkio rizika yra minimali. Visi svarbūs sandarinimo elementai yra įrengti mechaniškai ir yra lengvai keičiami.
Lygios higieniškos sienelės leidžia lengvai valyti ir prižiūrėti įrenginį. Įrenginys suprojektuotas taip, kad jam reikėtų labai mažai priežiūros ir tuo pačiu būtų užtikrinamas aukštas higienos standartas.
Dėl tvirtos konstrukcijos, aukštos kokybės ir maksimalaus higieninio saugumo mūsų RECUBOX® įrenginiai naudojami įvairiuose ČVUT projektuose, įskaitant unikalią S.A.W.E.R. sistemą, kurią UCEEB kuria geriamajam vandeniui iš oro išgauti.
Šilumokaitis – RECUTECH EPOXY versija
Įrenginyje sumontuotas epoksidine danga padengtas šilumokaitis, tinkamas naudoti agresyvesnėje ir korozinėje aplinkoje.
- Atsparumas korozijai pagal ASTM B117, išbandytas druskos rūko kameroje (NaCl 5 % / 35 °C) iki 1 000 valandų
- Didelis atsparumas tirpikliams – pavyzdžiui, trichloretilenui ir tetrachloretilenui
- Techniniai parametrai, atitinkantys aliuminio priešpriešinio srauto šilumokaičių be epoksidinės dangos parametrus
Montavimas ir priežiūra
- Ventiliatoriai nėra įrenginio komplektacijos dalis – jie montuojami tiesiai į vėdinimo ortakius, todėl taupoma vieta techninėje patalpoje.
- Prireikus ventiliatorius galima greitai pakeisti neardant paties RECUBOX® įrenginio.
- Įrenginys suprojektuotas taip, kad būtų užtikrinta lengva prieiga techninei priežiūrai ir paprastas aptarnavimas.
Geresnis pasirinkimas nei visiškai nerūdijančio plieno rekuperacija
Dėl polipropileno savybių RECUBOX® X-POOL tam tikrose srityse yra labai patraukli alternatyva visiškai iš nerūdijančio plieno pagamintiems sprendimams. Agresyvioje cheminėje aplinkoje net ir nerūdijantis plienas laikui bėgant gali pradėti rūdyti, o aukštos kokybės PP konstrukcija ilgainiui išlaiko savo stabilumą ir sandarumą.
Puikus pasirinkimas
- Baseinams, vandens parkams, SPA centrams ir saunoms – aplinkai, kurioje yra chloro ir didelė drėgmė
- Laboratorijoms ir traukos spintoms – šilumos rekuperacijai nestipriai agresyvioje cheminėje aplinkoje
- Chemijos gamykloms ir sandėliavimo patalpoms, įskaitant degalines
- Dažymo, galvanizavimo ir valymo įrenginiams, kuriuose susidaro koroziniai garai
- Žemės ūkio pastatams – pavyzdžiui, aplinkai, kurioje yra amoniako ar siloso dujų
- Gamybiniams ir technologiniams konteineriams korozinėje ir drėgnoje aplinkoje
Pagrindiniai RECUBOX® įrenginių privalumai
 |
Lengvas šilumokaičio išėmimas Šilumokaitį iš įrenginio galima išimti labai lengvai ir greitai, praktiškai vienu judesiu. |
 |
Maksimali higiena Tiek įrenginys, tiek šilumokaitis yra lengvai pasiekiami, išimami ir gali būti kruopščiai išvalyti. Šilumokaitis turi ILH Berlin higienos sertifikatą, o RECUBOX® medžiaga tinka ir reiklioms higieninėms reikmėms. |
 |
Mechaninis sandarinimas be klijų Šilumokaitis sandarinamas griovelyje nenaudojant klijų ar lipnių juostų, kurios laikui bėgant gali susidėvėti. Prireikus sandariklį galima lengvai pakeisti. |
 |
Be varžtų, kniedžių ir klijų RECUBOX® pagamintas iš vienos medžiagos naudojant karštų dujų suvirinimo technologiją. Rezultatas – visiškai sandarios jungtys, kurios nesuyra dėl senėjimo. |
 |
Platus dydžių diapazonas Dėl plataus dydžių pasirinkimo galime suprojektuoti tinkamą RECUBOX® net ir patalpoms, kuriose montavimo galimybės yra ribotos. |
 |
Suderinamumas su RECUTECH šilumokaičiais RECUBOX® X-POOL įrenginiai yra suprojektuoti visam RECUTECH EPOXY šilumokaičių asortimentui, sertifikuotam EUROVENT. |
 |
Platus našumo diapazonas RECUBOX® įrenginiai tinka labai įvairioms reikmėms – nuo mažesnių sistemų iki didelių technologinių objektų. |
 |
Maksimalus lankstumas Įleidimo ir išleidimo atvamzdžių vietą galima konfigūruoti labai plačiai pagal konkrečios sistemos poreikius. |
 |
Veidrodinė versija Visi variantai taip pat galimi veidrodinėje versijoje. Kondensato nuvedimui naudojama 1/2" srieginė jungtis, įrengta dviejose vietose. |
Papildomi praktiniai privalumai
Paprastas montavimas dėl paruoštų montavimo angų srieginėms strypams.
Didelio paviršiaus filtrai leidžia naudoti įvairias filtravimo medžiagas. Standartinėje versijoje įrenginys komplektuojamas su M5 klasės filtravimo medžiaga.
By-pass gali būti tiekiamas kaip atskiras apėjimo elementas arba integruota versija su galimybe valdyti servopavara.
Slėgio nuostolių grafikas
Slėgio nuostolių PD [Pa] priklausomybė nuo oro tūrio srauto AV [m³/h] – šilumokaitis REK+27-400-22 EPOXY
Parametrai vidutiniam žiemos laikotarpiui Čekijoje
Vidaus ir lauko oro srautų santykis 1:1, lauko oro temperatūra 1 °C ir santykinė drėgmė 78 %, vidaus oro temperatūra 25 °C ir santykinė drėgmė 28 %. Rezultatai gauti naudojant Europos organizacijos Eurovent sertifikuotą skaičiavimo programinę įrangą.
Efektyvumo grafikas
Efektyvumo EFF [%] priklausomybė nuo oro tūrio srauto AV [m³/h] – šilumokaitis REK+27-400-22 EPOXY
Parametrai vidutiniam žiemos laikotarpiui Čekijoje
Vidaus ir lauko oro srautų santykis 1:1, lauko oro temperatūra 1 °C ir santykinė drėgmė 78 %, vidaus oro temperatūra 25 °C ir santykinė drėgmė 28 %. Rezultatai gauti naudojant Europos organizacijos Eurovent sertifikuotą skaičiavimo programinę įrangą.

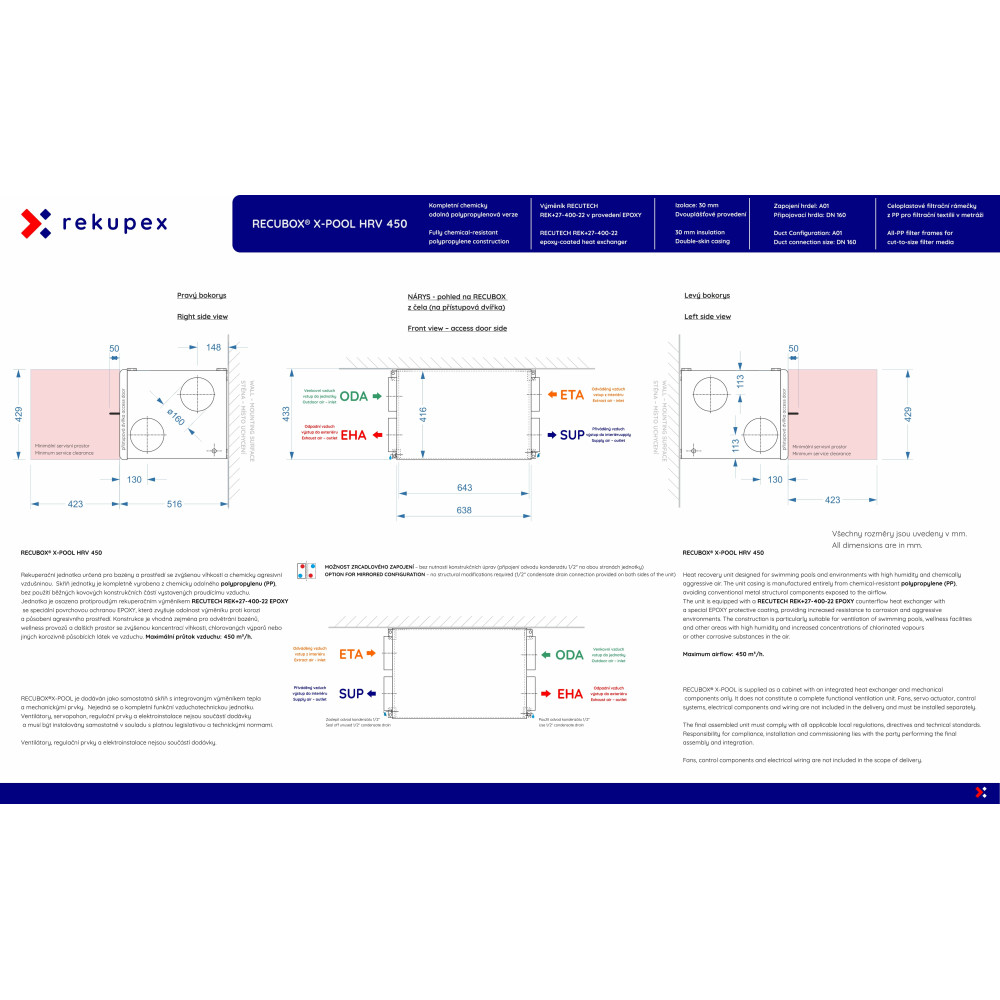

RECUBOX® techninis brėžinys
Žemiau rasite RECUBOX® X-POOL HRV 450 A01 OPEN įrenginio techninį brėžinį su pagrindiniais matmenimis ir konstrukciniu sprendimu. Spustelėkite peržiūros vaizdą, kad atidarytumėte brėžinį visa raiška.
Spustelėkite peržiūrą, kad atidarytumėte brėžinį visa raiška.
Prijungimo atvamzdžių išdėstymo variantai
Pasirinkimas atliekamas užsakymo metu.
RECUBOX® vaizdas iš priekio su atidarytomis durelėmis.
Nurodyti matmenys apima visą dvigubo korpuso konstrukciją ir 30 mm storio šilumos izoliaciją. Jei galutiniai įrenginio matmenys reikšmingai pasikeistų, pavyzdžiui, dėl didesnių prijungimo atvamzdžių ar kitų techninių pakeitimų, apie tai iš anksto informuosime po užsakymo pateikimo.
 |
A01 Šilumokaitis ant plataus padėklo, 4 šoniniai prijungimo atvamzdžiai Matmenys: 638 (A) × 433 (B) × 516 (C) mm – plotis × aukštis × gylis Brėžinyje parodyta standartinė ir veidrodinė prijungimo versija. |
 |
B01 Šilumokaitis ant siauro padėklo, 4 šoniniai prijungimo atvamzdžiai Matmenys: 638 (B) × 433 (A) × 516 (C) mm – aukštis × plotis × gylis Brėžinyje parodyta standartinė ir veidrodinė prijungimo versija. |
 |
A02 Šilumokaitis ant plataus padėklo, 2 prijungimo atvamzdžiai į viršų ir 2 šoniniai prijungimo atvamzdžiai Matmenys: 638 (A) × 433 (B) × 516 (C) mm – plotis × aukštis × gylis Brėžinyje parodyta standartinė ir veidrodinė prijungimo versija. |
 |
B02 Šilumokaitis ant siauro padėklo, 2 prijungimo atvamzdžiai į viršų ir 2 šoniniai prijungimo atvamzdžiai Matmenys: 638 (B) × 433 (A) × 516 (C) mm – aukštis × plotis × gylis Brėžinyje parodyta standartinė ir veidrodinė prijungimo versija. |
Charakteristikos
- Medžiaga
- SIMONA AlphaPLUS - POLYPROPYLEN
- Darbinė temperatūra [°C]
- -20 .. +80
- Kilmės šalis
- CZ
Kokius ortakius pasirinkti baseino vėdinimui?
Oro paskirstymo sistemos medžiagos pasirinkimas baseinui yra toks pat svarbus kaip ir pati šilumos grąžinimo sistema. Agresyvi aplinka su chloru kartu su didele drėgme per kelis mėnesius gali sunaikinti netinkamai parinktus ortakius.
Kodėl reikia vengti aliuminio ir pigių „flexi“ žarnų?
Dažniausiai naudojamos lanksčios aliuminio žarnos (vadinamos Alu-flexi, Sono-flexi) baseinų salėms yra visiškai netinkamos. Chloro garai sukelia greitą aliuminio oksidaciją, kuri pasireiškia balto miltelio susidarymu ir vėliau ortakio sienelės prakiurimu.
Dėmesio nesandarumams: Vos tik ortakiuose atsiranda korozija, sistema praranda slėgio pusiausvyrą, didėja drėgmė pastato konstrukcijoje ir kyla pelėsio atsiradimo rizika aplink nesandarias vietas.
Rekomenduojamos medžiagos RECUBOX® X-POOL
Siekiant užtikrinti ilgalaikį patikimą baseino vėdinimo darbą, rekomenduojame naudoti medžiagas, kurios natūraliai yra atsparios korozijai:
| Plastikiniai ortakiai (PVC / PP) | Idealus pasirinkimas baseinams. Lygūs plastikiniai ortakiai yra 100% atsparūs chlorui ir drėgmei bei pasižymi minimaliais slėgio nuostoliais. |
| Nerūdijančio plieno ortakiai | Premium sprendimas su itin dideliu mechaniniu atsparumu. Tinka dizaino atviriems ortakiams salės viduje. |
| Izoliuoti EPE ortakiai | Puikiai tinka trasoms per nešildomas patalpas. Putų polietilenas nesugeria drėgmės ir yra chemiškai inertiškas. |
Svarbu: nuolydis ir kondensato nuvedimas
Gravitacija dirba jūsų naudai:
Visi horizontalūs ortakių ruožai turi būti įrengti su nuolydžiu link RECUBOX® įrenginio (minimalus nuolydis 1–2 %). Kadangi RECUBOX® yra įrengtas žemiausiame taške, visas kondensatas su chloro junginiais tolygiai nuteka į šilumokaitį, o iš ten tiesiai į kanalizaciją. Taip išvengsite „kišenių“ su stovinčiu vandeniu ortakiuose.
Praktinis patarimas: Jei kai kuriose vietose būtina naudoti lanksčius ortakius (pavyzdžiui, prijungiant atvamzdžius), rinkitės tik plastikines lanksčias žarnas arba žarnas su chemikalams atspariu vidiniu sluoksniu. Taip išvengsite brangių remontų pakabinamose lubose ateityje.
Pastaba: Tinkamas ortakių medžiagos pasirinkimas yra labai svarbus siekiant išlaikyti 12 metų garantiją RECUBOX® įrenginio korpuso sandarumui. Netinkami ortakiai gali neigiamai paveikti visos sistemos higieną.
