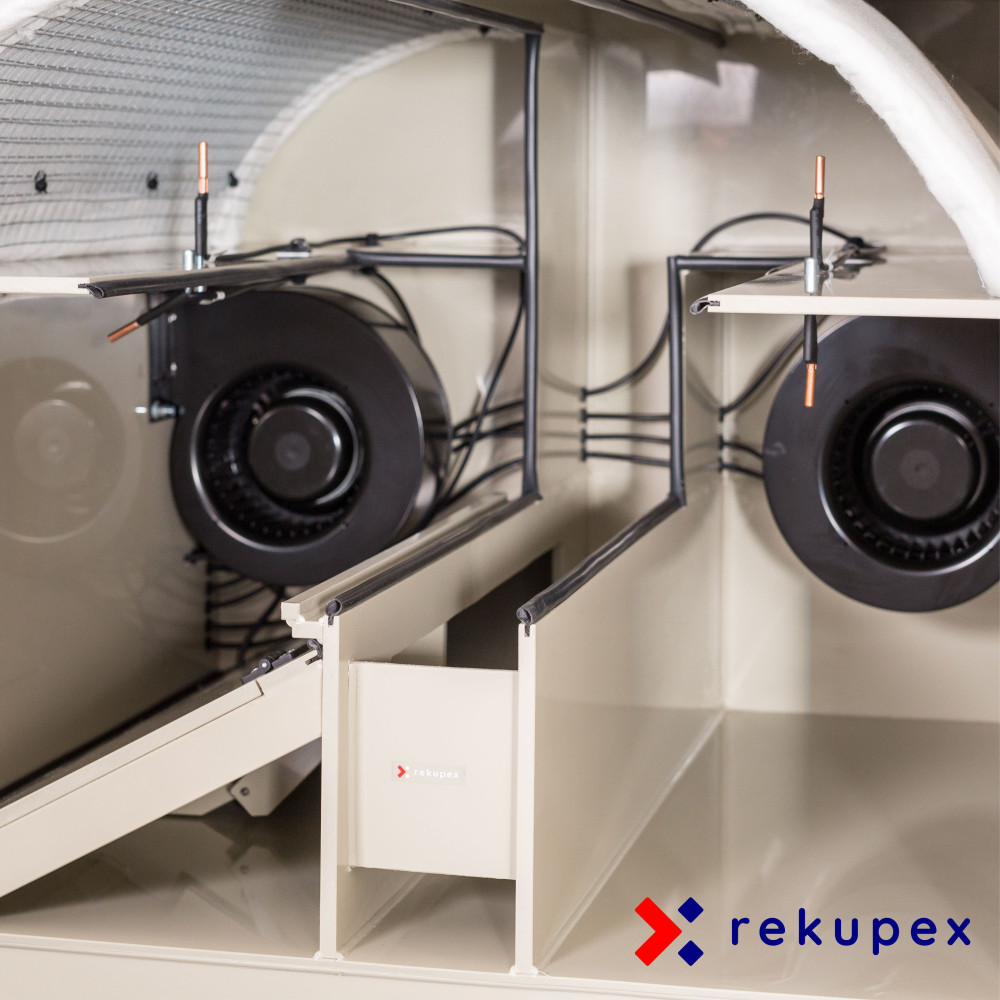

RECUBOX® ERV 250 VENT-READY – připraven pro EC ventilátory CONSTANT FLOW
Základ za visokotehnološku rekuperaciju.
RECUBOX® ERV 250 VENT-READY spreman je za jednostavnu instalaciju
vrhunski AFL EC ventilatori s CONSTANTFLOW sustavom

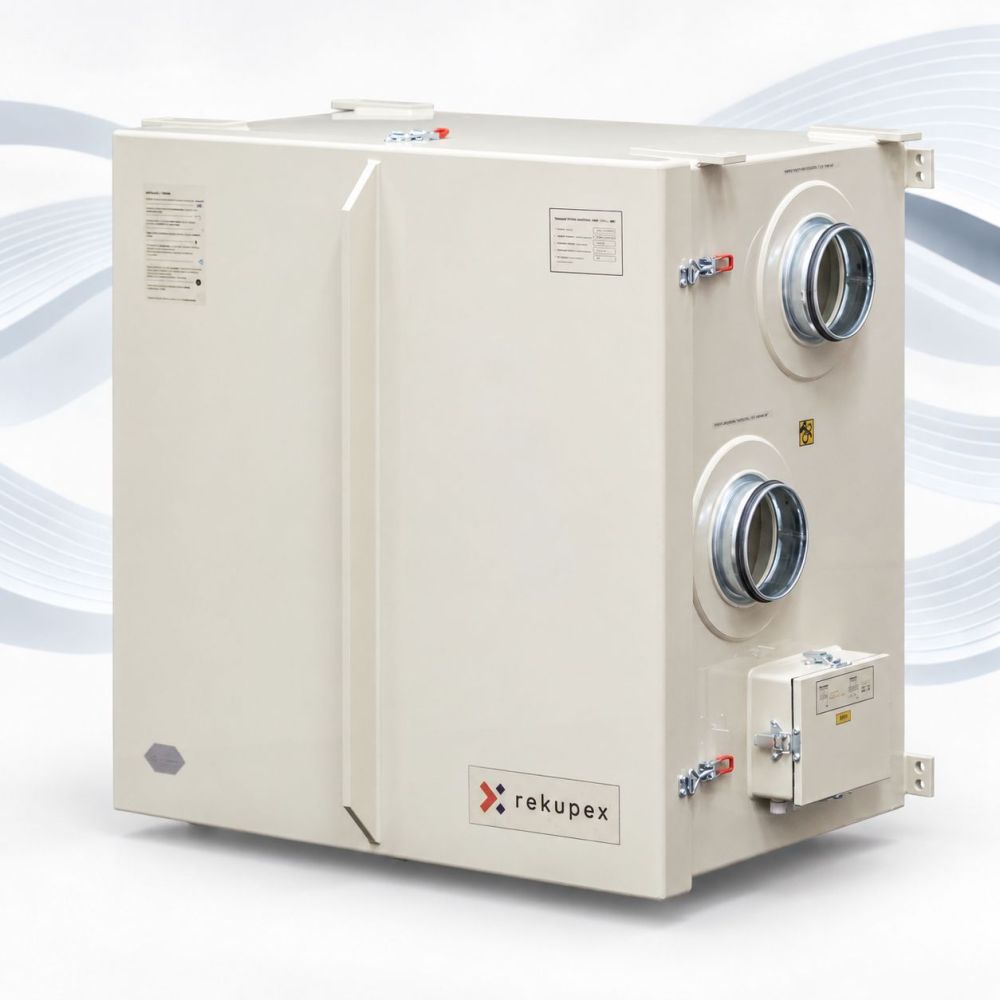

RECUBOX® ERV 250 VENT-READY
RECUBOX® ERV 250 VENT-READY je kompaktna rekuperacijska jedinica pripremljena za ugradnju EC ventilatora AFL CONSTANT FLOW. Predstavlja iznimno otpornu, higijensku i varijabilnu bazu za modernu uravnoteženu rekuperaciju zraka u obiteljskim kućama, stanovima i manjim komercijalnim objektima.
Proizvodnja po narudžbi u Češkoj Republici. RECUBOX® jedinice proizvodimo u potpunosti u Češkoj prema točnim zahtjevima kupaca. Koristimo kvalitetne polipropilenske materijale tvrtke SIMONA AG i profesionalnu tehnologiju obrade na opremi Leister AG.
Tehnologija i performanse
Kućište je konstrukcijski optimizirano za ugradnju ventilatora AFL EC CONSTANT FLOW, koji predstavljaju iznimno pametno rješenje za modernu rekuperaciju. Zahvaljujući ugrađenoj funkciji Constant Flow, ventilatori automatski reagiraju na promjene otpora u sustavu i pomažu u dugoročnom održavanju stabilnog protoka zraka, ravnoteže tlaka, niske razine buke i ekonomičnog rada.
Jedinica je opremljena protustrujnim rekuperacijskim izmjenjivačem s učinkovitošću prijenosa topline do 90% i učinkovitošću prijenosa vlage do 75%. Izmjenjivač je namjerno dizajniran s naglaskom na niske padove tlaka, što doprinosi tihom, štedljivom i učinkovitom radu.

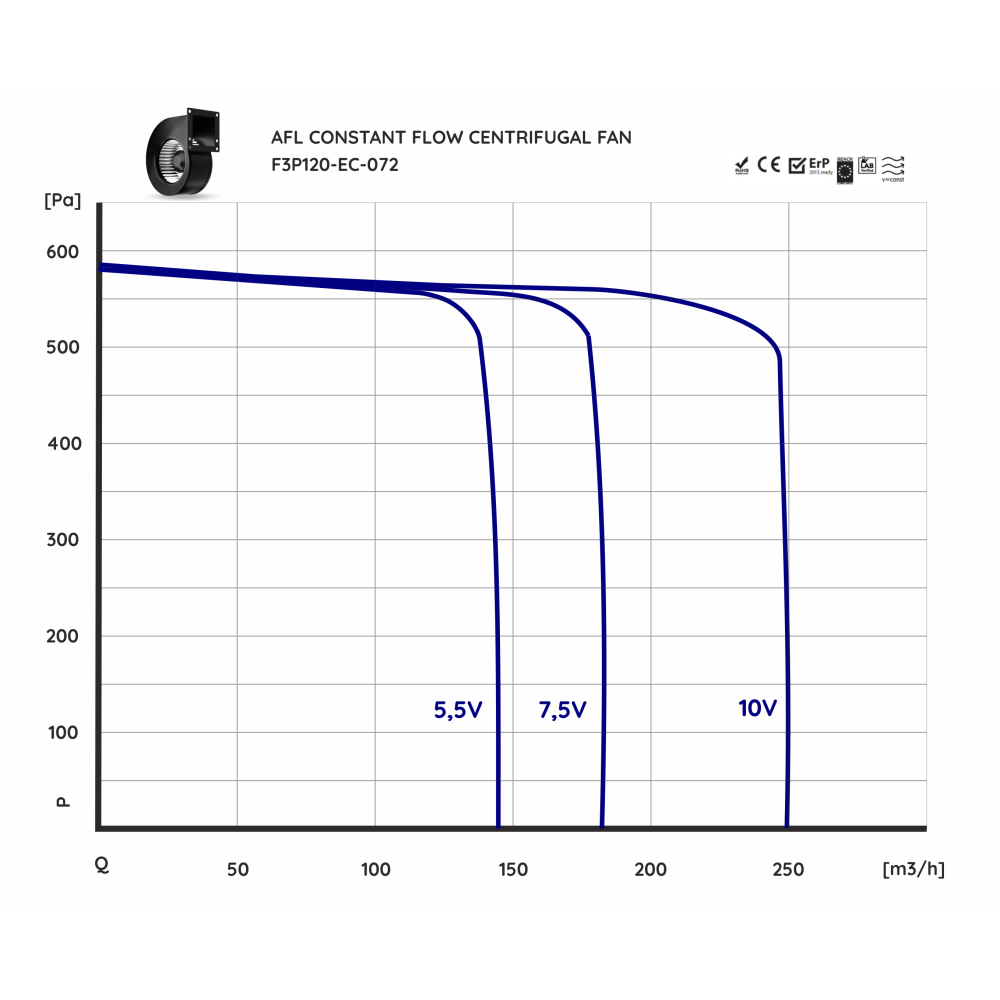

Parametri performansi sustava s ventilatorima AFL CONSTANT FLOW:
- volumni protok 250 m³/h,
- vanjski tlak do 400 Pa,
- stabilan rad bez složenog uravnoteženja sustava.
Izbor između više vrsta izmjenjivača
.jpg)
1. AXT-LB 366-196-366-H310-2.5 – entalpijski izmjenjivač proizvođača AIRWOODS (izvrstan omjer cijene i učinka)
Tehnički list za preuzimanje (CZ)
2. RECUTECH RFK+16-300-28 – najmoderniji entalpijski izmjenjivač s revolucionarnim materijalom METALPIC
Jednostavna instalacija
Kućište je pripremljeno tako da se ventilatori mogu ugraditi vrlo brzo i bez složenih preinaka. Montaža ventilatora AFL CONSTANT FLOW vrši se jednostavnim umetanjem u pripremljeni otvor i pričvršćivanjem.
Svi izlazi i odvod kondenzata riješeni su zrcalno, tako da konačnu orijentaciju jedinice birate tek prilikom same instalacije. RECUBOX® se također može koristiti s vanjskim ventilatorima prema vlastitom dizajnu.
Regulacija i upravljanje
Upravljanje EC ventilatorima vrlo je jednostavno pomoću signala DC 0–10 V. Jedinicom se može upravljati na primjer:
- ručnim regulatorom,
- pametnom regulacijom RekupeX REX EC,
- ili izravnim povezivanjem na sustav pametne kuće, npr. Loxone.
Isporuka proizvoda: RECUBOX® ERV 250 VENT-READY isporučuje se kao zasebno kućište bez ventilatora i bez upravljačke jedinice. Oni se mogu kupiti zasebno i korisnik ih može jednostavno instalirati.
Priprema za senzore i elektroinstalaciju
RECUBOX® je u osnovnoj izvedbi pripremljen i s aspekta mjerenja, kabliranja i sigurne elektroinstalacije. Zahvaljujući promišljenim detaljima, montaža senzora, vođenje kabela i spajanje ventilatora su brzi, pregledni i tehnički čisti.
Jedinica tako olakšava ne samo samu instalaciju, već i budući servis, preinake i proširenje sustava.
|
|

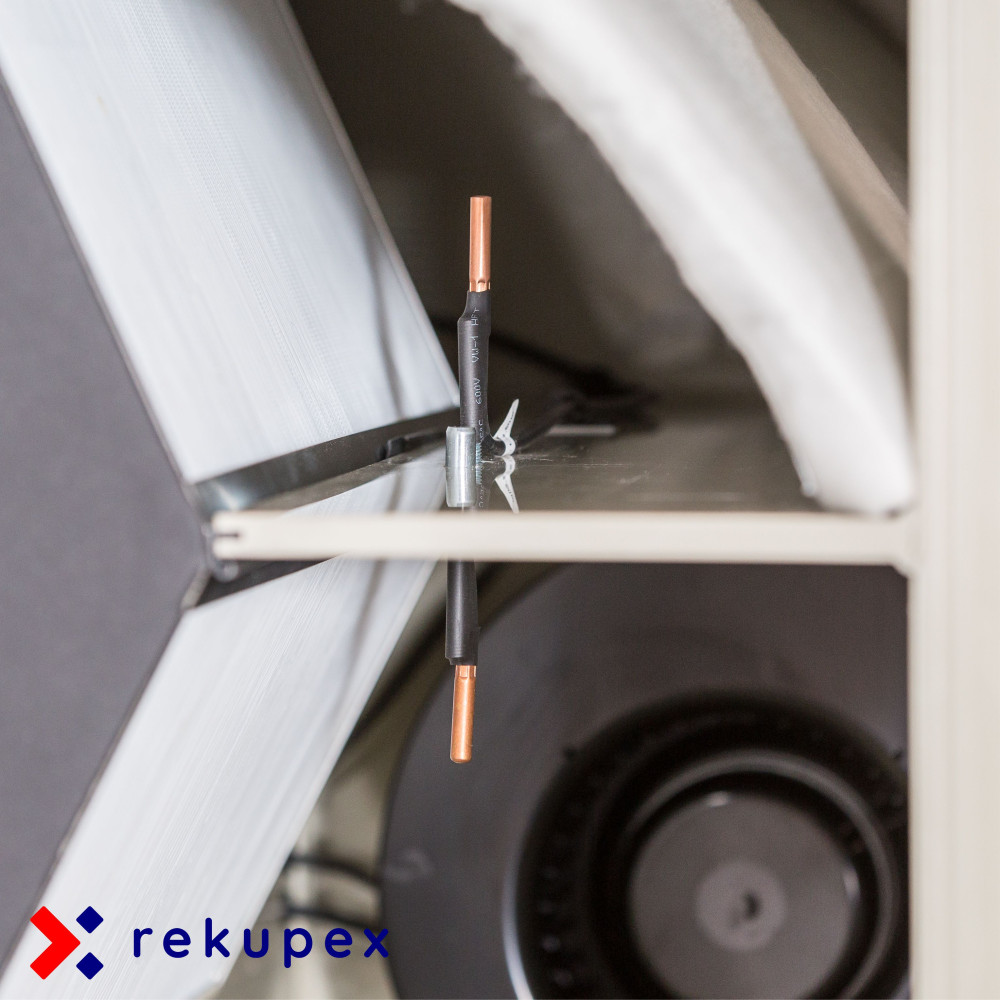

4 držača za ugradnju senzora RECUBOX® sadrži 4 držača za ugradnju senzora. Svaki držač smješten je u jednoj od osnovnih zračnih trasa: SUP, EHA, ETA i ODA. Zahvaljujući tome, jedinica je spremna za jednostavnu i preglednu instalaciju mjernih elemenata točno tamo gdje su potrebni za pravilno upravljanje i nadzor sustava. |
|
|
Nepropusne gumene uvodnice za kabele RECUBOX® ima pripremljene nepropusne gumene uvodnice za kabele, koje su u osnovnoj izvedbi zatvorene. Uvodnice su namijenjene za sigurno i čisto vođenje kabela bez potrebe za dodatnim zahvatima u konstrukciju jedinice, posebno za:
|
|
|

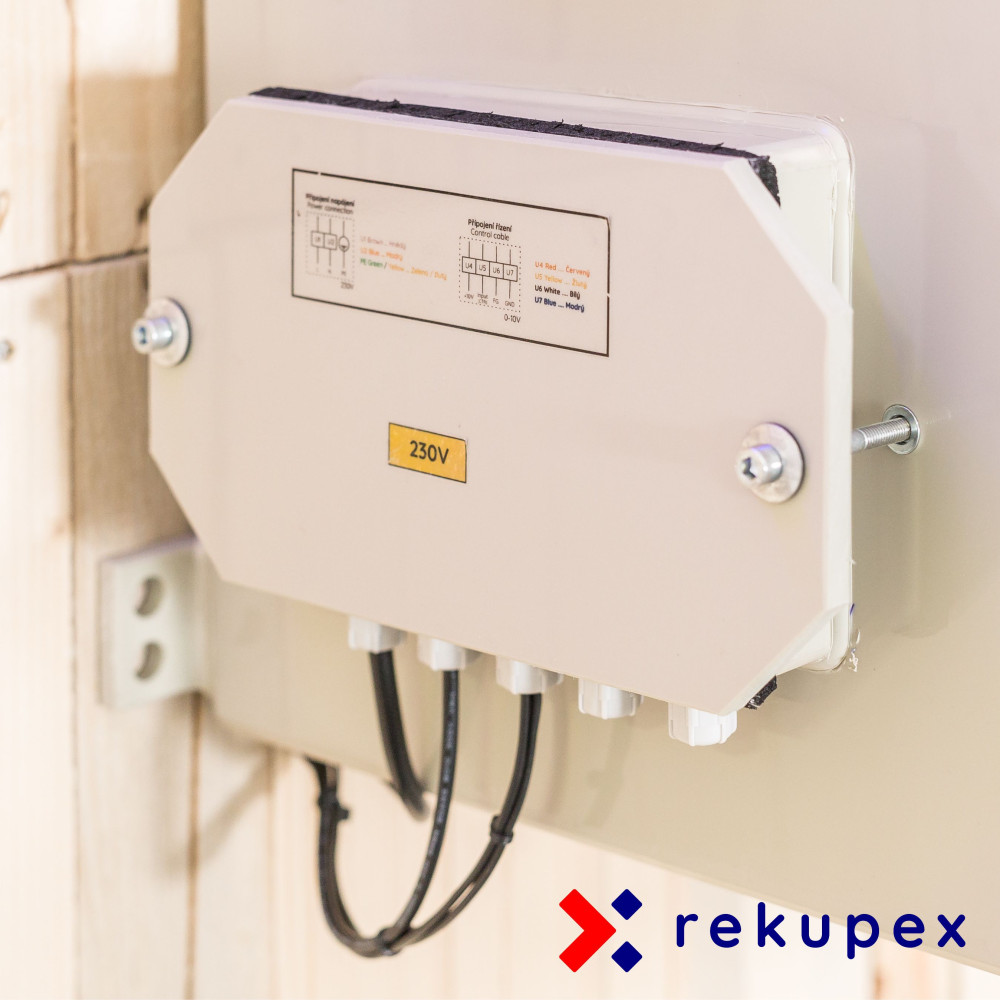

Prostrana instalacijska kutija za sigurnu elektroinstalaciju RECUBOX® je opremljen dovoljno velikom instalacijskom kutijom za pregledno i sigurno spajanje elektroinstalacije. U ovu kutiju su dovedeni svi vodiči i kabeli kroz nepropusne gumene uvodnice, koje pomažu u zaštiti sustava od prodiranja zraka i vlage. Iz instalacijske kutije dalje vode vijčane uvodnice, koje omogućuju hermetički zatvoreno i mehanički otporno izvođenje kabela u ostale dijelove sustava. Rezultat je čisto, profesionalno i dugoročno pouzdano rješenje elektroinstalacije. |
100% BY-PASS
Entalpijski RECUBOX® ERV 250 VENT-READY dostupan je i u varijanti sa 100% mehaničkim BY-PASSOM. Ovaj sofisticirani sustav u jednom trenutku zatvara prolaz svježeg zraka kroz izmjenjivač i istovremeno otvara veliki zaobilazni kanal iza izmjenjivača.
Prednost je što i uz aktivni bypass zrak i dalje prolazi kroz isti filtar kao i kod uobičajenog rada kroz izmjenjivač.

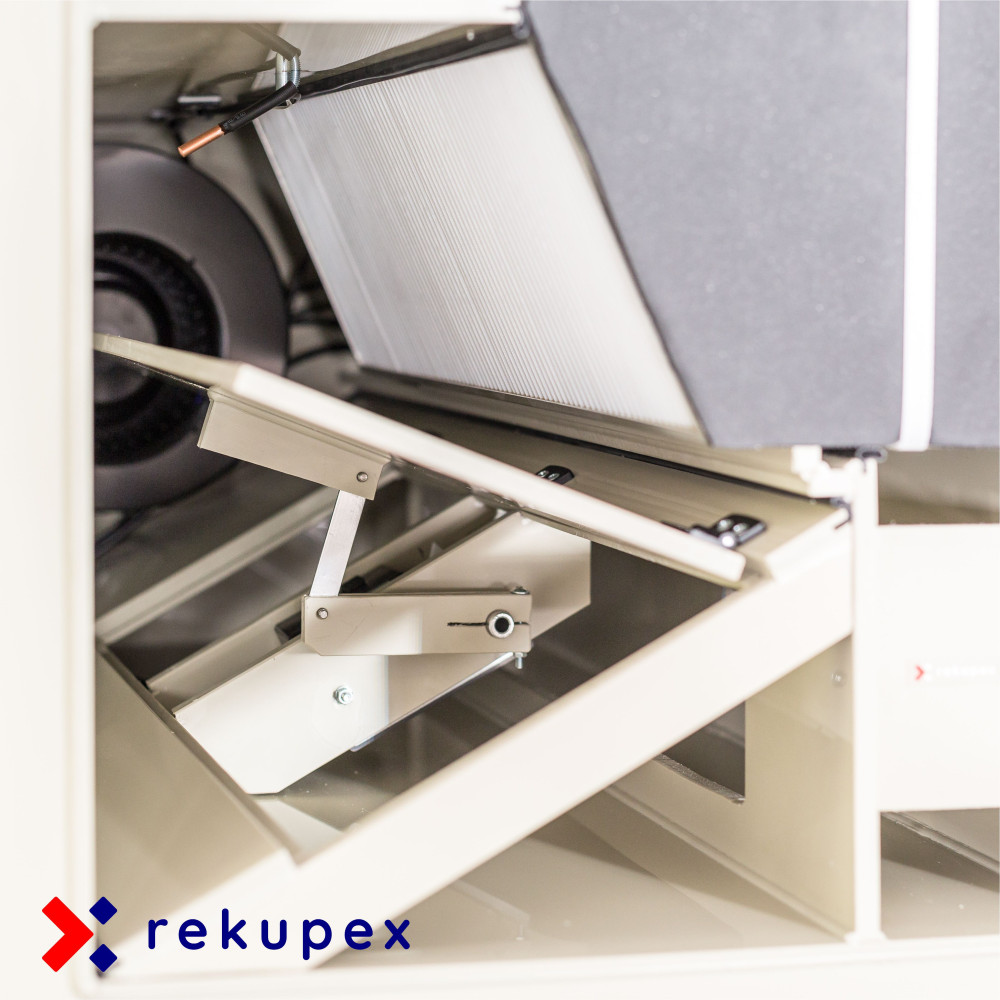

Uklonjivi BY-PASS mehanizam
Cijeli mehanizam se može u potpunosti izvaditi iz RECUBOX-a® jednim potezom, baš kao i ostale komponente. Servis, kontrola i čišćenje su zbog toga iznimno jednostavni.
Mehanizam je konstrukcijski pripremljen za montažu bilo kojeg servomotora s minimalnim okretnim momentom od 5 Nm. Servomotor se pričvršćuje na pripremljenu plastičnu ploču debljine 10 mm i blokira protiv okretanja priloženim metričkim vijkom. Potrebna je kompatibilnost s osovinom promjera 14 mm.
Nepropusnost i servisni pristup
Nepropusnost kućišta ključna je za učinkovitu rekuperaciju. RECUBOX® je opremljen masivnim podesivim kopčama koje omogućuju precizno podešavanje pritiska poklopca na brtvu. Zahvaljujući tome jedinica ne usisava "lažni" zrak i radi s maksimalnom mogućom učinkovitošću.
Zahvaljujući robusnoj konstrukciji, visokoj kvaliteti i higijenskoj ispravnosti, naše RECUBOX® jedinice dio su niza projekata ČVUT-a, uključujući jedinstveni sustav S.A.W.E.R., koji UCEEB razvija za dobivanje pitke vode iz zraka.
Jamstvo 12 godina na nepropusnost kućišta
Na nepropusnost kućišta jedinica RECUBOX® dajemo nadstandardno jamstvo od 12 godina.
Kućište je izrađeno od kvalitetnog polipropilena i spajano tehnologijom zavarivanja vrućim plinom, zahvaljujući čemu nastaju homogeni, čvrsti i dugoročno stabilni spojevi bez rizika od degradacije.
Za razliku od konstrukcija koje koriste lijepljene spojeve, brtvene trake ili kombinacije različitih materijala, RECUBOX® zadržava svoju zrakonepropusnost i mehaničku otpornost čak i nakon mnogo godina rada.
Zašto odabrati AFL EC CONSTANT FLOW
RECUBOX® ERV 250 VENT-READY nije samo kućište pripremljeno za ventilatore. To je promišljena baza za iznimno udobnu, stabilnu i tehnički naprednu rekuperaciju. Upravo kod ugradnje AFL EC CONSTANT FLOW ventilatora u potpunosti se pokazuje prava snaga cijelog koncepta VENT-READY.
Glavna prednost tehnologije CONSTANT FLOW:
Ventilatori AFL automatski održavaju konstantan volumni protok zraka čak i pri promjenama padova tlaka u sustavu. To znači da jedinica radi stabilno čak i kada se filtri postupno prljaju, mijenjaju se radni uvjeti ili varira otpor u ventilacijskom razvodu.
To je ogromna prednost u odnosu na obične ventilatore, kod kojih se sustav mora složeno podešavati, a sa svakom promjenom otpora može pasti učinak ili se narušiti ravnoteža tlaka. S ventilatorima AFL CONSTANT FLOW dobivate puno stabilniji rad, sigurniju izmjenu zraka i višu udobnost bez nepotrebnih zahvata u postavke.
| Stalan protok zraka | Ventilatori automatski kompenziraju promjene otpora u sustavu i drže postavljenu snagu bez neprestanog ponovnog podešavanja. |
| Lakša ravnoteža tlaka | Dovod i odvod zraka mogu se dugoročno održati u stabilnijem omjeru, što je ključno za ispravnu funkciju rekuperacije. |
| Niža razina buke | Pri nižem otporu ventilator automatski smanjuje okretaje, pa sustav može raditi tiše i profinjenije. |
| Niža potrošnja | Kada nije potrebna velika snaga, ventilator ne troši energiju nepotrebno. Rezultat je ekonomičniji rad. |
| Puna regulabilnost | Svojstvo Constant Flow funkcionira u cijelom rasponu regulacije, pa se snaga jedinice može jednostavno prilagoditi trenutnim potrebama objekta. |
Praktični rezultat za korisnika:
Kada odaberete entalpijski RECUBOX® ERV 250 VENT-READY i opremite ga ventilatorima AFL EC CONSTANT FLOW, dobivate iznimno pametan spoj: neuništivu, higijensku i servisno dostupnu jedinicu RECUBOX®, a uz nju ventilatore koji sami paze na stabilan protok zraka. Rezultat je moderna rekuperacija s visokom udobnošću, niskom razinom buke i bez nepotrebno složenog podešavanja.
Video: AFL EC CONSTANT FLOW u praksi
Pogledajte zašto su ventilatori AFL CONSTANT FLOW za RECUBOX® VENT-READY tako posebni.
U videu ćete vidjeti princip zahvaljujući kojem ventilatori automatski reagiraju na promjene otpora u sustavu i pomažu u dugoročnom održavanju stabilne snage rekuperacije.
VENT-READY ima pravi smisao upravo s AFL CONSTANT FLOW. Ne radi se samo o mehaničkoj kompatibilnosti, već o funkcionalnoj cjelini koja donosi stabilniji protok, tiši rad, nižu potrošnju i jednostavniji put do profesionalno funkcionalne uravnotežene rekuperacije.
Glavne prednosti RECUBOX® jedinica
 |
Lako vađenje izmjenjivača Izmjenjivač se iz jedinice RECUBOX® može lako i brzo izvaditi jednim potezom. Postavljen je na klizni sustav koji omogućuje udobno izvlačenje iz jedinice. |
 |
Maksimalna higijena Izmjenjivač i cijela jedinica mogu se lako izvaditi i temeljito očistiti. Izmjenjivač ima higijenski certifikat ILH Berlin. |
 |
Mehaničko brtvljenje bez ljepila Izmjenjivač je zapečaćen brtvom u utoru bez upotrebe ljepila i ljepljivih traka. Brtva se u slučaju potrebe može lako zamijeniti. |
 |
Bez vijaka, zakovica i ljepila RECUBOX® je izrađen od jedne vrste materijala tehnologijom zavarivanja vrućim plinom. Rezultat su nepropusni i dugoročno stabilni spojevi bez degradacije starenjem. |
 |
Širok raspon veličina Serija VENT-READY dostupna je u nekoliko varijanti snage, a po narudžbi se mogu izraditi i veće izvedbe za veće volumne protoke. |
 |
Kompatibilnost s izmjenjivačima RECUTECH i drugim vrstama Jedinice su dizajnirane za kvalitetne izmjenjivače RECUTECH s EUROVENT certifikatom i druge kompatibilne izmjenjivače prema konkretnoj konfiguraciji. |
 |
Uravnoteženi rad Pri korištenju ventilatora AFL CONSTANT FLOW može se vrlo lako postići stabilan i uravnotežen rad cijelog sustava rekuperacije. |
 |
Mogućnost ugradnje ionizatora Jedinica se može dopuniti na primjer ionizatorom MALAPA IN03. |
 |
Maksimalna varijabilnost Položaj ulaznih i izlaznih priključaka može se prilagoditi konkretnoj instalaciji u širokom rasponu varijanti. |
 |
Zrcalna izvedba Sve varijante dostupne su u lijevoj i desnoj izvedbi. Odvod kondenzata riješen je priključkom 1/2" u dva položaja. |
 |

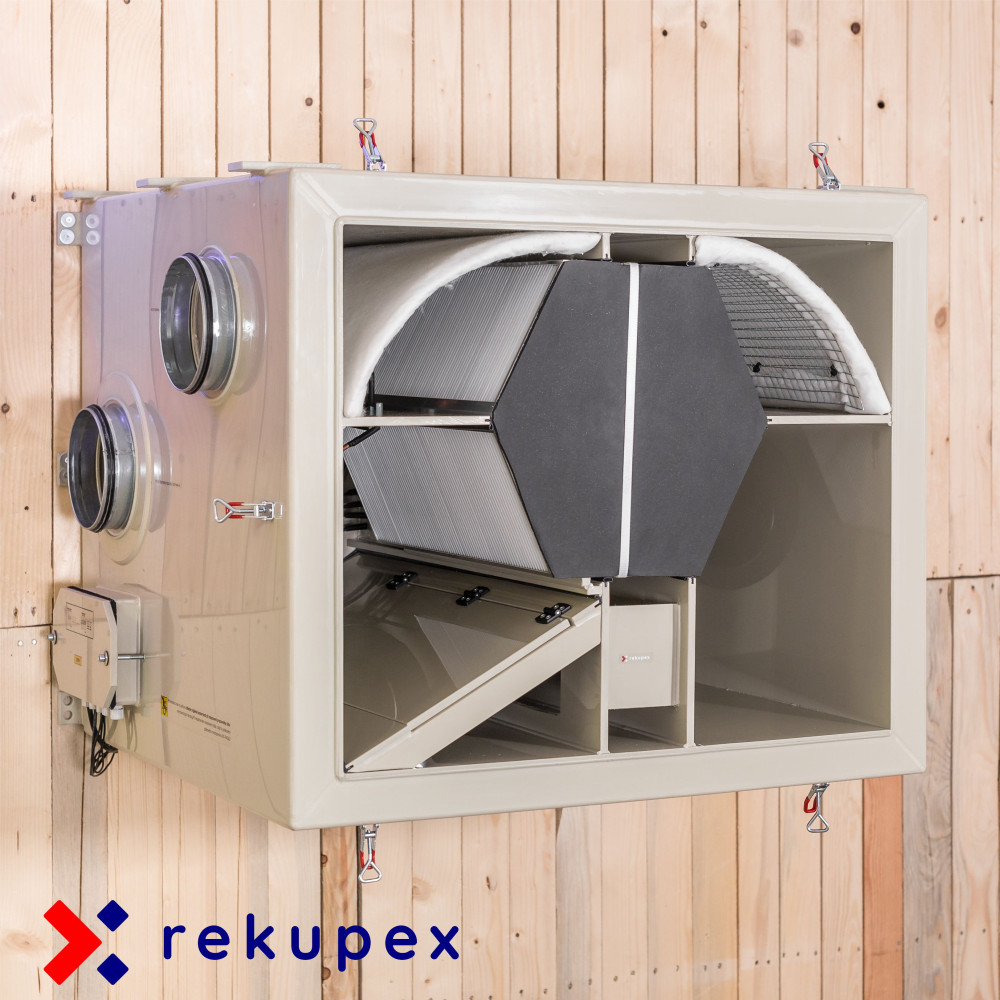

Jednostavna instalacija Jedinica je pripremljena za montažu pomoću navojnih šipki i omogućuje jednostavno postavljanje u tehnički prostor. |
 |
Filtri velike površine Jedinica omogućuje korištenje različitih filtarskih medija. U osnovnoj izvedbi opremljena je filtarskom tkaninom klase M5. |
 |
BY-PASS Dostupan je kratkospojni dio ili integrirani 100% BY-PASS. |
Dvoplošna izvedba i izolacija
 |
RECUBOX® se može naručiti bez izolacije ili s izolacijom 30 mm i 50 mm. Izolacija je hermetički zatvorena između dvije ploče. Kod izolirane izvedbe uz izolator je dodana još jedna 5mm PP ploča, što povećava otpornost i ukupnu kvalitetu izrade. |
Tehnički nacrti
 |
Tehnički nacrt entalpijskog RECUBOX® ERV 250 bez BY-PASSA – A01 Kliknite na sliku za povećanje. Varijanta bez BY-PASSA, standardna tehnička izvedba jedinice. |
 |
Tehnički nacrt entalpijskog RECUBOX® ERV 250 sa 100% BY-PASSOM – A01 Kliknite na sliku za povećanje. Varijanta s integriranim 100% BY-PASSOM. |
Primjer povezivanja u obiteljskoj kući
Primjer povezivanja RECUBOX® VENT-READY s regulacijom REX EC u obiteljskoj kući.
Kliknite na shemu za povećanje.
Varijante položaja priključnih grla
Odabir varijante vrši se tijekom procesa narudžbe.

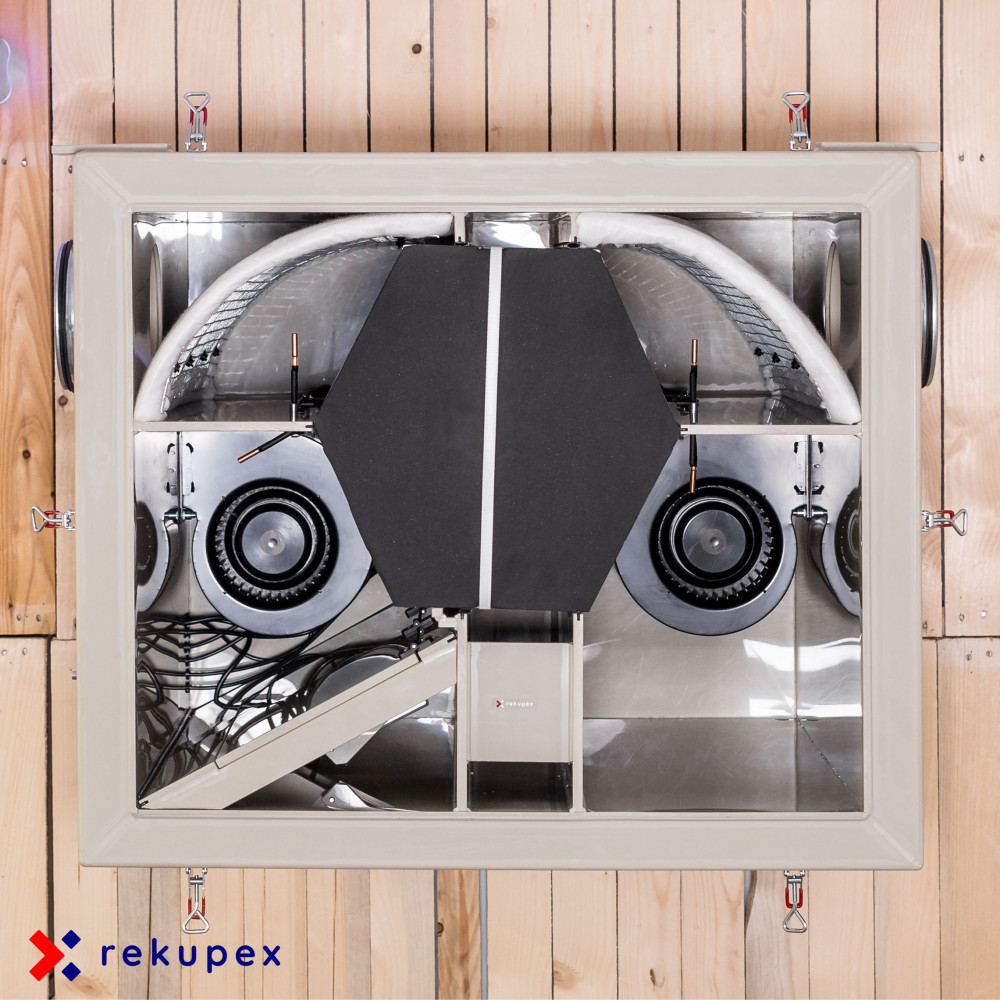

Pogled na RECUBOX® sprijeda kod otvorenih vrata.
Navedene dimenzije su uključujući izolaciju 50 mm i drugi plášć. Ako bi se dimenzije promijenile na primjer zbog većih grla ili druge tehničke izmjene, obavijestit ćemo vas nakon narudžbe.
 |
A01 – bez BY-PASSA Izmjenjivač na širokoj kadi, 4 grla sa strane Dimenzije: 843 (A) × 713 (B) × 599 (C) mm – širina × visina × dubina Nacrt prikazuje klasično i zrcalno povezivanje. |
 |
A02 – bez BY-PASSA Izmjenjivač na širokoj kadi, 2 grla prema gore, 2 grla sa strane Dimenzije: 843 (A) × 713 (B) × 599 (C) mm – širina × visina × dubina Nacrt prikazuje klasično i zrcalno povezivanje. |
 |
B01L – bez BY-PASSA Izmjenjivač na širokoj kadi, 4 grla sa strane Dimenzije: 595 (A) × 743 (B) × 599 (C) mm – širina × visina × dubina A01L = Lijeva varijanta jedinice – ulaz svježeg zraka u RECUBOX® s lijeve strane – vidi nacrt |
 |
B01P – bez BY-PASSA Izmjenjivač na širokoj kadi, 4 grla sa strane Dimenzije: 595 (A) × 743 (B) × 599 (C) mm – širina × visina × dubina A01P = Desna varijanta jedinice – ulaz svježeg zraka u RECUBOX® s desne strane – vidi nacrt |
Varijante uključujući 100% BY-PASS
RECUBOX® ERV 250 VENT-READY dostupan je i u varijantama koje uključuju 100% BY-PASS.
Odabir konkretne varijante odvija se tijekom procesa narudžbe. Ispod navodimo osnovne izvedbe s opisom orijentacije i smještaja priključnih grla.
| |
A01L i A01P – uključujući 100% BY-PASS Izmjenjivač na širokoj kadi, 4 grla sa strane Dimenzije: 843 (A) × 713 (B) × 599 (C) mm – širina × visina × dubina A01L = lijeva izvedba jedinice – ulaz svježeg zraka u RECUBOX® s lijeve strane – vidi nacrt A01P = desna izvedba jedinice – ulaz svježeg zraka u RECUBOX® s desne strane – vidi nacrt |
| |
A02L i A02P – uključujući 100% BY-PASS Izmjenjivač na širokoj kadi, 2 grla prema gore, 2 grla sa strane Dimenzije: 843 (A) × 713 (B) × 599 (C) mm – širina × visina × dubina A02L = lijeva izvedba jedinice – ulaz svježeg zraka u RECUBOX® s lijeve strane – vidi nacrt A02P = desna izvedba jedinice – ulaz svježeg zraka u RECUBOX® s desne strane – vidi nacrt |
Cijene su konačne uključujući integrirani izmjenjivač, sve troškove, poreze i naknade.
Podaci
- Trajanje jamstva
- 12 godina
- EUROVENT certifikat:
- DA – izmjenjivač topline
- Materijal
- polipropilen
- Maksimalni diferencijalni tlak između usisa i ispuha [Pa]:
- 800 Pa
- Materijal letvica:
- entalpijska membrana
- Najviša učinkovitost na izlazu [m3/sat]:
- 0 - 480
- Debljina materijala kućišta [mm]:
- 5 mm i 10 mm
- Temperatura transportiranog zraka s plastičnim izmjenjivačem [°C]:
- -20 do 50 °C
- Debljina izolacije [mm]:
- 30 mm i 50 mm
- Površina filtera 1 [mm]
- 410x500
- Zemlja podrijetla
- Češka Republika
