Enthalpic RECUBOX® 250 VENT-READY on helppo asentaa
Huippuluokan AFL EC -puhaltimet CONSTANTFLOW-järjestelmällä

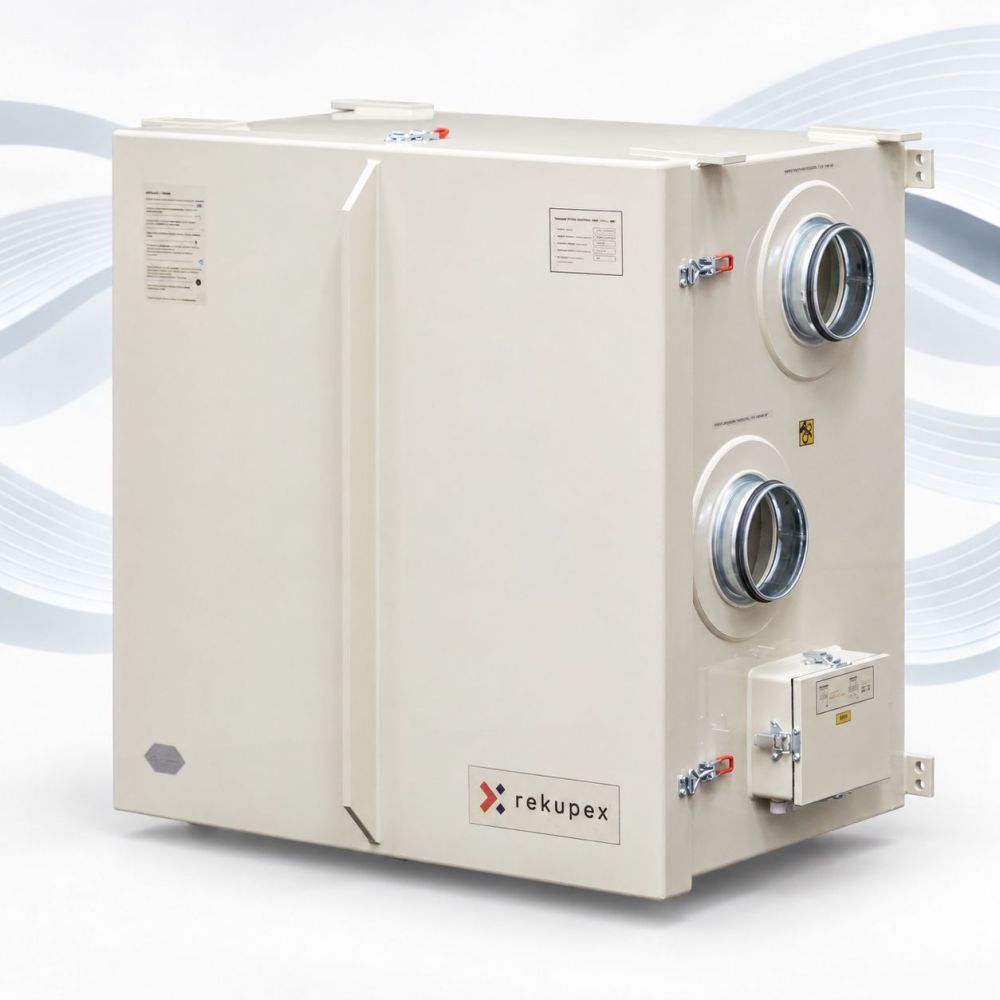

RECUBOX® ERV 250 VENT-READY on kompakti ilmanvaihtokone, joka on valmiina varustettavaksi AFL CONSTANT FLOW EC -puhaltimilla. Se tarjoaa erittäin kestävän, hygieenisen ja muunneltavan perustan nykyaikaiselle tasapainoiselle ilmanvaihdolle omakotitaloissa, asunnoissa ja pienissä liikekiinteistöissä.
Mittatilaustyönä Tšekissä. Valmistamme RECUBOXIT® kokonaan Tšekin tasavallassa asiakkaan tarkkojen vaatimusten mukaisesti. Käytämme SIMONA AG:n korkealaatuisia polypropeenimateriaaleja ja ammattimaista käsittelytekniikkaa Leister AG:n laitteilla.
Runko on rakenteellisesti optimoitu AFL EC CONSTANT FLOW -puhaltimille, jotka tarjoavat erittäin älykkään ratkaisun nykyaikaiseen lämmöntalteenottoon. Sisäänrakennetun Constant Flow -toiminnon ansiosta puhaltimet reagoivat automaattisesti järjestelmän vastuksen muutoksiin ja auttavat ylläpitämään vakaata ilmavirtaa, tasapainoisen paineen, alhaisen melutason ja energiatehokkaan toiminnan pitkällä aikavälillä.
Yksikkö on varustettu vastavirtakenno-entalpiavaihtimella, jonka lämmönsiirron hyötysuhde on jopa 90 % ja kosteudensiirron hyötysuhde jopa 75 %. Lämmönvaihdin on suunniteltu erityisesti pieniä painehäviöitä silmällä pitäen, mikä edistää hiljaista, taloudellista ja tehokasta käyttöä.
Järjestelmän suoritusarvot AFL CONSTANT FLOW -puhaltimilla:
.jpg)
1. AXT-LB 366-196-366-H310-2.5 – valmistaja AIRWOODS:n entalpiavaihdin (erinomainen hinta-laatusuhde)
2. RECUTECH RFK+16-300-28 – huippumoderni entalpiavaihdin vallankumouksellisella METALPIC-materiaalilla
Runko on esivalmisteltu niin, että puhaltimet voidaan asentaa erittäin nopeasti ilman monimutkaisia muutoksia. AFL CONSTANT FLOW -puhaltimien asennus tapahtuu yksinkertaisesti työntämällä ne valmiiseen aukkoon ja kiinnittämällä.
Kaikki lähdöt sekä kondenssiveden poisto on toteutettu symmetrisesti (peilikuvana), joten voit valita yksikön lopullisen kätisyyden vasta asennusvaiheessa. RECUBOX®-yksikköä voidaan käyttää myös muiden ulkoisten puhaltimien kanssa omien suunnitelmien mukaan.
EC-puhaltimien ohjaus on erittäin helppoa DC 0–10 V -signaalilla. Yksikköä voidaan ohjata esimerkiksi:
Tuotteen toimitus: RECUBOX® ERV 250 VENT-READY toimitetaan erillisenä kotelona ilman puhaltimia ja ohjausyksikköä. Nämä on mahdollista ostaa erikseen ja asentaa helposti itse.
RECUBOX® on perusmallissa valmiina myös mittausten, kaapeloinnin ja turvallisen sähköasennuksen osalta. Harkittujen yksityiskohtien ansiosta antureiden asennus, kaapeliviennit ja puhaltimien kytkentä on nopeaa, selkeää ja teknisesti siistiä.
Yksikkö helpottaa näin ollen paitsi itse asennusta, myös tulevaa huoltoa, muutoksia ja järjestelmän laajentamista.
|
|
4 pidikettä antureiden asennukseen RECUBOX® sisältää 4 pidikettä antureiden asennusta varten. Jokainen pidike on sijoitettu johonkin perusilmakanavista: SUP, EHA, ETA ja ODA. Tämän ansiosta yksikkö on valmis mittauselementtien helppoon ja selkeään asennukseen juuri sinne, missä niitä tarvitaan järjestelmän oikeaan ohjaukseen ja valvontaan. |
|
|
Tiiviit kumiset kaapeliläpiviennit RECUBOX®:ssa on valmiit tiiviit kumiset kaapeliläpiviennit, jotka on perusmallissa tulpattu. Läpiviennit on tarkoitettu kaapeloinnin turvalliseen ja siistiin vetämiseen ilman tarvetta tehdä lisämuutoksia yksikön rakenteeseen, erityisesti seuraaville:
|
|
|
Tilava kytkentäkotelo turvalliseen sähköasennukseen RECUBOX® on varustettu riittävän suurella kytkentäkotelolla selkeää ja turvallista sähkökytkentää varten. Kaikki johtimet ja kaapelit tuodaan tähän koteloon tiiviiden kumiläpivientien kautta, mikä auttaa suojaamaan järjestelmää ilman ja kosteuden sisäänpääsyltä. Kytkentäkotelosta eteenpäin johtavat ruuvattavat holkit, jotka mahdollistavat hermeettisesti suljetun ja mekaanisesti kestävän kaapelivedon järjestelmän muihin osiin. Tuloksena on siisti, ammattimainen ja pitkäaikaisesti luotettava sähköasennusratkaisu. |
Entalpiamallinen RECUBOX® ERV 250 VENT-READY on saatavana myös mallina, jossa on 100 % mekaaninen OHITUS (BY-PASS). Tämä kehittynyt järjestelmä sulkee samanaikaisesti raittiin ilman kulun lämmönvaihtimen läpi ja avaa suuren ohituskanavan lämmönvaihtimen ohi.
Etuna on, että vaikka ohitus olisi aktiivinen, ilma suodatetaan edelleen samalla suodattimella kuin normaalissa käytössä lämmönvaihtimen kautta.
Irrotettava BY-PASS-mekanismi
Koko mekanismi voidaan poistaa RECUBOXista® kokonaan yhdellä liikkeellä muiden komponenttien tapaan. Huolto, tarkastus ja puhdistus ovat tämän ansiosta erittäin helppoja.
Mekanismi on rakenteellisesti valmis minkä tahansa toimilaitteen asennukseen, jonka vähimmäisvääntömomentti on 5 Nm. Toimilaite kiinnitetään valmiiseen 10 mm paksun muovilevyyn ja lukitaan paikalleen mukana toimitetulla metrisellä ruuvilla. Vaatimuksena on yhteensopivuus halkaisijaltaan 14 mm:n akselin kanssa.
Rungon tiiviys on ratkaisevan tärkeää tehokkaalle ilmanvaihdolle. RECUBOX® on varustettu vankkarakenteisilla säädettävillä salvoilla, joiden avulla kannen tiivisteen puristus voidaan hienosäätää tarkasti. Tämän ansiosta yksikkö ei ime ohivuotoilmaa ja toimii suurimmalla mahdollisella hyötysuhteella.
Vankan rakenteen, korkean laadun ja hygieenisen turvallisuuden ansiosta RECUBOX®-yksikkömme ovat osa useita ČVUT:n (Prahan teknillinen yliopisto) projekteja, mukaan lukien ainutlaatuinen S.A.W.E.R.-järjestelmä, jota UCEEB kehittää juomaveden tuottamiseen ilmasta.
Myönnämme RECUBOX®-yksiköiden rungon tiiviydelle poikkeuksellisen 12 vuoden takuun.
Runko on valmistettu korkealaatuisesta polypropeenista ja liitetty kuumakaasuhitsaus-tekniikalla, mikä luo homogeenisia, vahvoja ja pitkäaikaisesti kestäviä liitoksia ilman haurastumisriskiä.
Toisin kuin liimattuja liitoksia, tiivistysteippejä tai eri materiaalien yhdistelmiä käyttävät rakenteet, RECUBOX® säilyttää ilmatiiviytensä ja mekaanisen kestävyytensä vielä monien vuosien käytön jälkeen.
RECUBOX® ERV 250 VENT-READY ei ole vain puhaltimille esivalmisteltu runko. Se on harkittu perusta erittäin mukavalle, vakaalle ja teknisesti edistykselliselle ilmanvaihdolle. Juuri AFL EC CONSTANT FLOW -puhaltimilla varustettuna koko VENT-READY-konseptin todellinen voima tulee esiin.
CONSTANT FLOW -teknologian suurin hyöty:
AFL-puhaltimet ylläpitävät automaattisesti vakiotilavuusilmavirran myös järjestelmän painehäviöiden muuttuessa. Tämä tarkoittaa, että yksikkö toimii vakaasti silloinkin, kun suodattimet vähitellen tukkeutuvat, käyttöolosuhteet muuttuvat tai ilmanvaihtokanaviston vastus vaihtelee.
Tämä on valtava etu verrattuna perinteisiin puhaltimiin, joissa järjestelmää on säädettävä työläästi ja jokainen vastuksen muutos voi laskea tehoa tai horjuttaa painetasapainoa. AFL CONSTANT FLOW -puhaltimilla saat paljon vakaamman toiminnan, varmemman ilmanvaihdon ja korkeamman mukavuustason ilman tarpeettomia säätötoimenpiteitä.
| Jatkuva ilmavirtaus | Puhaltimet kompensoivat automaattisesti järjestelmän vastuksen muutokset ja pitävät asetetun tehon ilman jatkuvaa uudelleensäätöä. |
| Helppo painetasapaino | Tulo- ja poistoilma voidaan pitää vakaassa suhteessa pitkällä aikavälillä, mikä on elintärkeää lämmöntalteenoton oikealle toiminnalle. |
| Alhaisempi melutaso | Pienemmällä vastuksella puhallin laskee automaattisesti kierroslukua, jolloin järjestelmä voi käydä hiljaisemmin ja sivistyneemmin. |
| Pienempi kulutus | Kun suurta tehoa ei tarvita, puhallin ei kuluta energiaa tarpeettomasti. Tuloksena on taloudellisempi käyttö. |
| Täysi säädettävyys | Constant Flow -ominaisuus toimii koko säätöalueella, joten yksikön teho voidaan helposti mukauttaa rakennuksen kulloiseenkin tarpeeseen. |
Käytännön tulos käyttäjälle:
Kun valitset entalpiamallisen RECUBOX® ERV 250 VENT-READY:n ja varustat sen AFL EC CONSTANT FLOW -puhaltimilla, saat erittäin älykkään yhdistelmän: rikkoutumattoman, hygieenisen ja helposti huollettavan RECUBOX®-yksikön sekä puhaltimet, jotka huolehtivat itse vakaasta ilmavirrasta. Tuloksena on nykyaikainen ilmanvaihto, joka tarjoaa korkeaa mukavuutta, alhaisen melutason ja toimii ilman monimutkaista käyttöönottoa.
Katso, miksi AFL CONSTANT FLOW -puhaltimet ovat niin poikkeuksellisia RECUBOX® VENT-READY:lle.
Videolla näet periaatteen, jonka avulla puhaltimet reagoivat automaattisesti järjestelmän vastuksen muutoksiin ja auttavat pitämään ilmanvaihdon tehon vakaana pitkään.
VENT-READY on todella järkevä nimenomaan AFL CONSTANT FLOW -puhaltimien kanssa. Kyse ei ole vain mekaanisesta yhteensopivuudesta, vaan toiminnallisesta kokonaisuudesta, joka tuo vakaamman virtauksen, hiljaisemman käynnin, pienemmän kulutuksen ja helpomman tien ammattimaisesti toimivaan tasapainoiseen ilmanvaihtoon.
 |
Lämmönvaihtimen helppo poistaminen Lämmönvaihdin voidaan poistaa RECUBOX®-yksiköstä helposti ja nopeasti yhdellä vedolla. Se on asennettu liukujärjestelmään, jonka avulla se voidaan vetää kätevästi ulos yksiköstä. |
 |
Maksimaalinen hygiena Lämmönvaihdin ja koko yksikkö voidaan helposti poistaa ja puhdistaa perusteellisesti. Lämmönvaihtimella on ILH Berlin -hygieniasertifikaatti. |
 |
Mekaaninen tiivistys ilman liimoja Lämmönvaihdin on tiivistetty urassa olevalla tiivisteellä ilman liimoja tai tarranauhoja. Tiiviste on tarvittaessa helppo vaihtaa. |
 |
Ilman ruuveja, niittejä ja liimoja RECUBOX® on valmistettu yhdestä materiaalityypistä kuumakaasuhitsaustekniikalla. Tuloksena on tiiviit ja pitkäaikaisesti vakaat liitokset ilman ikääntymisestä johtuvaa haurastumista. |
 |
Laaja kokovalikoima VENT-READY-sarja on saatavana useissa teholuokissa, ja tilauksesta voidaan valmistaa suurempia malleja suuremmille ilmavirroille. |
 |
Kompatibiliteetti RECUTECH- ja muiden vaihtimien kanssa Yksiköt on suunniteltu korkealaatuisille EUROVENT-sertifioiduille RECUTECH-lämmönvaihtimille ja muille yhteensopiville vaihtimille kokoonpanon mukaan. |
 |
Tasapainoinen toiminta Käyttämällä AFL CONSTANT FLOW -puhaltimia koko ilmanvaihtojärjestelmän vakaa ja tasapainoinen toiminta voidaan saavuttaa erittäin helposti. |
 |
Mahdollisuus ionisaattorin asennukseen Yksikköä voidaan täydentää esimerkiksi MALAPA IN03 -ionisaattorilla. |
 |
Maksimaalinen muunneltavuus Tulo- ja lähtökaulusten sijainti voidaan räätälöidä asennuskohteen mukaan monissa eri vaihtoehdoissa. |
 |
Symmetrinen toteutus Kaikki mallit ovat saatavana sekä vasen- että oikeakätisinä versioina. Kondenssiveden poisto on toteutettu 1/2" liitännällä kahdessa paikassa. |
 |
Helppo asennus Yksikkö on valmis asennettavaksi kierretankojen avulla ja se on helppo sijoittaa tekniseen tilaan. |
 |
Suuripintaiset suodattimet Yksikkö mahdollistaa erilaisten suodatinmateriaalien käytön. Perusmallissa se on varustettu M5-luokan suodatinkankaalla. |
 |
BY-PASS Saatavana on kanavaosa tai integroitu 100 % OHITUS (BY-PASS). |
 |
RECUBOX® voidaan tilata ilman eristystä tai 30 mm ja 50 mm eristyksellä. Eristys on hermeettisesti suljettu kahden kuoren väliin. Eristetyssä mallissa on eristeen lisäksi toinen 5 mm PP-kuori, mikä lisää kestävyyttä ja parantaa yleistä laatua. |
 |
Tekninen piirustus entalpiamallinen RECUBOX® ERV 250 ilman ohitusta – A01 Napsauta kuvaa suurentaaksesi sitä. Malli ilman ohitusta, yksikön tekninen vakiototeutus. |
 |
Tekninen piirustus entalpiamallinen RECUBOX® ERV 250 100 % ohituksella – A01 Napsauta kuvaa suurentaaksesi sitä. Malli integroidulla 100 % ohituksella (BY-PASS). |
Esimerkki RECUBOX® VENT-READY -kytkennästä REX EC -ohjauksella omakotitalossa.
Napsauta kaaviota suurentaaksesi sitä.
Versio valitaan tilausprosessin aikana.
Näkymä RECUBOX®-yksikköön edestä ovi auki.
Ilmoitetut mitat sisältävät 50 mm:n eristyksen ja toisen kuoren. Jos mitat muuttuvat esimerkiksi suurempien kaulusten tai muun teknisen muutoksen vuoksi, ilmoitamme siitä tilauksen jälkeen.
 |
A01 – ilman ohitusta Lämmönvaihdin leveällä altaalla, 4 kaulusta sivuille Mitat: 843 (A) × 713 (B) × 599 (C) mm – leveys × korkeus × syvyys Piirustuksessa näkyy sekä perinteinen että symmetrinen kytkentä. |
 |
A02 – ilman ohitusta Lämmönvaihdin leveällä altaalla, 2 kaulusta ylös, 2 kaulusta sivuille Mitat: 843 (A) × 713 (B) × 599 (C) mm – leveys × korkeus × syvyys Piirustuksessa näkyy sekä perinteinen että symmetrinen kytkentä. |
 |
B01L – ilman ohitusta Lämmönvaihdin leveällä altaalla, 4 kaulusta sivuille Mitat: 595 (A) × 743 (B) × 599 (C) mm – leveys × korkeus × syvyys A01L = yksikön vasenkätinen versio – raittiin ilman tulo RECUBOX®-yksikköön vasemmalta – katso piirustus |
 |
B01P – ilman ohitusta Lämmönvaihdin leveällä altaalla, 4 kaulusta sivuille Mitat: 595 (A) × 743 (B) × 599 (C) mm – leveys × korkeus × syvyys A01P = yksikön oikeakätinen versio – raittiin ilman tulo RECUBOX®-yksikköön oikealta – katso piirustus |
RECUBOX® ERV 250 VENT-READY on saatavana myös versioina, joihin sisältyy 100 % ohitus.
Tietty versio valitaan tilausprosessin aikana. Alla on esitelty perusmallit kätisyyden ja liitäntäkaulusten sijainnin mukaan.
| |
A01L ja A01P – sisältää 100 % ohituksen Lämmönvaihdin leveällä altaalla, 4 kaulusta sivuille Mitat: 843 (A) × 713 (B) × 599 (C) mm – leveys × korkeus × syvyys A01L = yksikön vasenkätinen versio – raittiin ilman tulo RECUBOX®-yksikköön vasemmalta – katso piirustus A01P = yksikön oikeakätinen versio – raittiin ilman tulo RECUBOX®-yksikköön oikealta – katso piirustus |
| |
A02L ja A02P – sisältää 100 % ohituksen Lämmönvaihdin leveällä altaalla, 2 kaulusta ylös, 2 kaulusta sivuille Mitat: 843 (A) × 713 (B) × 599 (C) mm – leveys × korkeus × syvyys A02L = yksikön vasenkätinen versio – raittiin ilman tulo RECUBOX®-yksikköön vasemmalta – katso piirustus A02P = yksikön oikeakätinen versio – raittiin ilman tulo RECUBOX®-yksikköön oikealta – katso piirustus |
Hinnat ovat loppuhintoja, sisältäen integroidun lämmönvaihtimen, kaikki kustannukset, verot ja maksut.
